Ручные тиски/зажим | Сменные челюсти........

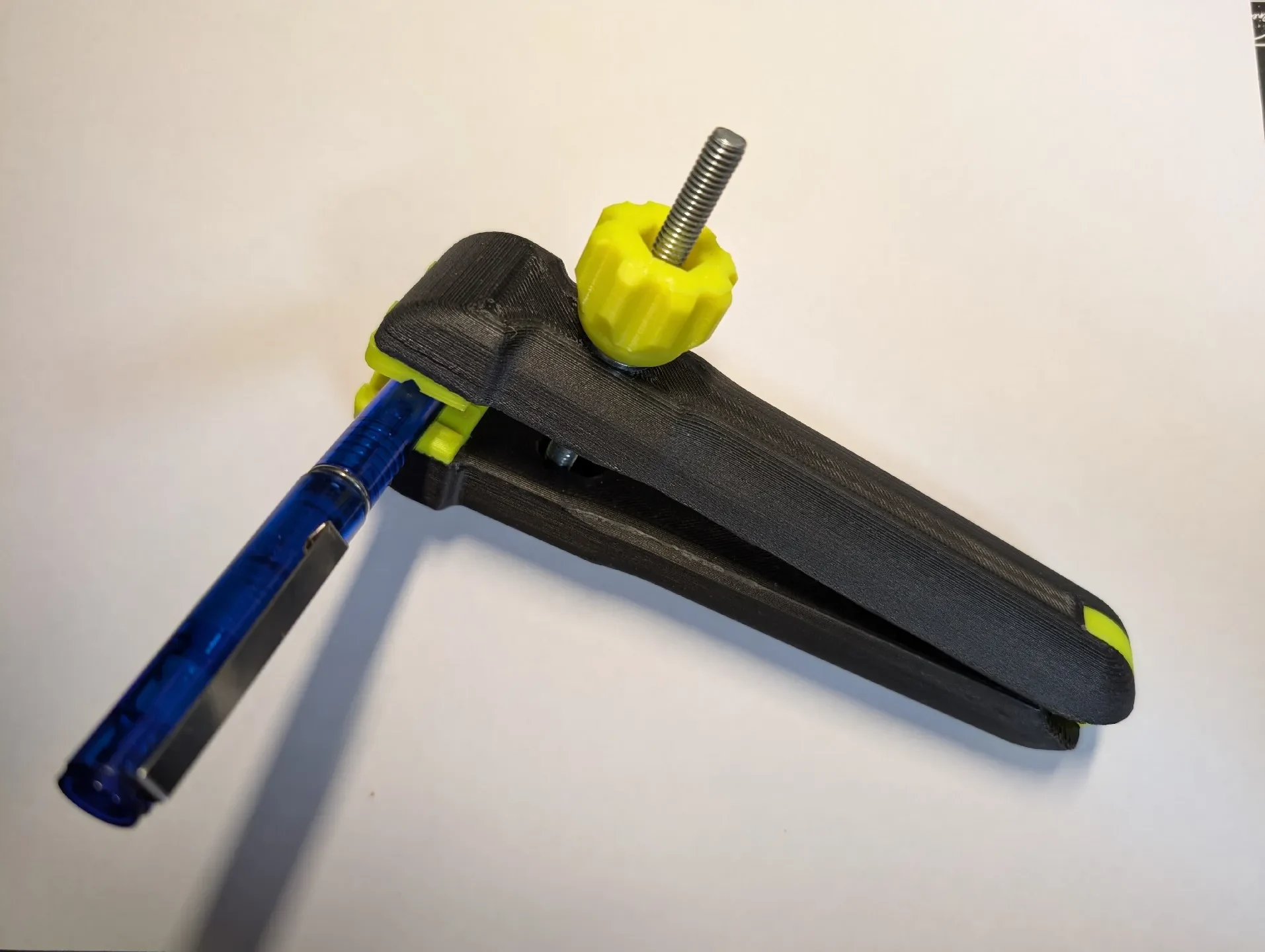

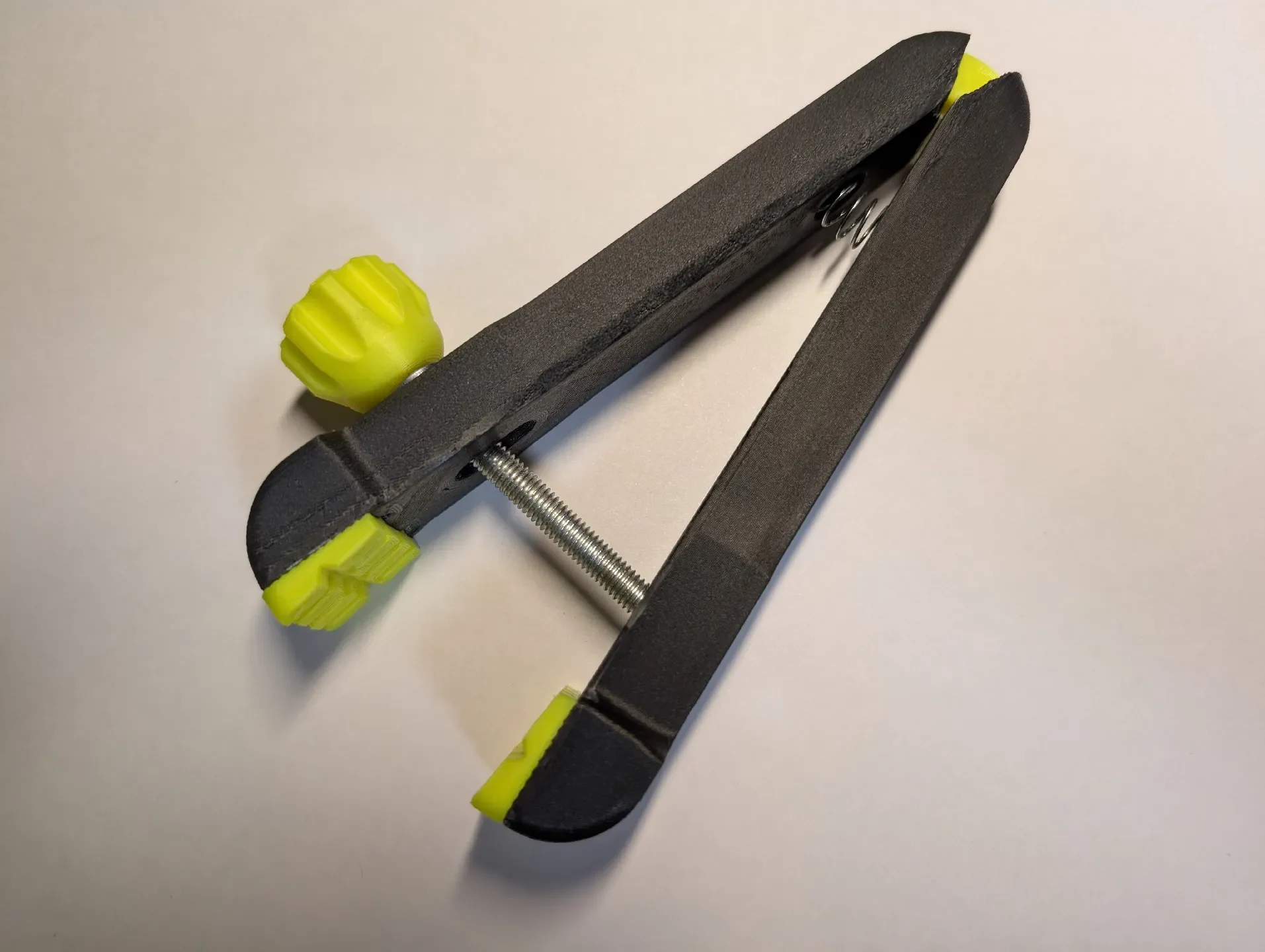

Функциональные ручные тиски/зажим для печати на 3D-принтере. Сменные челюсти. Легко собрать. Легко печатать, нет подставок.

Требования к оборудованию:

1 болт M6 — 70 мм или длиннее (на фотографиях у меня 80 мм)

1x шайба M6

1x гайка M6

1x пружина ок. Диаметр 9 мм, длина 30 мм — опционально.

Рекомендации по печати:

Материал: Ручки я напечатал из АБС-пластика. PLA, PETG тоже подойдут, в зависимости от вашего варианта использования.

Количество стен: 6+ стен для ручек.

Количество верхних/нижних слоев: 6+ для ручек.

Заполнение: 20%

Все напечатано н�� плоской стороне, без подставок.

Я напечатал зажимы и детали соединителя из PLA. Соединитель не обязательно должен быть прочным, он удерживает все вместе только тогда, когда вы ничего не зажимаете.

Ручки, которые я напечатал из АБС-пластика, с 6 стенками и верхним/нижним слоями, и что-то вроде 8 или 10 выглядело бы лучше. По крайней мере, для моего случая использования.

Инструкции по сборке:

Соедините две ручки вместе на плоских сторонах и вставьте разъем. В зависимости от настроек принтера и используемого материала это может быть сложно сделать, но он должен защелкнуться на месте.

Гайка входит в ручку ;)

Шайба между ручкой и ручкой.

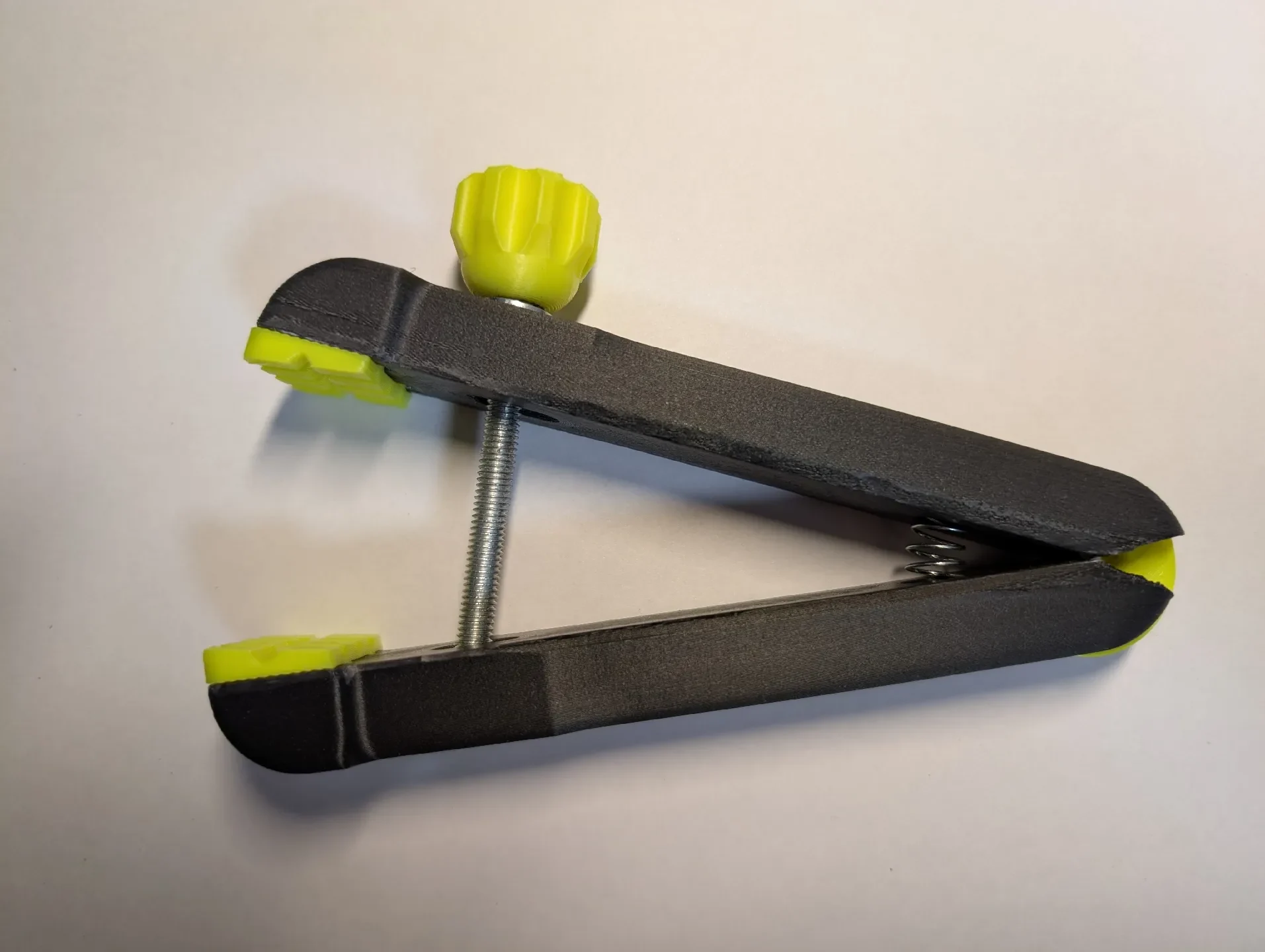

Пружина уходит в два углубления рядом с соединительной частью. Проще вставить его после того, как разъем будет на месте.
