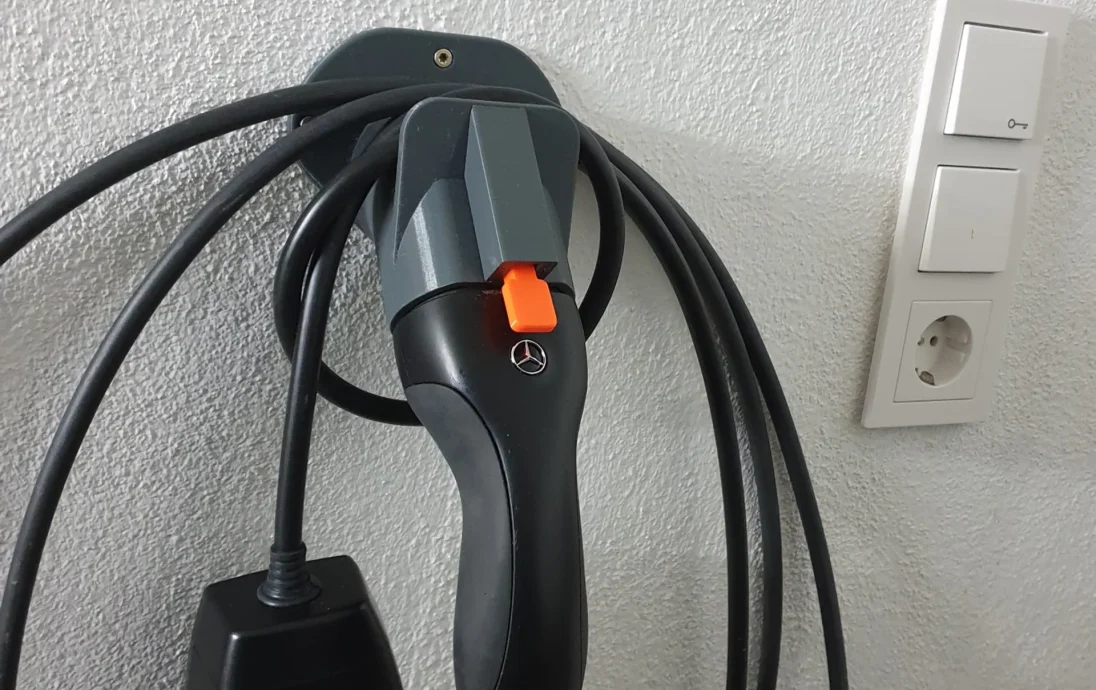

Настенный держатель зарядной вилки типа 2

Меня вдохновил дизайн «держателя кабеля типа 2» компании Lindh3D. Но мне не понравилась идея распечатать это с поддержкой. Также я подумал, что его можно улучшить за счет меньшего использования материала и лучшего монтажа. Поэтому я продолжил разработку своей собственной версии, взяв идеи из уже существующих принтов. Вот что я придумал:

Данная модель состоит из 3 печатных частей. Тогда вам понадобится что-то диаметром ø3 мм в качестве оси. Подойдет что-нибудь вроде проволоки или гвоздя. Просто отрежьте его до длины 18 мм. Закрепите этим рычаг в держателе и убедитесь, что он находится на одном уровне с обеих сторон. Вставьте пружину и наденьте на нее крышку. Затем вам нужно прикрепить его к стене, чтобы закончить.

Рекомендую распечатать всё из PETG.

Изменения от 14 марта 2022 г.:

Добавлен второй вариант держателя с закрытой задней плоскостью.

Изменения от 12 июня 2022 г.:

Добавлена третья версия держателя с воротником на 10 мм выше, чтобы более длинные и толстые кабели лучше удерживались и не так легко соскальзывали.

Изменения 09 марта 2025 г.

Добавлены 2 версии, измененные пользователем John. Эти конструкции оптимизированы для установки на балку, поэтому задняя пластина заужена.

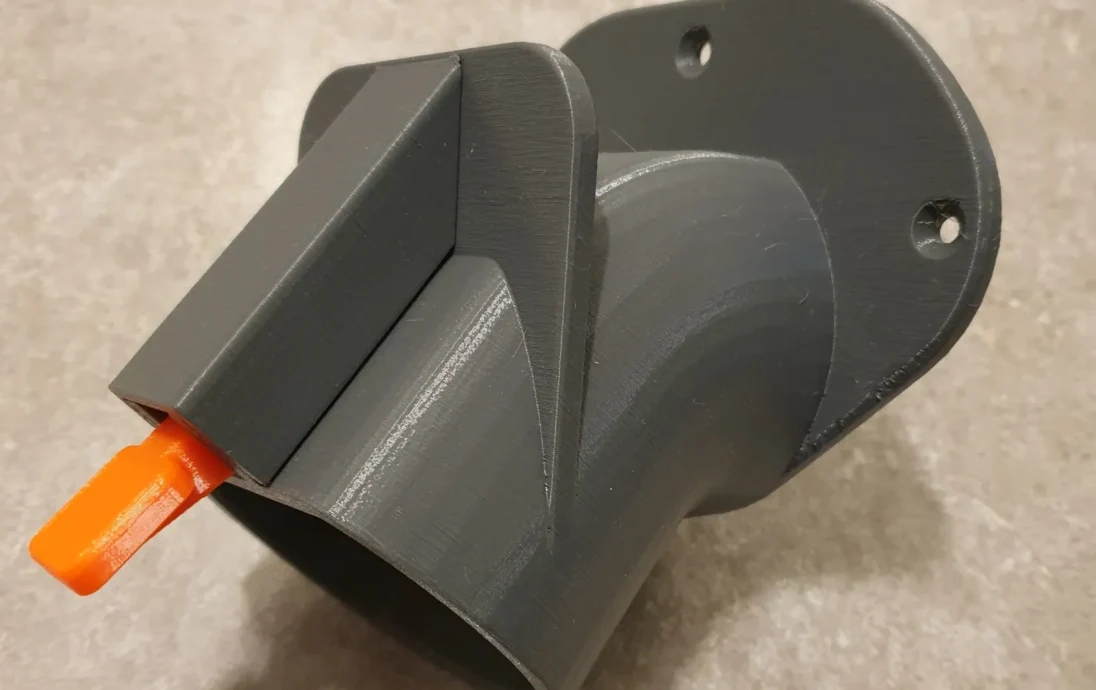

Держатель

Распечатайте держатель, ориентированный следующим образом:

Настройка принтера

Толщина слоя: 0,2 мм.
Поддерживает: нет
плот: рекомендую да
Периметры: не менее 3
Заполнение 15 %
Вес: около 87 граммов нити
Время печати: около 9,5 часов (Prusa MK3)

Сдвижная крышка

Распечатайте обложку следующим образом:

Настройка принтера

Толщина слоя: 0,2 мм.
Поддерживает: нет
плот: нет
Заполнение: вместо этого увеличивайте периметры.
Периметры: 3 (таким образом вы получите цельную деталь без использования заполнения)
вес: около 10 грамм нити
Время печати: около 1 часа 45 минут (Prusa MK3)

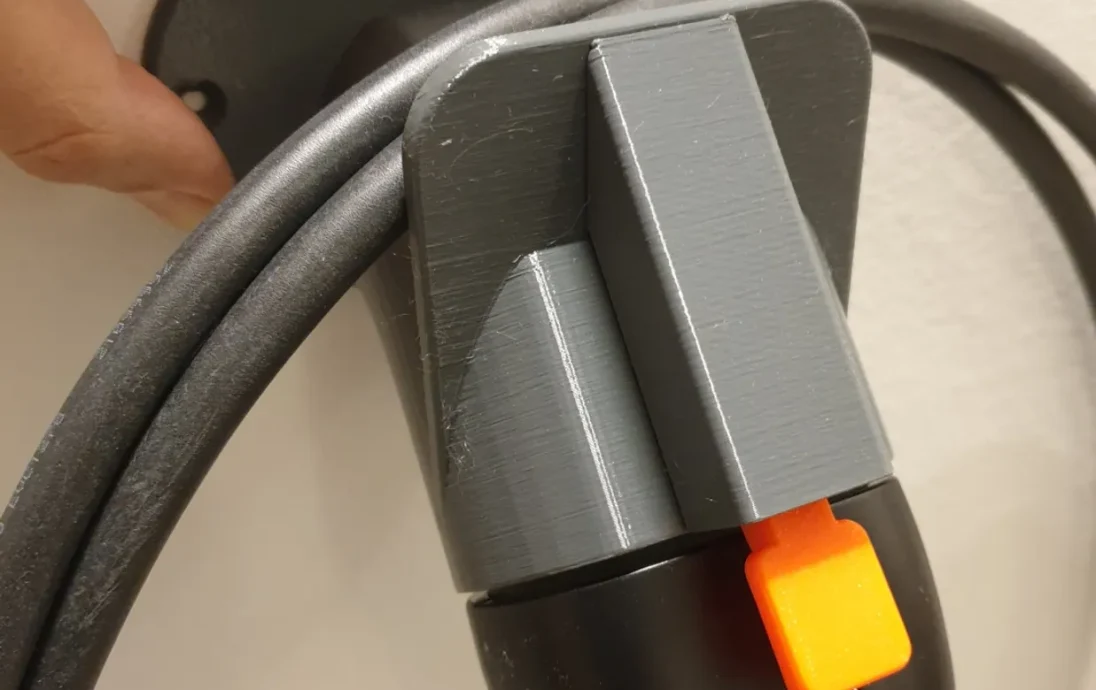

Рычаг

Распечатайте рычаг так, чтобы его верхняя сторона лежала на станине. Если возможно, используйте структурированный лист, чтобы получить красивую поверхность кнопки.

Настройка принтера

Толщина слоя: 0,2 мм.
Поддерживает: нет
Заполнение: 20 %
Периметры: 3
плот: нет
вес: около 5 граммов
время печати: около 30 минут (Prusa MK3)

Ось

Вам понадобится кусок металлического стержня диаметром 3 мм. Длина 18 мм. Подойдет что угодно, например, проволока или гвоздь, можно и стержень с резьбой.

Снова просверлите отверстие в рычаге, чтобы убедиться, что он легко перемещается по оси.

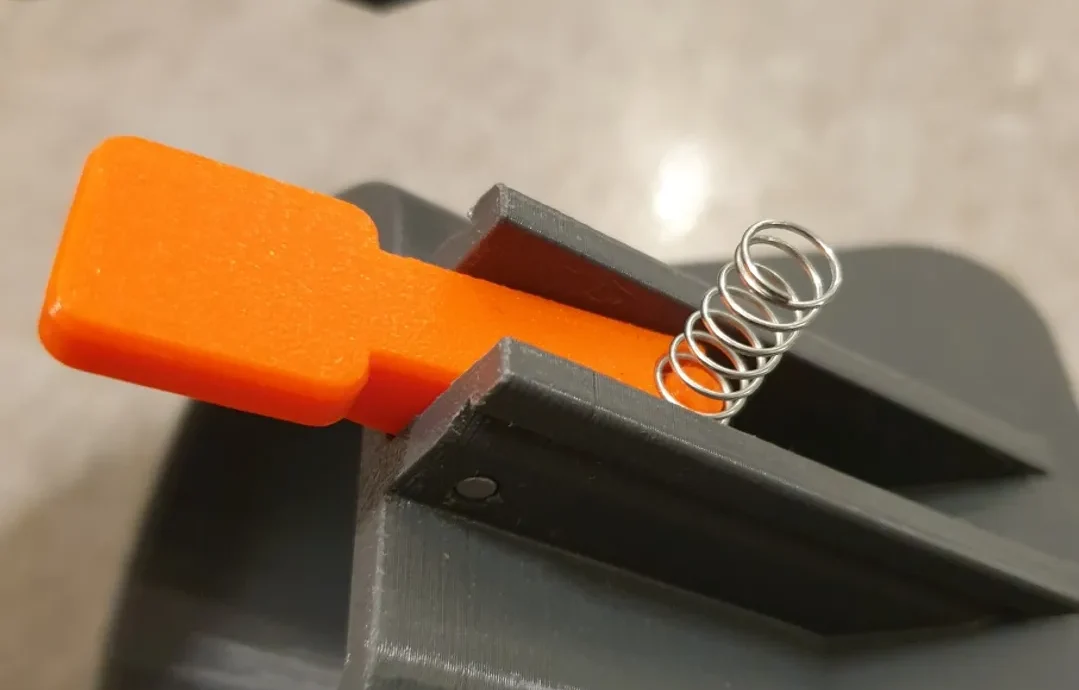

Весна

У меня под рукой был комплект пружин, из которых я использовал вот эти:
длина 20 мм; внешний диаметр ø7,2 мм; толщина проволоки 0,6 мм
Если его длина составляет от 15 до 20 мм, он должен работать. Возможно, вам придется изменить отверстие в верхней части рычага, чтобы оно соответствовало вашей пружине. Хоть я и не проверял, думаю, пружинка от обычной шариковой ручки может подойти.
