N100 NAS - 5 отсеков (2,5-дюймовый жесткий диск/твердотел..
NAS мини-ПК своими руками
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: эта модель была создана на основе Beelink EQ12, однако после некоторых исследований я думаю, что она также должна быть совместима с Beelink ser5.

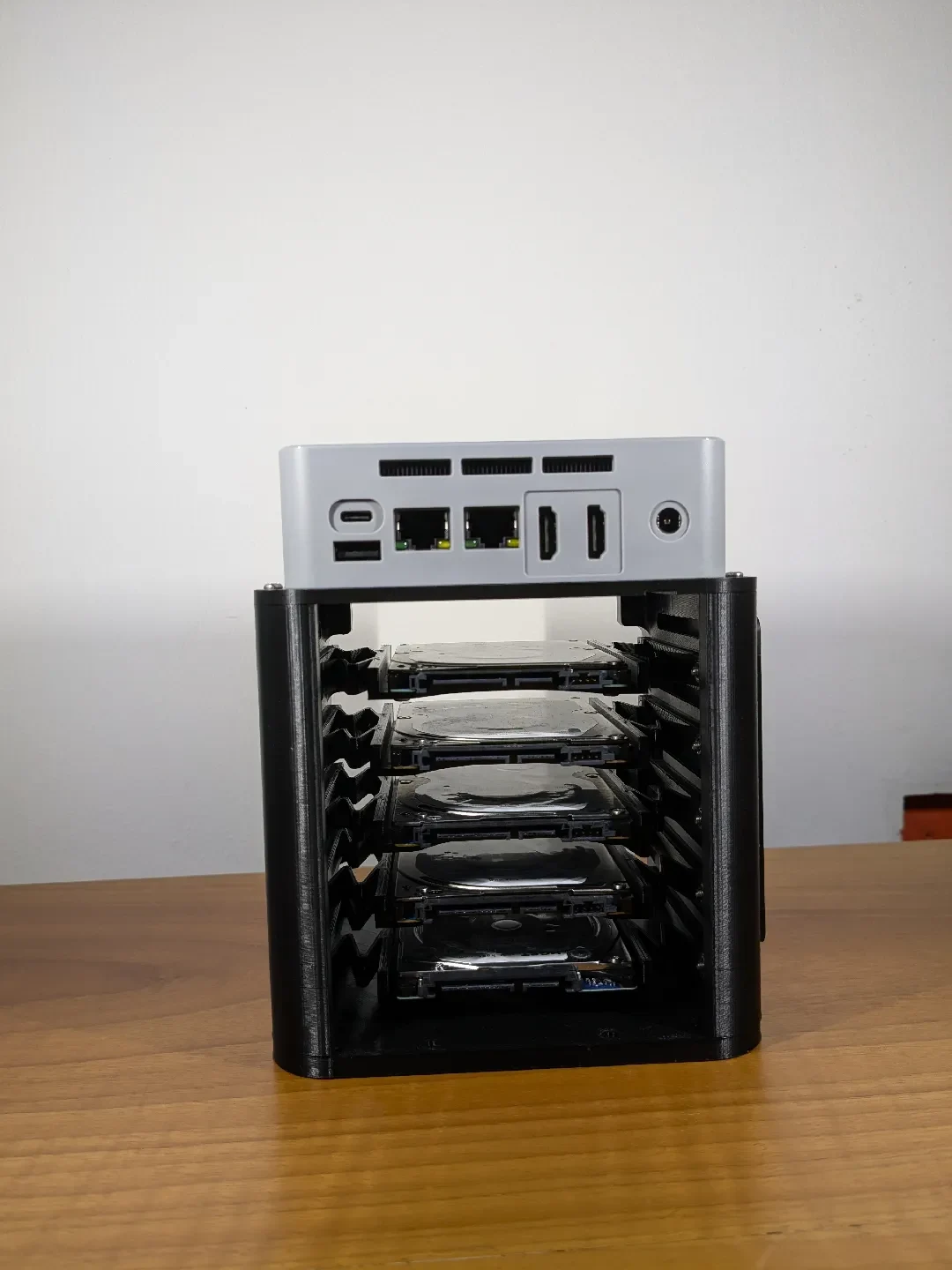

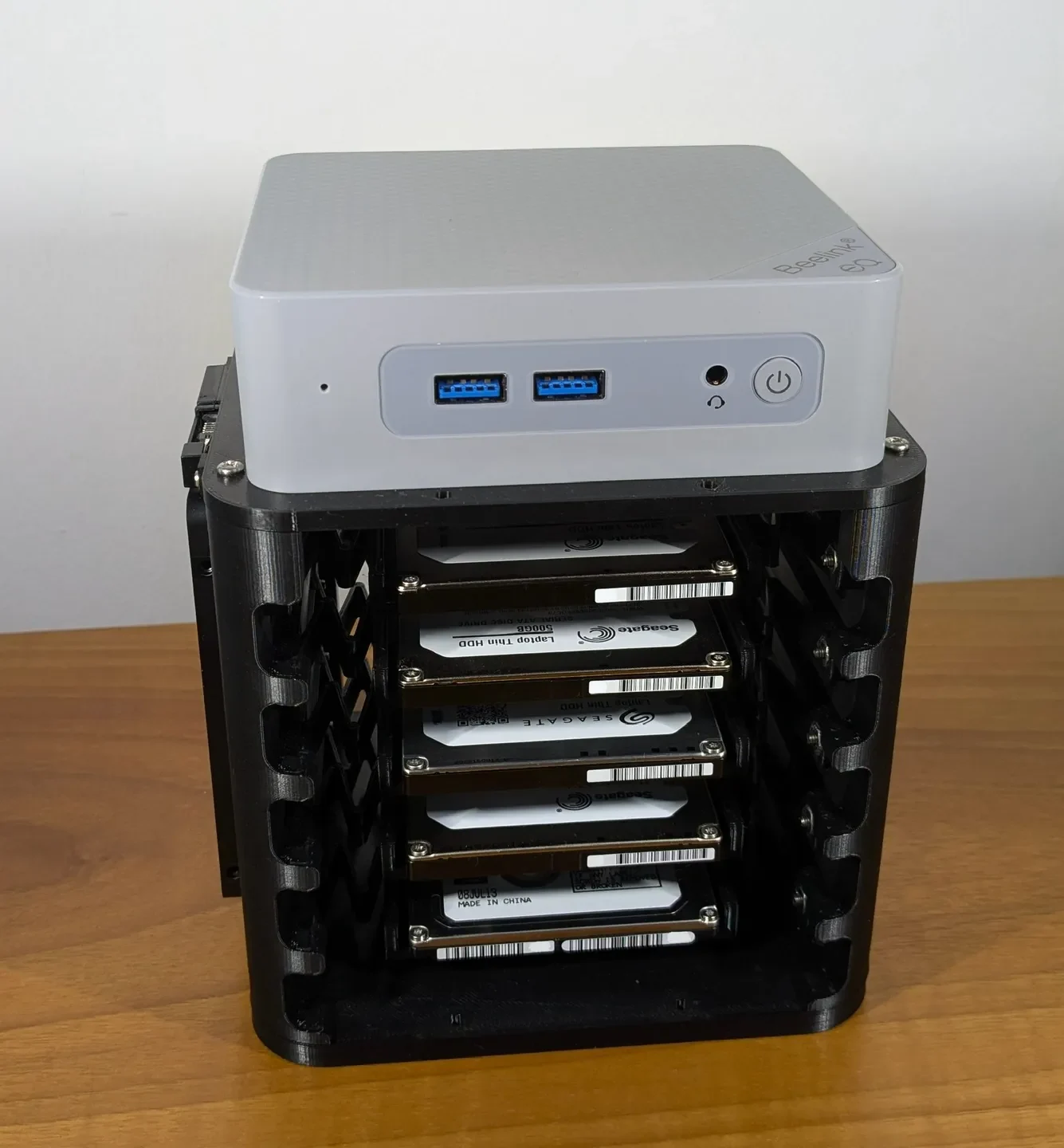

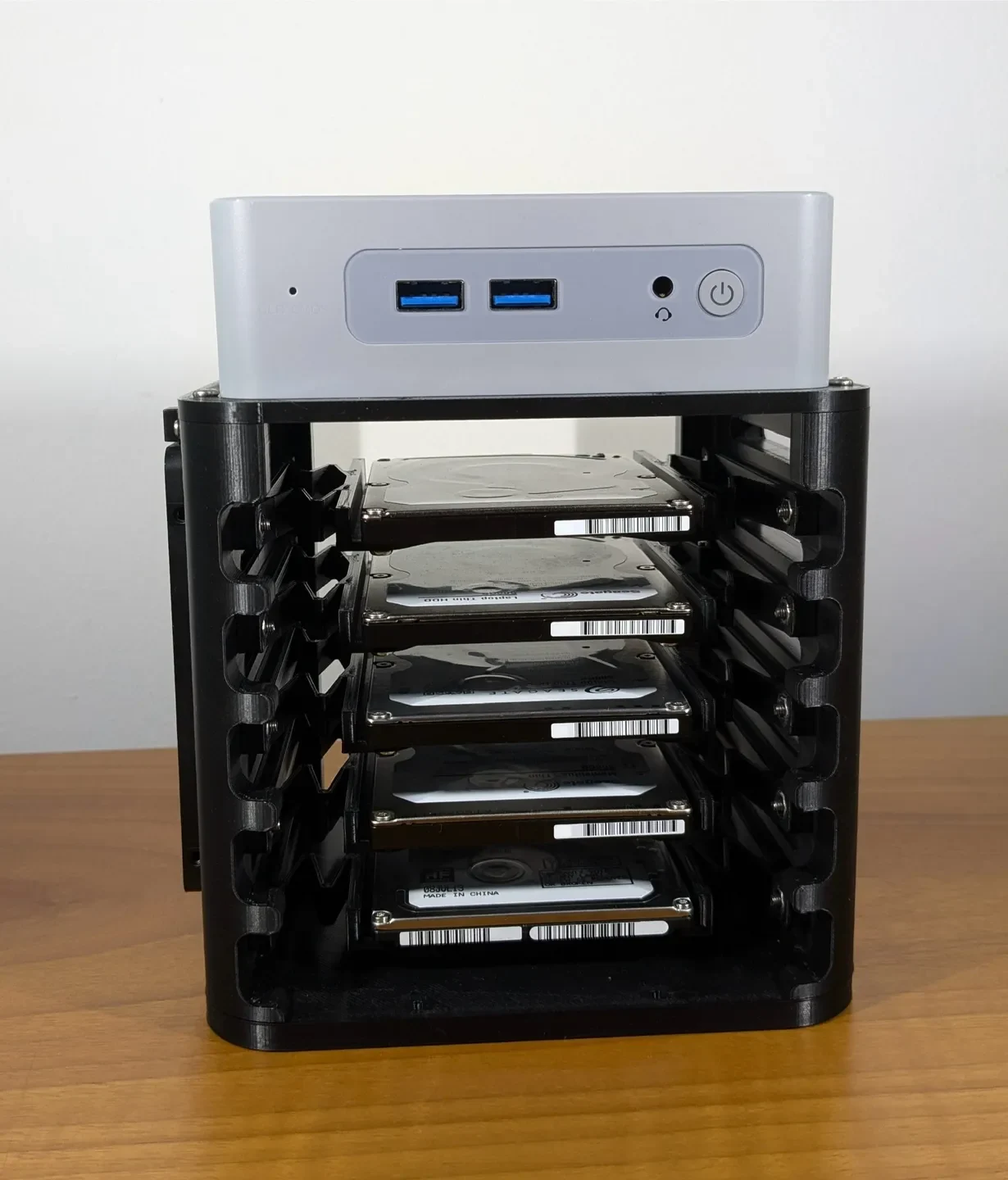

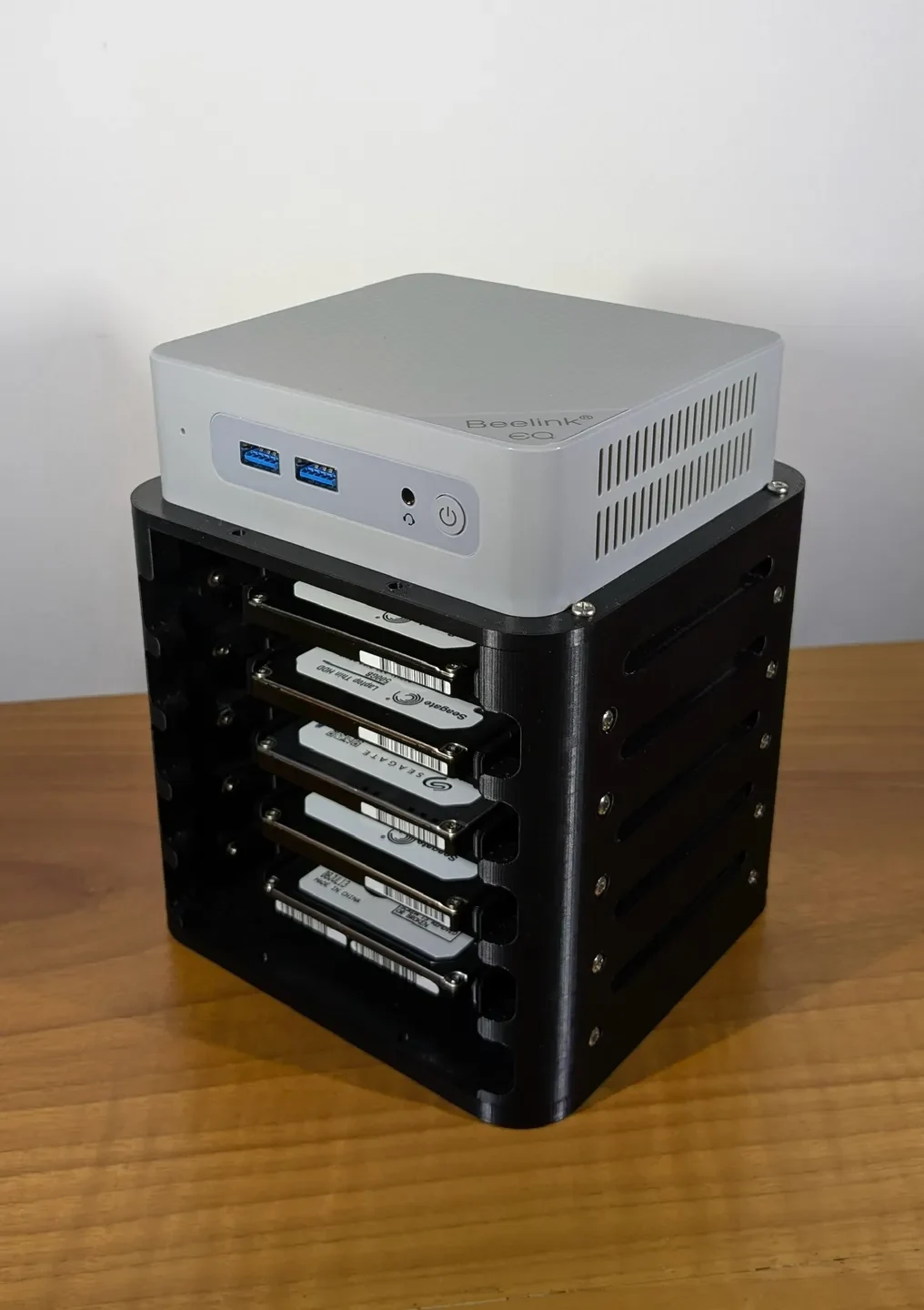

Привет Создатели! В моей лаборатории лежало несколько 2,5-дюймовых жестких дисков, которые пылились, и я хотел извлечь из них пользу. Так почему бы не превратить мой сервер N100 в очень энергоэффективный NAS? :)
Что я добавил после фото:
опоры, помогающие вставлять контейнеры и удерживать их на месте, пока вы закрепляете их болтами
добавлен еще немного зазора между последним жестким диском и нижней частью, так как это вызывало некоторые проблемы с кабелями
Особенности:
В этой конструкции предусмотрены некоторые отсеки для гашения вибраций, которые увеличивают срок службы ваших жестких дисков, а также делают весь NAS более тихим.
В верхней и нижней части были добавлены отверстия диаметром 3 мм, чтобы можно было добавить некоторые аксессуары, такие как 120-мм вентилятор перед жесткими дисками или направляющие для прокладки кабелей, чтобы все было в чистоте.
Materials used:
Beelink EQ 12 (Intel N100)
Переходник NVME на 5 портов SATA
кабели SATA
Кабель SATA-Molex
Болты и гайки М3.
Резьбовые вставки М3
Советы и настройки печати:
Вы можете распечатать left_side.stl и right_side.stl как по горизонтали, так и по вертикали. Лично я решил печатать их вертикально, так как это дает действительно красивую и гладкую поверхность.
Мои настройки:
Материал: ПЛА
Температура: 210°C (инструмент) 50°C (стол)
Скорость: 60 мм/с
Опоры: везде (только по бокам)
Сборка:
Все болты и гайки имеют размер M3, за исключением четырех оригинальных болтов, используемых для крепления мини-ПК к верхней пластине, которые используются для стандартной нижней крышки.
1 — Подготовка мини-ПК:
снимите нижнюю крышку
снимаем отсек для 2,5" SSD
отсоедините небольшую печатную плату, но оставьте плоский кабель подключенным к материнской плате
снимите вентилятор и маленькую печатную плату
Установите адаптер NVME в слот M.2 мини-ПК.
2 — Подготовка кедди:
Приклейте суперклеем по 4 гайки М3 на каждый контейнер.
Закрепите жесткий диск в контейнере с помощью нескольк��х болтов.
3 — Сборка всех частей:
Установите вентилятор в той же ориентации, что и изначально, используя 3 оригинальных болта M2. Просто расположите вентилятор в центре и нажмите вниз, пока вы его вкручиваете, чтобы втянуть его. Вы можете проделать несколько предварительных отверстий кончиком отвертки, чтобы было проще.
Подключите вентилятор к материнской плате и вставьте плоский кабель в маленькое прямоугольное отверстие, пока ��ладете мини-ПК поверх детали. Он должен идеально прилегать к выступу.
Используйте оригинальные 4 болта, чтобы закрепить мини-ПК в верхней части.
Установите по 4 вставки с резьбой М3 на каждую боковую часть (2 сверху и 2 снизу).
Держите плоский кабель торчащим с правой стороны и скрепите верхнюю, левую, правую и нижнюю части вместе 8 винтами M3.
Подключите плоский кабель к маленькой печатной плате.
закрепите плату сбоку оригинальными винтами (или саморезами).
подключите кабели SATA к адаптеру ПЕРЕД вставкой жестких дисков
вставьте отсеки с жесткими дисками в слоты и закрепите их болтами М3.

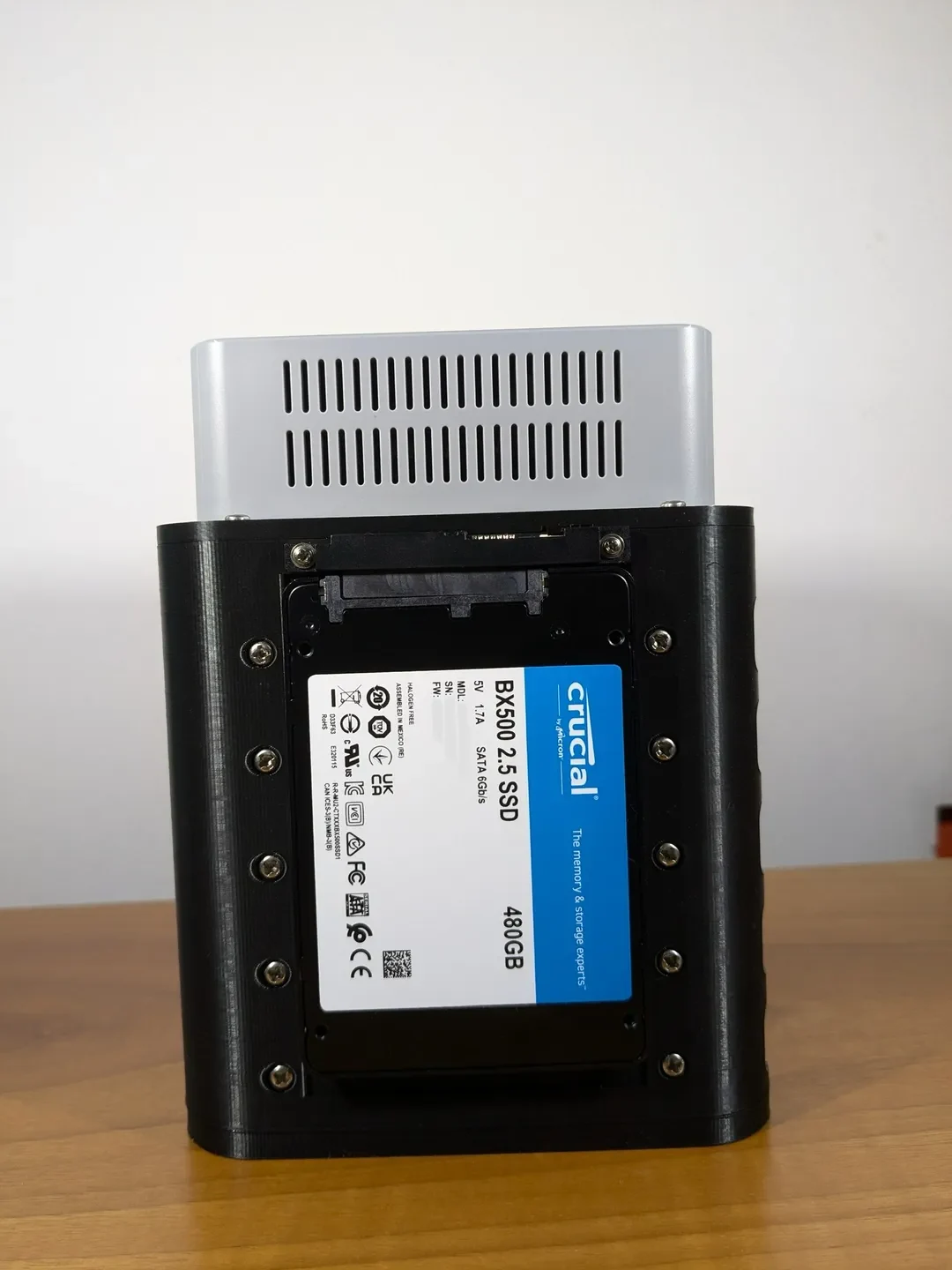

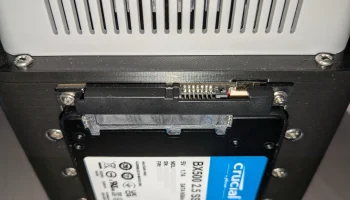

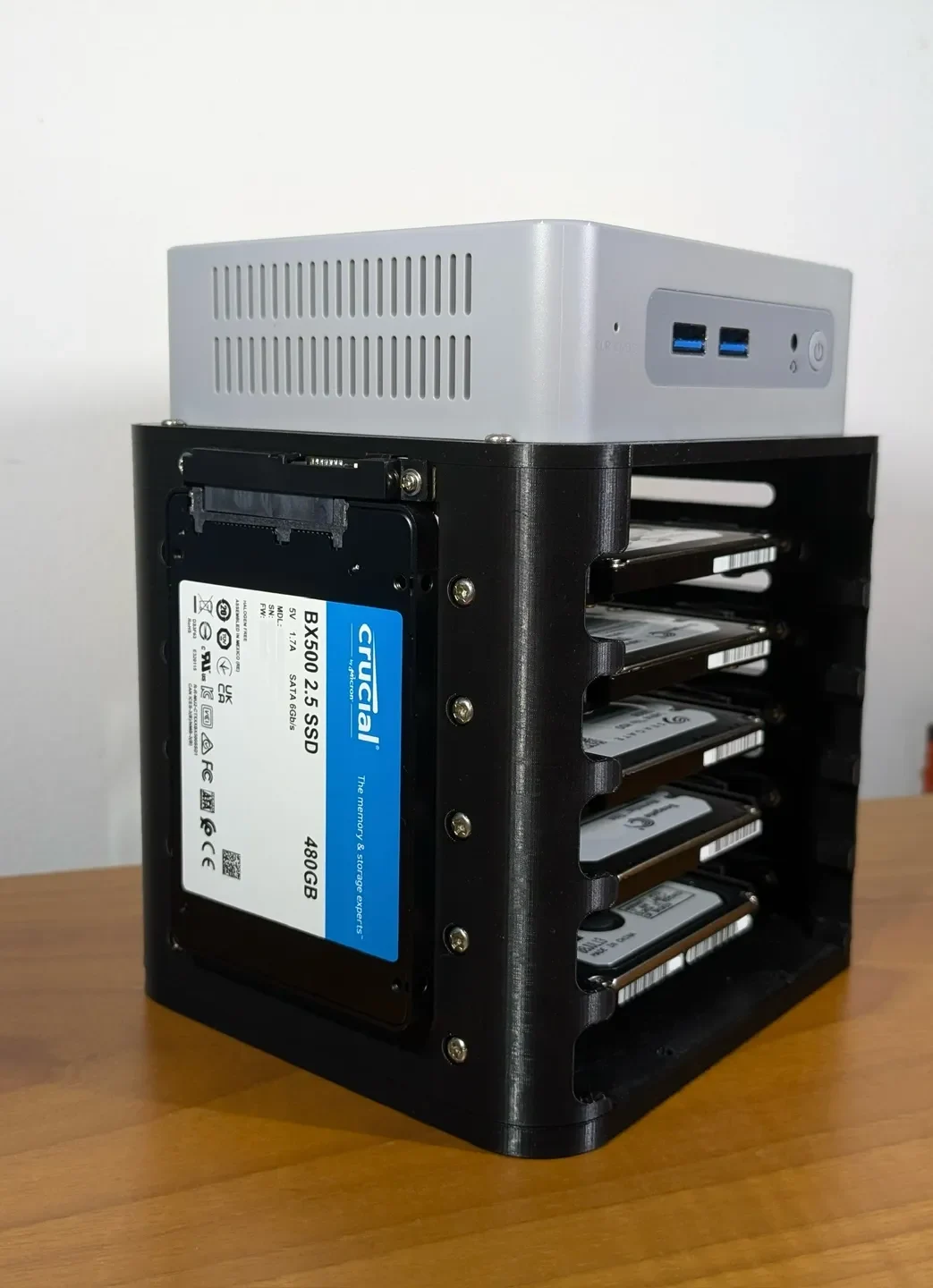

вставьте SSD SATA в боковой слот (соединения достаточно, чтобы удерживать его на месте)
Все, что вам ��ужно сделать сейчас, это подключить все и готово!
Дополнительная информация:
В качестве источника питания я использую внешний источник питания, но подойдет любой источник питания с напряжением 5 В и силой тока не менее 3 А, поскольку для работы 2,5-дюймовых жестких дисков достаточно только 5 В.
Дайте мне знать, что вы думаете, ребята!
Удачной печати! Веселитесь!!! :)
