Портативное шарнирное крепление для монитора, крепится с ..

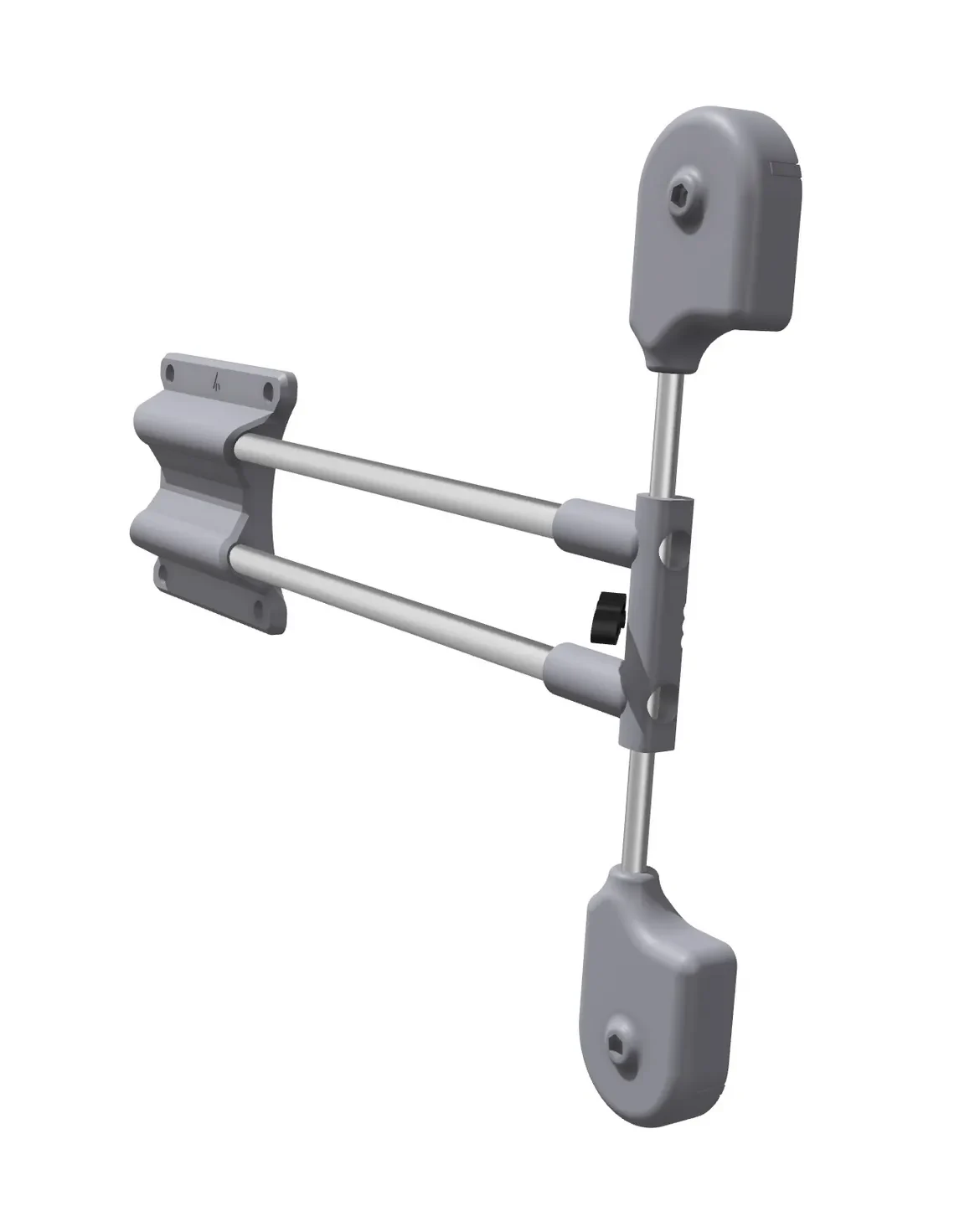

Работа находится в стадии разработки, отзывы приветствуются. Два изображения САПР — V3, а остальные — V2. Скоро появятся фотографии V3.

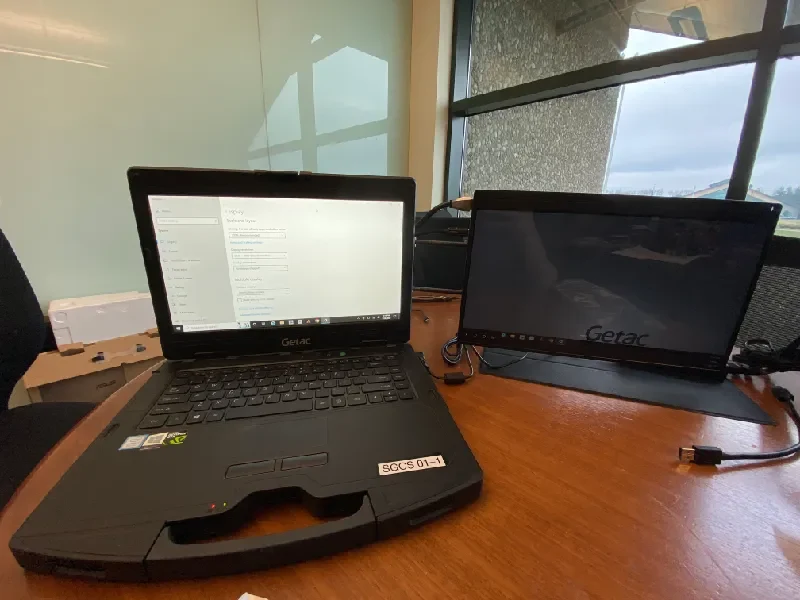

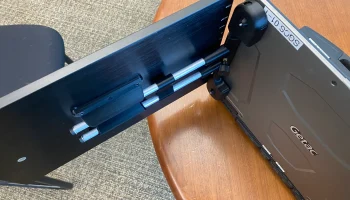

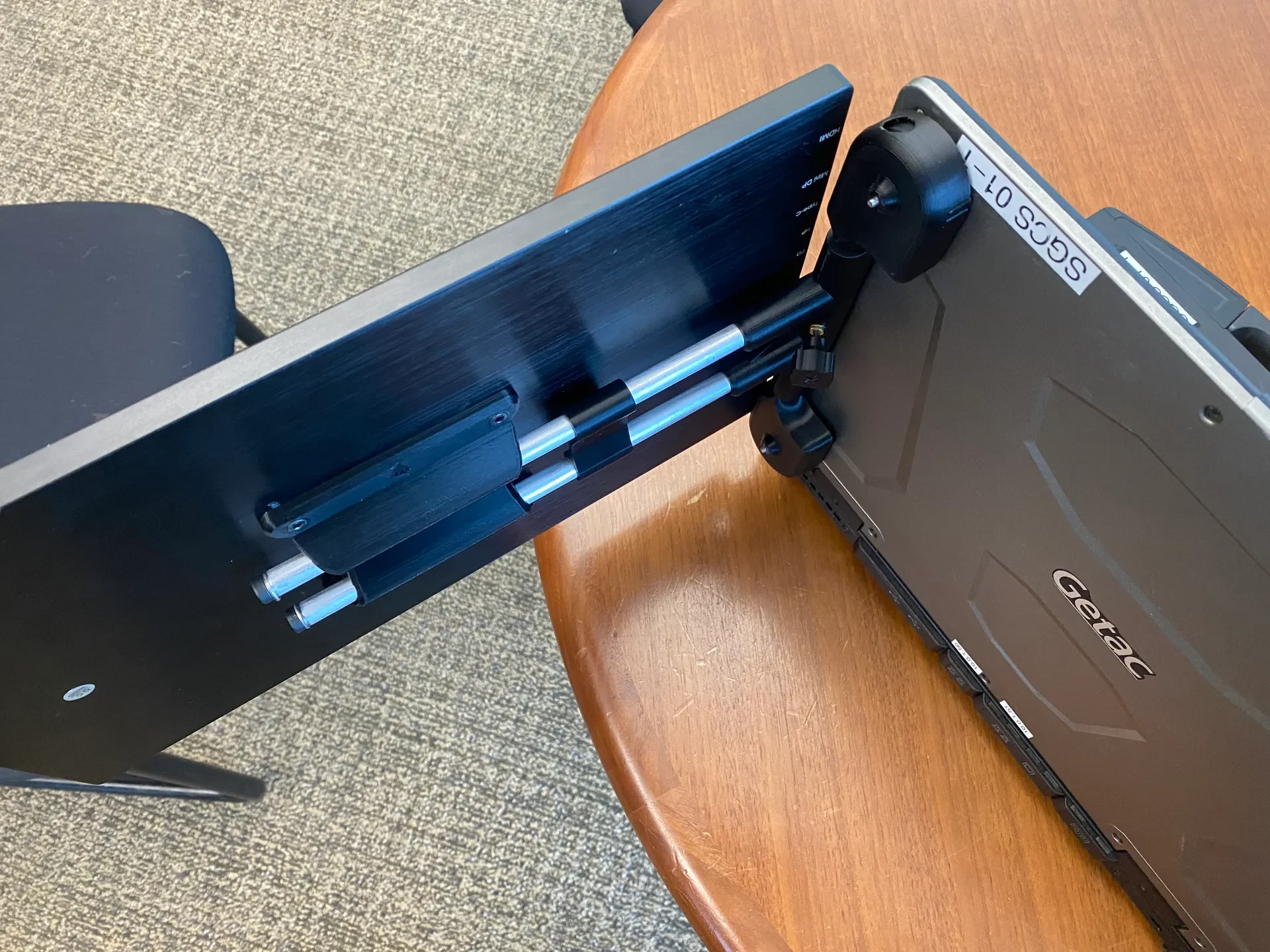

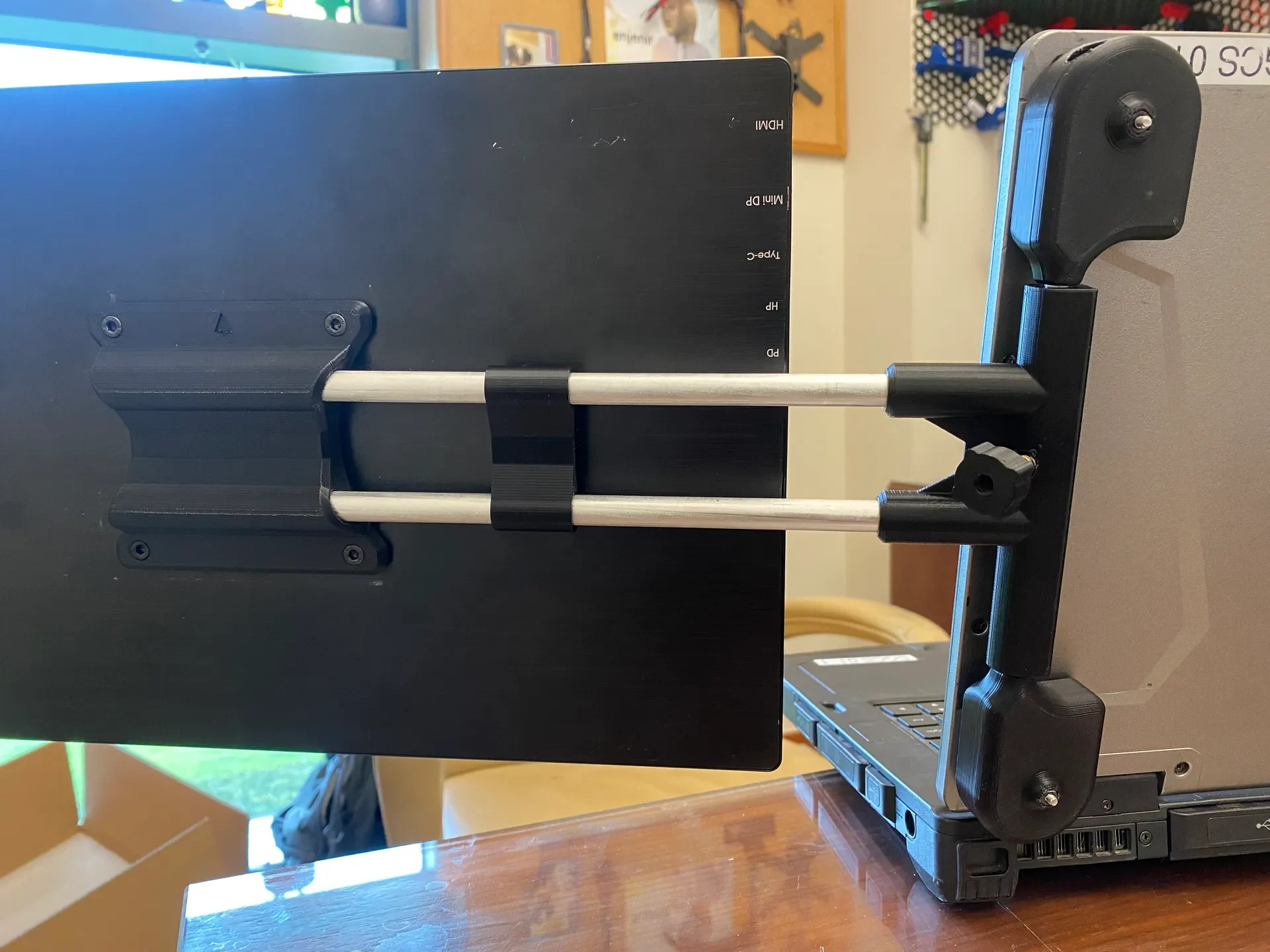

Я сделал это с целью иметь возможность прикреплять к «прочному» ноутбуку различные портативные мониторы. Он также хорошо работает при креплении к стене или столу.
С каждой версией будет связан файл инструкции по сборке, который вы можете скачать.
Используемое оборудование: V3.0 Current. Скоро появятся GCODE и инструкции по сборке.
Шатун из алюминия M5x150 с внутренней резьбой 1 шт. https://www.mcmaster.com/7415N18/
Алюминиевый шатун M6x225 с внутренней резьбой, 2 шт. https://www.mcmaster.com/7415N25/
Низкопрофильный винт с головкой под торцевой ключ M6x18, 4 шт.
Низкопрофильный винт с головкой под торцевой ключ M5x14, 2 шт.
Термофиксирующая вставка M3x3, кол-во 1 шт.
Термофиксирующая вставка M3x5, 2 шт.
Винт M3x12 с головкой под торцевой ключ, кол-во 1 шт.
Прочный магнит диаметром 32 мм и толщиной 6 мм с центральным отверстием и зенковкой. Кол-во 4 шт. https://amzn.to/3R90Z09
Винт M3x4, 4 шт.
Гайка M3, 4 шт.
V2
Стержень с резьбой М8 длиной 210 мм Кол-во 1 https://www.mcmaster.com/99055A315/
Низкопрофильные термофиксирующие пластины M8, 4 шт. https://www.mcmaster.com/94180A504/
Термореактивные вставки M2, 2 шт.
Винт M2x4, 2 шт.
Алюминиевый шатун с внутренней резьбой M6, длина 225 мм, 2 шт. https://www.mcmaster.com/7415N25/
Низкопрофильный термовинт M6x18 с головкой под головку, 4 шт.
Винт M4 или M3 для монитора, 4 шт.
Тонкая шестигранная гайка M8, 2 шт.
Сверхмощный магнит диаметром 32 мм и толщиной 6 мм Кол-во 2 шт. https://amzn.to/3R90Z09
Магнит средней мощности диаметром 30 мм и толщиной 3 мм, кол-во 2 шт. https://amzn.to/3wBOT6g
Печать
Все напечатано из PLA с соплом 0,4 и высотой слоя 0,2 мм.
В настоящее время я пробую 50% заполнение гироида во всех частях.
Поддержка VESA, шарниров и креплений. Пробую органику.
Обновления:
Версия 3.0 08.02.23
Устранение необходимости размещать магниты внутри печатных деталей. Материал толщиной 1 мм между магнитами в предыдущей версии был удален, что обеспечивает прямой контакт между магнитами и облегчает снятие с помощью винта и гайки М3.
Использование шатуна M5 в качестве опоры оси Z исключает необходимость продевания длинных стержней или стержней через несколько деталей. Концы стержней теперь крепятся винтом M5x14 вместо термостойкой вставки. Винты M2 и термофиксированные вставки предназначены для использования активного давления для удержания шарнира в положении вдоль оси Z/X.
Крепление VESA было немного модифицировано, шатуны сместили ближе друг к другу для увеличения прочности.
Верхнее и нижнее крепления были оптимизированы для уменьшения занимаемой площади по оси Y и сохранения положения под нагрузкой в различных положениях.
Добавлен фиксатор, удерживающий стержни оси X на одном уровне.
Версия 3.1 11.02.23
Шарнир: увеличен диаметр оси Z. Добавлено отверстие для термофиксирующей вставки M3, в которое можно ввинтить натяжитель, чтобы обеспечить давление на сте��жень M5. также увеличили длину по оси Z, чтобы шарнир не соскальзывал вниз по стержню.
VESA: уменьшен допуск направляющих отверстий для придания жесткости установленному монитору в правильном положении.
Версия 3.2 14.02.23
Петля: добавлено отверстие для термофиксирующей вставки M3 в заднем положении, чтобы можно было вставить натяжитель, когда экран убран, не допуская покачивания экрана и одновременно сохраняя натяжитель. Добавлен напильник для крышек стержней, которые нужно вставить на место, закрывая большие отверстия на петле.
