Воздушный фильтр/очиститель на базе коробки Corsi-Rosenth..

.3 Почти обновление: файл STEP теперь приложен для вашего удовольствия при редактировании. (включая некоторые отделки, над которыми я работал, которые мне не очень понравились.)

.2 ОБНОВЛЕНИЕ! Короткие стороны X.1 были очень тугими и требовали сильного измельчения фильтра. Стороны X.2 немного длиннее, чтобы уменьшить необходимое давление. Также посетите https://www.printables.com/model/1027015-air-filterpurifier-based-on-the-corsi-rosenthal-bo, чтобы узнать их мнение и происхождение этого исправления.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ №1! Я не электрик, и вы, возможно, тоже им не являетесь. Это включает в себя подключение простой параллельной цепи постоянного тока, которая подключается к адаптеру переменного/постоянного тока, который, в свою очередь, подключается к сетевой розетке. Действуйте на свой страх и риск!

Печатные детали

Напечатано из PLA с высотой слоя 0,2 и выровненными швами, стандартными стандартными настройками Bambu.

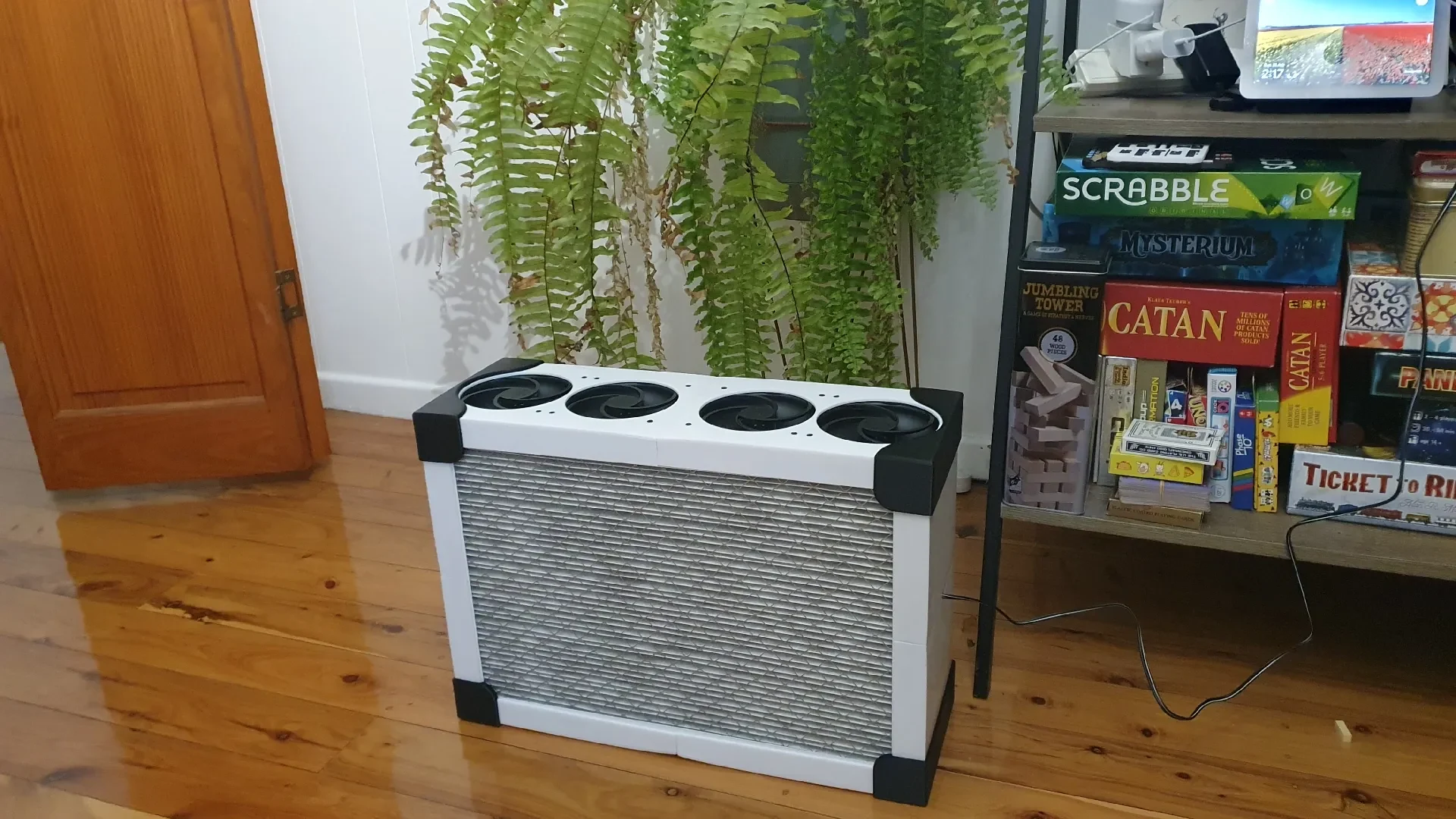

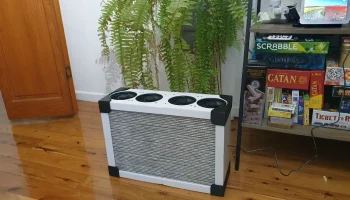

Это корпус воздушного фильтра/очистителя воздуха для четырех 12-вольтовых вентиляторов размером 120 x 120 мм и двух фильтров размером 14 x 20 x 1 дюйм с регулируемым источником питания постоянного тока.

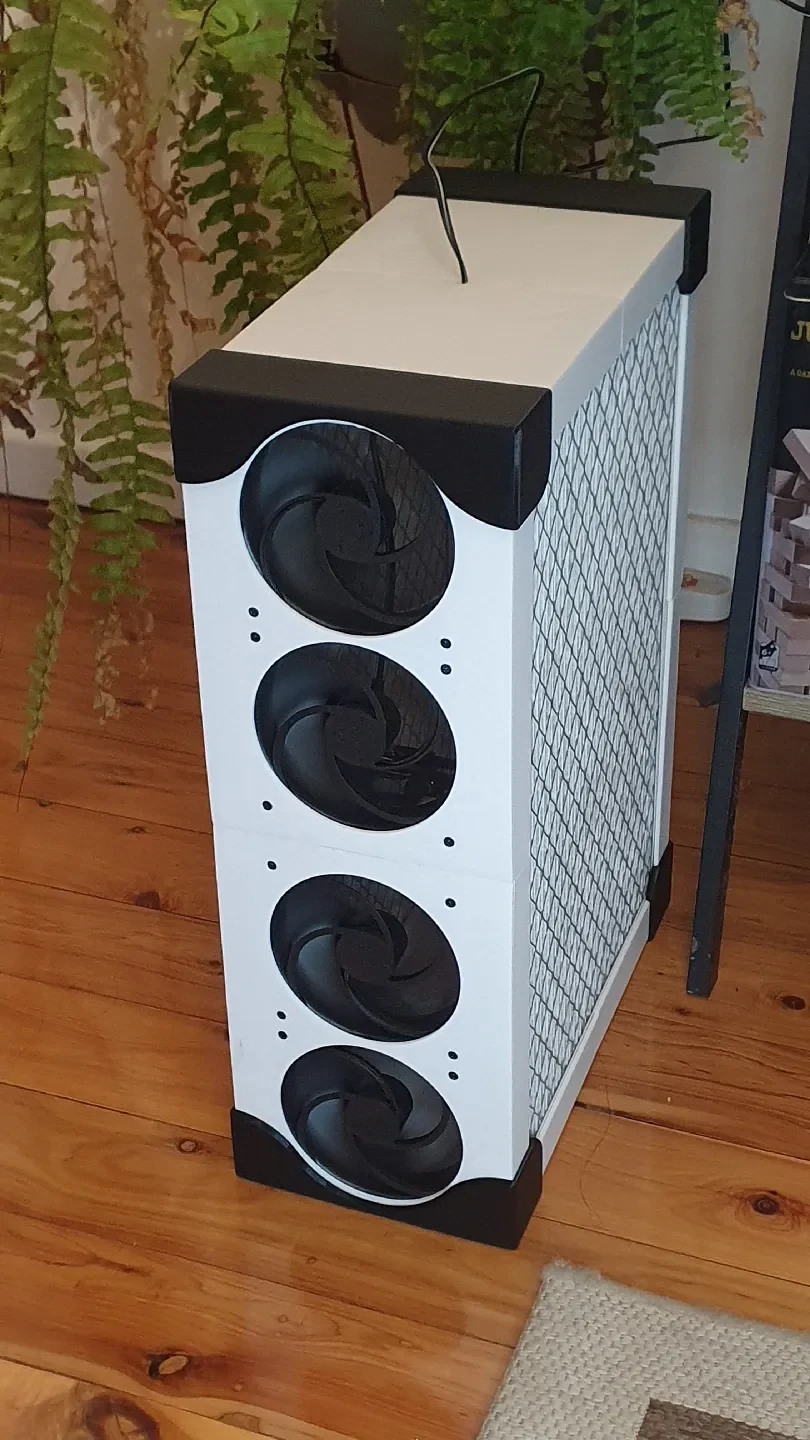

Корпус предварительно разрезан на части, некоторые из которых едва помещаются на печатной платформе Bambu X1C. Детали крепятся вокруг фильтров с п��мощью печатных гаек и защелкивающихся замков по углам. Вентиляторы ПК и проводка крепятся с помощью винтов, которые входят в комплект вентиляторов ПК, а также опор для проводки.

Небольшое отверстие сбоку позволяет вводить кабель постоянного тока.

Проходит «тканевый тест» на герметичность, а шум, который он издает на расстоянии одного метра (или 3 футов) от вентиляторов, составляет 34 дБ при максимальной настройке 12 В и 31 дБ или даже тише при настройках 9 В, 7,5 В, 6 В и 5 В. Многие очистители воздуха, представленные на рынке, имеют мощность 25 Вт. Максимальная мощность этого устройства с использованием деталей, указанных ниже, составляет 9,6 Вт.

Гайки скрепляют 8 граней вместе, образуя 4, а углы защелкиваются последними после того, как фильтры вставлены в направляющие теперь 4 граней. Прилегание плотное, и картонный край фильтра, возможно, придется немного раздавить, это обеспечивает почти герметичное прилегание без необходимости использования клея, что значительно упрощает замену фильтра в будущем.

Непечатные детали

Один вход переменного тока с переменным выходом постоянного тока, 1000 мА, 12 В https://www.jaycar.com.au/3-12v-dc-12w-power-supply-7dc-plugs-and-usb-outlet/p/MP3312

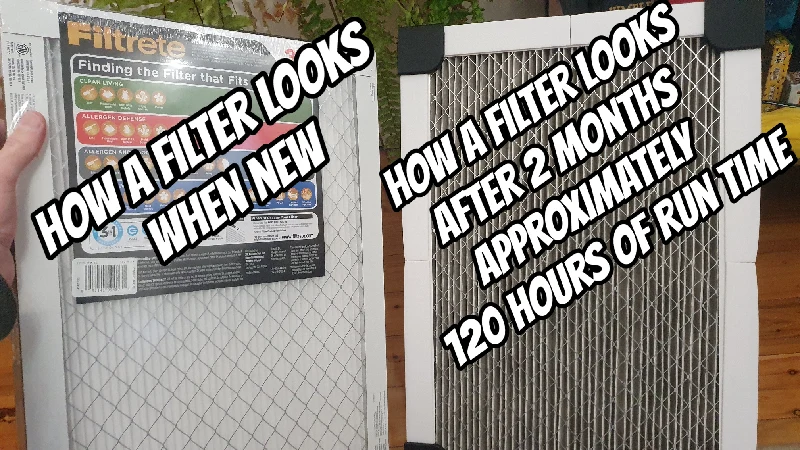

Два фильтра размером 14х20х1 дюйм (я использовал Filtrete MPR2800) (найти где-нибудь в продаже)

Четыре бесшу��ных вентилятора Arctic Cooling P12, 200 мА, 120 мм https://www.scorptec.com.au/product/cooling/fans/88861-acfan00135a?gad_source=1&gclid=EAIaIQobChMI2pCd2szHhwMVlFkPAh35NgEREAAYASAAEgK6K_D_BwE

Немного дополнительного провода (не обязательно)

Гнездовой адаптер для одной из вилок постоянного тока, поставляемых в комплекте с блоком питания (не обязательно).

Немного термоусадки (настоятельно рекомендуется) и небольших кабельных стяжек или чего-то подобного.

Ваша способность безопасно подключить цепь постоянного тока

Несколько советов для неопытных

Держите все, что вы устанавливаете внутри, достаточно плотно, чтобы никогда не допускать контакта с лопастями вентилятора ПК.

Подключите вентиляторы параллельно.

Не забудьте, когда надевать термоусадку.

Убедитесь, что блок питания может работать с четырьмя имеющимися у вас вентилятор��ми.

Заставьте вентиляторы выдувать воздух из коробки, то есть воздух через фильтры на вентиляторах, это гарантирует, что вентиляторы и внутренние детали никогда не запылятся.

Вентиляторы для ПК, которые я использовал, трехпроводные, нужны только два (положительный и отрицательный), поскольку переменная скорость зависит от переменного напряжения, которое поступает с сетевой вилкой блока питания. Вы можете протестировать свои вентиляторы с помощью батаре�� на 12 В, чтобы убедиться, что они вращаются или направлены в правильном направлении, прежде чем подключать и устанавливать. Некоторым любителям ПК не нравится работать без третьего входа для управления скоростью, будьте осторожны.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ № 2

У моего Bambu X1C есть настоящая банановая кровать, из-за которой соединения «гайка» были не такими красивыми и ровными, как могли бы быть, что мне кажется эстетически неприятным при близком рассмотрении. Он отлично работает и очень тихо перемещает довольно много воздуха. Поскольку при регулярном использовании в помещении двумя людьми заметно меньше пыли в воздухе и никаких симптомов сенной лихорадки, ну, ничего не ощущается. Он не будет перемещать столько воздуха, сколько традиционная коробка Corsi-Rosenthal, однако он намного меньше, тише и имеет меньшую мощность.
