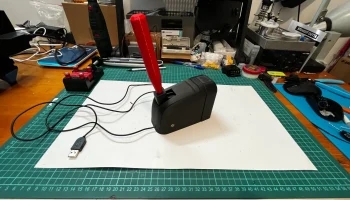

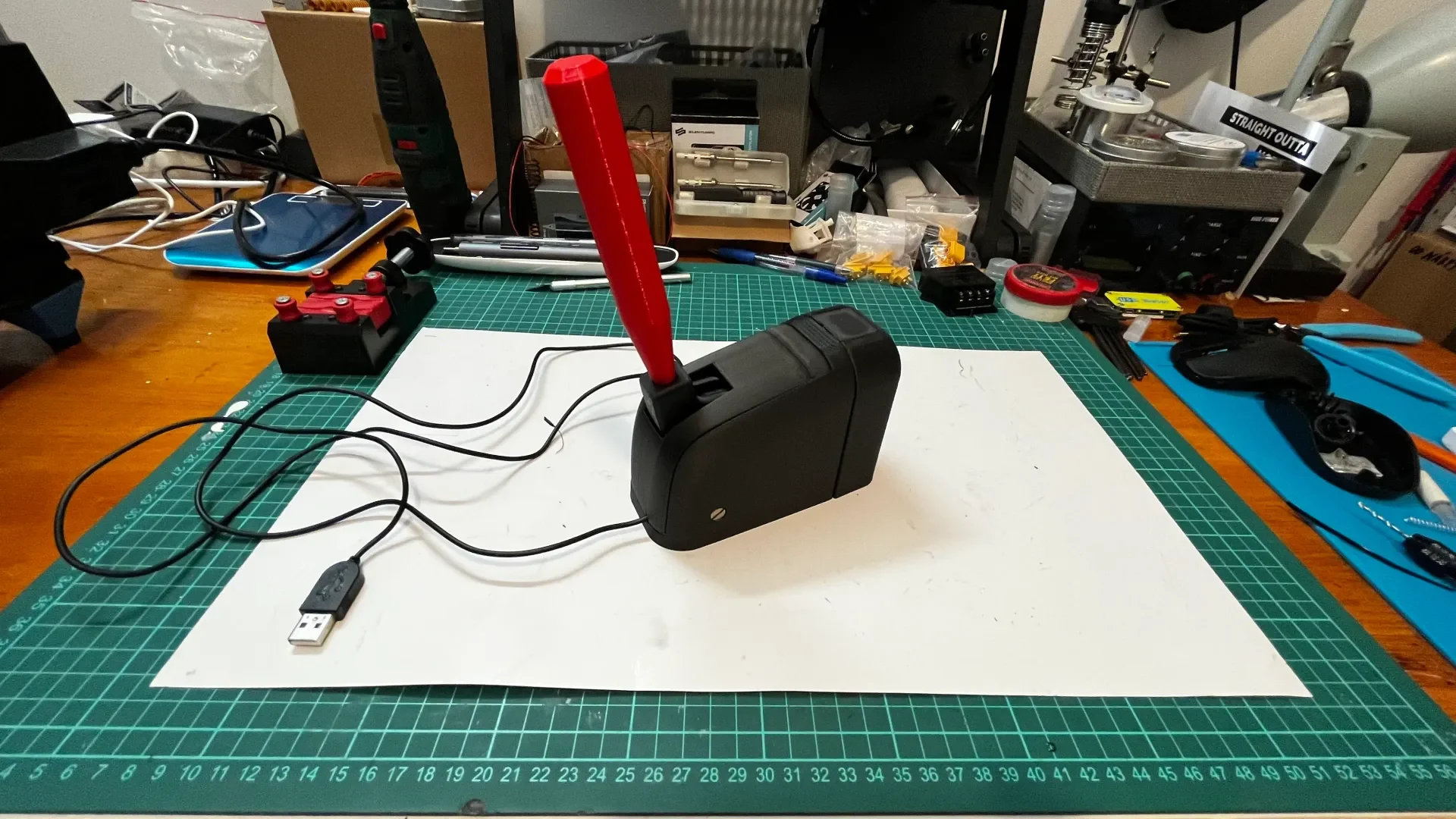

Ручной тормоз Sim Racing (USB)

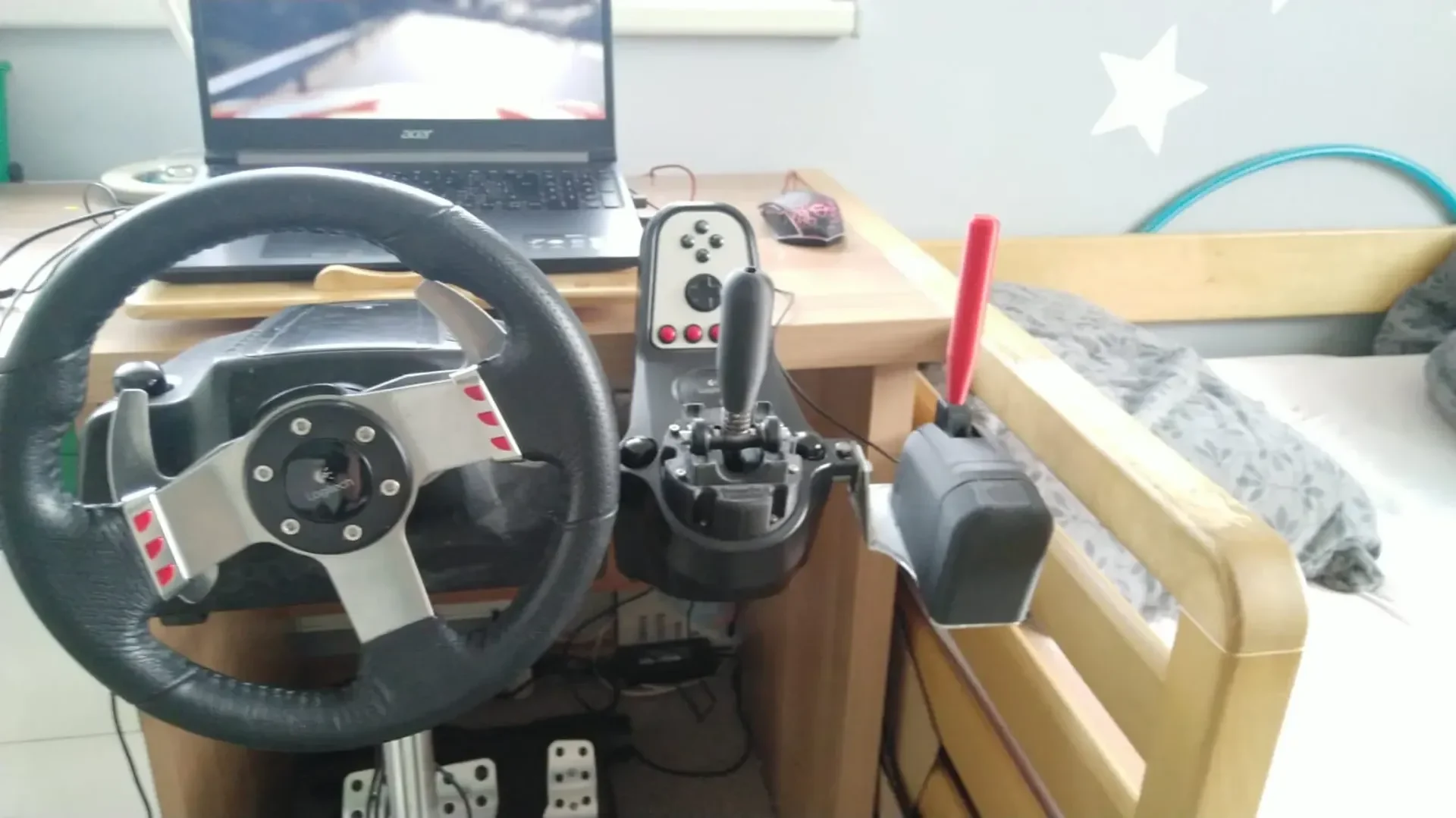

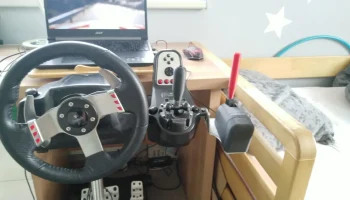

Было Рождество, и я искал ручник для племянника. Это ремикс версии Yamaha26, лучшего ручного тормоза, напечатанного на 3D-принтере, который я нашел. Выглядит и работает очень хорошо!

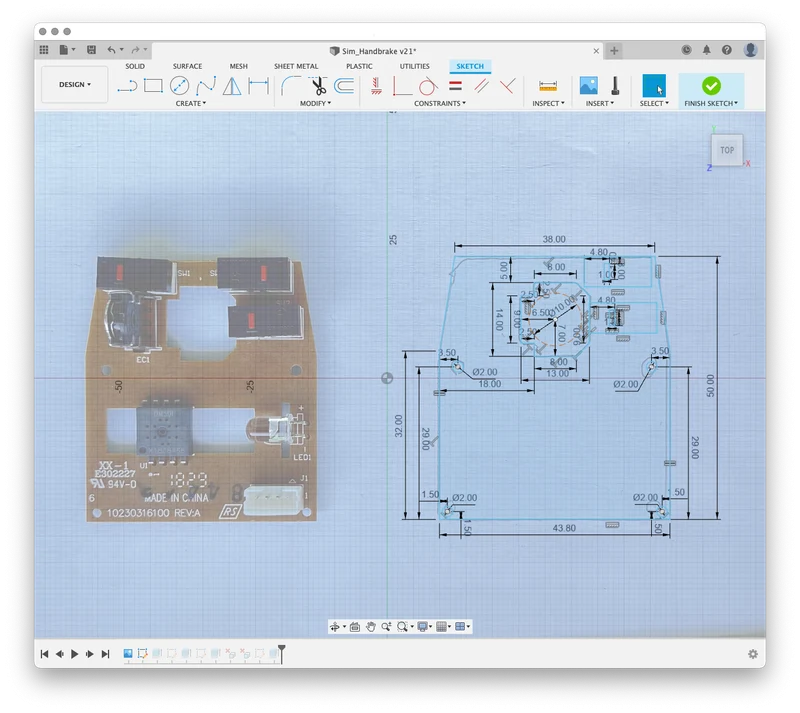

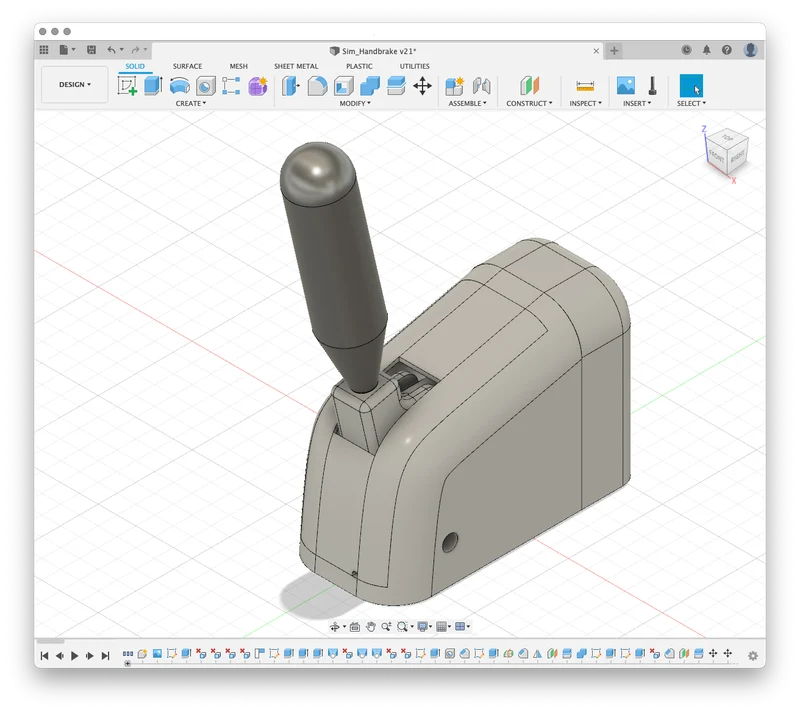

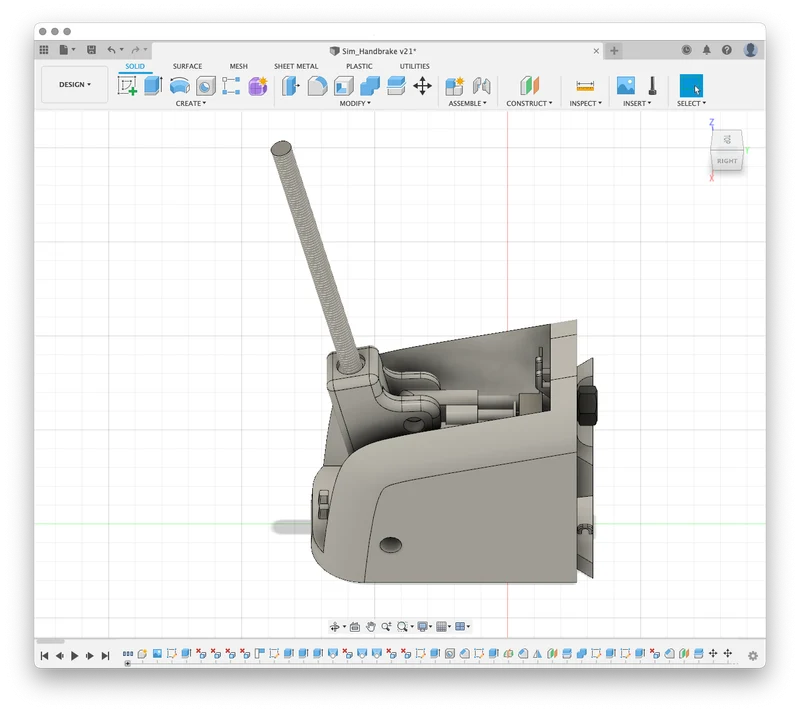

В этом проекте используется моя старая проводная мышь, и это была основная причина, по которой я сделал ремикс оригинальной мыши. Я обнаружил, что мышь все еще доступна в магазинах. Если у вас его нет, вам следует купить его, а не тратить время на создание еще одного ремикса (как это сделал я). Новая мышь стоит 125 чешских крон, так что это определенно самый дешевый вариант. Конечно, если вы хотите, вы также можете сделать ремикс (ДА, я прикрепил файл STEP) и использовать другую плату от мыши или Arduino с ATmega32U4 + микропереключателем + кабелем Micro USB.

Список изменений
Крепление для Genius DX-120
Прочный рычаг (стержень с резьбой M8)
Добавьте резьбу для винта, который удерживает рычаг.
Изменить выход USB-кабеля
Добавьте держатель для кабельной стяжки на молнии для крепления USB-кабеля.
Большие допуски для винтов/гаек M8.

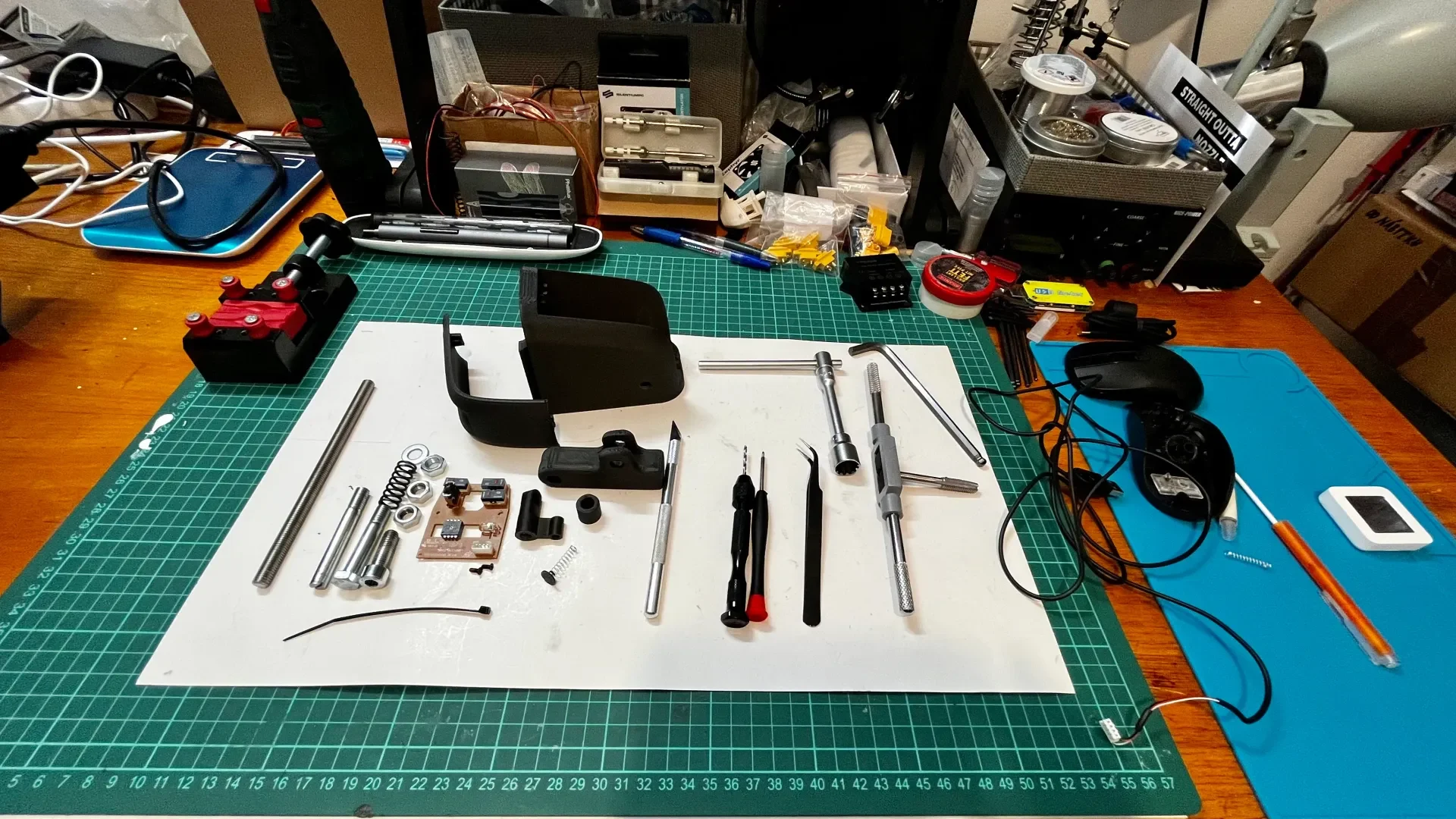

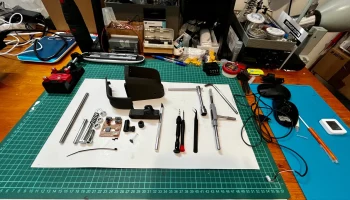

Спецификация материалов (BOM)
1x USB компьютерная мышь Genius DX-120 — разберите и используйте только плату (PCB)
1x стержень с резьбой M8x150 мм
3 гайки M8 (DIN 934)
1x Винт M8x55 мм (DIN 931)
1x уплотнительное кольцо M8 — для бесшумности, под головкой винта (DIN 931)
1x Винт M8x70 мм (DIN 931) — отрежьте головку и сделайте паз для отвертки
1x Винт M8x30 мм (DIN 912)
2 винта M2,5x5,5 мм (DIN 965) — просверлите/увеличьте отверстие(я) в печатной плате, можно использовать только одно в верхнем правом углу.
1x маленькая пружина (из PEN)
1x большая пружина ID 10 x 30 мм
1 шайба 8,4 (DIN 125A) — на конце большей пружины, под платой мыши
1x Пластиковая кабельная стяжка ZIP 2,5×100 мм
Настройки печати
Здесь представлены только измененные части (файлы *.stl)
Вам придется распечатать ��едостающие части оригинального дизайна.
Нарезка: 15% адаптивное кубическое заполнение, 2 периметра, высота слоя 0,25 мм (меньше времени печати)

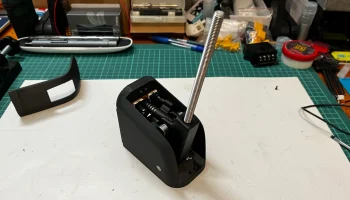

Процесс сборки
Распечатайте детали и используйте набор Tap & Die Set для всех резьб M8 (3 шт.).
Отрежьте стержень с резьбой М8 (опционально, вы также можете использовать только оригинальный рычаг с печатью)
Отрежьте головку самого длинного винта М8 (п�� желанию можно использовать любой винт М8 с резьбой, но на участке перемещения рычага лучше использовать винт без резьбы)
Прикрутите плату к основному корпусу (Haz)

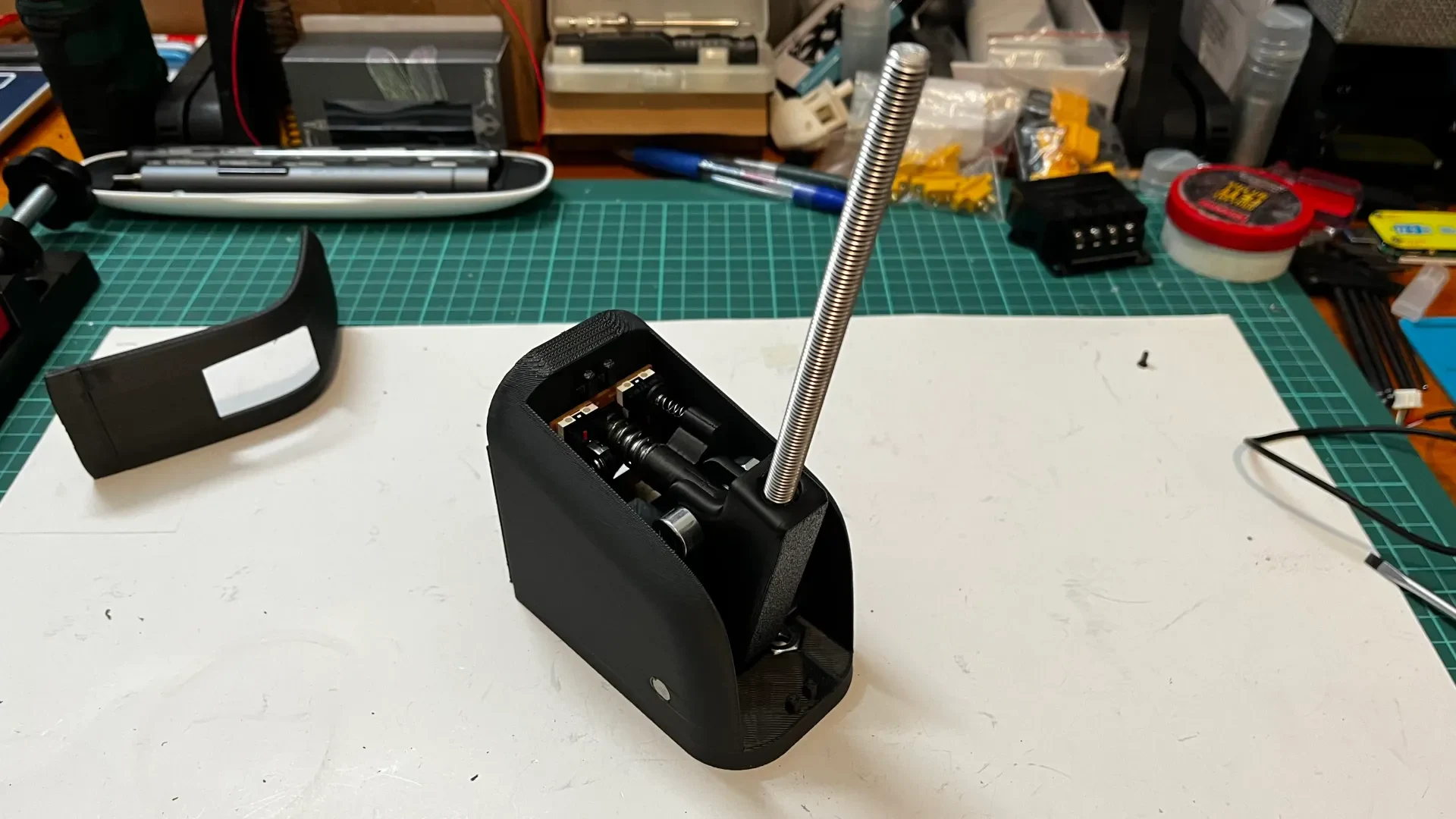

Соберите рычаг с маленькой пружиной (Рычаг + Цукло)
Последний винт М8 с большой пружиной прикрутите к части рычага (Чсукло).
Закрепите USB-кабель
Прикрепите недостающие крышки (Бурколат)
Переходим в раздел Программное обеспечение
Наслаждайтесь ;)
Программное обеспечение (управление кнопками X-Mouse)
Вы должны сказать компьютеру: Щелчок правой кнопкой мыши аналогичен нажатию клавиши «h».
Загрузите и запустите утилиту
Пример настройки:
Вкладка: Приложение/Профили окон => Добавить
Находка: Dirt Rally 2.0
Вкладка: Слой 1 => Правая кнопка => Имитированные клавиши
Введите пользовательский ключ(и) => h
Как отправить имитацию нажатия клавиш => 3 Во время (нажмите вниз, отпустите вверх)
ОК => Применить
Запустите Dirt Rally 2.0 => Параметры и дополнения => Ввод => Клавиатура => Ручной тормоз => Переназначение привязки => И��пользовать 3D-печатный ручной тормоз => Должно появиться «h»
