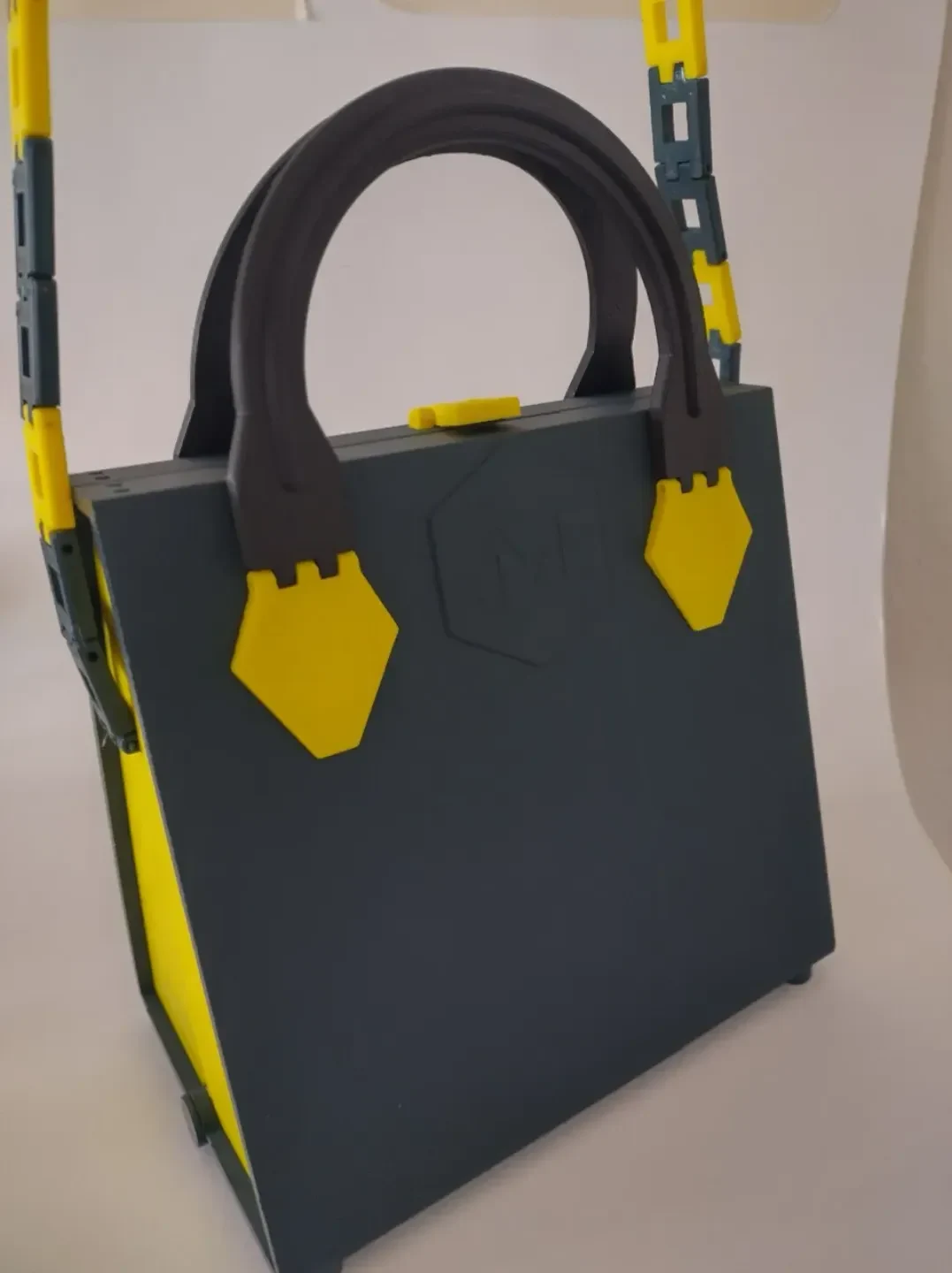

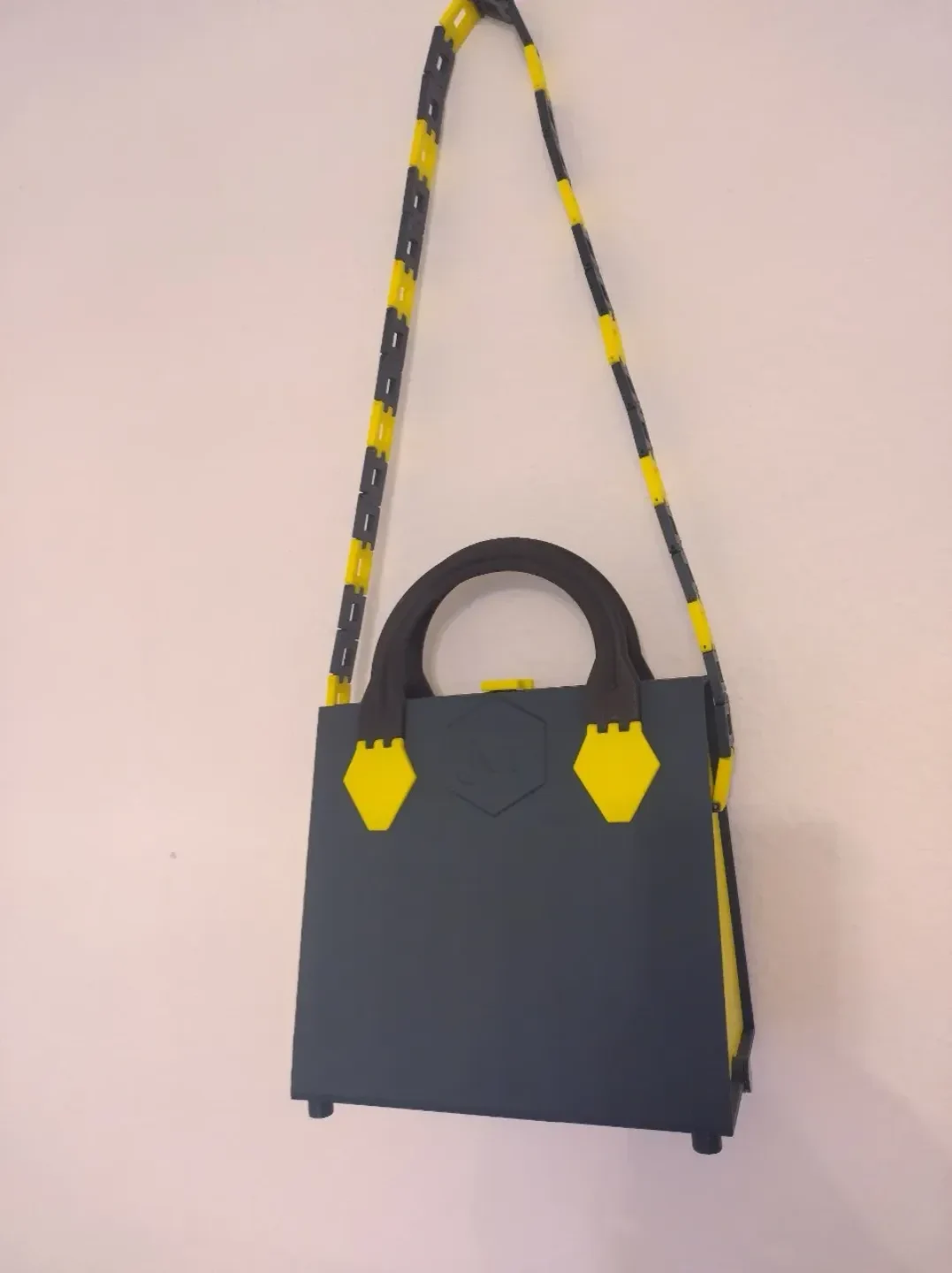

Сумочка-трапеция с ручками

ВВЕДЕНИЕ

Никакой поддержки, никакого ТПУ, просто забавная сумочка, легко настраиваемая без каких-либо MMU, детали легко заменяются. Полностью напечатан!

Это третья сумочка, которую я создал. Надеюсь, вам это понравится. Когда что-то сломалось или нужно освежить внешний вид, детали можно легко заменить!

Пожалуйста, не изменяйте размер сумочк��, так как потом ее невозможно будет собрать. Для сборки отрезанные кусочки нити используются для соединения напечатанных деталей вместе.

Сборка не должна занять больше 15-20 минут, руководство можно найти ниже. Там также есть список каждой детали и указана частота ее распечатки. Некоторая информация об ориентации печати и необходимом количестве находится в описании файлов stl.

Я использовал нить Prusament PLA Gentlemen's Grey и Prusament PLA Pineapple Yellow. Для ручек использовался Prusament PLA черного цвета, так как у меня не хватило нити Gentlemen's Grey. Я думаю, что PETG тоже должен работать нормально!

Я напечатал ту же сумочку из обычной радужной нити Amazon и сигнальной ленты Prusament PETG. Фотография доступна в разделе «Марки».

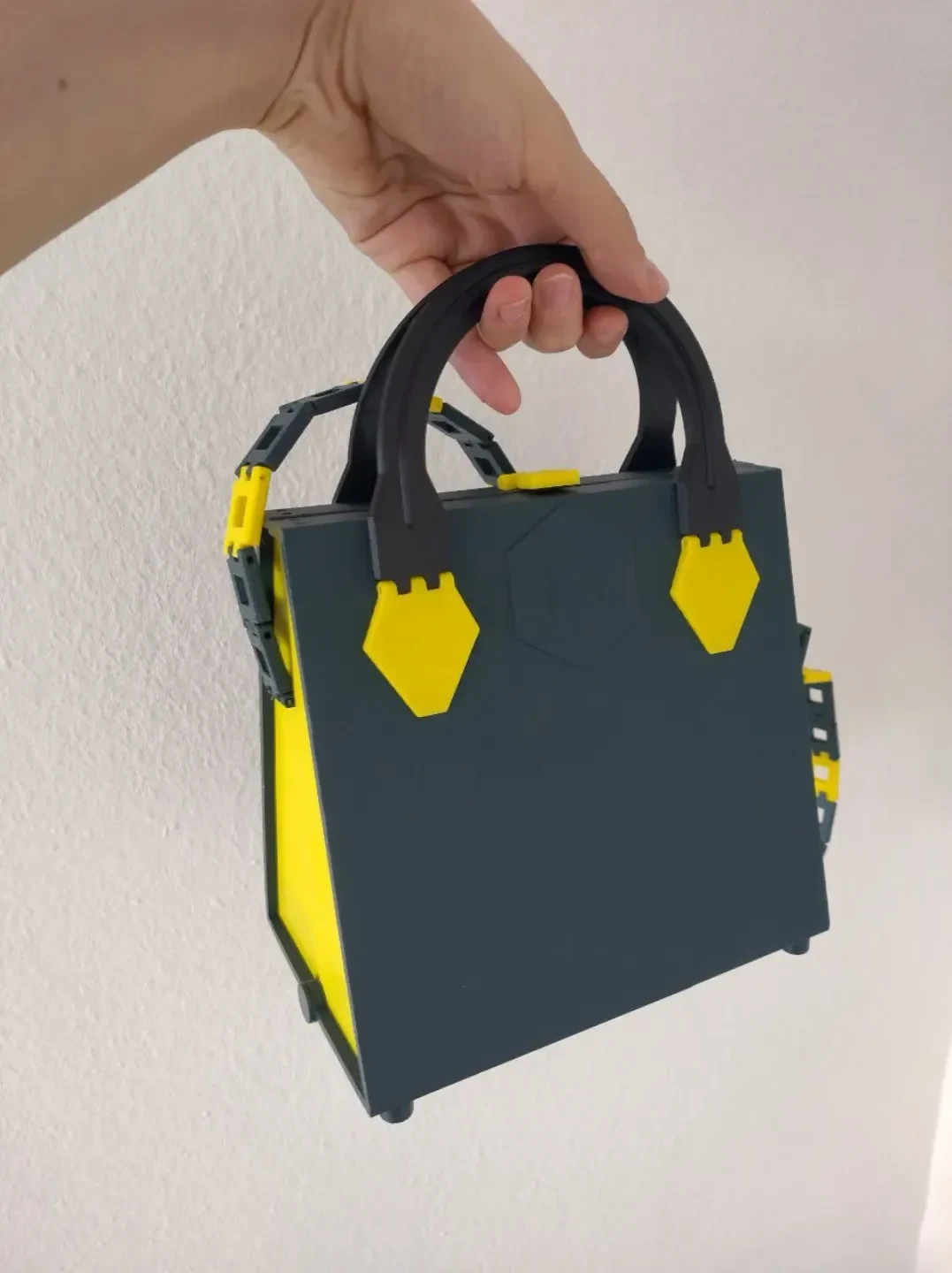

Для чего подойдет эта сумочка? Он без проблем помещается в мой довольно большой телефон (17x8 см), кошелек и ключи. Еще осталось место для других мелких товаров. Размеры сумочки: 18х20х12см без ремня и ручек.

Если есть вопросы, задавайте, рад помочь :)

СБОРКА

Распечатайте следующее:

Деталь Количество Цвет A (серый) Цвет B (желтый)
Базовая самка 1 x
База B «папа» 1 x
Сторона C с креплением для ремня L 1 x
Сторона D с креплением для ремня R 1 x
Сторона E L 1 x
Сторона F R 1 x
G-колышек 40 х
H футов 4 x
Я заканчиваю крышку 2 x
J-коннектор для замыкания 1 x
K-коннектор для ремешка 2 x
L закрытие 1 х

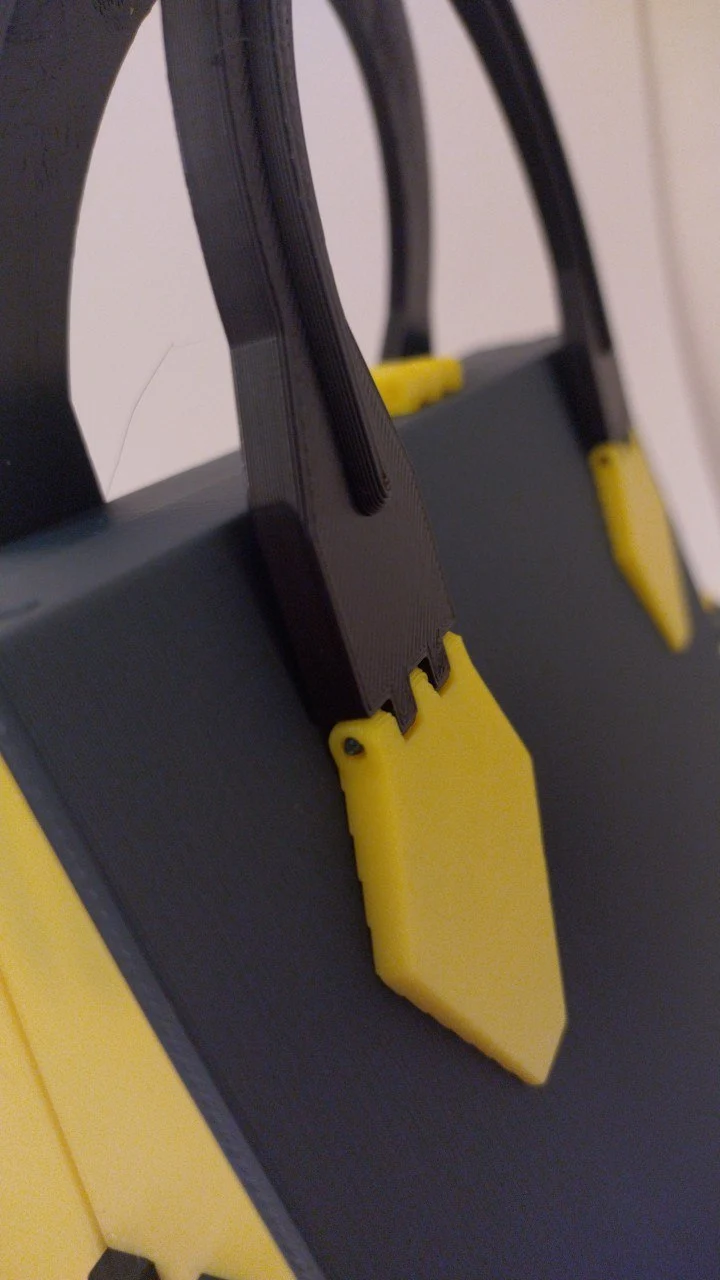

Крепление ручки M 4 x
Ручка N 2 x (черная)
О ссылка 30+ х х
П квадрат 4 х

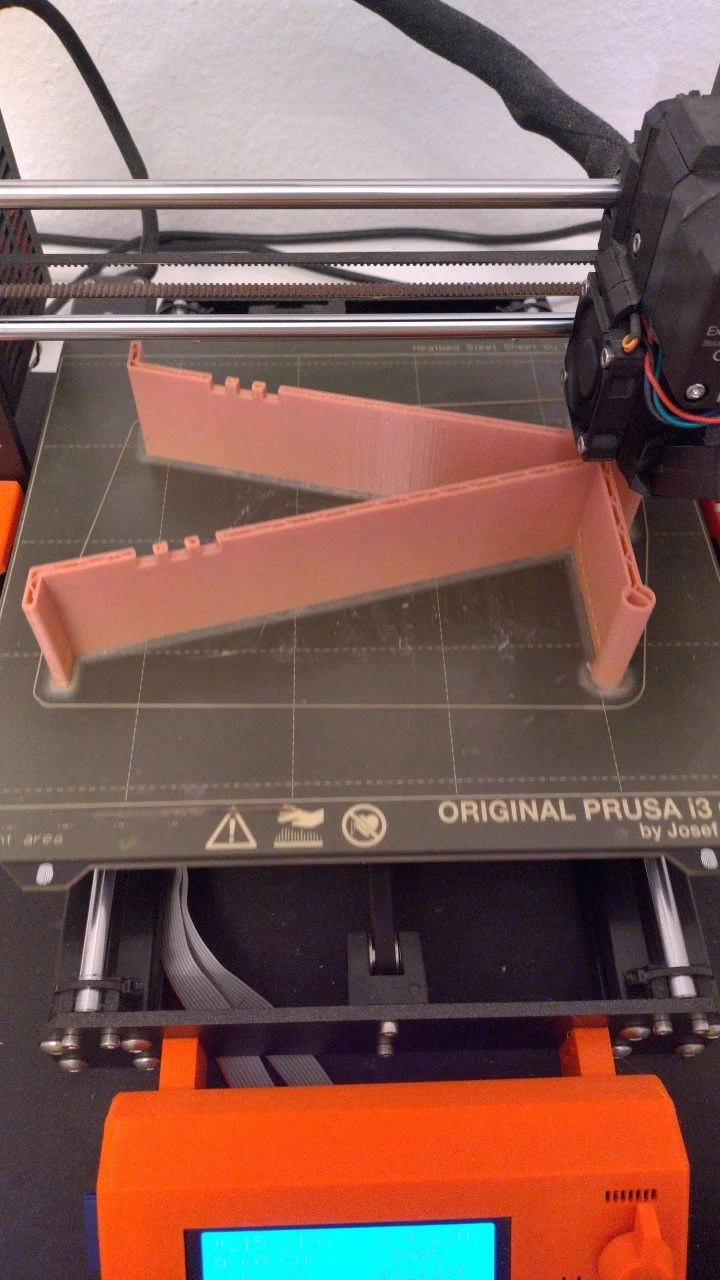

Все детали напечатаны из PLA с высотой слоя 0,3 мм и заполнением 10 процентов. Поддержка не требуется. Используйте приведенную выше таблицу, чтобы убедиться, что все происходит правильно и в нужном количестве. Это также поможет вам, если вы хотите распечатать сумку в том же цвете, что и я.

Все детали должны быть понятны, как их ориентировать на печатном столе, но некоторая информация дается под каждым stl. Не стесняйтесь спрашивать, если вы не уверены.

Фотография — это середина фрагментов A и B.

Необходимые инструменты:

Для сборки понадобится следующее:

Около 1 метра нити PLA 1,75 мм.
Плоскогубцы для обрезки нити
Правитель
Булавка или иголка (чтобы отменить действие, если вы допустили ошибку)
Точный нож (пожалуйста, будьте очень осторожны, я не виноват, если что-то пойдет не так, делайте это на свой страх и риск)

Шаг первый:

Возьмите четыре ножки H и вставьте их в четыре отверстия внизу основания A с внутренней резьбой и основания B с наружной резьбой. Он должен плотно прилегать. Если они совсем не подходят, воспользуйтесь экзато-ножом и осторожно отрежьте колышек, чтобы они подошли.

Шаг в��орой:

Для этого шага потребуются детали от A до G. Колышки G предназначены для вставки в отверстия деталей от A до F и фиксируют их на месте. Детали C-F имеют боковые стороны с небольшими прорезями. Это внутренняя часть. Детали C и D предназначены для базовой вилки Части B. Детали E и F предназначены для базовой внутренней части части A.

Вставьте детали соответствующим ��бразом и вставьте штифты в отверстия. Колышки следует вставлять только пальцами! Если вы допустили ошибку, просто возьмите булавку, вставьте ее в прорезь и вытолкните стержень вверх и наружу. Тогда вы сможете вытащить их плоскогубцами.

Затем вставьте штырь B в гнездо A.

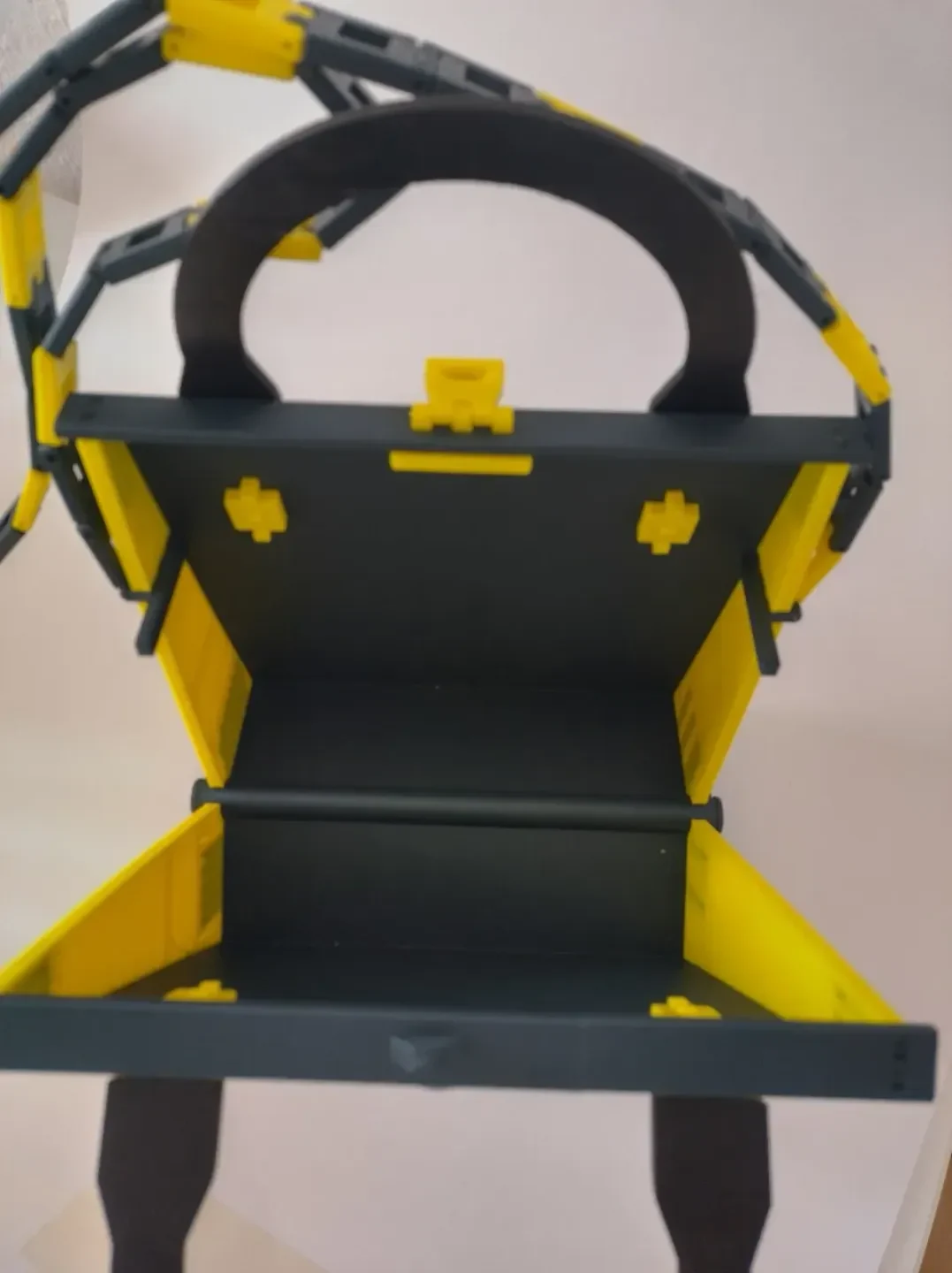

Теперь сумка должна выглядеть так:

(Жёлтый колышек ��редназначен только для демонстрационных целей)

Шаг третий:

Вставьте торцевую заглушку I в боковую часть штекера B. Теперь сумка должна оставаться целой. Вставьте ремешок с соединителем K в детали C и D, находящиеся внутри сумки.

Шаг четвертый:

Вставьте соединитель J для закрытия изнутри в штекер основания B. Закройте сумку и наденьте L-образную застежку. Отрежьте кусок нити шириной 2,0 см. Вставьте его сбоку в большее отверстие, как показано на рисунке. На другой стороне есть небольшое отверстие, куда можно вставить штифт, чтобы разорвать соединение, вытолкнув нить наружу. Эта отмена применима почти к
