Кронштейн для Bosch Powertube на переходной пластине MIK...

Мотивация (английский)

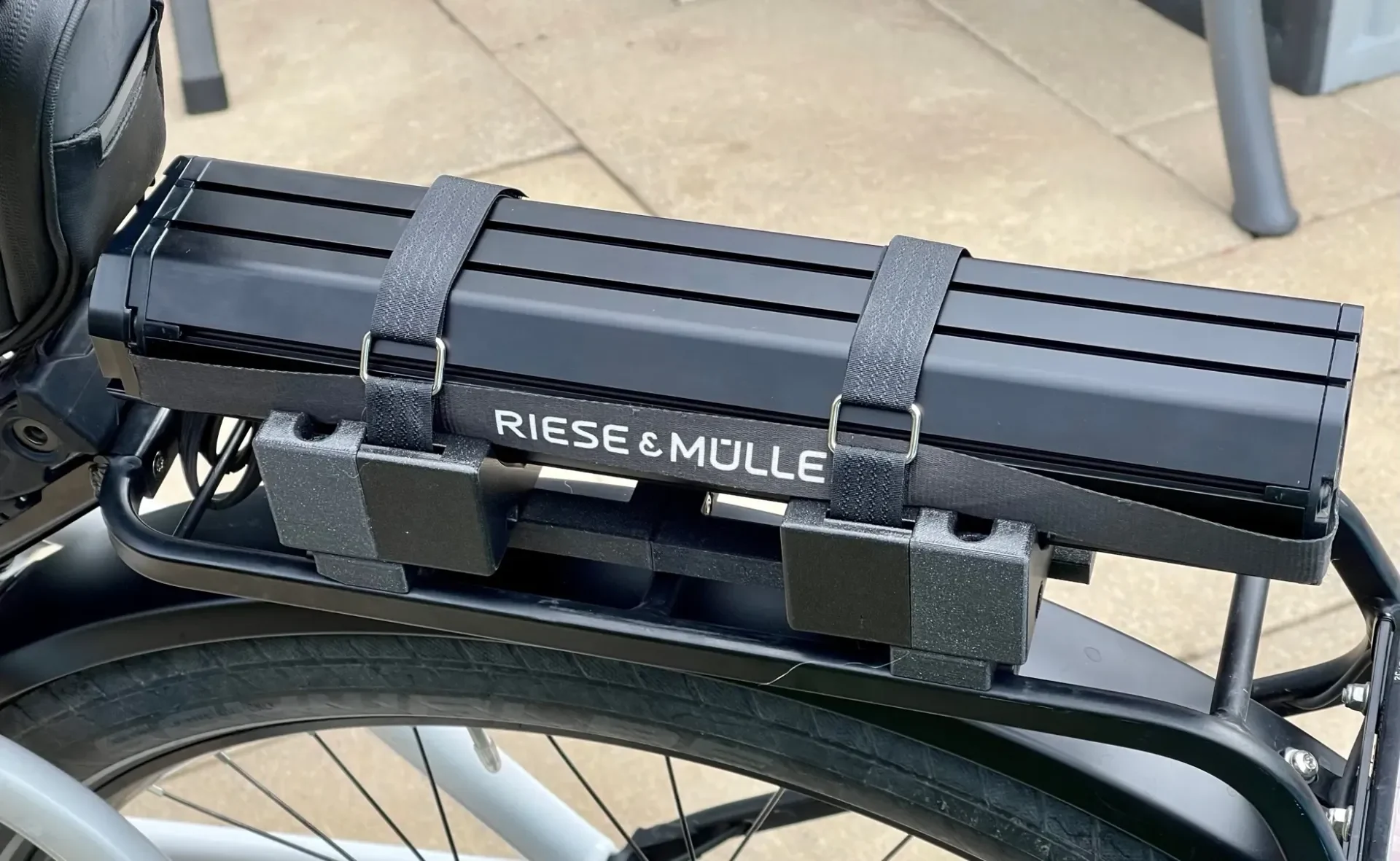

У меня есть второй Bosch Powertube для дальних поездок, я прикрепляю его к багажнику. Мое крепление обеспечивает легкое, стабильное и надежное крепление.

Если для этой цели вам также необходимо крепление, но у вас нет переходной пластины МИК, вы можете либо купить оригинал, либо распечатать мою модифицированную модель.

Если мое крепление окажется вам полезным, буду очень рад комментариям, лайкам, отзывам.

Если вам понравилась эта модель, посмотрите другие мои здесь.

Мотивация (немецкий)

Я хочу использовать трубку Bosch Powertube для быстрого и удобного использования. Meine Halterung ermöglicht eine einfache, sabile und sichere Befestigung.

Это также может быть полезно для вашего любимого автомобиля, а также для лучшей адаптерной платы MIK, если вы можете использовать оригинальную модель или мои модифицированные модели.

Falls ihr meine Halterung nutzlich findet, würde ich mich über Commentare, Likes, Makes sehr freuen. :-)

Необходимые материалы (английский)

Прежде всего: в основном (и вполне возможно, что вполне достаточно) пластинчатые части P1 и P2 можно склеить суперклеем. Я в данном случае предпочитаю винты, поскольку крепление подвергается значительным нагру��кам. Кроме того, точное соединение не всегда легко.

4 винта M5 (не требуются при использовании суперклея)
Шестигранная головка, длина резьбы мин. 20 мм, ширина головки 9,0-9,5 мм
Пример:
https://www.amazon.de/ANSIEDIO-Linsenkopf-Innensechskant-Schrauben-Maschinenschrauben/dp/B08TW5VTND/ref=sr_1_20?__mk_de_DE=%C3%85M%C3%85%C5%BD%C 3%95%C3%91&crid=282I606QHJ4AR&keywords=m5%2Binnensechskant&qid=1661428734&s=industrial&sprefix=m5%2Binnensechskant%2Cindustrial%2C73&sr=1-20&th=1

4 гайки M5 (не требуются при использовании суперклея)

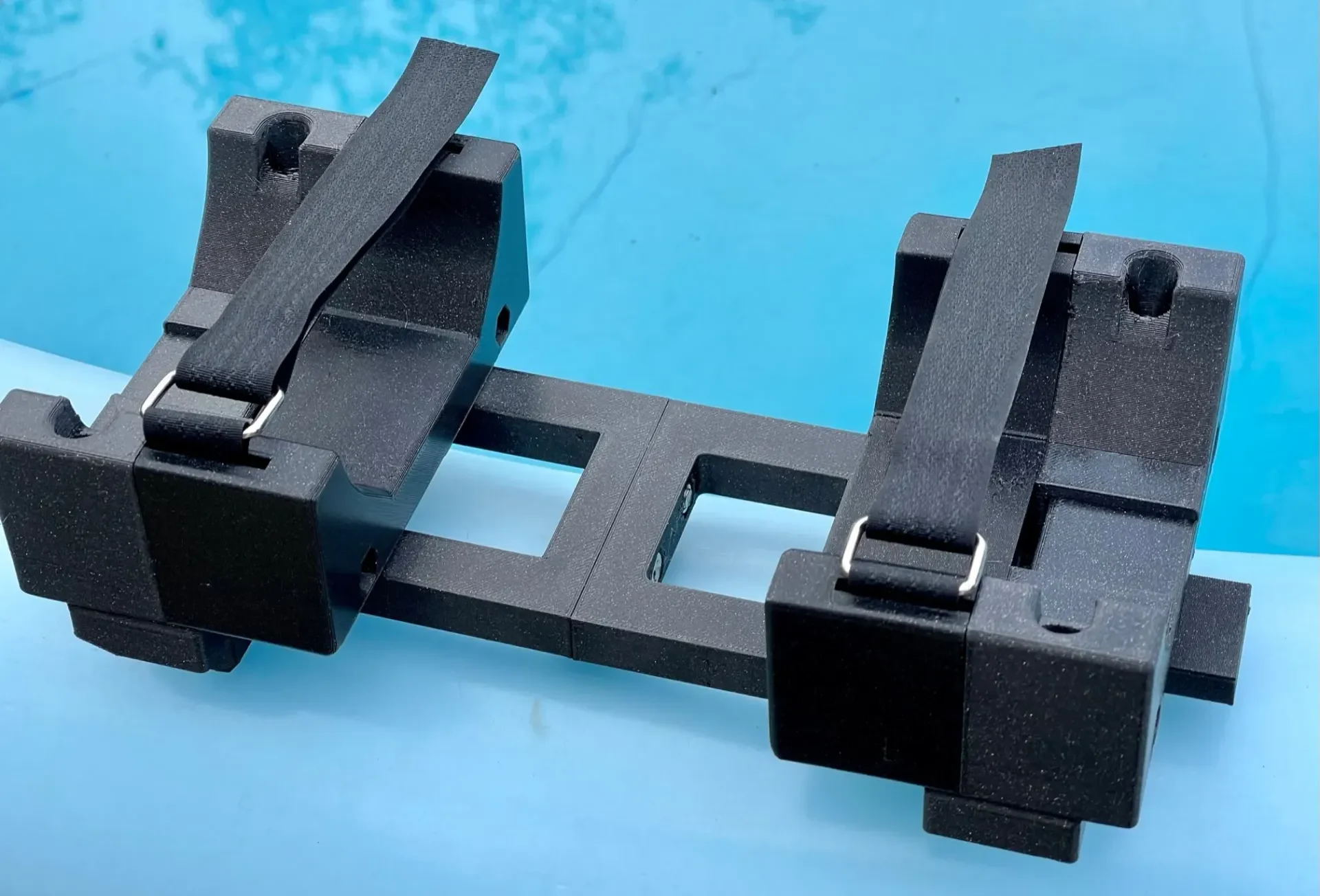

липучка
Ширина макс. 2 см
Пример: https://www.amazon.de/dp/B076LVLZR8/ref=pe_27091401_487024491_TE_item

Позже:

Если вы используете мой вариант MIK (см. выше):

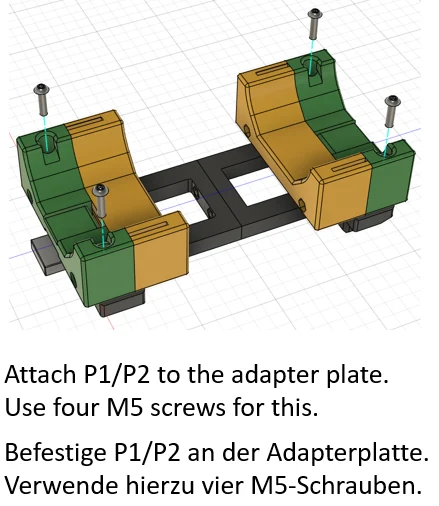

4 винта M5 для крепления кронштейна к «моей» переходной пластине.
Шестигранная головка, длина резьбы мин. 20 мм, ширина головки 9,0-9,5 мм (как указано выше)

Если вы используете оригинальную переходную пластину MIK:
Для крепления используются четыре винта, принадлежащие пластине MIK. Точные размеры назвать не могу.

Erforderliches Material (немецкий)

Вораб: Grundsätzlich — und sehr wahrscheinlich auch völlig ausreichend — können die Plattenteile P1 и P2 mit Sekundenkleber aneinander geklebt werden. Ich bevorzuge in diesem Fall Schrauben, weil die Platte doch deutlichen Belastungen ausgesetzt ist. Außerdem ist eine passgenaue Verklebung nicht immer einfach.

4 x M5-Schraube (nicht erforderlich bei Verwendung von Sekundenkleber)
Innensechskant, Gewindelänge мин. 20мм, Копфбреит 9,0-9,5мм
Бейшпиль:
https://www.amazon.de/ANSIEDIO-Linsenkopf-Innensechskant-Schrauben-Maschinenschrauben/dp/B08TW5VTND/ref=sr_1_20?__mk_de_DE=%C3%85M%C3%85%C5%BD%C 3%95%C3%91&crid=282I606QHJ4AR&keywords=m5%2Binnensechskant&qid=1661428734&s=industrial&sprefix=m5%2Binnensechskant%2Cindustrial%2C73&sr=1-20&th=1

4 x M5-Mutter (nicht erforderlich bei Verwendung von Sekundenkleber)

Клеттбанд
Брейте макс. 2 см
Beispiel: https://www.amazon.de/dp/B076LVLZR8/ref=pe_27091401_487024491_TE_item

Шпетер:

Falls du «meine» MIK Variante verwendest (s.o.):
4 шт. M5-Schraube для подвешивания и «моей» адаптерной пластины.
Innensechskant, Gewindelänge мин. 20мм, Копфбрейте 9,0-9,5мм (wie oben)

Falls du die Original-MIK-Adapterplatte:
Zur Befestigung werden hier die vier zur MIK Platte gehörenden Schrauben verwendet. Die genauen Maße kann ich nicht nennen.

Настройки печати (английский)

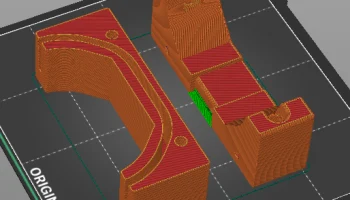

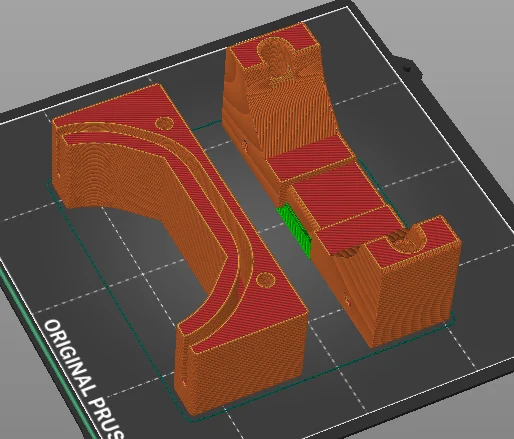

Распечатайте обе части, P1 и P2, дважды.

Поскольку крепление используется снаружи, PLA не подходит из-за воздействия ультрафиолета. PETG здесь гораздо лучший выбор.

Я распечатал все детали с заполнением 30%.

Для частей P1 требуется некоторая поддержка.
Часть P2 можно распечатать без подставки.

Druckeinstellungen (немецкий)

Drucke beide Teile, P1 и P2, zweimal.

Если устройство не работает, PLA не подвергается воздействию УФ-излучения, но не работает. PETG — это лучший вариант для Валя.

Alle Teile habe ic
