Настольное приспособление для постукивания........

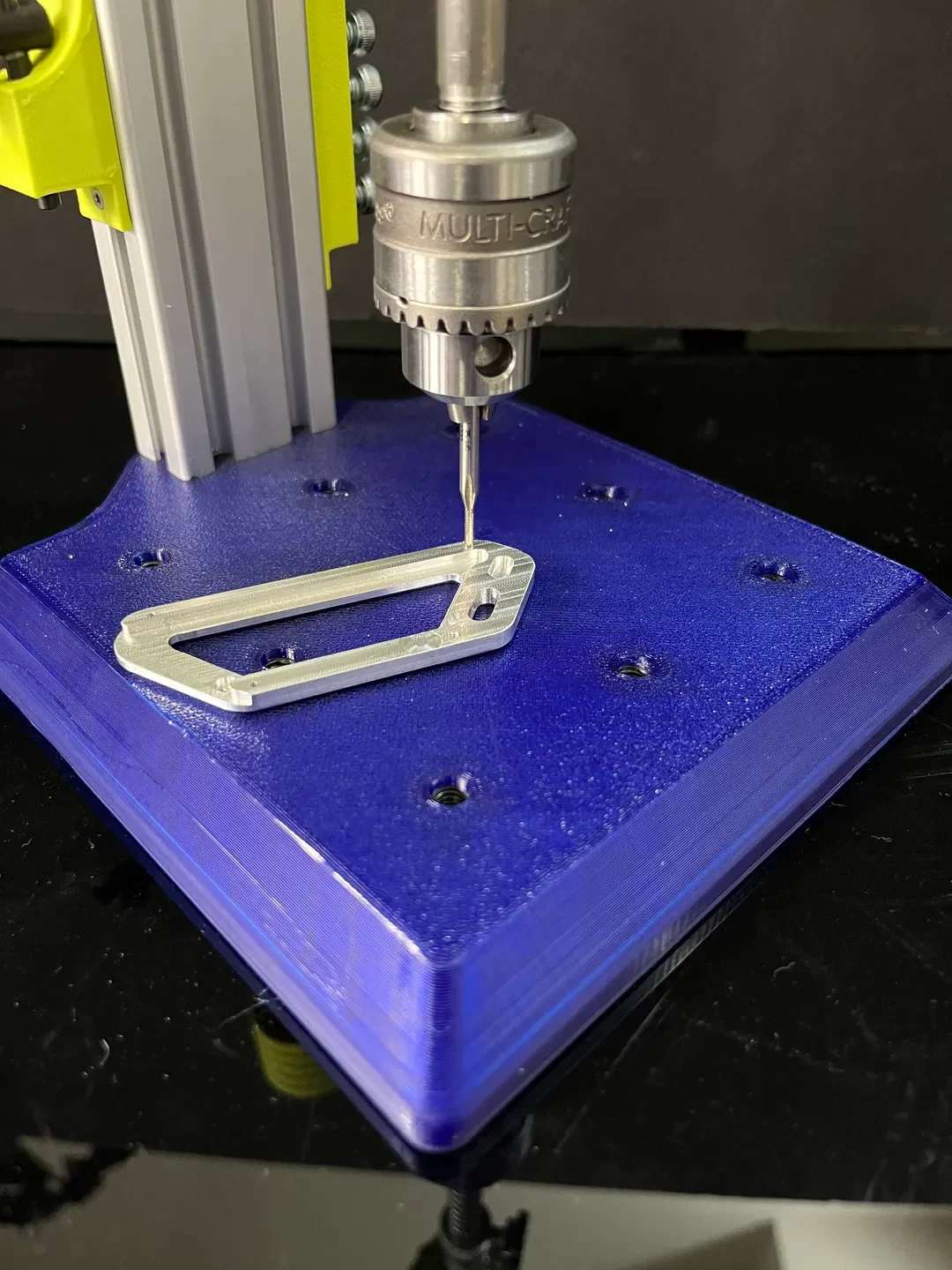

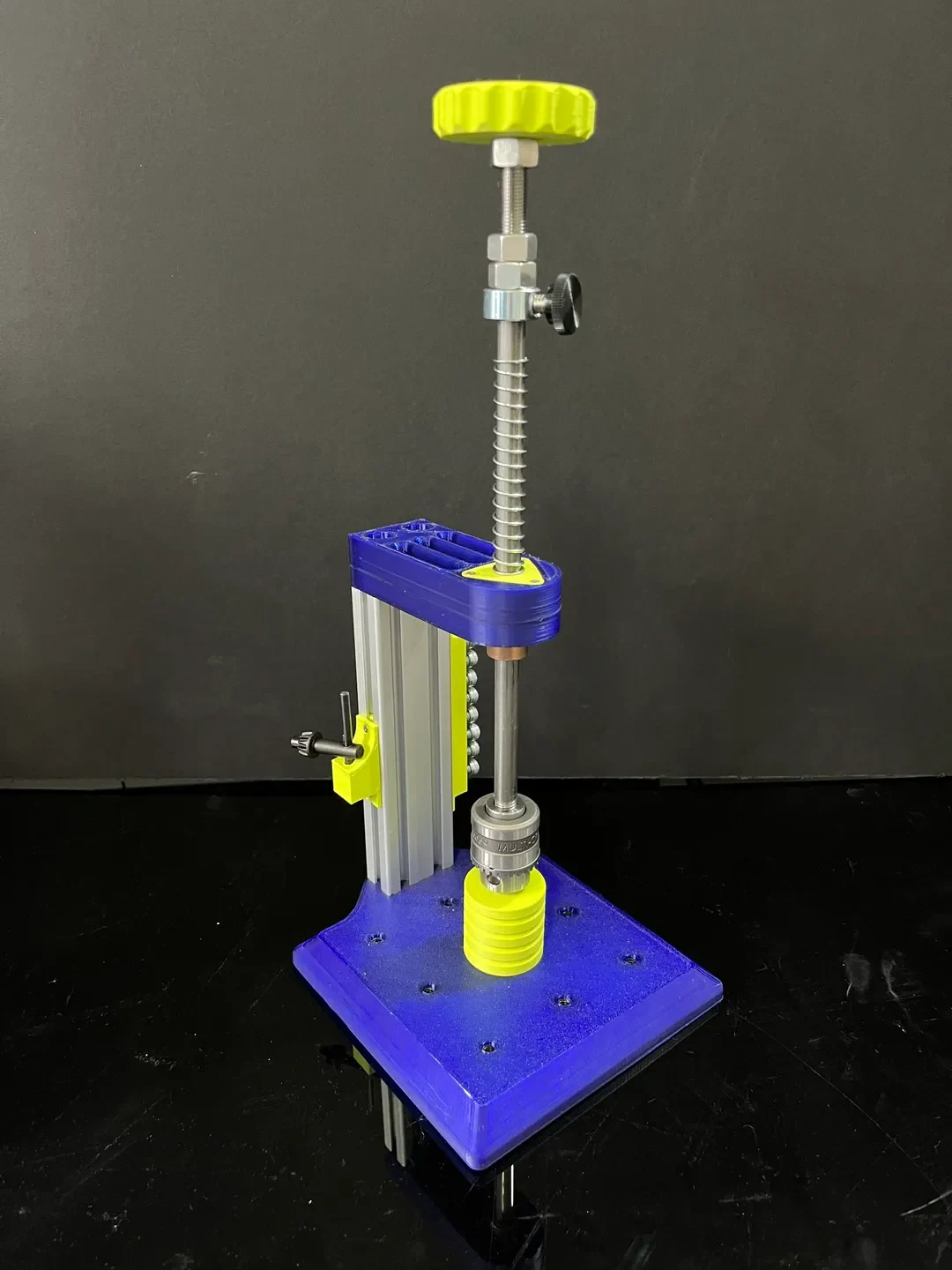

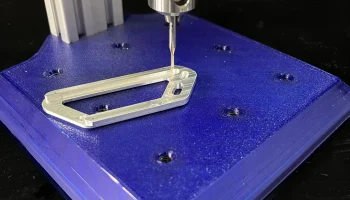

Это приспособление для нарезания резьбы идеально подходит для изготовления небольших резьбовых отверстий, не опасаясь сломать метчики. Приспособление гарантирует, что ваши метчики будут находиться в идеальном вертикальном положении, что упрощает и повторяет операции. Вы также можете использовать его для сверления небольших отверстий вручную, завинчивания небольших винтов или любых других операций, требующих поддержания перпендикулярной ориентации при вращении.

Я включил STEP-файл всей сборки; не стесняйтесь вносить изменения и т. д., и если вы сделаете что-нибудь классное с этим дизайном, я буду рад это увидеть!

Пожалуйста, прочитайте все инструкции перед началом!

Печатные детали

Я настоятельно рекомендую распечатать детали рычага и основания из чего-то, что может противостоять нагрузкам. Я использовал ПЭТГ. PLA не идеален для этих компонентов, поскольку он склонен к деформации под постоянным давлением, но подходит для остальных деталей. Ни одна из частей не требует опор и уже должна быть в правильной ориентации для печати.

Важно, чтобы кронштейн и основание были абсолютно плоскими. Если у вас возникли проблемы с короблением или подъемом во время печати, рекомендуется использовать широкие поля. Вы также можете слегка нагреть детали феном или тепловым пистолетом и прижать их между двумя плоскими поверхностями, пока они остывают, чтобы они стали идеально плоскими.

Вам понадобится по одной каждой части.

Tapping_jig_arm
tapping_jig_base
tapping_jig_bearing_retainer
tapping_jig_knob — эта деталь предназначена для вставки шестигранной гайки в середине печати. Если вы не хотите этого делать, попробуйте вместо этого Tapping_jig_knob-alt. Функциональной разницы между ними нет, только эстетическая.

Дополнительные аксессуары

Эти аксессуары не обязательны для работы приспособления, но могут улучшить удобство использования. Для аксессуаров chuck_key_holder и Screw_holder рекомендуется высота слоя 0,2 мм, поскольку они имеют встроенные отрывные опоры.

tapping_jig_chuck_rest — эту деталь можно поместить под патрон, когда приспособление не используется, чтобы уменьшить нагрузку на раму и предотвратить любую деформацию с течением времени.
Tapping_jig_chuck_key_holder — кронштейн для хранения ключа патрона, когда он не используется.

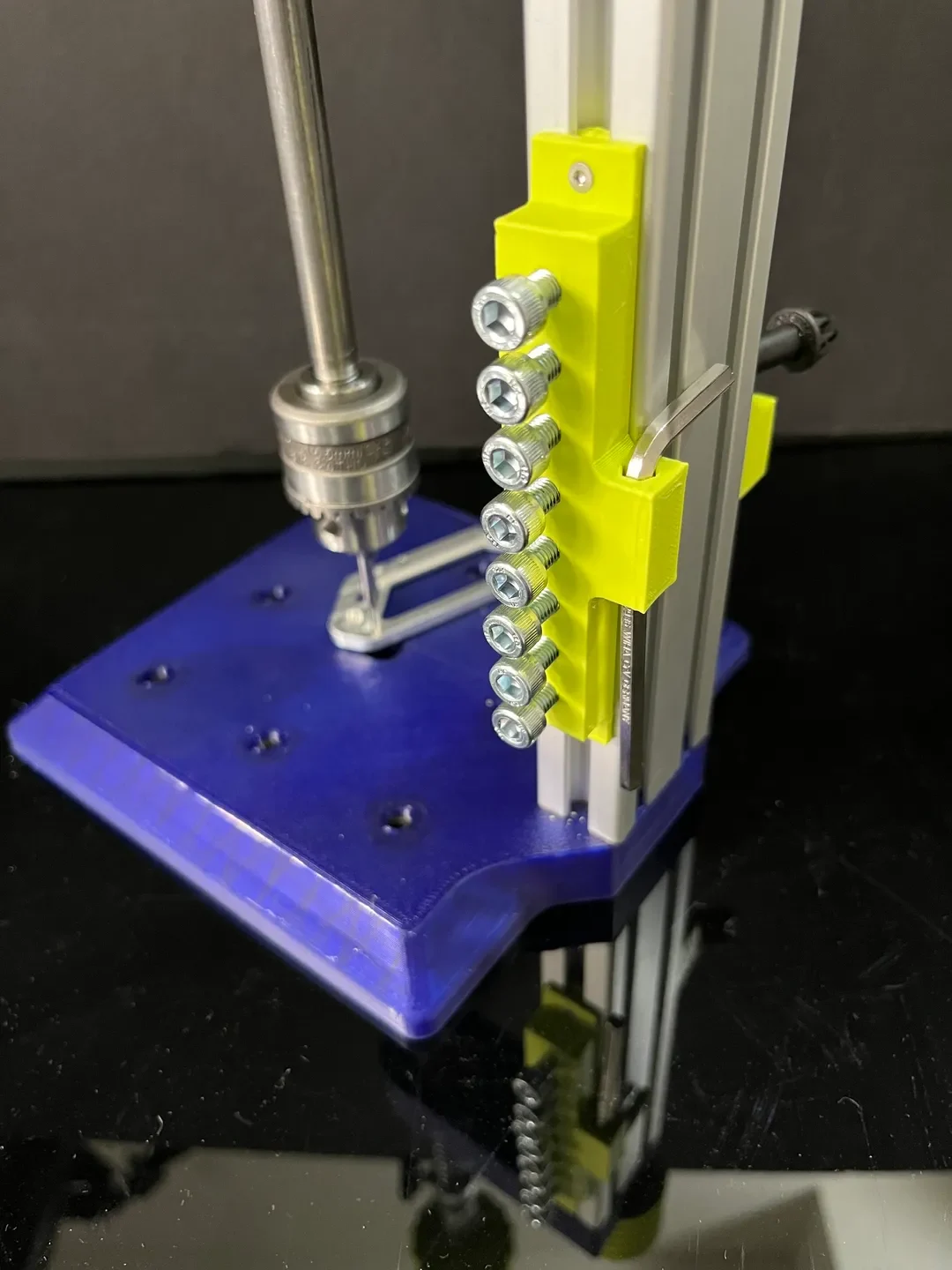

tapping_jig_screw_holder — Кронштейн для хранения винтов М5 (которые входят в отверстия в основании), а также шестигранного ключа на 4 мм.

Дополн��тельное оборудование

Для сборки приспособления потребуется следующее оборудование. Я включил ссылки на каждую часть от McMaster-Carr, но вы можете найти их в другом месте.

Требуемое оборудование

1 шатун с резьбой 3/8 дюйма — я обрезал один конец, чтобы он соответствовал глубине резьбы сверлильного патрона. Это не обязательно, но это добавляет немного дополнительного зазора.

1x сверлильный патрон с резьбой 3/8"-24

1x 3/8" внутренний диаметр, 5/8" наружный диаметр, 7/8" подшипник скольжения с плечом

1 направляющая с Т-образным пазом 40 x 20 мм, длина ~ 6 дюймов. Длина не имеет решающего значения, но 6 дюймов подходят для большинства применений.

4 шестигранные гайки 3/8"-24 — можно обойтись всего двумя (для ручки), но можно использовать еще две, чтобы обеспечить надежную фиксацию в верхней части вала (см. рисунки).

7 винтов с плоской головкой M2 x 8 мм. Вам понадобится только 3, если вы не печатаете какие-либо аксессуары. Для каждого кронштейна требуется 2 винта.

4 винта M5 x 20 мм с головкой под торцевой ключ

1x метчик M5

1 метчик М2 — используется только для нарезания резьбы по пластиковым деталям, и это можно сделать, просто вкрутив винт. Тем не менее, с метчиком гораздо проще и надежнее.

1x вороток

Дополнительное оборудование

1 воротник вала 3/8 дюйма — используется в качестве ограничителя глубины. Вы можете собрать приспособление и без него, но это значительно упрощает установку/извлечение насадок.

1 винт с накатанной головкой ¼ дюйма-20 — для замены установочного винта в воротнике, позволяющего регулировать его без инструмента.

1 внутренний диаметр 3/8 дюйма, пружина сжатия 3 дюйма — используется дл�� защиты приспособления от внезапных падений вала и дает возможность добавить пружинящее усилие при нарезании резьбы.

8 шестигранных гаек M5 — они вставляются в нижнюю часть основания и могут использоваться вместе с винтами M5 для фиксации.

8 винтов M5 x 10 мм — используются в сочетании с шестигранными гайками M5 для крепления.

1 шестигранный ключ на 4 мм — используется для закручивания винтов M5. Для сборки подойдет любой тип шестигранного ключа, но есть прорезь.
