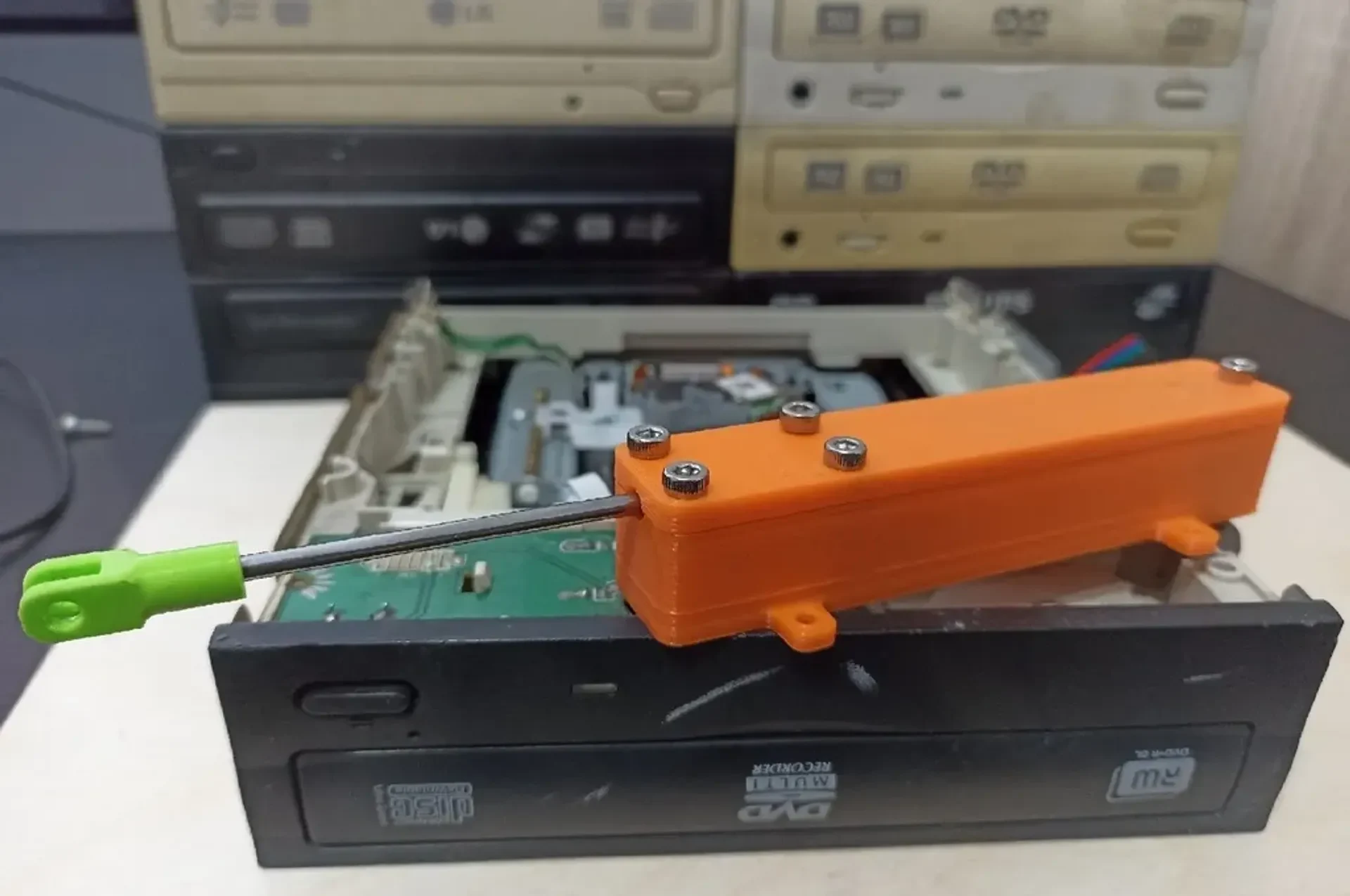

Линейный актуатор с шаговым двигателем от оптического при..
[ОБНОВЛЕНИЕ]
Вот моя модернизированная модель со встроенными концевыми выключателями: https://www.thingiverse.com/thing:5173219

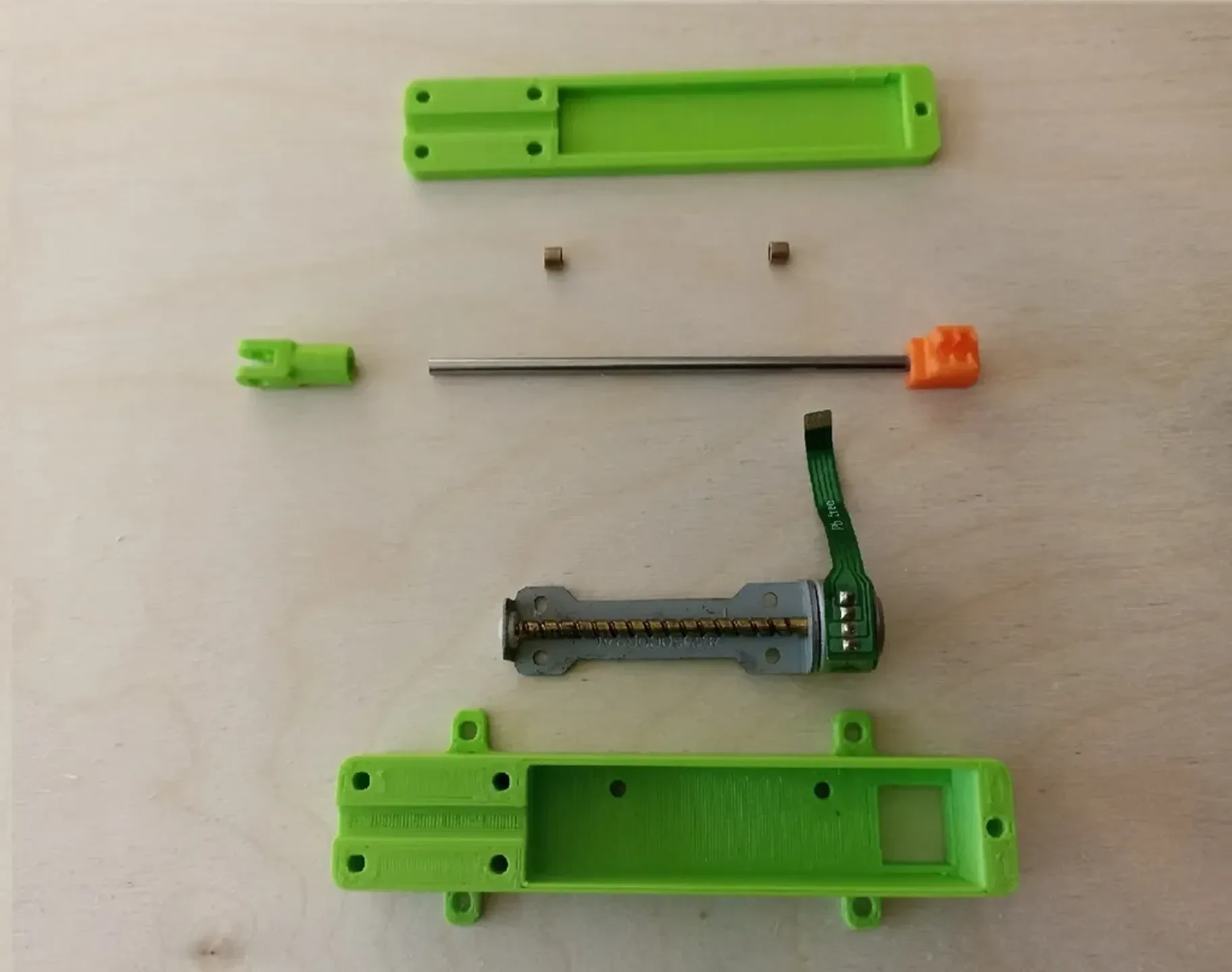

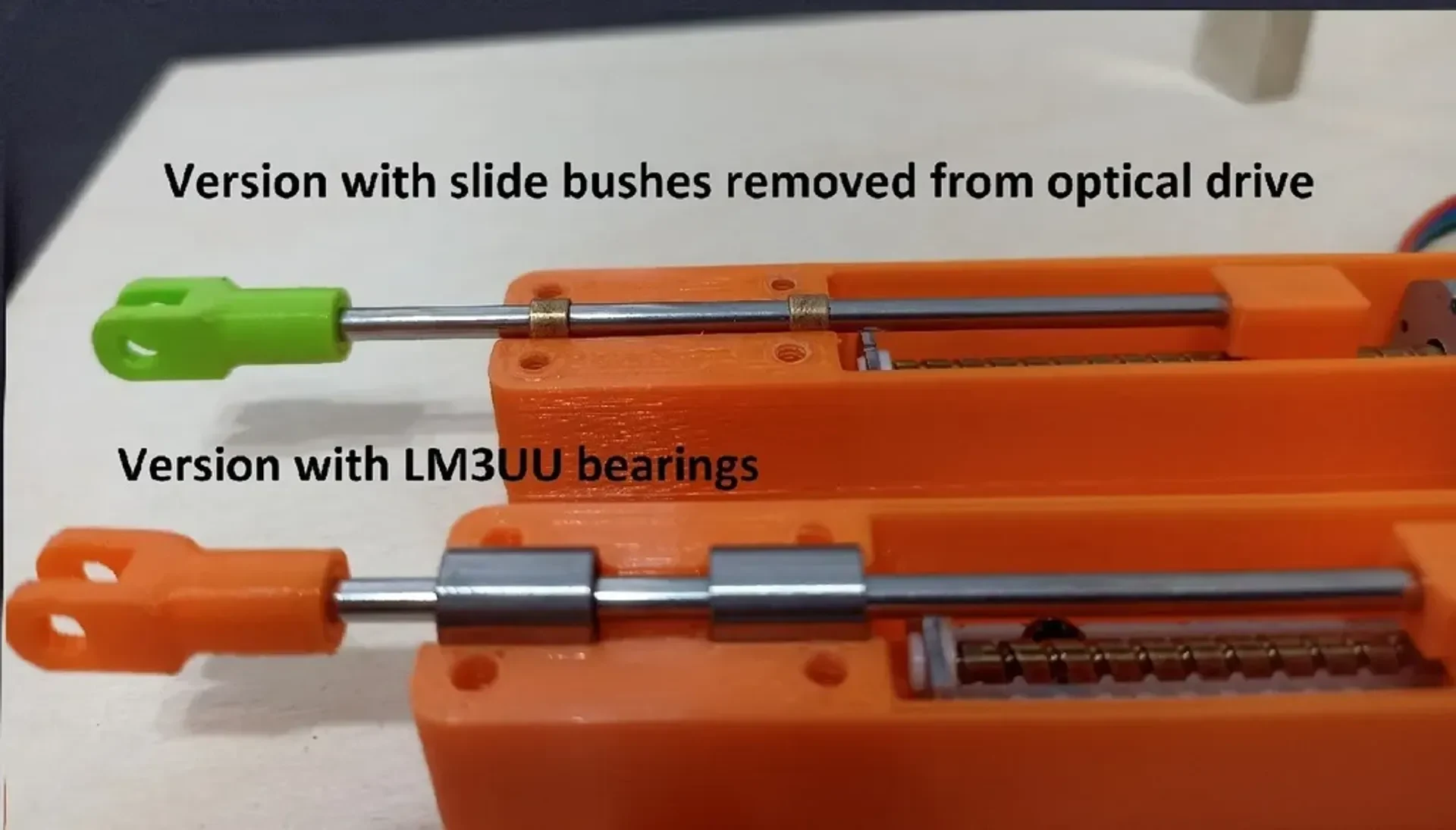

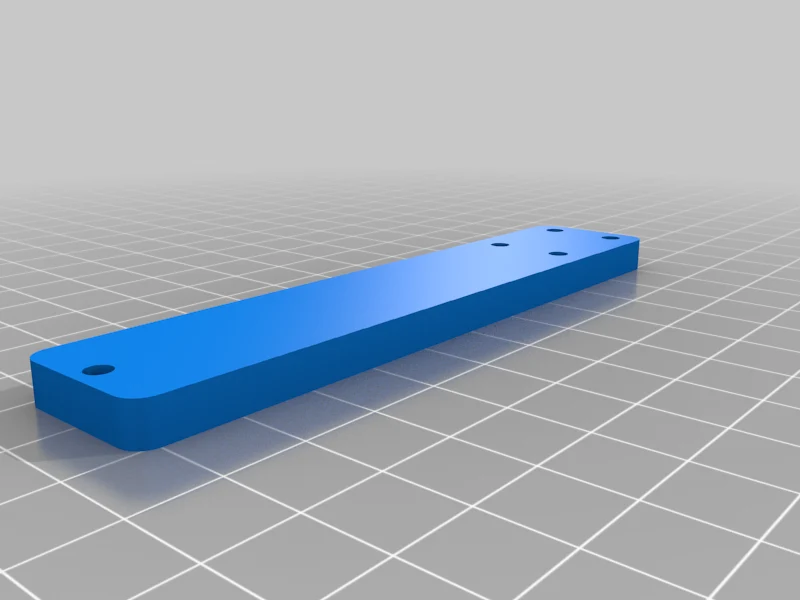

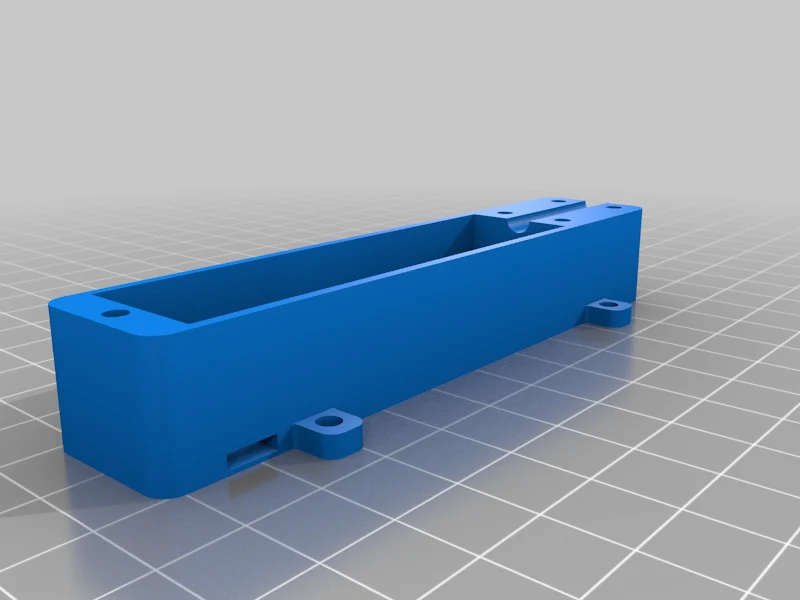

Мне нужно было много крошечных линейных приводов, поэтому я спроектировал что-то вроде этого. В большинстве случаев все детали, необходимые для сборки, можно найти в компьютерных оптических приводах, но я также добавил версию с линейными подшипниками вместо латунных втулок (они есть не во всех приводах). Версия с линейными подшипниками, на мой взгляд, лучше, но обе работают хорошо. Детали, необходимые от привода компакт-дисков/DVD:
-3 мм вал
-линейный шаговый двигатель

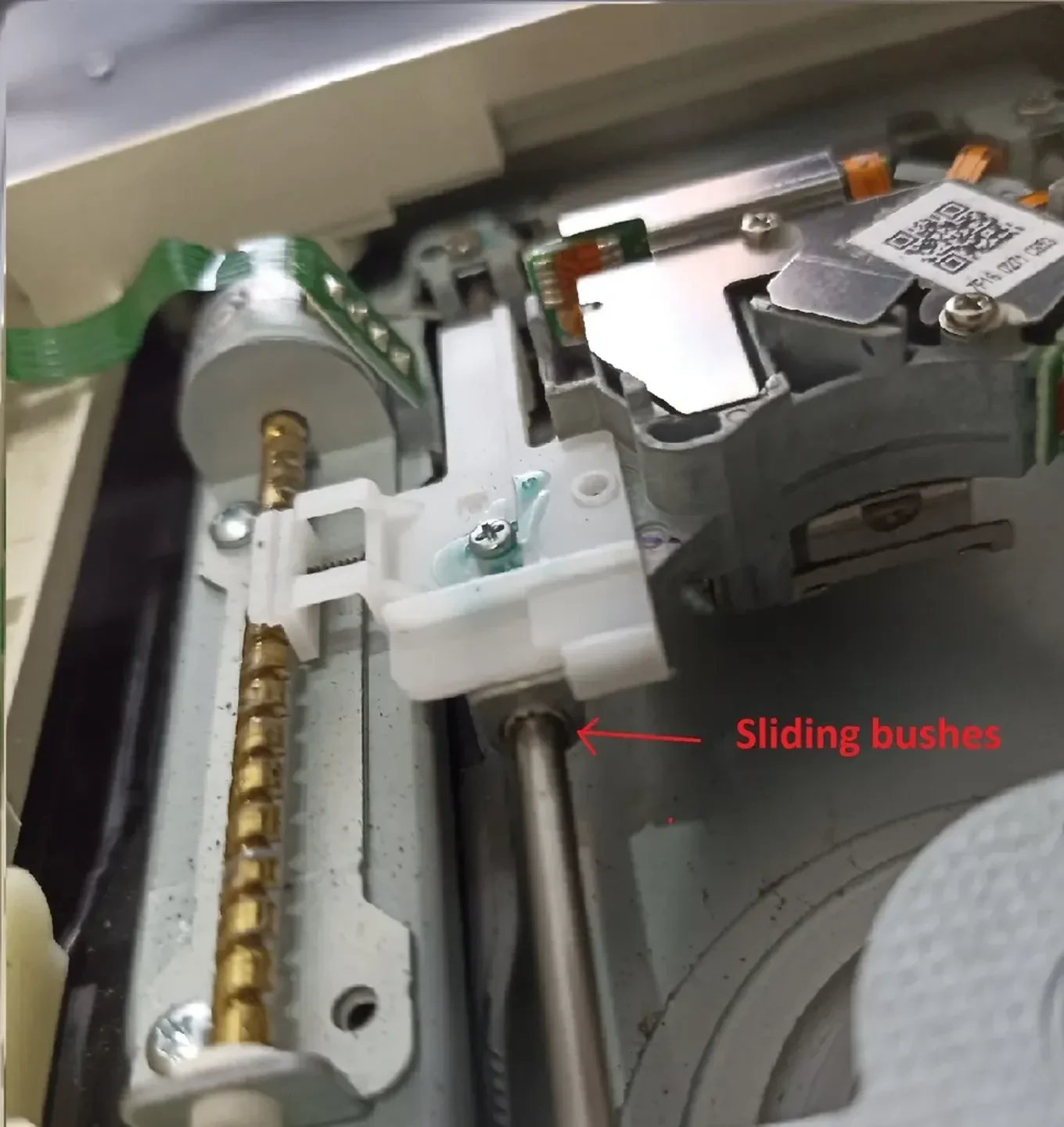

-скользящие втулки (если в приводе нет латунных направляющих втулок, используйте 2 подшипника ЛМ3УУ)
-Винты М3

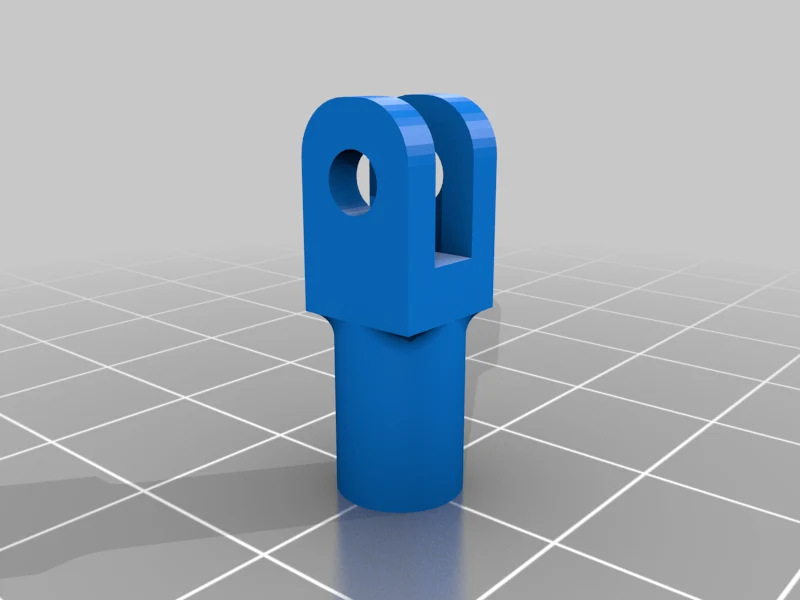

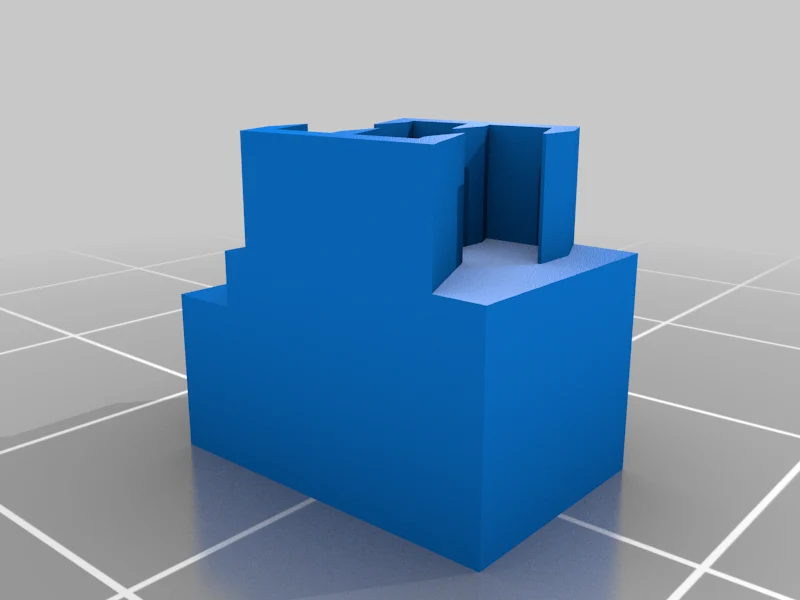

Детали, расположенные на валу (муфта и гайка), следует наносить клеем. В некоторых шаговых двигателях отверстия необходимо увеличить, чтобы они подходили под винты М3.
Как это работает: https://youtu.be/nML0P0cFWjI
При необходимости линейные медведи (выберите вариант LM3UU): https://s.click.aliexpress.com/e/_AsEc8S
Файлы шагов: https://drive.google.com/drive/folders/1dXIVqyzUB_mrgUrEh6H3EsR2uR3m4u6S?usp=sharing.
Настройки печати
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,1 для гайки и сцепления
Категория: Робототехника
