Perfect Hinge (полностью напечатан, без фурнитуры) 40 мм...

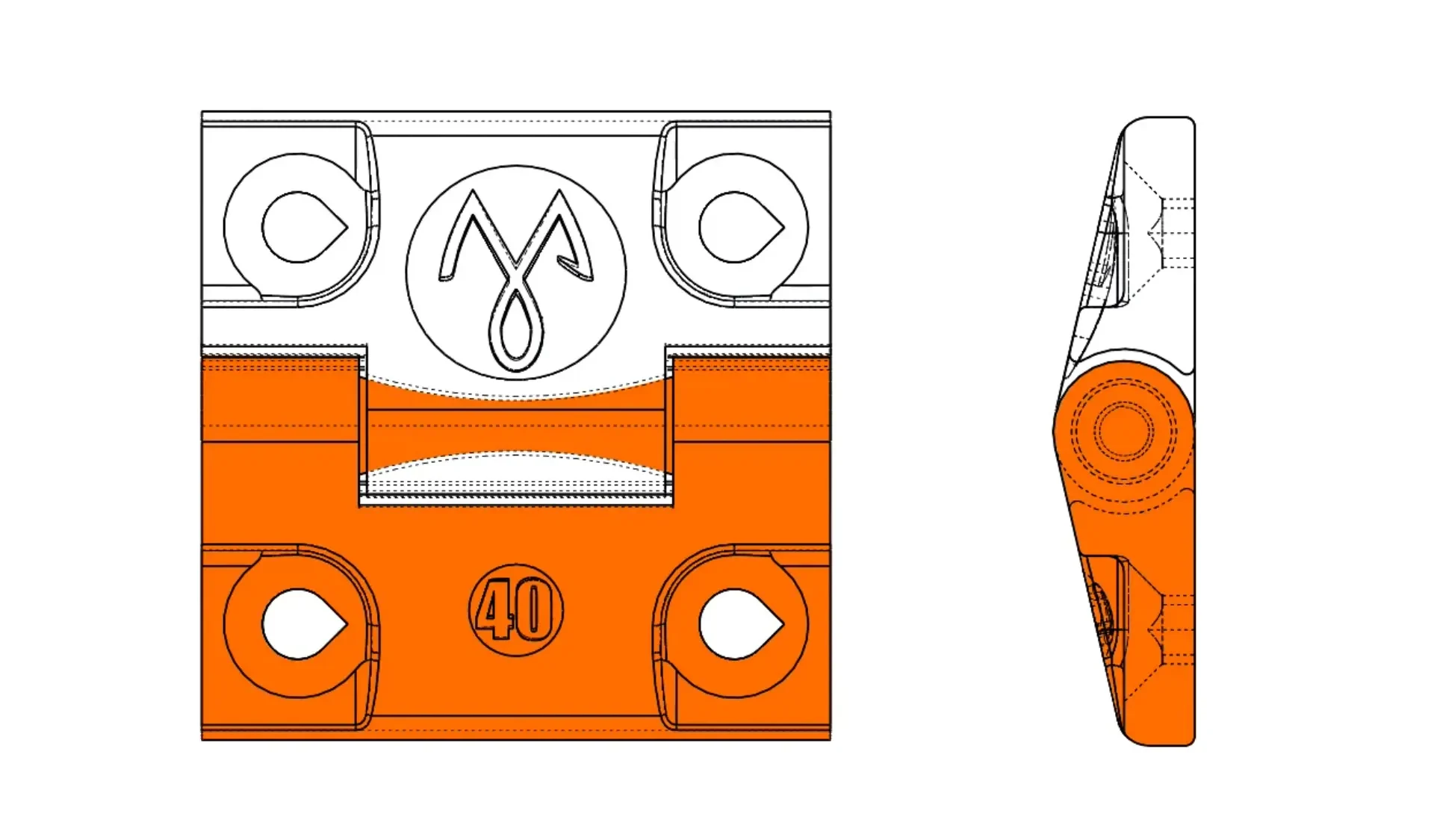

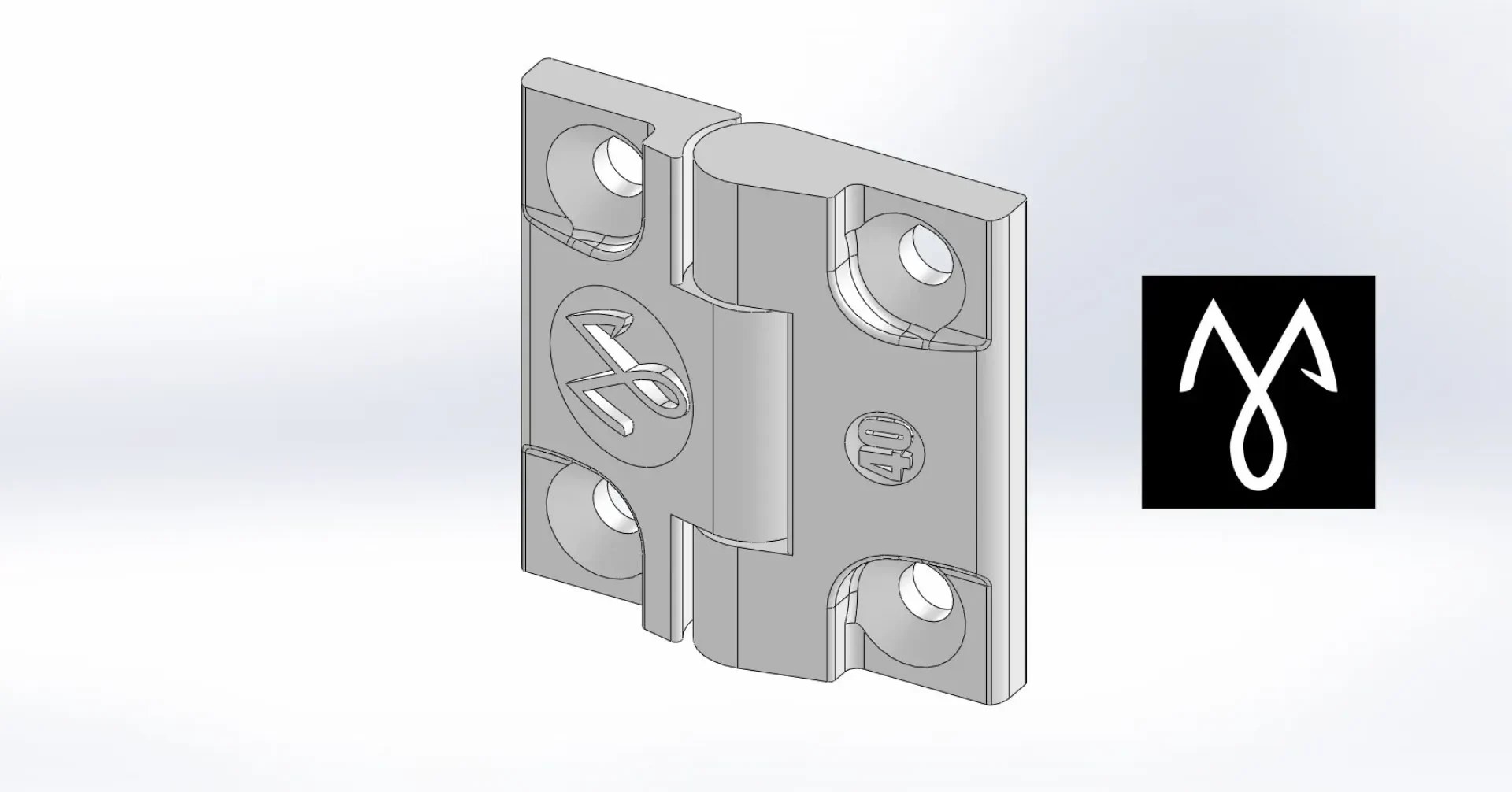

Петля, которую можно распечатать за один шаг. Основной размер составляет 40 мм и подходит для обычных винтов с конической головкой.
Что делает эту петлю идеальной?
Петли, напечатанные на 3D-принтере, в большинстве случаев хрупкие. На это есть несколько причин. Во-первых, вы не сможете сделать шарнир более массивным, если не увеличите его размер. Во-вторых, когда добавляется металлический штифт, костяшки пальцев становятся слабым местом, потому что металл намного прочнее пластика, и общая хрупкость увеличивается, несмотря на металлический штифт. Итак, вопрос: как добиться максимальной прочности с полностью напечатанной петлей ограниченного размера? Если штифт и корпус тонкие, шарнир будет слабым, если оба толстыми, шарнир будет слишком большим. Поэтому я предполагал распределить силу между штифтом и суставами вокруг штифта переменного размера. Прототипирование показало, что это неплохая идея: получить более прочные детали на небольшой площади. Поскольку переменная толщина сбалансирована между деталями, вы получаете преимущества толстого штифта и толстого сустава, в то время как эти детали не являются толстыми по всей своей форме.
Очевидно, что модуль Юнга термопластов не позволяет получить такую же прочность, как у металлического шарнира того же размера, поскольку ��апечатанная деталь должна быть как минимум в 80 раз толще, чтобы приблизиться к эталонной прочности стального шарнира. Но хитрость с переменным валом в сочетании с клиновидной формой дает довольно прочный шарнир для такого размера и материала.
Этот шарнир занял второе место на конкурсе 3D-печати Instructables летом 2016 года :)
Примечания:

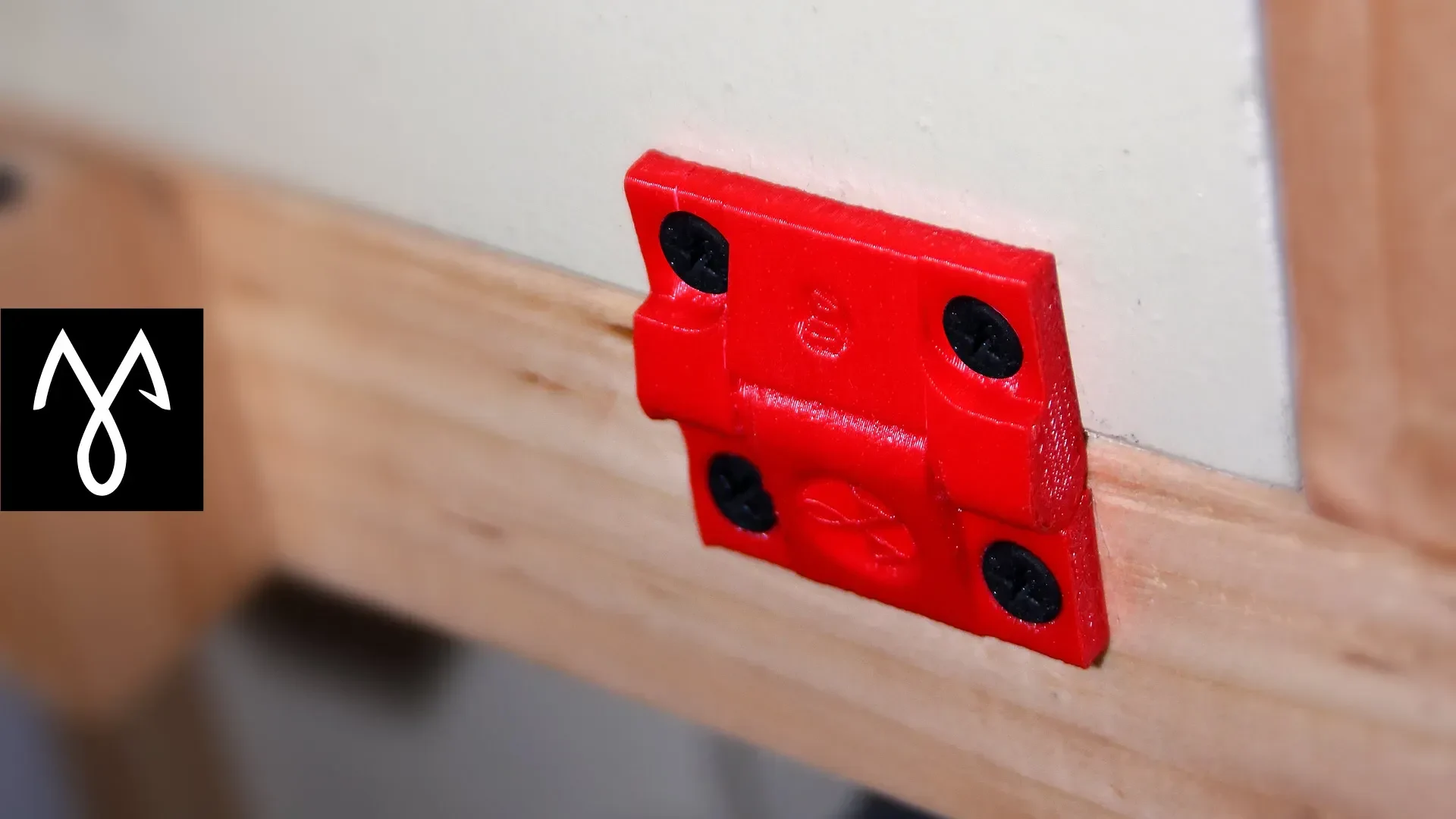

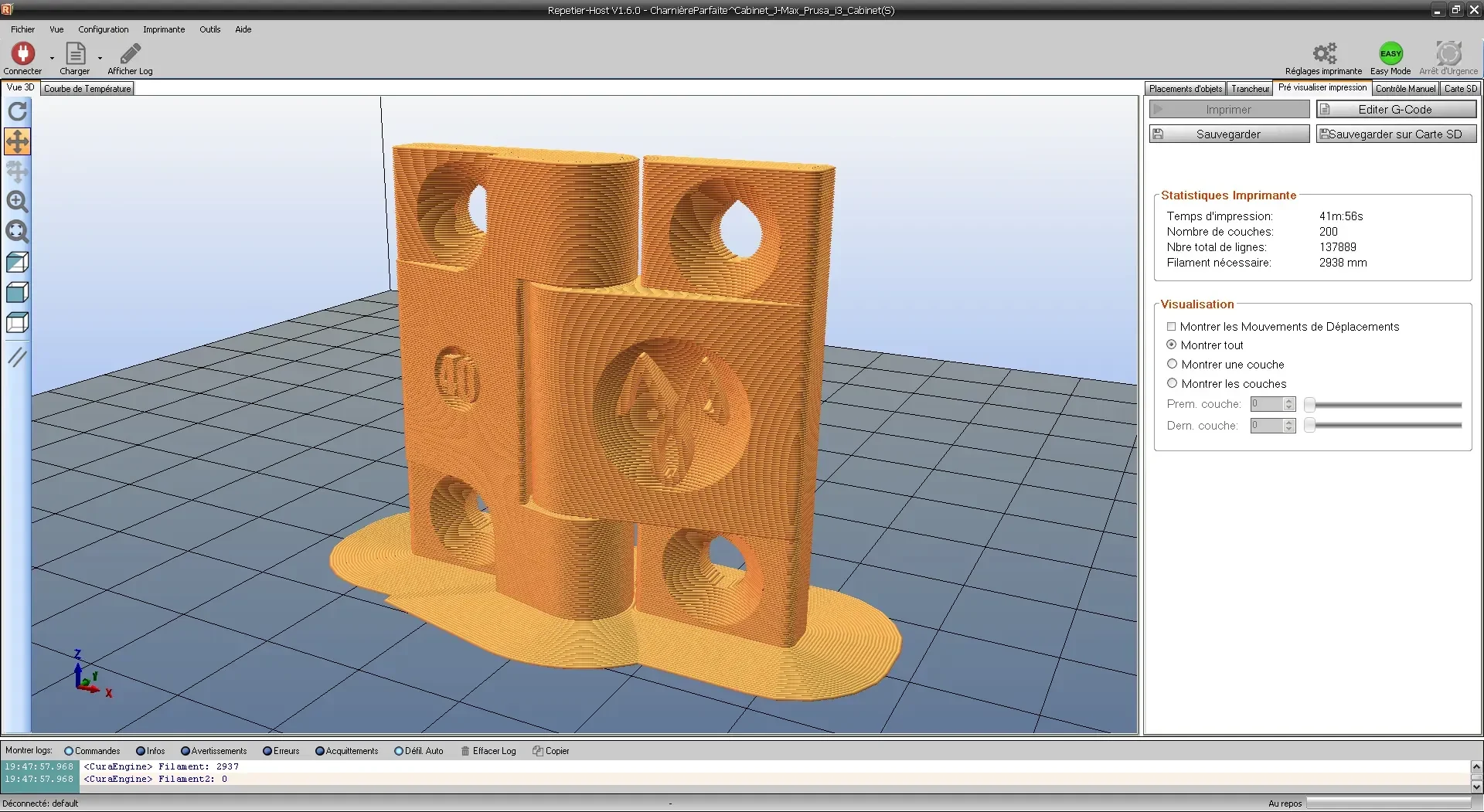

Пожалуйста, распечатайте петлю, стоящую вертикально. Вы можете использовать шурупы для гипсокартона, как я сделал на картинке выше. В противном случае диаметр потайного отверстия составляет 4 мм (1/8 дюйма). Просто нажмите на петлю, чтобы она открылась в первый раз, и наслаждайтесь.
