Домашняя автоматизация: интеллектуальное реле управления ..

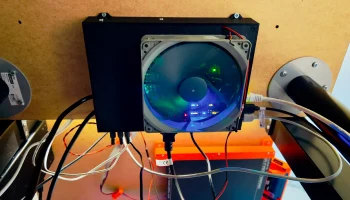

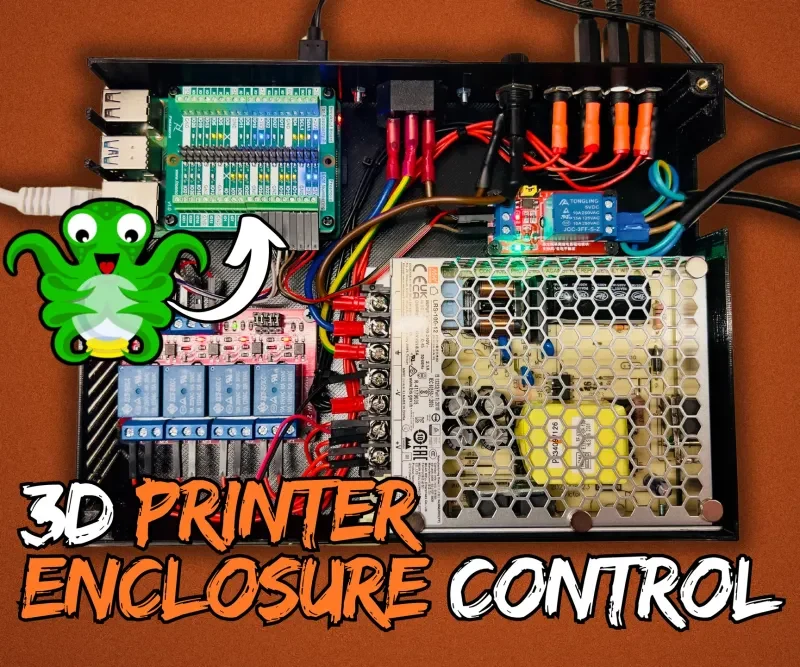

Изготовленный на заказ блок управления релейным переключателем может стать отличным дополнением к вашему оборудованию для 3D-печати! Для тех, кто любит 3D-печать и занимается творчеством, этот проект идеально подойдет, поскольку он проведет вас через процесс создания усовершенствованной системы управления, которая будет безупречно работать с существующей настройкой. Управляя ключевыми компонентами, такими как освещение, вентиляция и электричество, этот релейный блок управления позволяет автоматизировать и улучшить корпус вашего 3D-принтера. В зависимости от уже имеющихся у вас компонентов общая стоимость этого проекта может варьироваться от 100 до 150 долларов.

Список материалов

Ниже приведен список необходимых запчастей, включая ссылки для покупки.

Блок питания Mean Well LRS-100-12 12 В постоянного тока, 8,5 А, 102 Вт — обеспечивает надежное питание периферийных устройств и реле.
Raspberry Pi 4B+ (8 ГБ ОЗУ) — управляет релейными модулями и запускает OctoPrint.
Коммутационная плата Freenove для Raspberry Pi — упрощает подключение к контактам GPIO Raspberry Pi.
Плата 4-контактного релейного модуля (5 В) — управляет несколькими внешними устройствами, такими как освещение и системы вентиляции.
Плата одностороннего релейного модуля (5 В) — предназначена для включения и выключения 3D-принтера.
Четыре пары разъемов постоянного тока размером 5,5x2,1 мм (мама и штекер) — облегчают подключение питания к внешним устройствам, включая освещение и вентиляторы.
140-мм вентилятор — для охлаждения Raspberry Pi, реле и блока питания. Подойдет любой вентилятор, но я использовал Noctua Redux из-за его бесшумной работы.
Красный силиконовый провод 26 AWG — для подключения питания
Черный силиконовый провод 26 AWG — для заземления
8-контактный ленточный кабель длиной 5 метров — для соединений Dupont
Разъемы DuPont «папа» — для подключения ленточного кабеля.
Корпус штыря — для подключения ленточного кабеля.
Латунные вставки М3 — запрессовываются в корпус для надежного крепления.
Стеклянный держатель предохранителя 5x20 мм — для защиты цепей
Предохранитель 8А — для защиты цепи
Обжимные соединители — для безопасных соединений
Термоусадочная трубка — для изолирующих соединений.
Нейлоновые кабельные стяжки — для организации проводов.
Винты — различные винты M3, используемые для крепления компонентов.
Саморезы 8 мм — для крепления вентилятора.

Пожалуйста, посетите мою подробную страницу Instructables, где вы найдете пошаговое руководство по созданию этого проекта. Вы можете эффективно построить свой собственный блок управления релейным переключателем, следуя приведенным там подробным указаниям, советам и объяснениям. Руководство шаг за шагом проведет вас через каждый этап, от подключения электрических цепей до окончательной сборки, независимо от вашего уровня опыта как производителя. Вы получите все знания, необходимые для разработки полезного блока управления для вашего корпуса для 3D-печати, с иллюстрациями и подр��бными пояснениями.

Отказ от ответственности

Этот проект предполагает работу с электрическими компонентами и источниками питания, которые могут быть опасными, если с ними не обращаться должным образом. Соблюдайте все меры предосторожности и тщательно проверяйте свою работу. Я не несу ответственности за любой ущерб, травмы или убытки, возникшие в результате следования этому руководству. Действуйте на свой страх и риск и всегда уделяйте приоритетное внимание безопасности.
