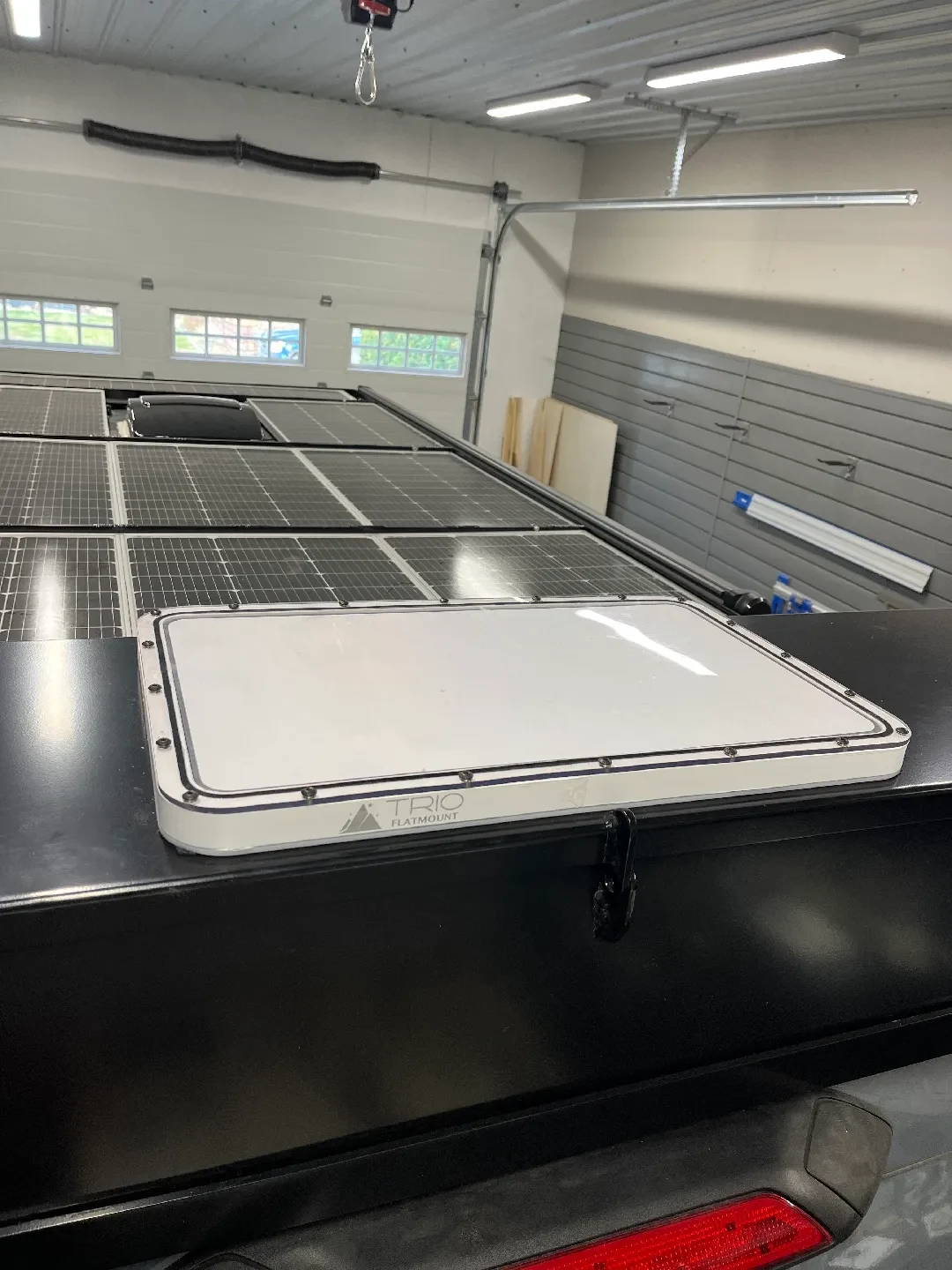

Starlink Gen 2 (TRIO) с плоским креплением

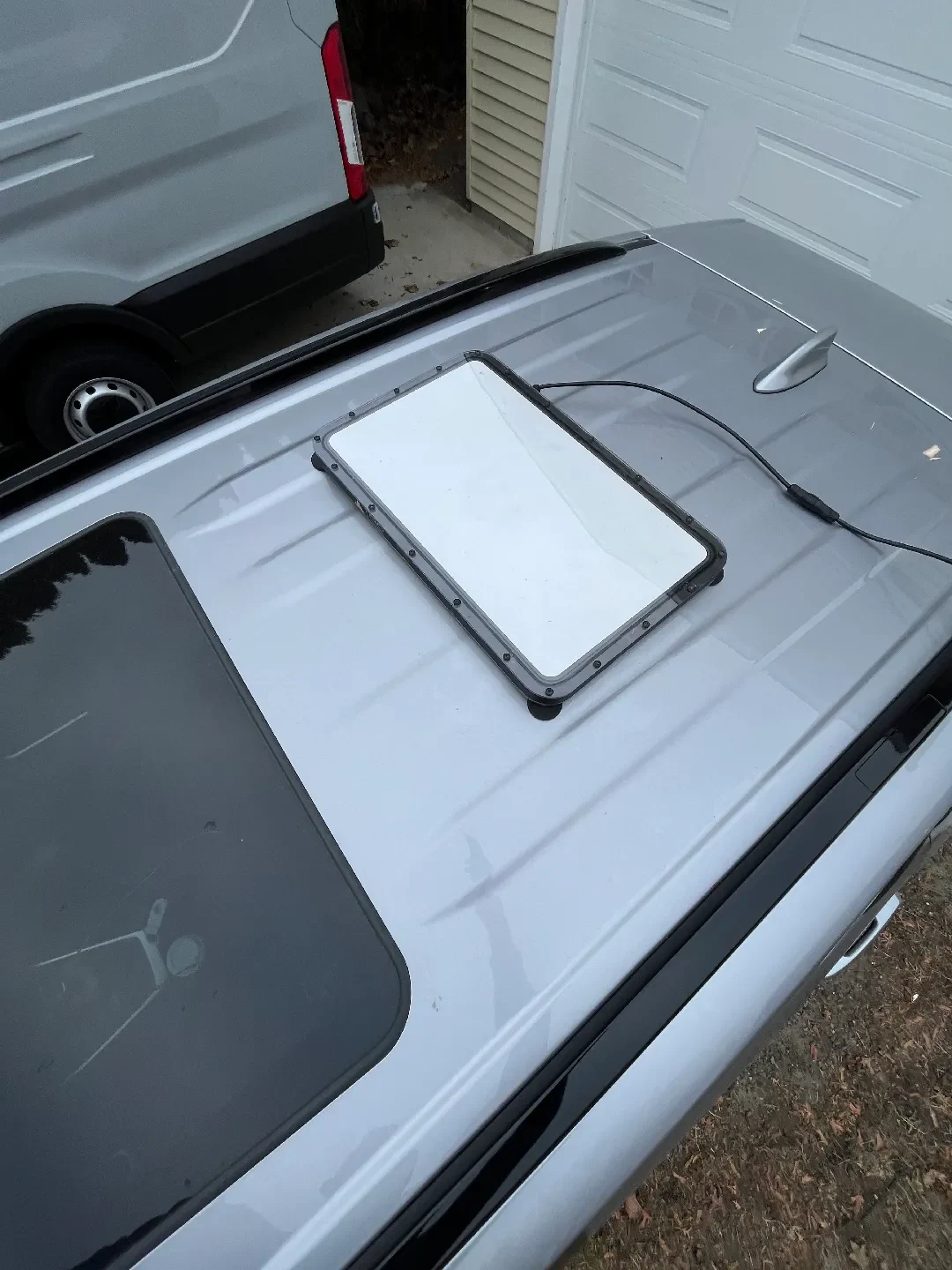

Плоское крепление Trio для антенны Starlink Gen 2 (V2/Rev 2)

Необходимо разрезать блюдо с помощью настольной пилы (рекомендуется) или дремеля. Перед началом работы я рекомендую просмотреть видео по установке, где вы найдете все подробности и инструкции.

Варианты монтажа включают сквозные болты, магниты с резиновым покрытием (с внутренней резьбой М5) или присоски.

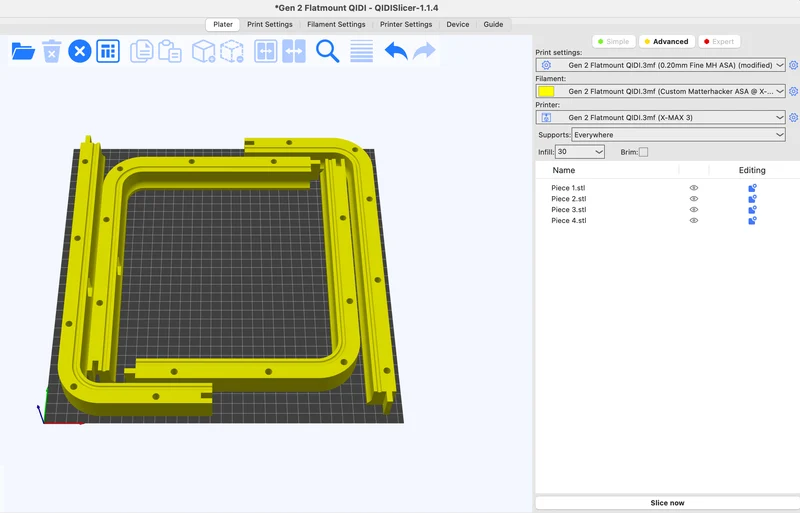

Напечатано на QIDI X-Max 3 с ASA (рекомендую печатать на ASA для защиты от тепла и ультрафиолета).

Я рекомендую масштабировать каждую из моделей до 100,2%, чтобы учесть небольшое сжатие ASA. Блюдо влезет на все 100%, но будет тесным.

Высота слоя: 0,2 мм

Стены: 4 (минимум)

Заполнение: 30% куб.

Требуются опоры для шестигранных отверстий.

Сопло 250, кровать 100, камера 55

Инструкции по сборке плоского монтажа

— Используйте суспензию ASA (ацетон и обрезки нити ASA), чтобы сварить 4 детали вместе. После высыхания швы можно при необходимости отшлифовать. При желании нанесите на раму аэрозольную краску, например Rustoleum.

— С помощью АБС-цемента приварите раму к акриловому основанию толщиной 3 мм, вырезанному лазером, и поместите сверху груз. После высыхания используйте герметик Flexseal или аналогичный материал для герметизации внутреннего шва.

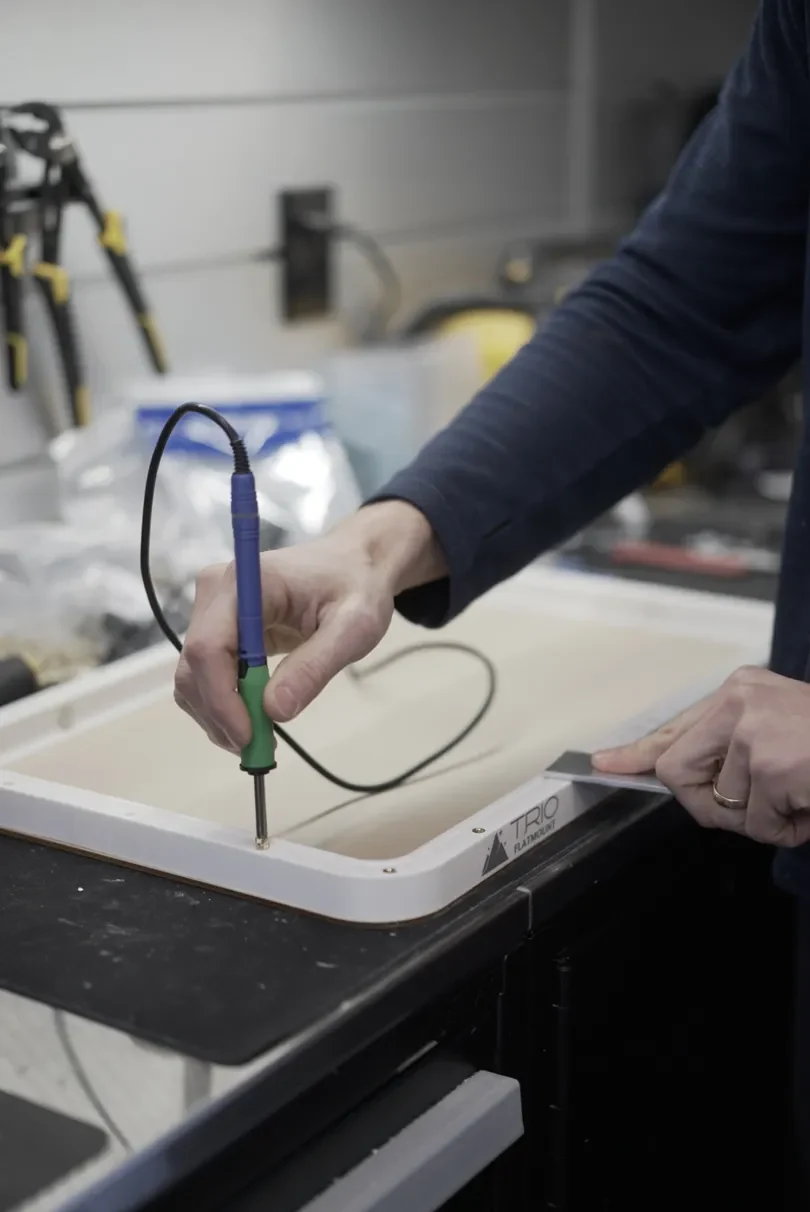

— С помощью паяльника вставьте 20 термофиксирующих вставок M5 (M5 X D7 X L7) в верхние отверстия.

— Установите одностороннее вентиляционное отверстие Amphenol и кабельный ввод PG7 в шестигранные отверстия.

— Отрежьте уплотнительное кольцо из EPDM толщиной 4 мм (разрежьте под углом 45 градусов) и склейте концы суперклеем.

— Установите уплотните��ьное кольцо и смажьте его смазкой на основе ПТФЭ.

— Отрежьте тонкий конец кабеля USB-C от антенного кабеля и пропустите обрезанный конец через кабельный ввод PG7.

— Установите вырезанную антенну в корпус и подключите разъем JST кабеля антенны.

— Установите крышку из поликарбоната толщиной 4,5 мм и закрепите винтами из нержавеющей стали M5 x 16 мм.

— Используйте экранированные разъемы RJ45, чтобы обжать распиновку T568B на обрезанном кабеле антенны, и такую же распиновку на кабеле маршрутизатора-тарелки (сначала отрежьте разъем USB-C — УБЕДИТЕСЬ, что это тарелка кабеля). ПРИМЕЧАНИЕ. Точная схема расположения выводов этих двух концов кабеля не имеет значения, если оба конца кабеля одинаковы.

— Используйте винты M5x40 мм из нержавеющей стали в крайних углах для ввинчивания в внутренние магниты M5 с резиновым покрытием или более длинные винты для сквозного крепления и т. д. Вы также можете отказаться от термофиксируемых вставок в углах, если предпочитаете использовать винты M6 большего размера для вашего варианта монтажа.

* Подключитесь к роутеру Starlink и наслаждайтесь!
