Проект GeitPrinter

Во-первых: Спасибо за все отзывы. Я делаю все возможное, чтобы вовремя обработать ваши сообщения.

Во-вторых: мое имя «geit» произносится как «гид», поэтому на самом деле имя принтера — «guideprinter». Я часто слышу, как мое имя произносится неправильно в стримах, так что это просто для информации. :D

Это «маленькая» и простая попытка построить 3D-п��интер. Ключевые слова здесь: маленький и простой. Просто некоторые базовые детали для печати, стандартные компоненты, которые вы можете получить где угодно, и никаких специальных и дорогих инструментов не требуется, поскольку у меня нет доступа к модной мастерской. Поскольку мои навыки мастерской в ​​любом случае практически отсутствуют, каждый должен иметь возможность построить этот принтер. :D

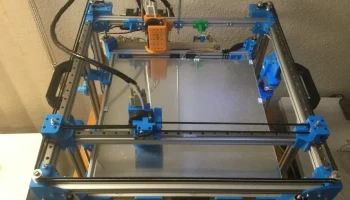

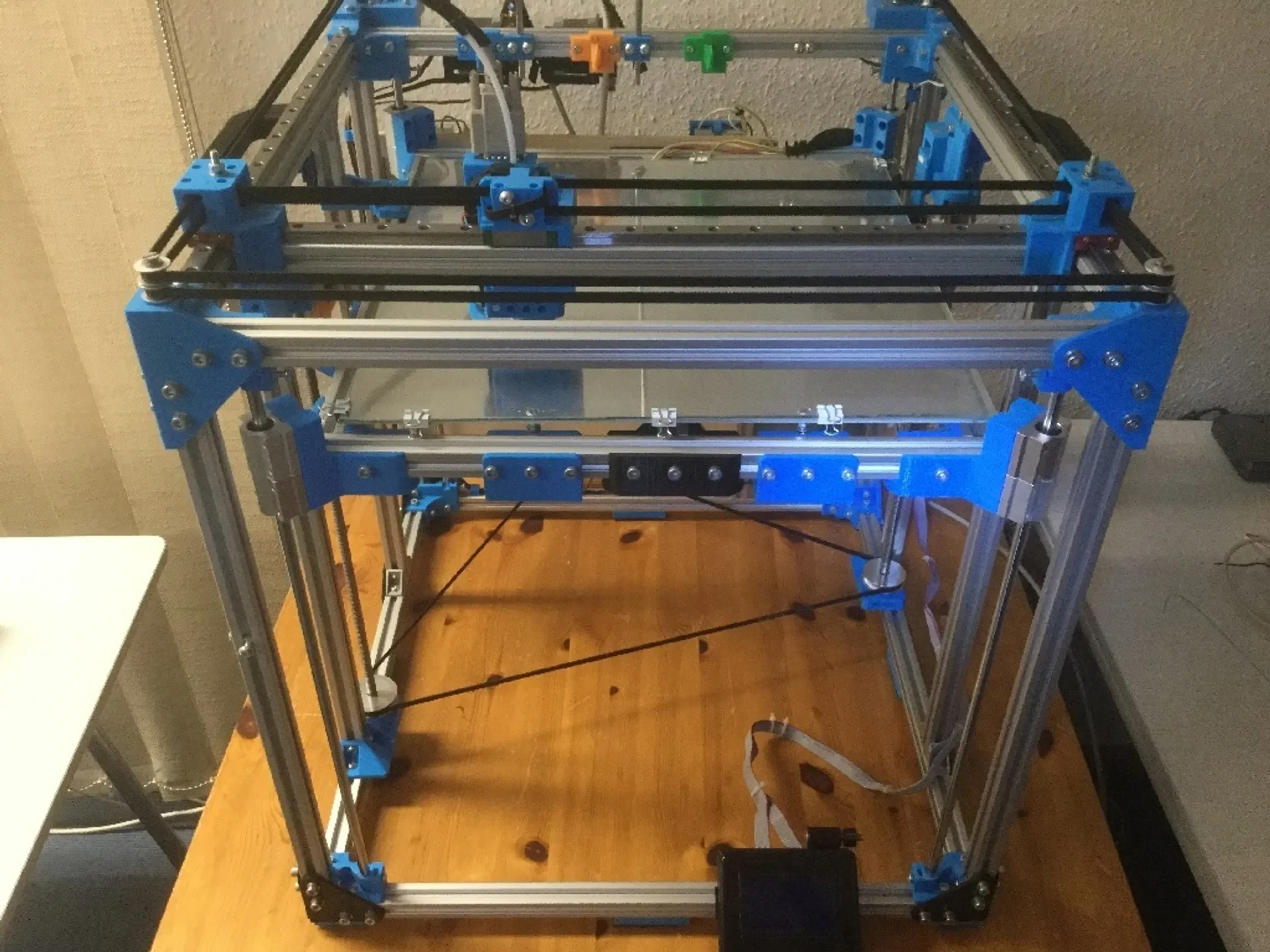

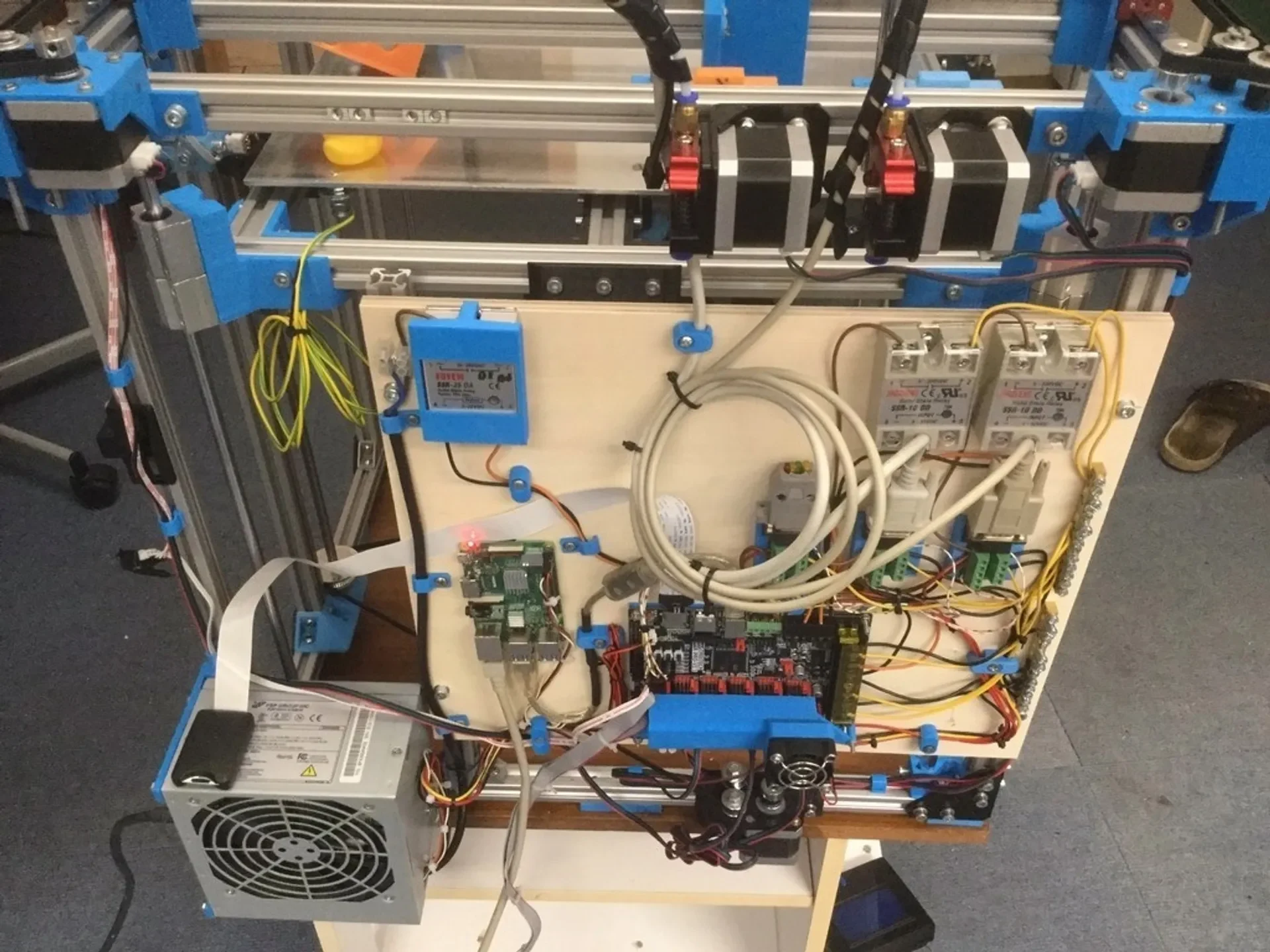

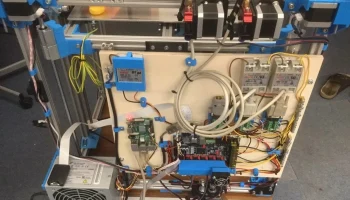

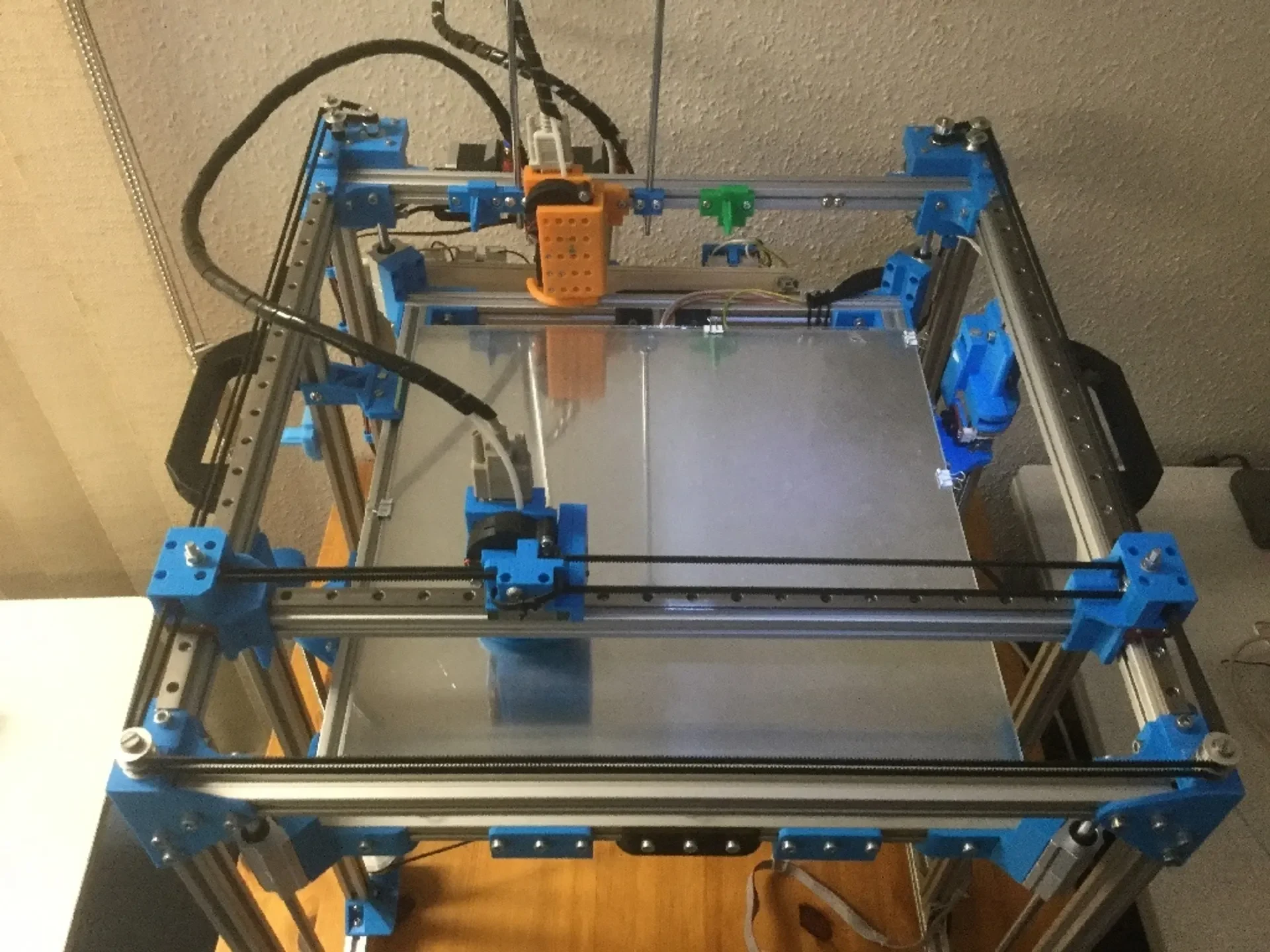

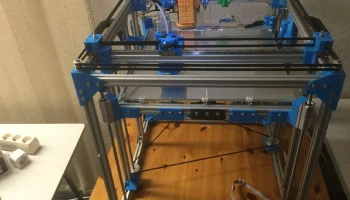

Целью было создать принтер с использованием 500-миллиметровых профилей 2020 года и использовать линейные направляющие для осей. Чтобы свести к минимуму влияние на объем сборки, я постарался свести к минимуму количество компонентов, используемых в раме. Я также хотел установить двигатели Nema17 только за принтером, где я планирую хранить всю электронику, чтобы, когда позже будет добавлен корпус, электроника будет находиться за пределами термокамеры и даже может быть должным образом охлаждена. 4 дополнительных профиля 2020 шириной 540 мм используются для вертикальных краев и закрывают углы.

Размер направляющих составляет 450 мм. Оставшиеся 50 мм делятся пополам и используются внутри каждой рамы для размещения угловых кронштейнов.

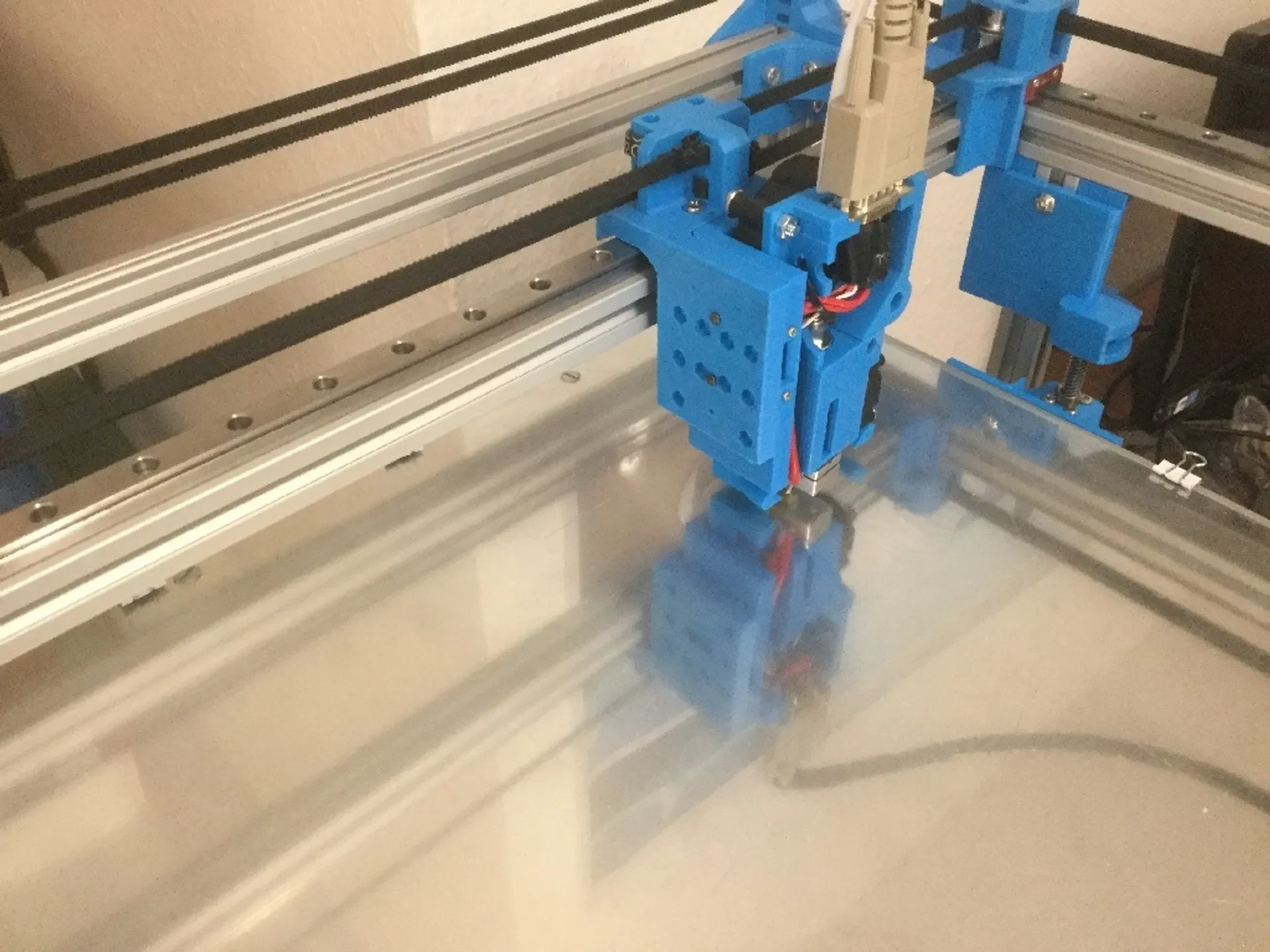

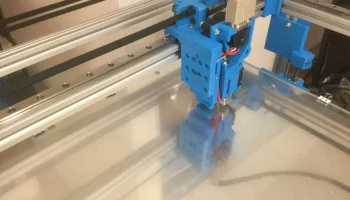

Очень важной задачей для меня было обеспечить, чтобы Y-образные направляющие находились на одном уровне с X-образными, а это означает, что X-балка должна находиться на том же уровне, что и внешняя рама принтера. В результате получилась довольно странная форма XYCarriage (он же xy joiner), но это оказалось возможным и работает очень хорошо. Основной причиной была система смены инструментов и парковки, которую я имел в виду.

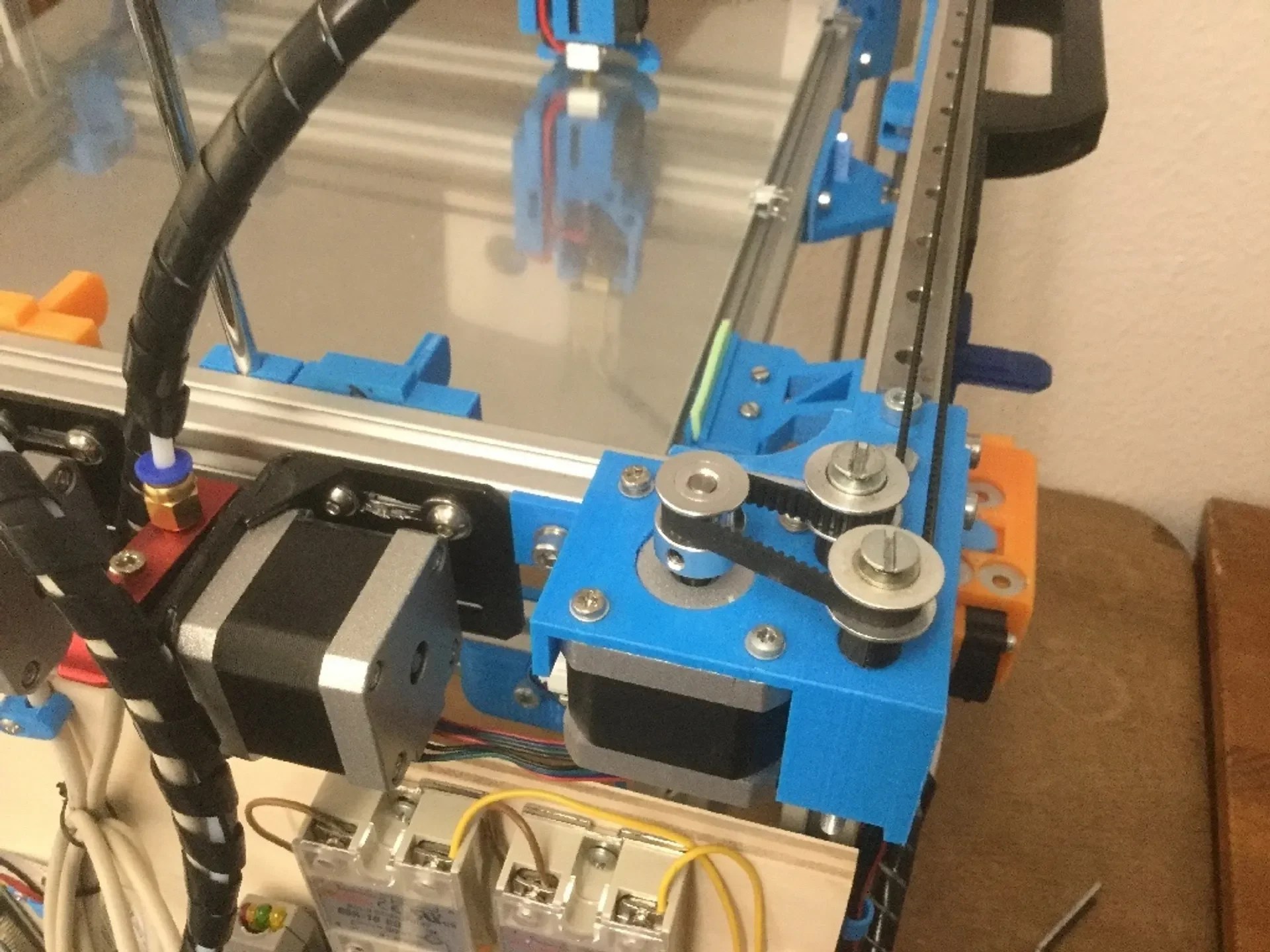

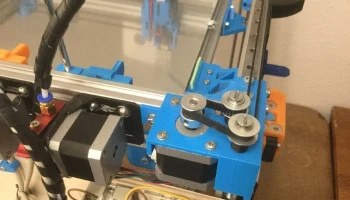

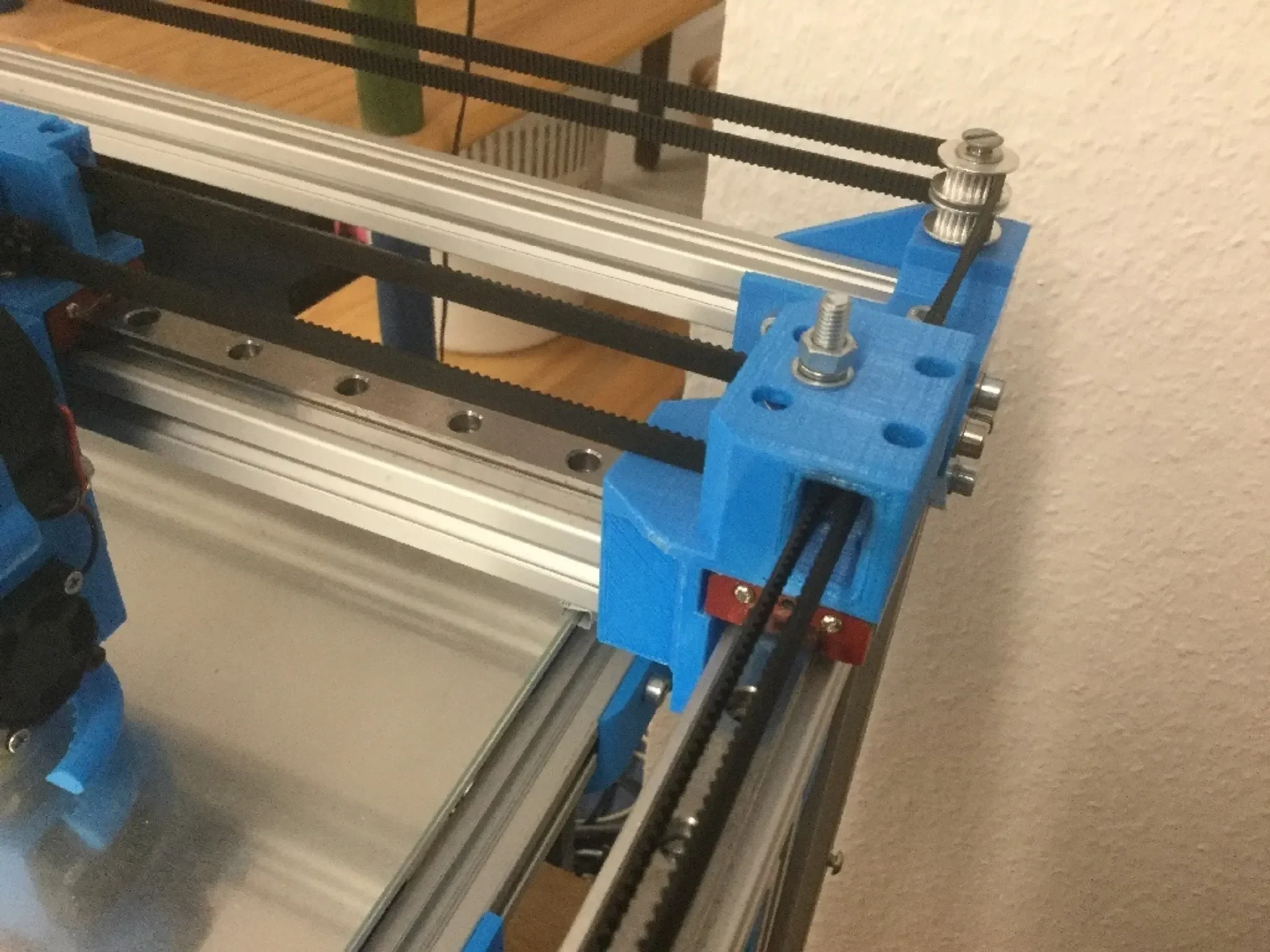

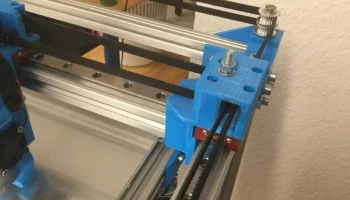

В качестве еще одного ограничения моей конструкции я хотел, чтобы шкив XY и секция соединения XY использовали только одну ось, что в результате привело к тому, что ремни ГРМ стали довольно узкими по отношению к соединению XY. В блоке Nema17 это не было большой проблемой. Поскольку я хотел устанавливать шаговые двигатели Nema17 не по бокам, а сзади, мне нужно было спроектировать угол ремня 90 ° и дополнительный шкив, чтобы ремень можно было передвигать.

Желаемый объем сборки, вероятно, составит 395 x 335 x 430 мм. Это связано с несколькими вещами, которые нелегко изменить. Как линейный рельсовый блок, так и размеры хотэнда занимают много места. Из-за угловых кронштейнов я уже потерял по 50мм по каждой оси, так как линейный рельсовый блок будет сталкиваться. Вероятно, я мог бы избавиться от них и использовать более длинные рельсы, но ценой стабильности. Это также одна из причин, по которой я не использовал профили диаметром 400 мм или даже 300 мм в качестве отправной точки, поскольку результат должен быть намного больше, чем объем сборки моего AnetA8.

Механизм смены инструмента в любом случае съедает дополнительные 50 мм по оси Y. Именно по этой причине мы имеем здесь достижимый размер всего около 335 мм. В качестве бонуса я смогу поставить четыре (!!) головки инструмента. Не считая модулей, которые можно легко хранить снаружи, например, лазерный гравер.

Смена инструмента более или менее невозможна при использовании системы предустановок, такой как Anet A8 или мой TronXY X5. Кроме того, гораздо проще модифицировать и исправлять что-то на большом принтере, чем возиться с каким-то маленьким. Даже простые эксперименты невозможны из-за ограничений по размеру. Особенно TronXY X5 (тот, что с настоящими стержнями, а не с ненужными пластиковыми колесами) по умолчанию настолько упакован, что трудно даже достать руки, чтобы добавить фиксирующие зажимы для стеклянной поверхности.

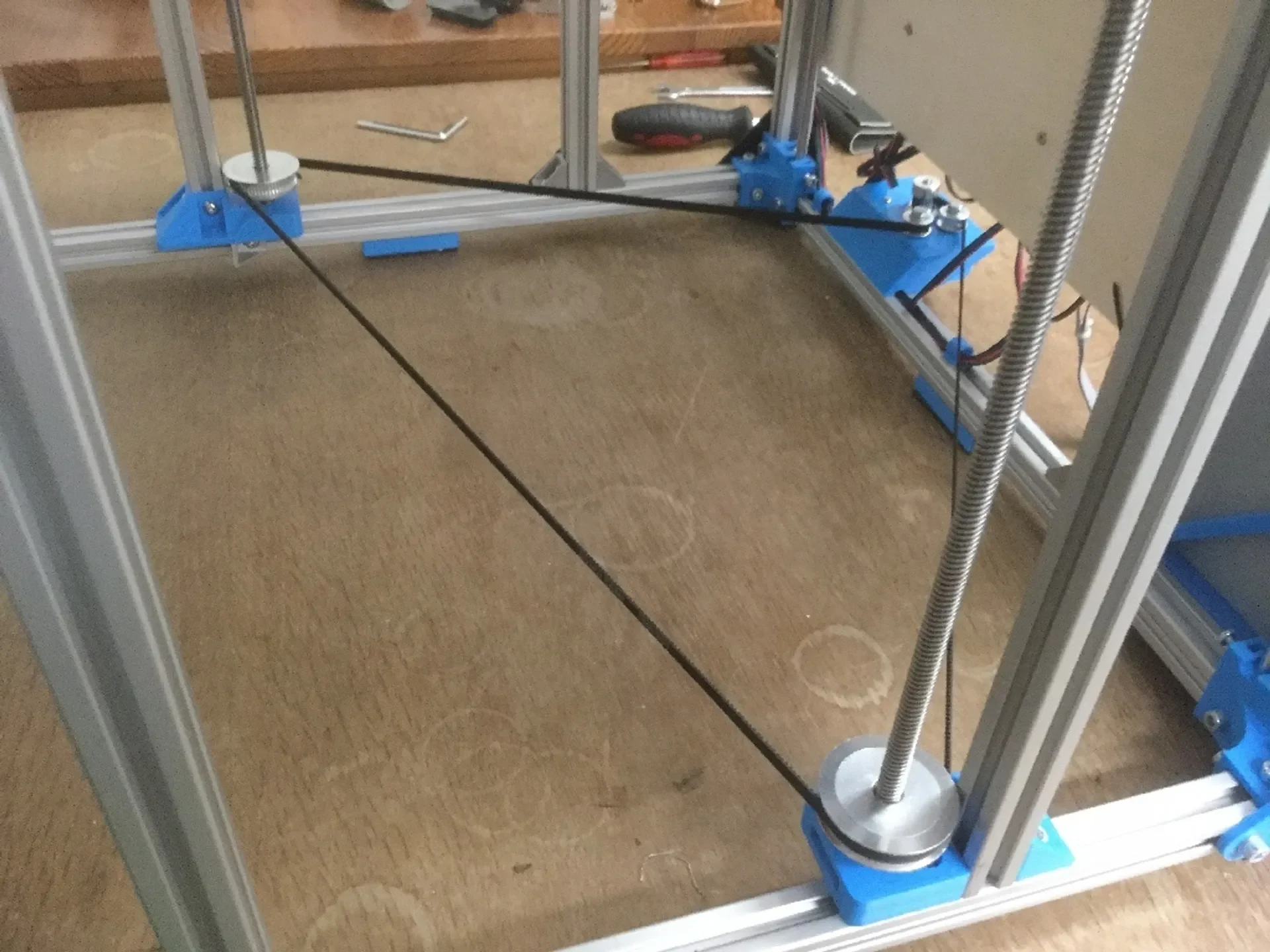

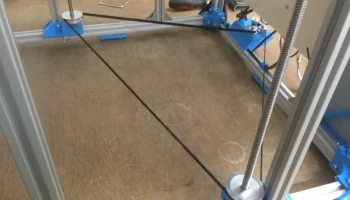

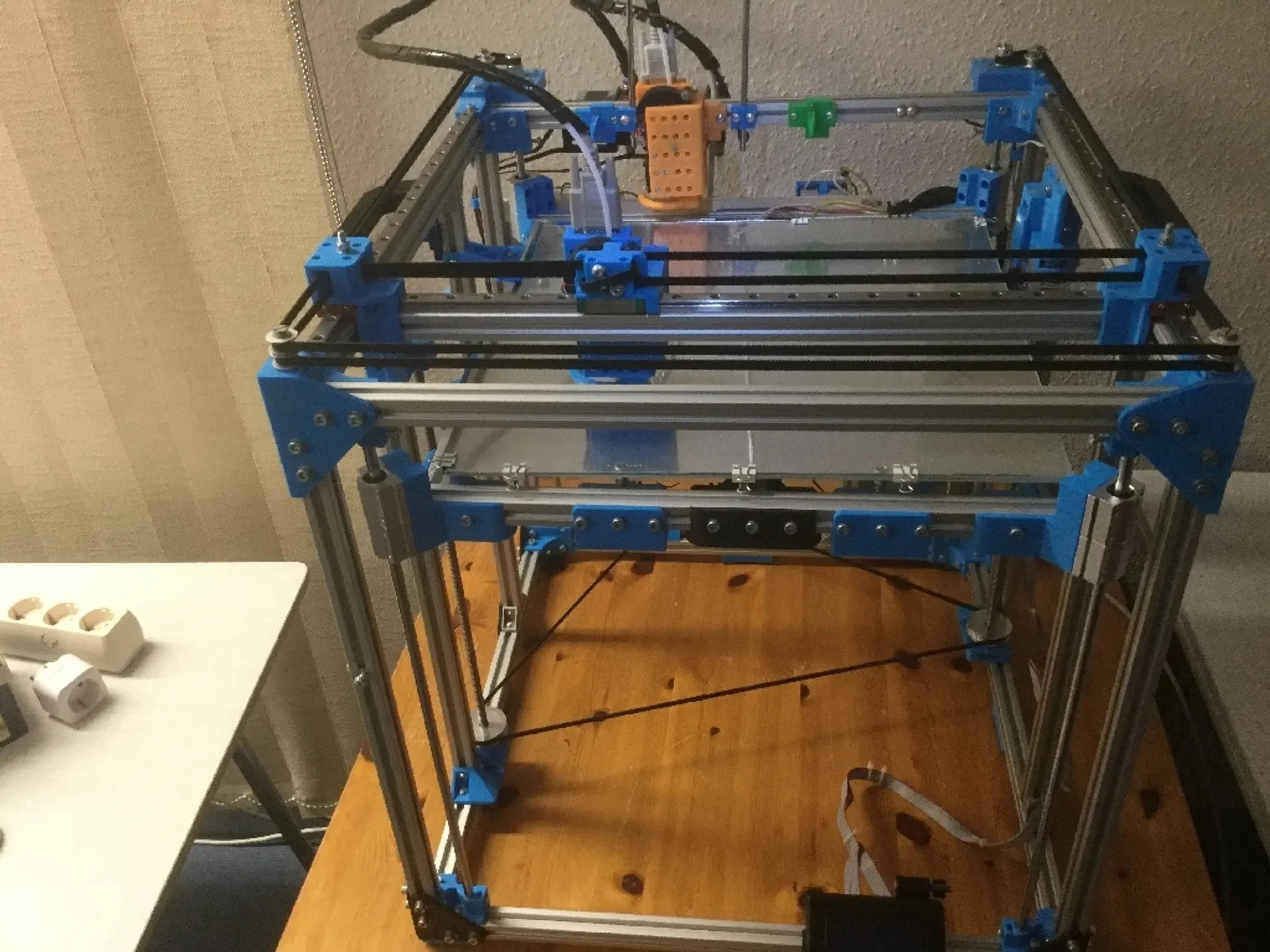

GeitPrinter использует ось Z с двойным ходовым винтом. Два приводных шкива с 60 зубьями создают достаточный крутящий момент, чтобы поднять дополнительный вес около 4,7 кг с помощью одного шагового двигателя Nema17.
По крайней мере, дрянные детали прототипа с этим справились. Также имейте в виду, что алюминиевая кровать и профили 2020 года, использованные для кровати, не включены в этот расчет, поэтому общий вес, который конструкция уже могла поднять, составил около 7 кг.

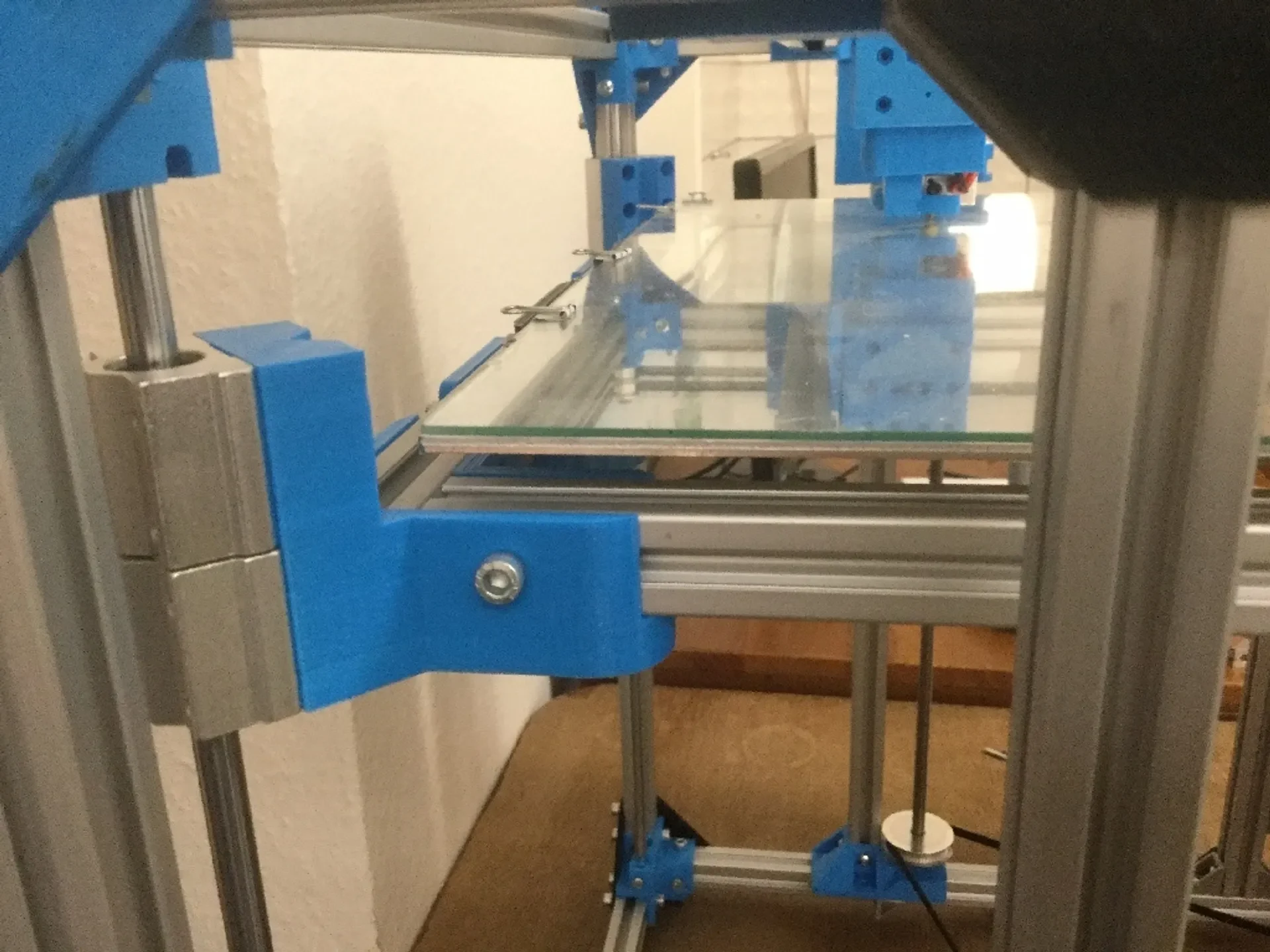

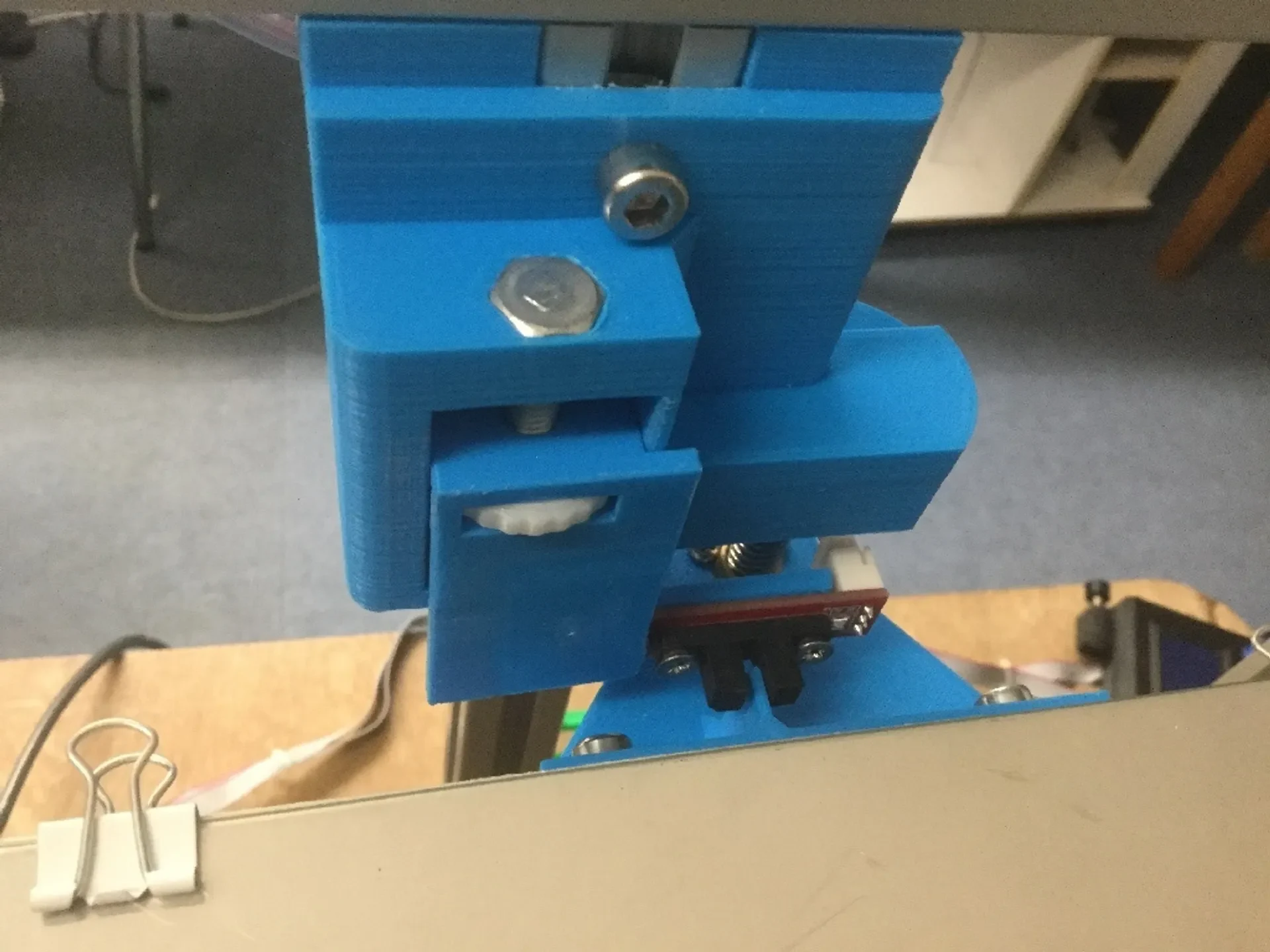

Каркас кровати имеет три точки крепления с очень удобными колесами регулировки уровня кровати. Они отлично работают. Нагревательный слой 300x300 в настоящее время не используется.
