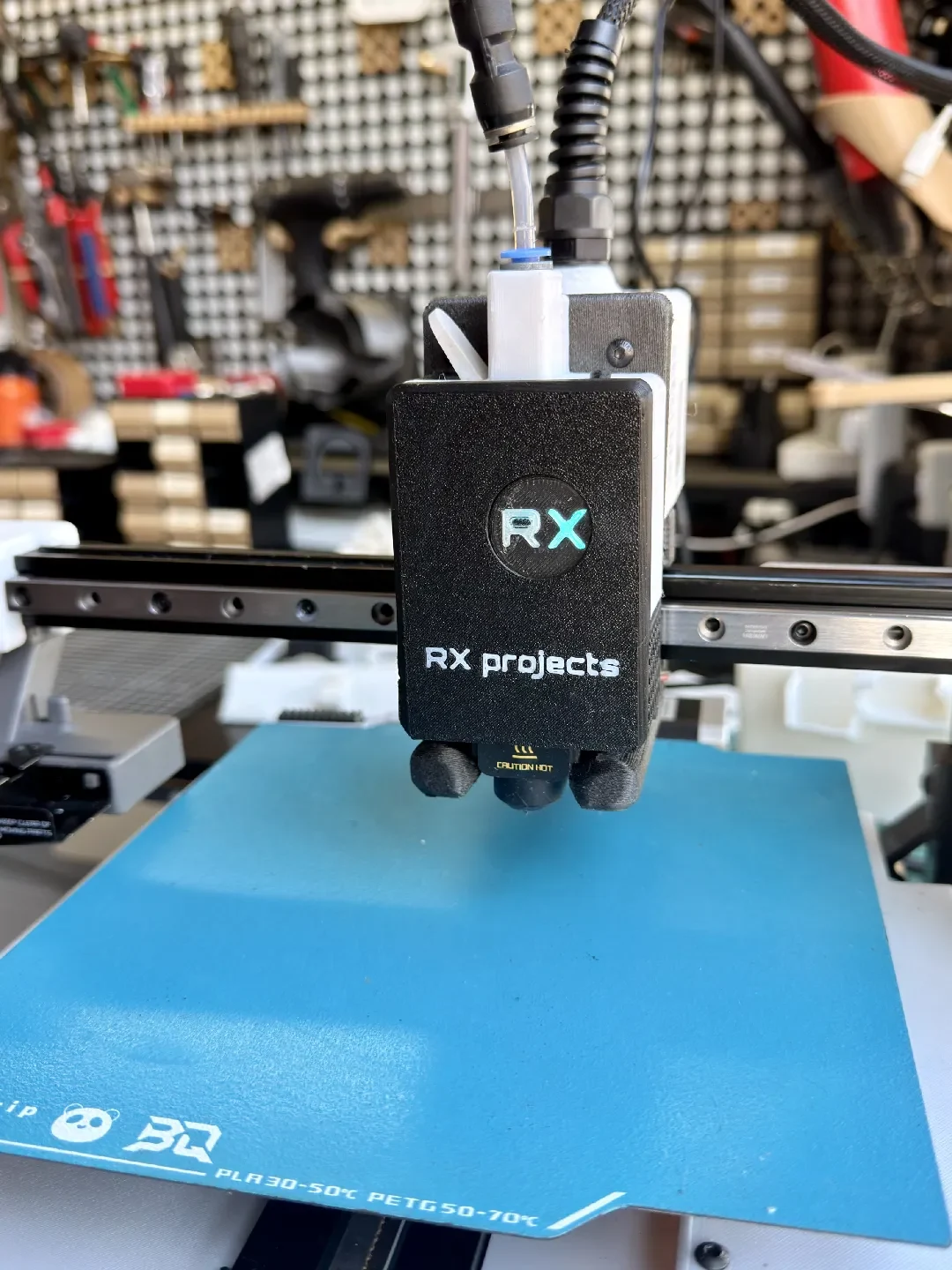

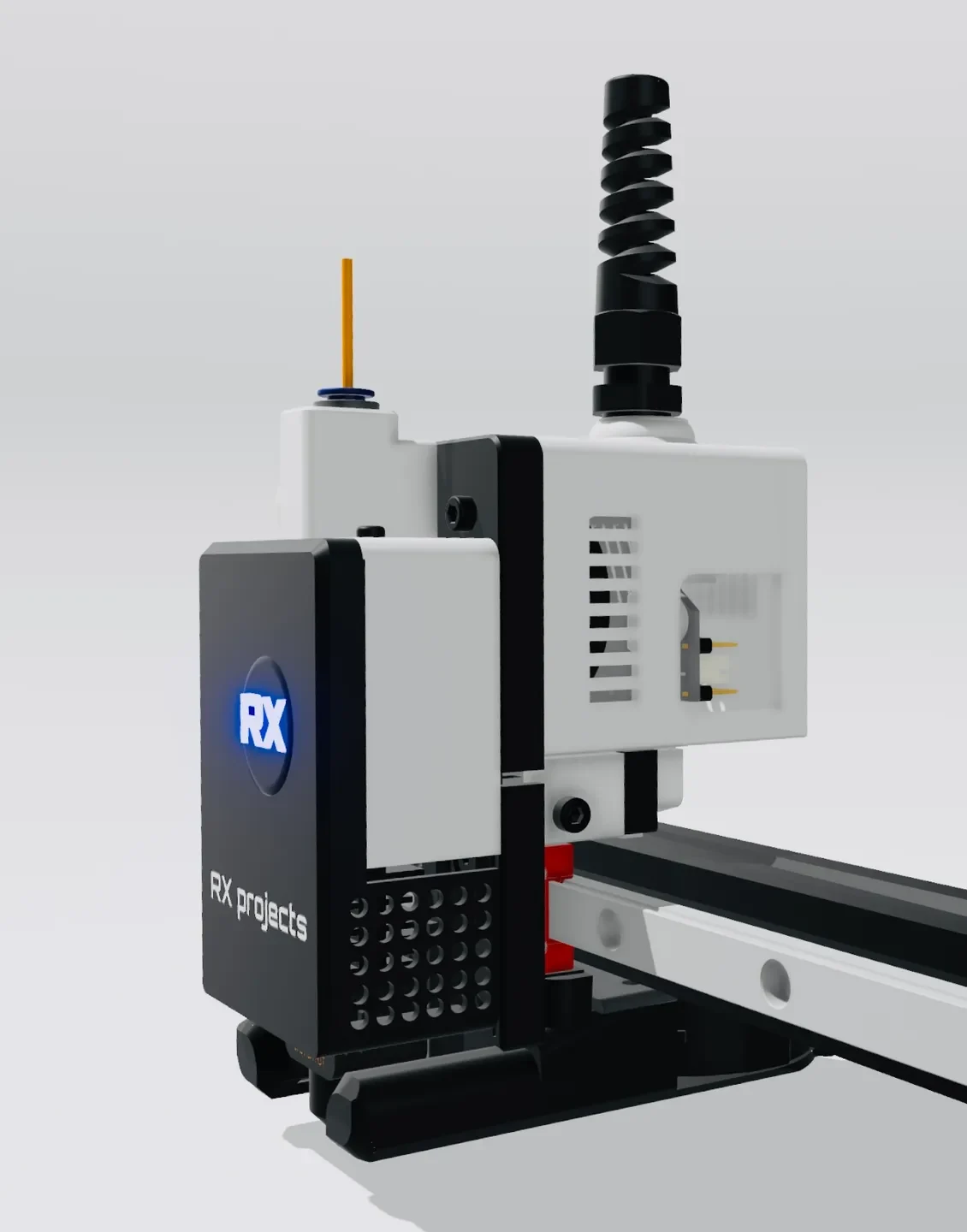

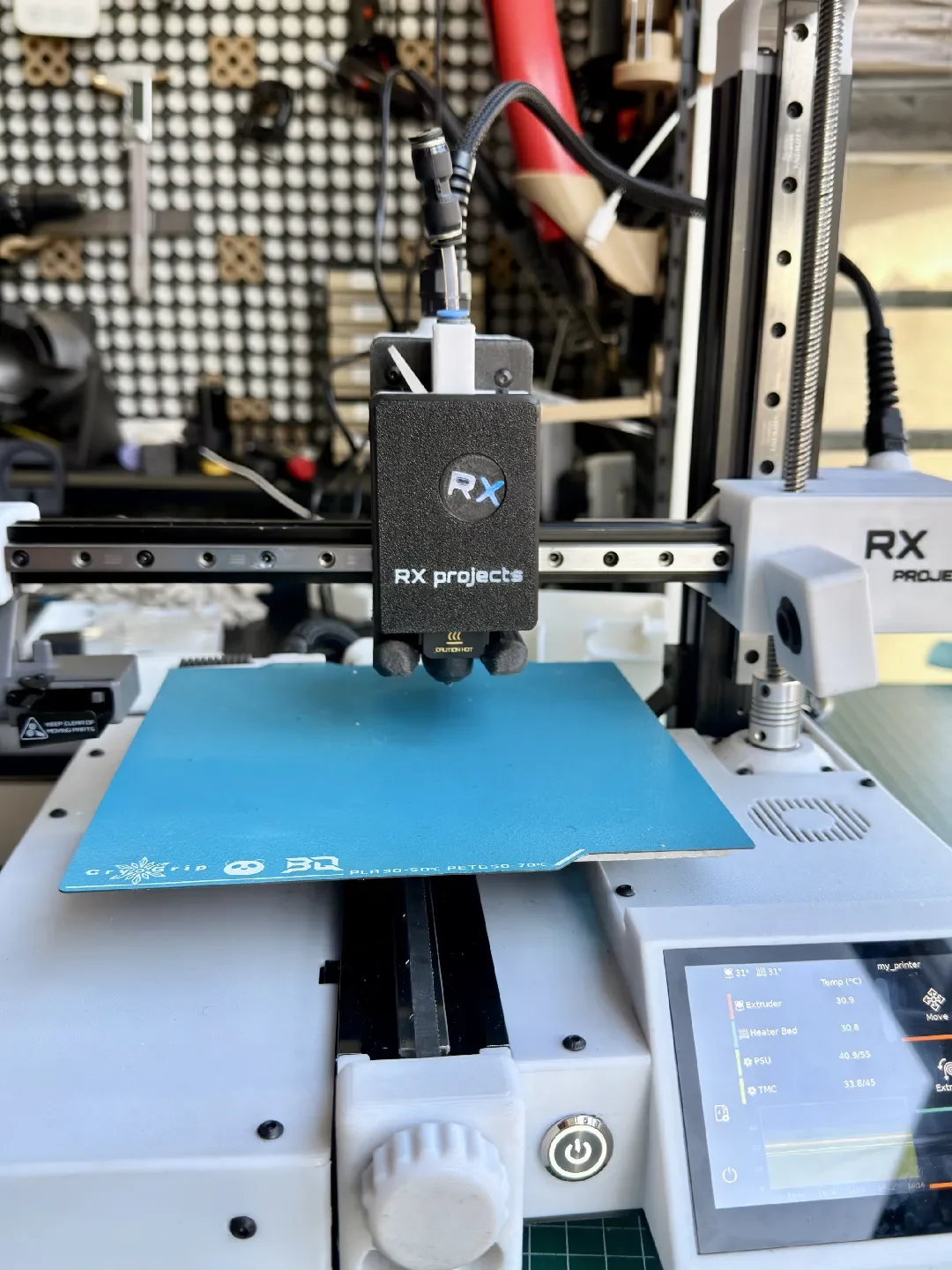

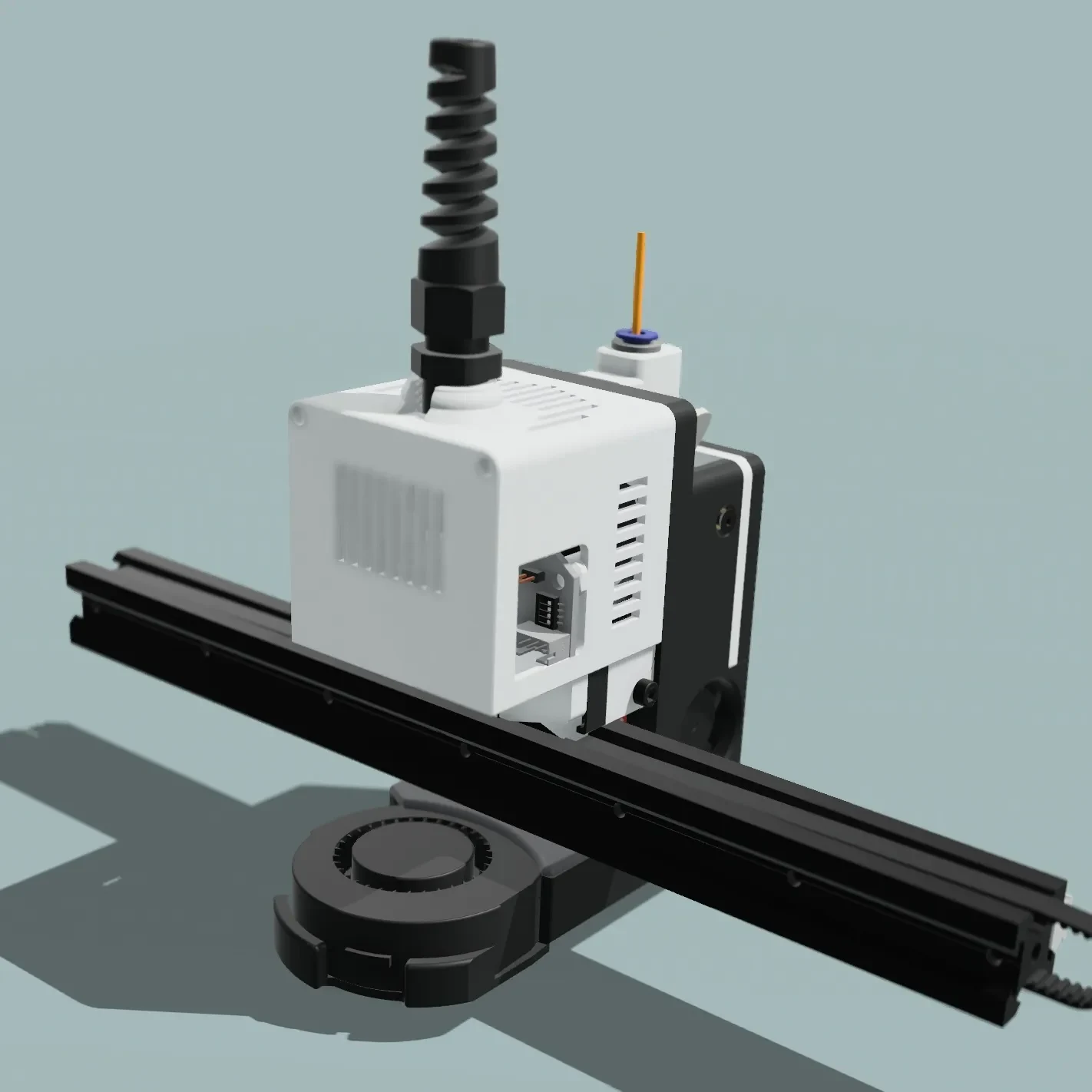

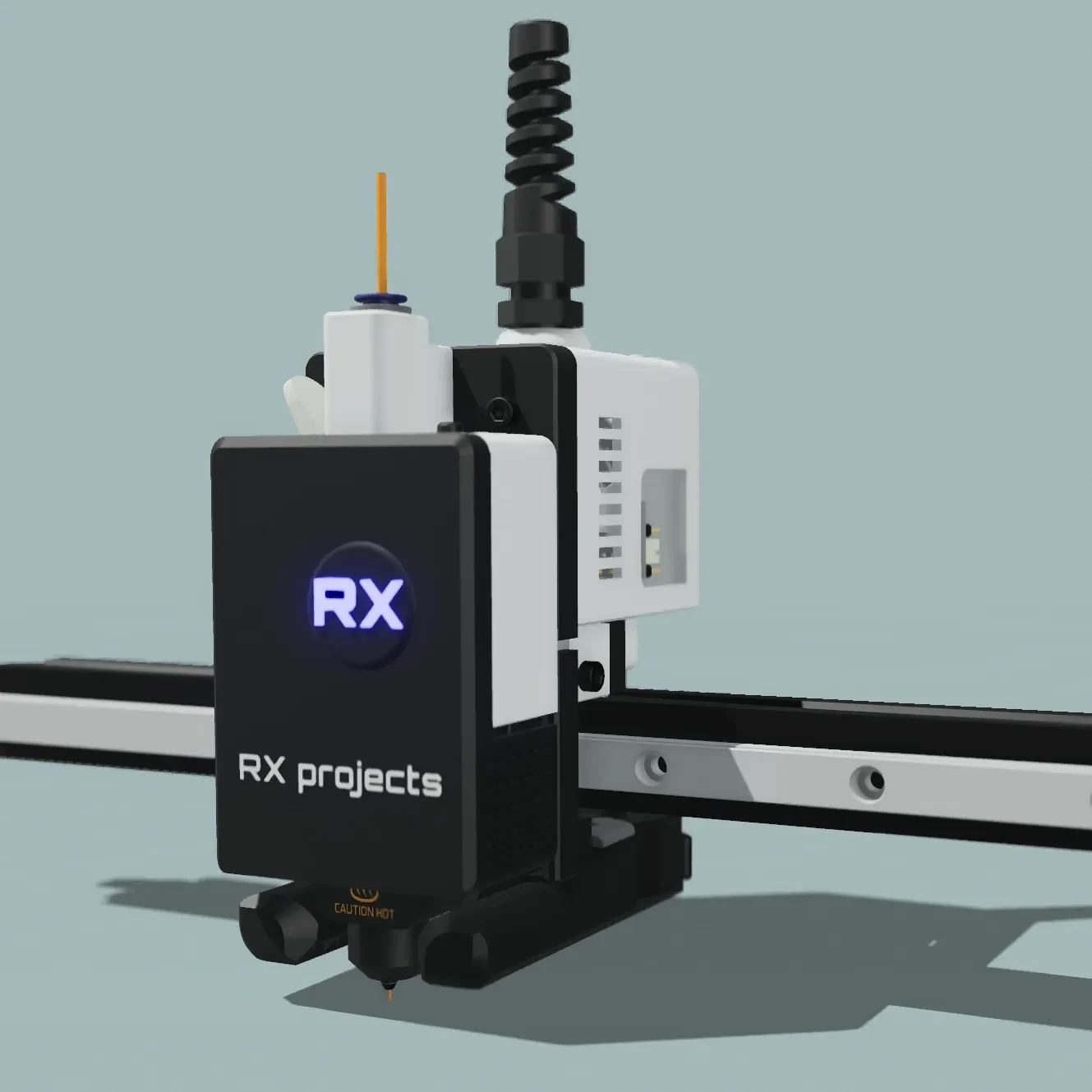

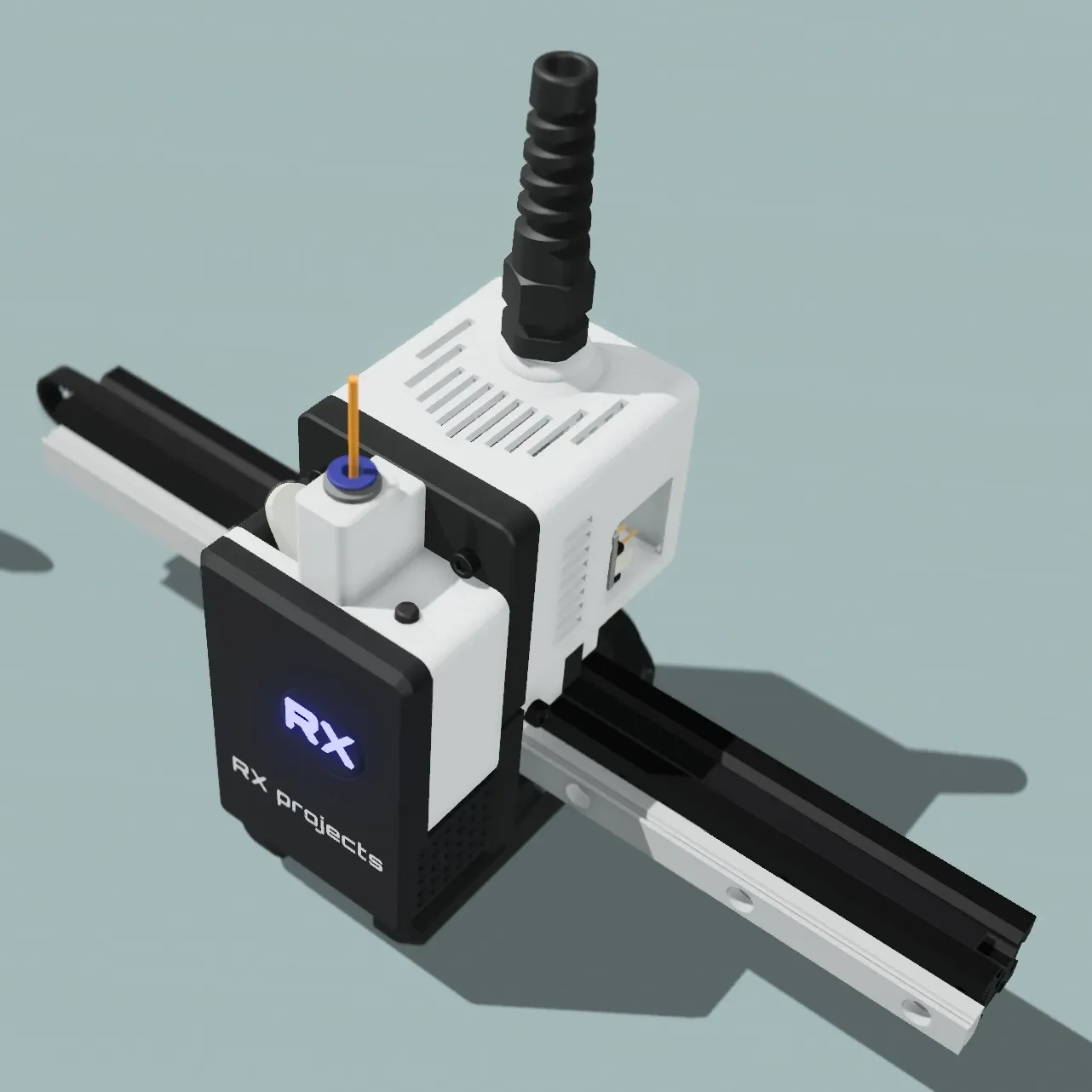

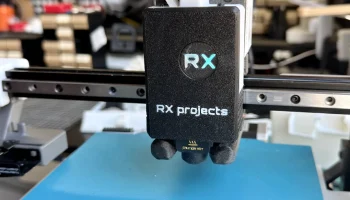

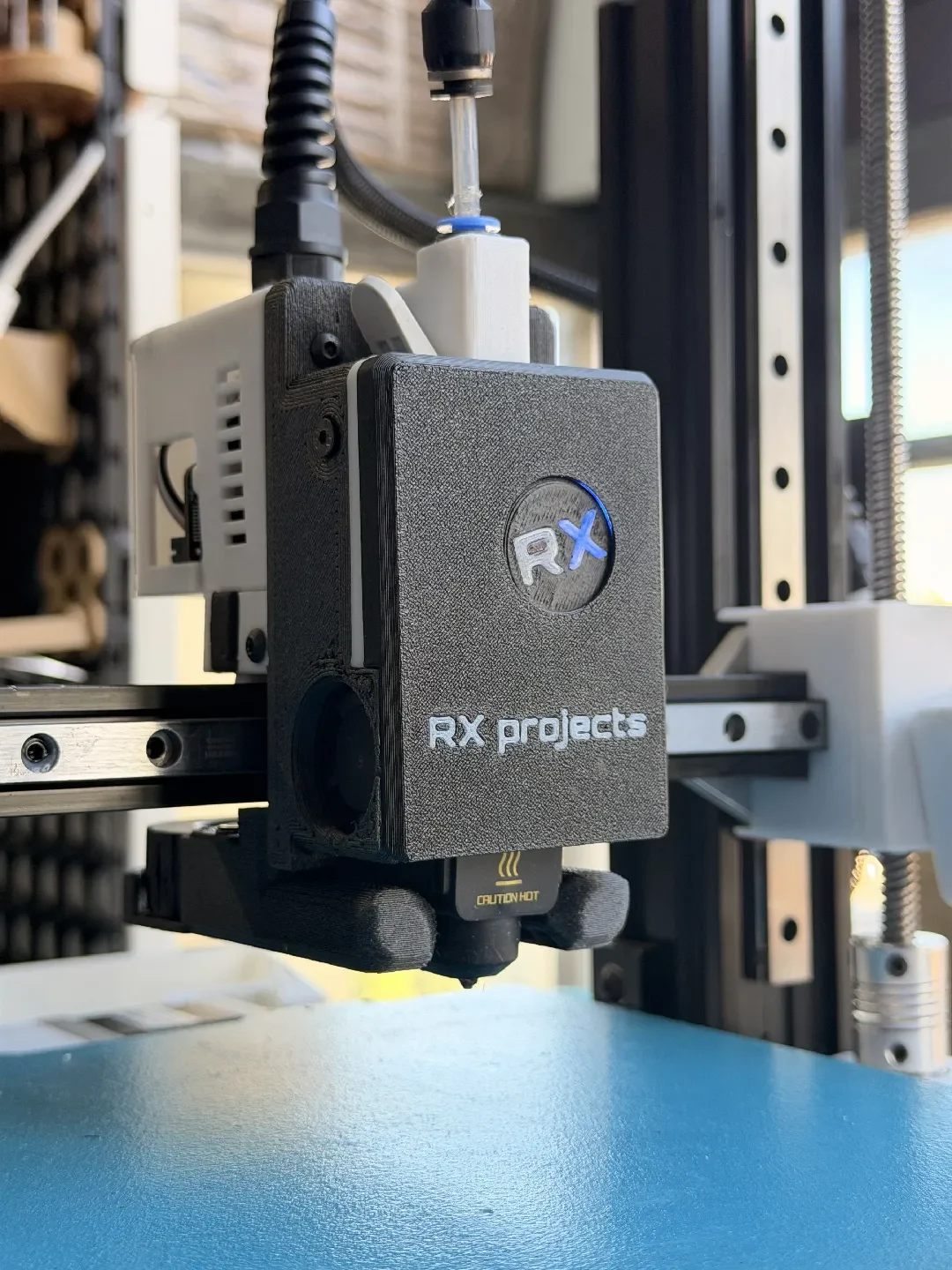

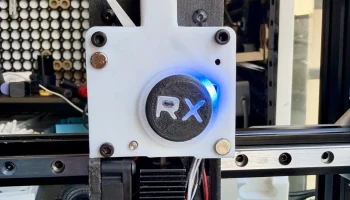

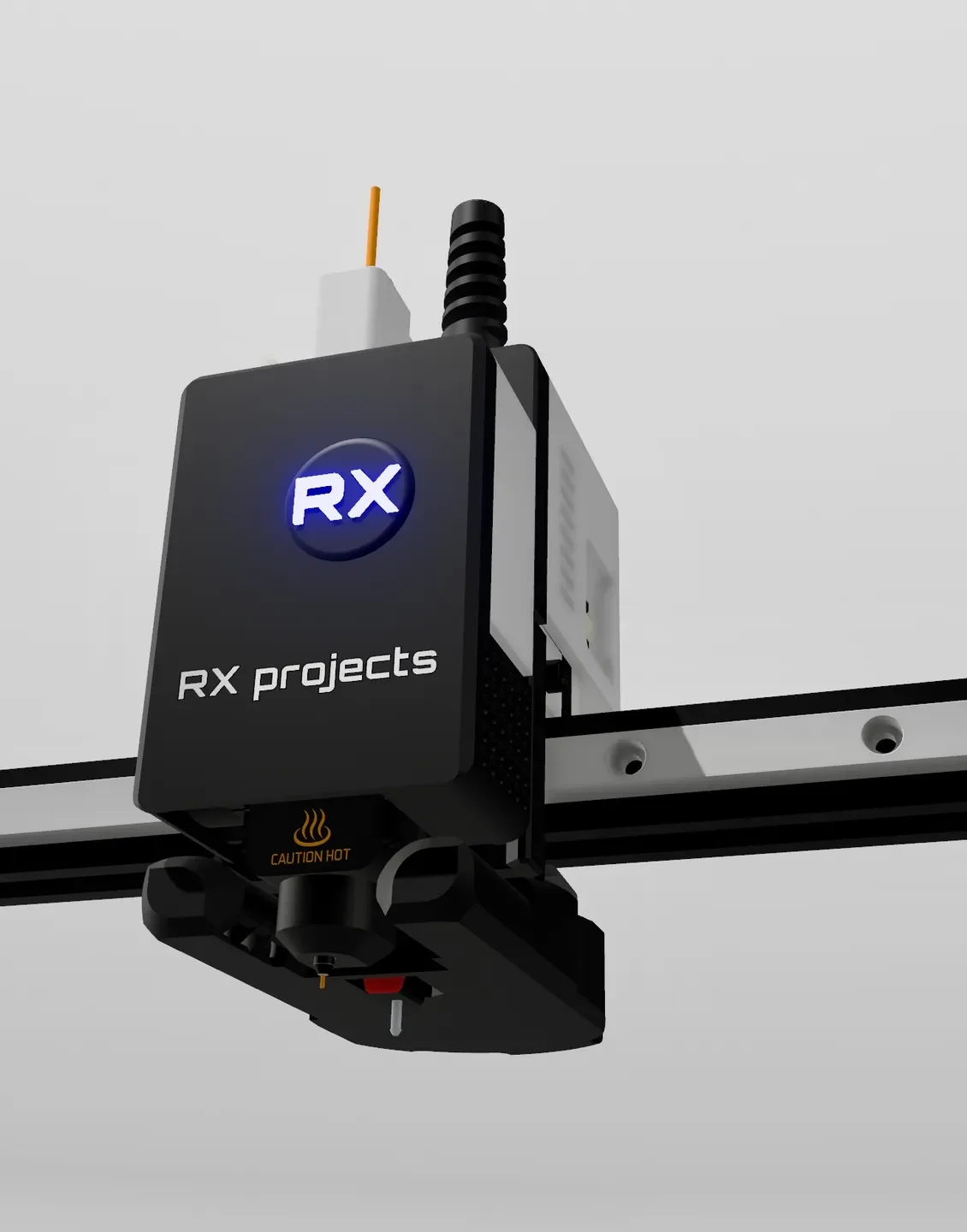

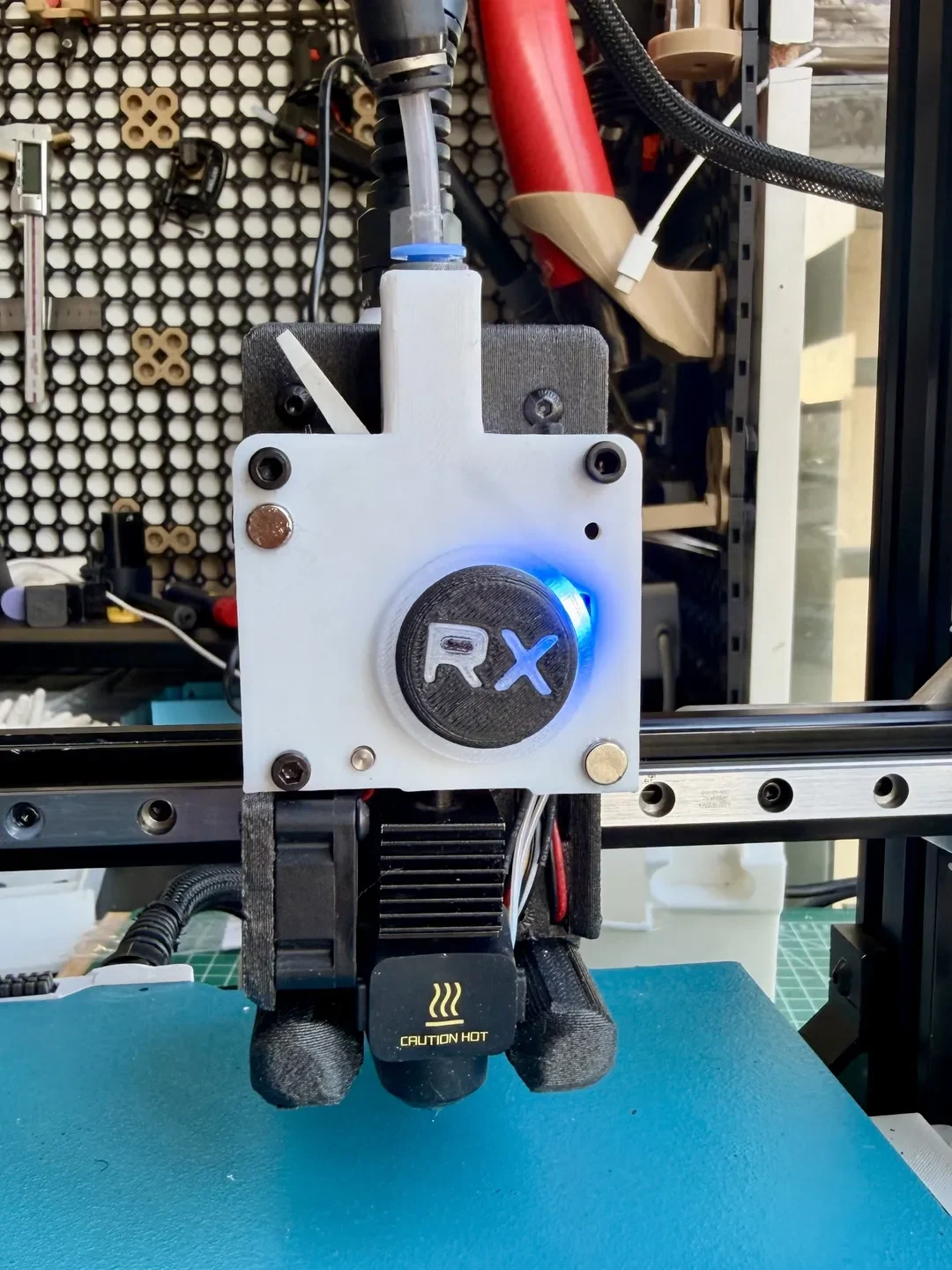

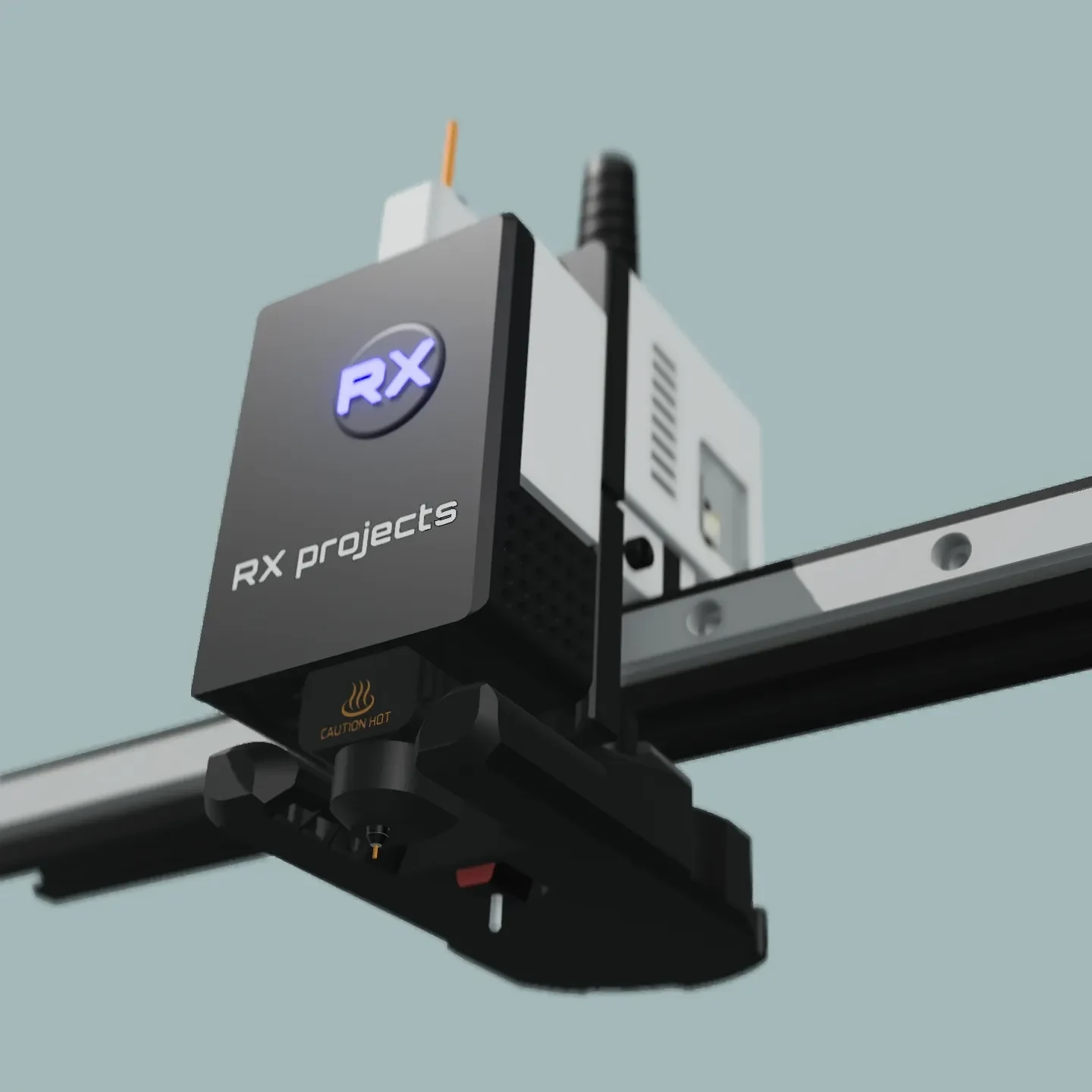

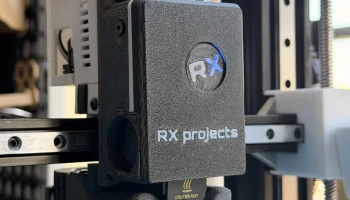

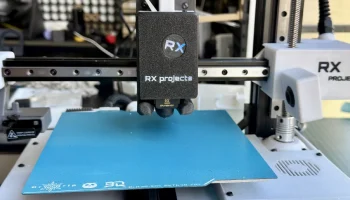

Проекты RX для декартовой системы (вентилятор 5015) V3.....
Хотите скачать файлы STEP?
Поддержите проект и получите доступ ко всем файлам дизайна на моем Patreon.
Заходите в Discord
Если вы гонитесь за высочайшим качеством печати, не тратя при этом денег, этот формат A1, сделанный своими руками, изменит правила игры. Это не просто копия — он модульный, эффективный и полный умных обновлений, которые могут конкурировать даже с оригиналом.
✅ Зачем его строить?
— Невероятное качество печати — полная совместимость с профилями слайсеров Bambu.
— Быстросменные сопла — вернитесь к печати за считанные секунды.
— Модульная конструкция — легко обновляйте и заменяйте детали.
— Встроенный датчик нити накала — внутренний и надежный
— Автоматическая загрузка нити + выгрузка одной ��нопкой — плавность и удобство в использовании
— Легкая инструментальная головка — идеально подходит для формирования входных данных и обеспечения высокой скорости точности.
— Доступные детали — компоненты-клоны широко доступны и недороги.
— Неизменная надежность — прочная механическая конструкция, рассчитанная на длительный срок службы.
— Выглядит чисто и профессионально — не обычные г��ловки инструментов, сделанные своими руками
Эта головка была создана для линейных направляющих MG9 и протестирована только на декартовых принтерах. Если хотите, вы можете получить файлы .STEP и адаптировать их к желаемым направляющим или модели принтера.
Я также сделал версию для Воронов, которую вы можете найти здесь.
После установки появится новое расстояние вращения для шестерни A1 [rotation_distance: 4.7123281892773]
ПОШАГОВОЕ руководство по сборке (V2)
Примечание: Все ссылки предоставлены для удобства. Покупайте, если хотите покупать у них, или вы можете найти собственный источник покупок.
# Список деталей печатающей головки
⚙ Детали экструдера и хотенда
Оригинальный механизм экструдера A1
Шестерня экструдера A1 (вторичный рынок)
X1/P1 Двигатель экструдера
Мини-хотенд A1 / A1
Нагревательный узел A1 Hotend
X1/P1P Хотенд
X1-C Термистор и нагреватель картриджа
Электроника и датчики
CAN-шина BIGTREETECH EBB36
CAN-шина BIGTREETECH EBB42
Микрозонд BIQU
Тактильная кнопка переключателя
Микровыключатель (изнашивается)
Микропереключатель типа KFC (длительный срок службы)
Механические и рамные компоненты
Линейная направляющая MGN9H
Вентилятор охлаждения Hotend 25x10 мм
��одель Охлаждающий вентилятор GDSTIME 5015 Вентилятор
6x2,5 Магнит
Весна
Крепеж, подшипники и прочее
Квадратные гайки M3
Дюбель M3x20 мм
Шарикоподшипник экструдера MR104
Комплект метрических винтов
M3*4*4,2 Вставка для термофиксации
Пневматические фитинги PC4-M6
