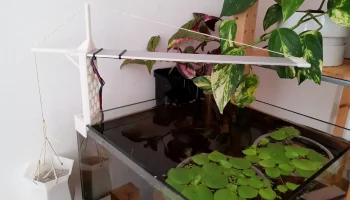

Светодиодный кран для аквариума

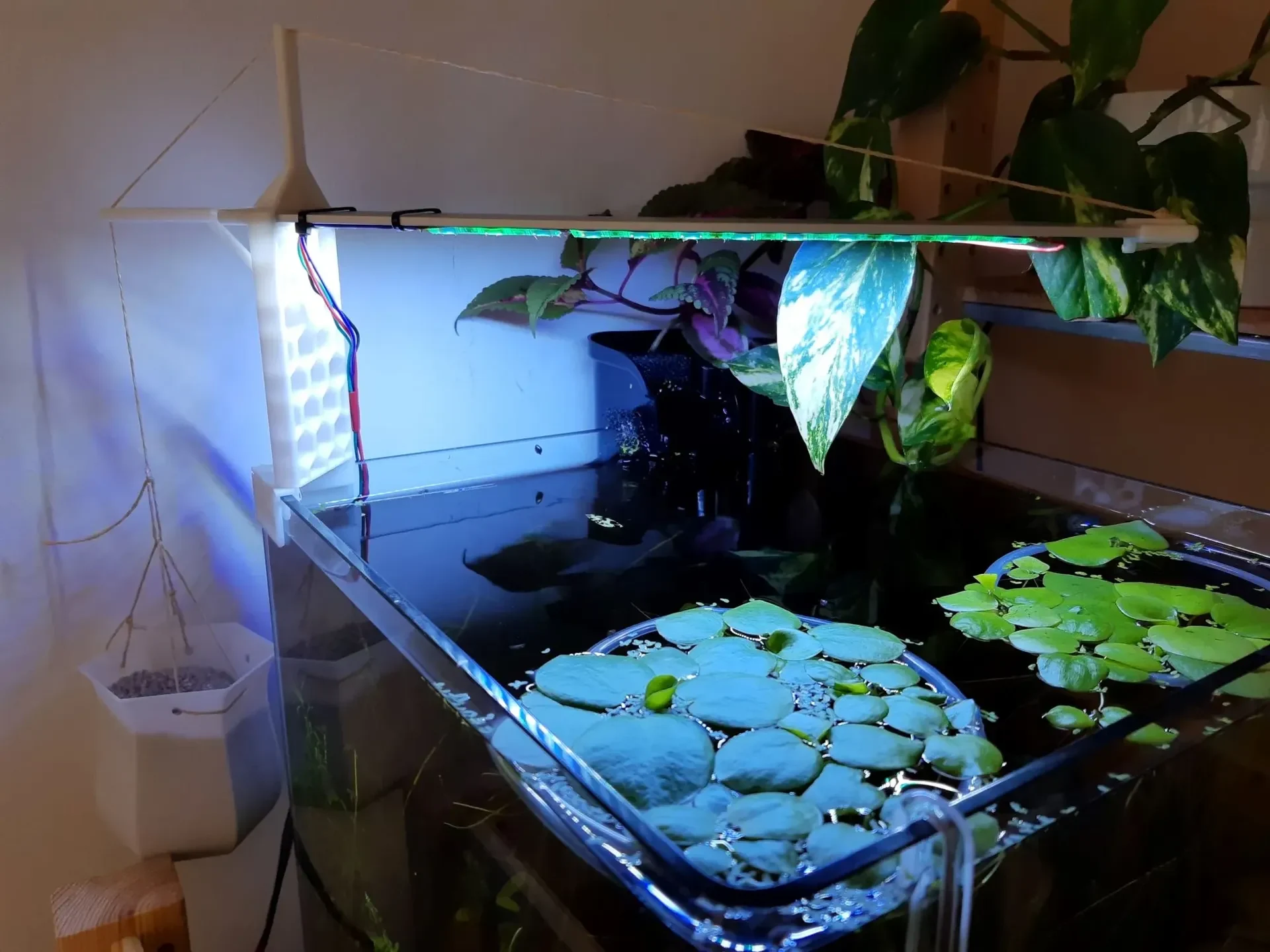

Это светодиодный светильник для аквариума, сделанный своими руками, с переменной длиной и интенсивностью света.
Расстояние до верхнего края резервуара фиксировано и составляет 10 см, но длина кронштейна зависит от ваших потребностей.

Я использую его с рукояткой длиной 32 см, но при желании вы можете сделать ее длиннее. Хотя будет точка, в которой противовес станет настолько тяжелым, что может повредить 3D-печать или даже стекло аквариума. Будь осторожен.

За последние годы я построил себе несколько светодиодных светильников для своего аквариума с растениями и, наконец, захотел поделиться своим дизайном.

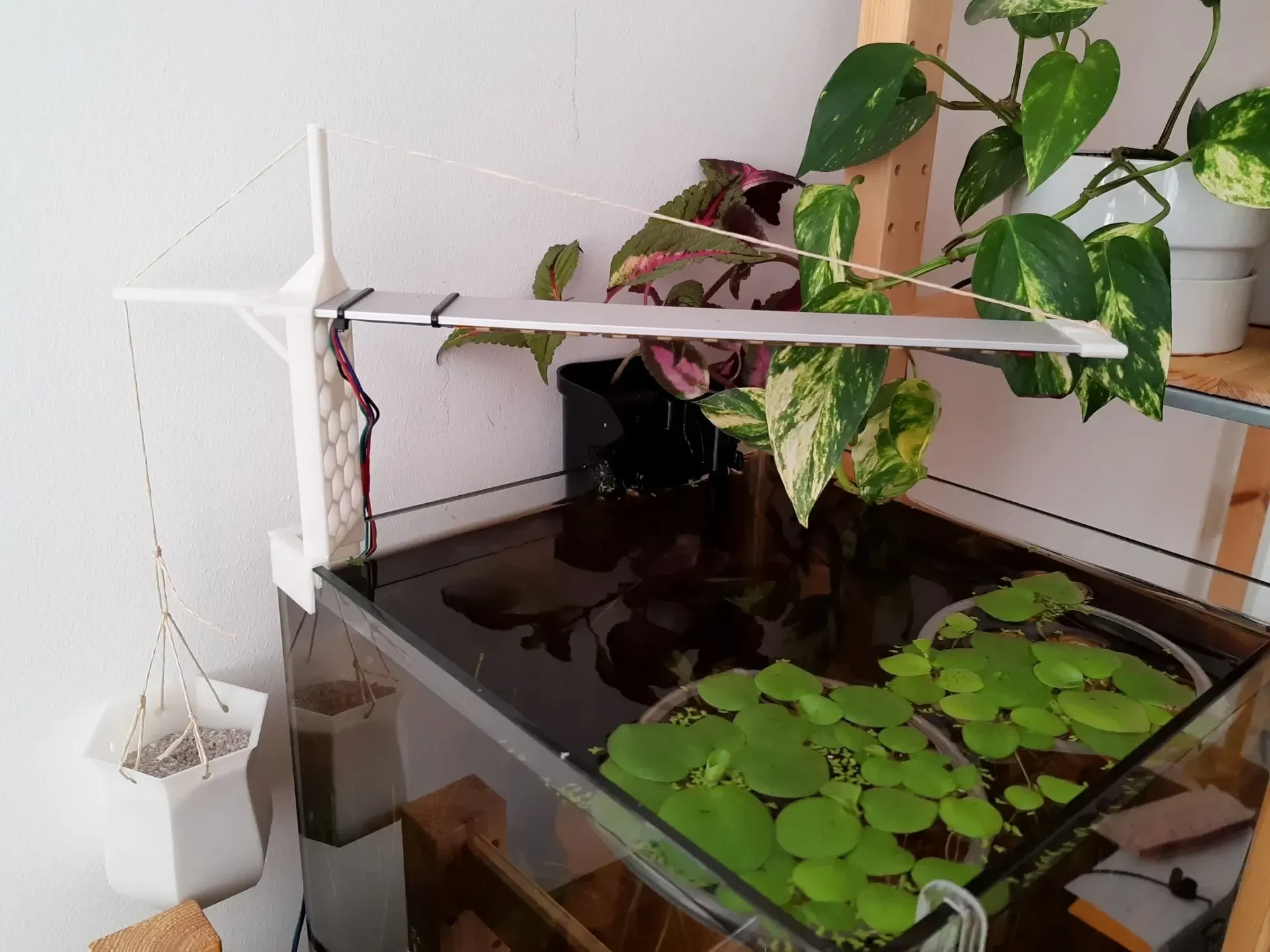

Я хотел закрыть как можно меньшую часть аквариума и поверхности воды, поэтому разработал светодиодный светильник в виде крана.

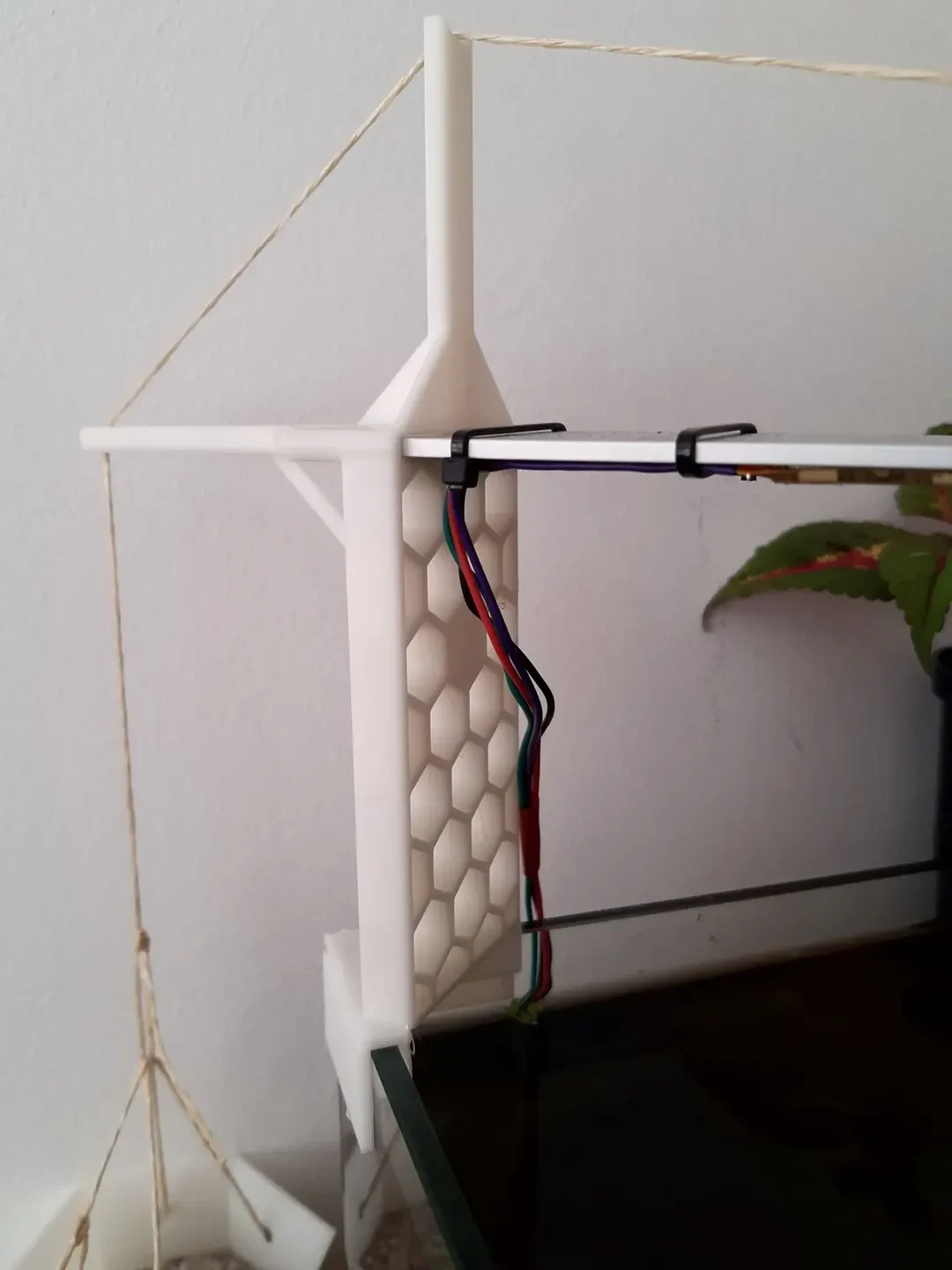

В оригинальной конструкции стрела крана немного свисала, да и я боялся, что со временем ПЛА сломается от нагрузки. Поэтому я спроектировал весь фонарь с противовесом, который зависит от веса кронштейна и его длины.

Что вам понадобится для этого проекта:
Алюминиевый профиль 40 мм х 3 мм х длина вашего светильника
Светодиодные ленты 12 В (я использую теплый белый, холодный белый и немного красного)
Источник питания 12В для светодиодов и способ их подключения к нему
струна 1 м
1 полиэтиленовый пакет и гравий или что-то подобное в качестве противовеса.
Как это построить

Для начала распечатайте необходимые детали. Я разработал детали для углов и боковых сторон резервуара из стекла толщиной 4 мм, 5 мм, 6 мм и 8 мм.
Распечатайте один из них и заглушку.

Светодиоды

Изм��рьте длину вашего аквариума и определите, какой длины должен быть ваш фонарь. Обычно я не отпускаю его по всей длине.

Отрежьте алюминиевый профиль на эту длину плюс 20 мм, которые пойдут на монтаж.

Теперь вам нужно подумать о том, сколько света нужно вашему аквариуму. Это во многом зависит от типа вашего аквариума, наличия большого количества растений, впрыска CO2, размера, количества естественного света, который получает аквариум, и так далее.

Часто вы получаете рекомендации в ваттах на литр (или галлон), и они предназначены для люминесцентных ламп. Светодиоды намного более эффективны и передадут тот же свет с меньшими затратами ватт. Светопередача светодиодов измеряется в люменах.

В зависимости от вашего аквариума вам понадобится 10-60 люмен на литр. Светодиоды, которые я использую, имеют яркость ~ 15 лм/светодиод. Теперь, зная размер вашего аквариума, люмены на литр и количество светодиодов, вы можете рассчитать, сколько светодиодов вам понадобится, какой длины будет лента и как вы расположите ее на алюминиевом профиле.

Что касается освещения, я уже экспериментировал с красными, синими, RGB, теплыми белыми и холодными белыми светодиодными лентами, пытаясь создать хороший спектр для моих растений.
На данный момент лучше всего работали теплые и холодные белые полосы и короткая полоса красного цвета.
Я думаю, что это так, потому что светодиоды белого цвета — это, по сути, синие светодиоды с флуоресцентным покрытием. Покрытие поглощает большое количество синего света и излучает его в полном спектре.
Я не уверен, что красная полоска действительно что-то здесь делает, но я решил, что она не повредит.

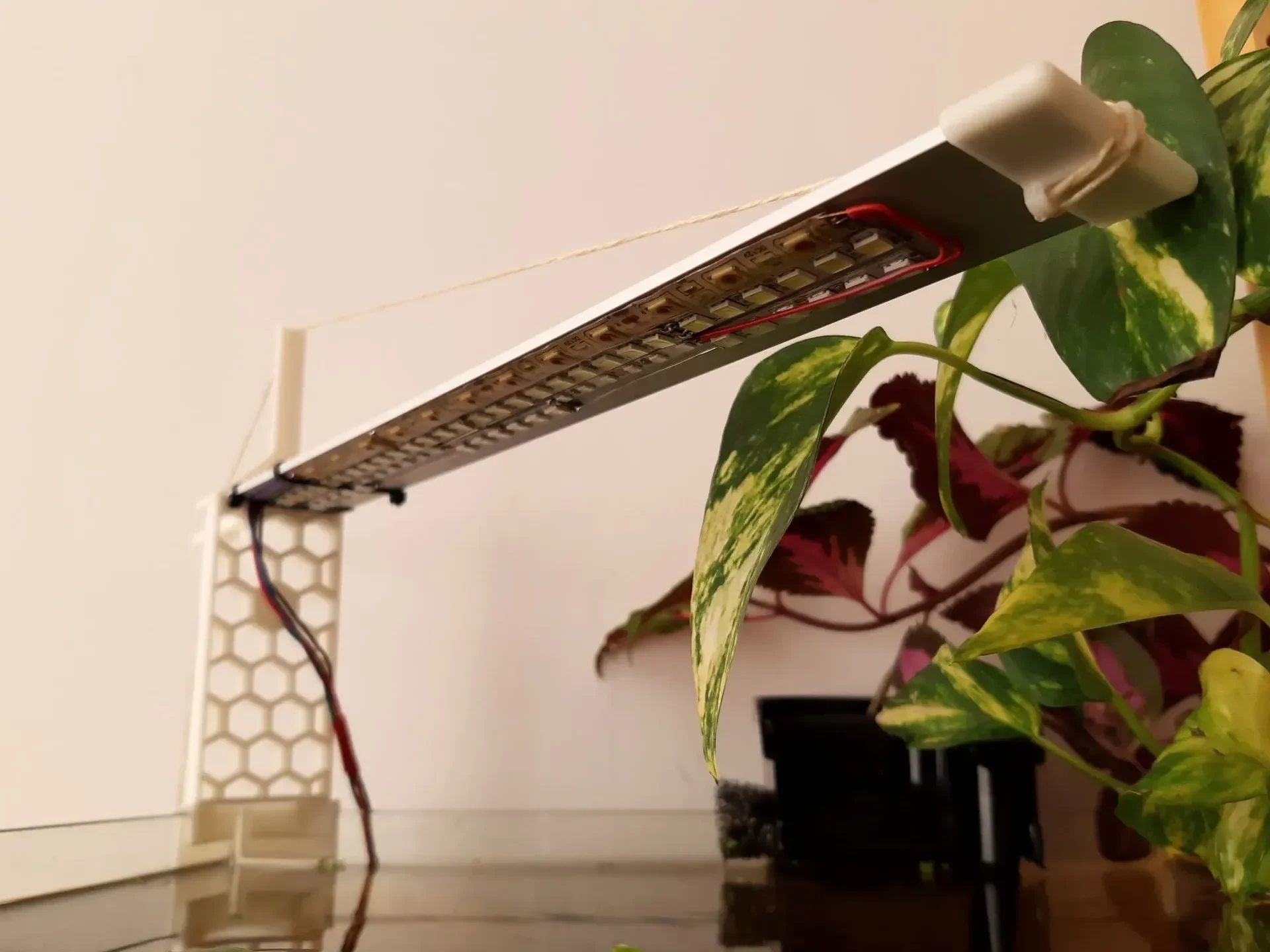

Теперь приклеиваем полоски на алюминиевый профиль и полотно 20мм с одного конца и 15мм с другого конца. Также оставьте достаточно места для пайки и подключения светодиодной ленты к источнику питания.

Противовес

После того, как вы собрали светодиодный кронштейн, вы можете рассчитать противовес. Я новичок в статике и пренебрег трением или весом веревки, но все же думаю, что для небольших случаев использования, таких как здесь, это не имеет значения.

Сн��чала нам понадобится угол веревки, это зависит только от длины вашей руки.
Угол альфа=артан(60/[длина_руки_в_мм]).

После этого можно рассчитать противовес, он зависит от угла наклона и веса руки.
Масса противовеса m=[arm_weight]/(2*sin(alpha))

Теперь наполните полиэтиленовый пакет достаточным количеством гравия, чтобы он имел нужный вес.

Сборка

Чтобы собрать весь светильник, вставьте светодиодную опору в пазы торцевой крышки и крана.
Подсоедините один конец веревки к наконечнику, а другой — к противовесу.

Теперь подключите источник питания и наслаждайтесь новым освещением аквариума!
