РАСШИРЕНИЕ направленной антенны YAGI WLAN для 2,4 ГГц......

Самодельное расширение направленной антенны WLAN в стиле YAGI для WLAN 2,4 ГГц с обычными медными стержнями. Чтобы оптимизировать среду WIFI.

Инструкции

Используйте медные стержни сечением 0,75 мм² (диаметром 1 мм) для антенного удлинителя 2,4 ГГц:

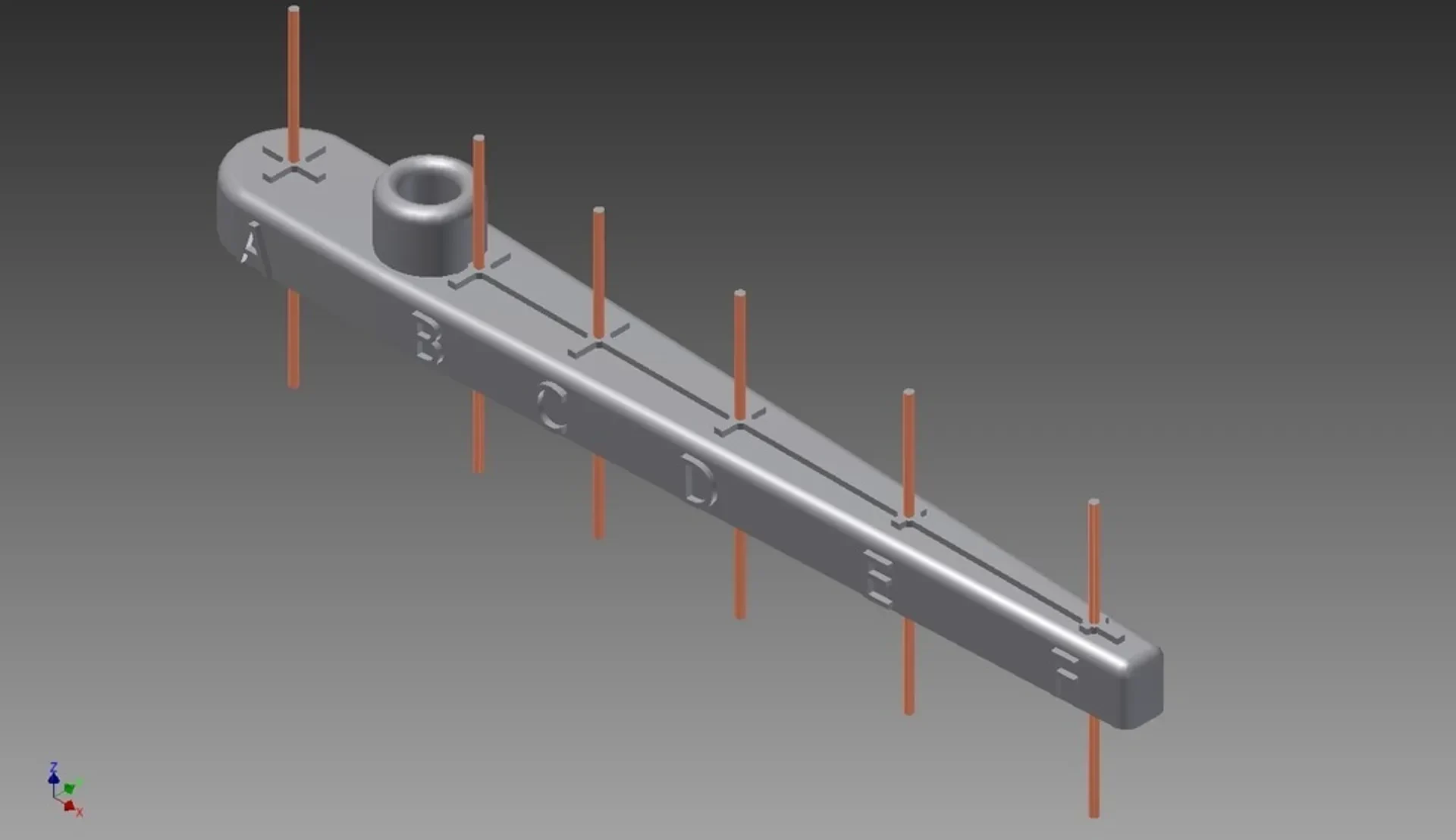

Позиция — длина:
А — 60 мм
Б — 53 мм
С — 52 мм
Д — 51,5 мм
Е — 51 мм
Ф — 50 мм

Если вы хотите использовать медные стержни диаметром 1,5 мм² (диаметр 1,4 мм), укоротите длину стержней примерно на 1 мм.

Чтобы использовать медные стержни диаметром 2,5 мм² (диаметр 2 мм), просверлите отверстия большего размера и укоротите длину стержней примерно на 2 мм.

Просто отцентрируйте стержни в отверстиях и зафиксируйте их клеем.

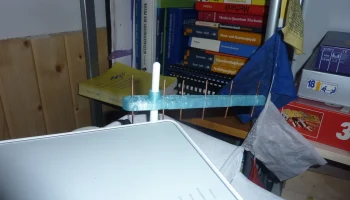

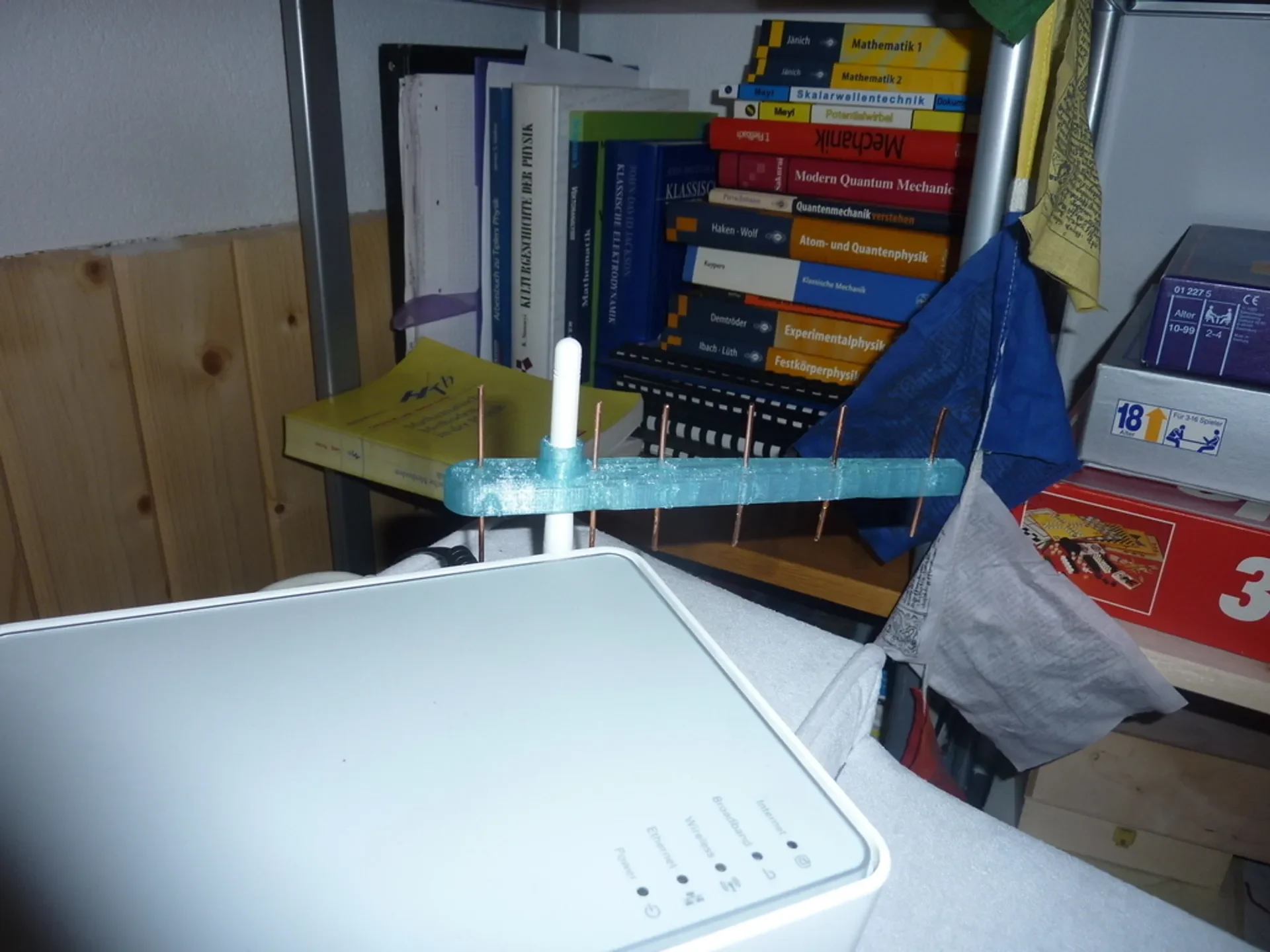

Поместите полный антенный удлинитель на антенну точки доступа, и вы получите направленный сигнал WIFI :)

Усиление должно составлять около 10 (± 2) дБи.

Веселитесь :)
