Антенна Яги 70 см с SDR

Простая и легкая антенна Яги для диапазона 70 см. Разработано совместно с проектом Touch The Universe.

Требуемое оборудование
Алюминиевые сварочные прутки 3,2 мм.
Латунный сварочный стержень 4 мм.
Труба ПВХ 25 мм.
Саморезы ~3 мм.
суперклей/силикон/пистолет для горячего клея (по желанию)
паяльник и припой
Краевой разъем SMA (Алиэкспресс)
Адаптер SMA PCB (можно заказать в JLCPCB за 2 доллара США — см. прилагаемые файлы Gerber)
РТЛ СДР (Алиэкспресс)
Удлинитель USB-A (~2 м)
кабельные стяжки
Инструкции по печати

Лучше всего работает с PETG или аналогичным материалом. Я рекомендую настройки по умолчанию 0.2h@0.4n. Добавьте больше периметров для дополнительной прочности (необязательно). Никаких опор не требуется.

Инструкции по сборке
нарежьте сварочные стержни по размеру (размеры см. на чертеже)
Латунный стержень толщиной 4 мм необходимо обрезать на 2 мм короче и разделить пополам, чтобы учесть центральный зазор.
придайте шероховатость концам латунного стержня напильником или наждачной бумагой для облегчения пайки в дальнейшем
подпилить / снять заусенцы со всех кромок
отметьте центр каждого алюминиевого элемента и вставьте каждый в соответствующую печатную часть.
используйте верхнее отверстие, чтобы совместить центральную отметку, затем заполните отверстие клеем (необязательно)
припаяйте разъем SMA к плате SMA
вставьте латунные элементы в печатную часть «Z» и припаяйте к ним печатную плату.
отрежьте отрезок трубы ПВХ длиной ≥70 см и отметьте места расположения элементов (размеры см. на чертеже)
прикрепить элементы к трубе ПВХ
убедитесь, что заостренные отверстия по бокам напечатанных деталей обращены к рабочему концу антенны.
закрепите их, пропустив саморез ч��рез отверстие внизу каждой печатной детали

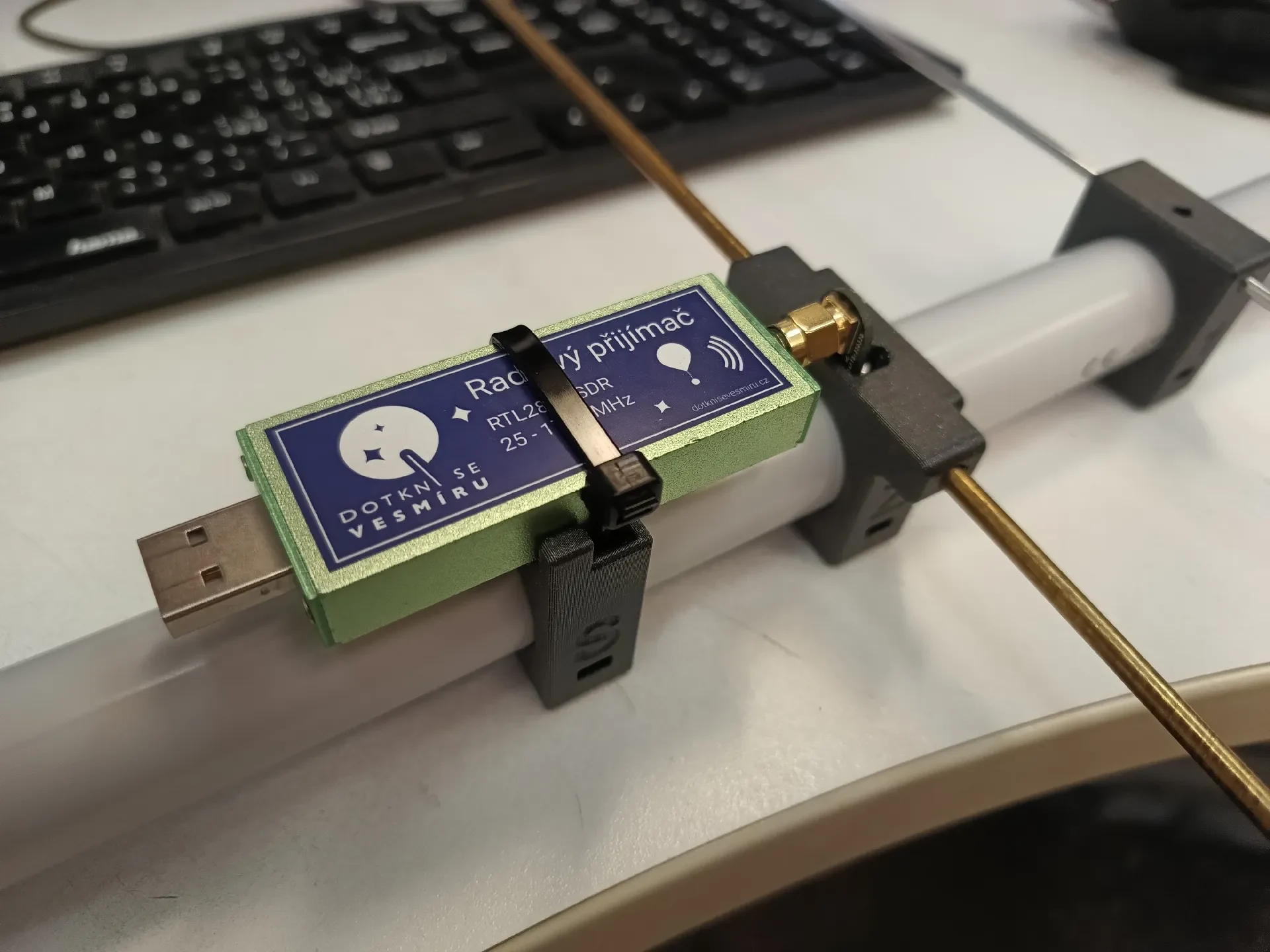

прикрепите SDR с помощью разъема SMA и закрепите его на печатной части «S» с помощью кабельной стяжки.
подключите удлинитель USB и закрепите его на печатной части «R» с помощью кабельной стяжки.
