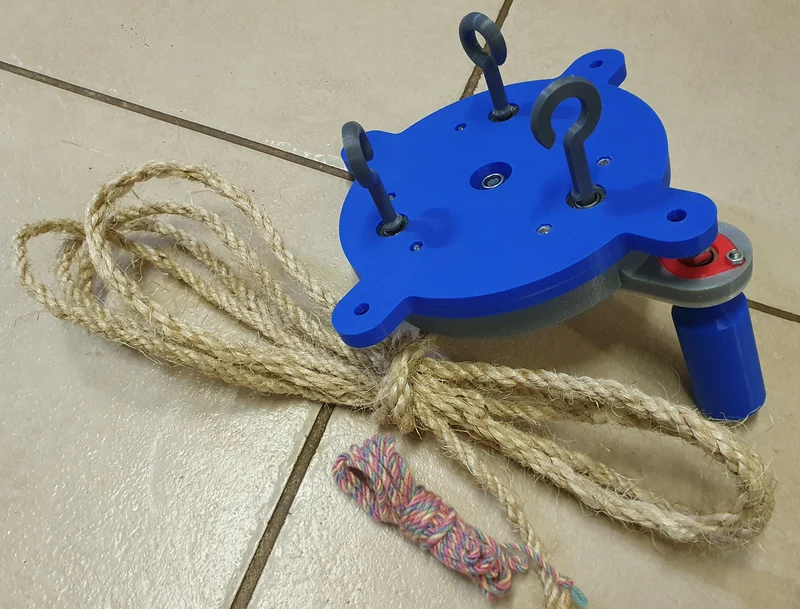

Устройство для намотки каната V2

Устройство для намотки троса с 3 сердечниками (V2)

(Эта версия предназначена для установки на коробку или переносную раму)
[Это БЕТА-версия — могут возникнуть проблемы — будьте осторожны!]

Введение

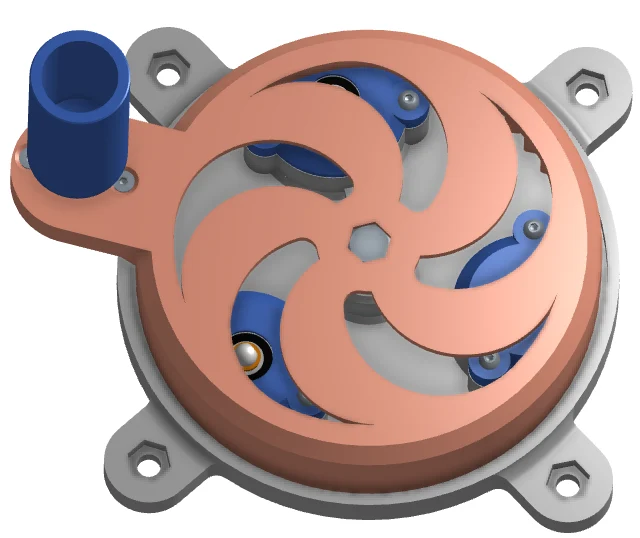

Здесь используется традиционный механизм намотки троса с тремя кордами и тремя планетарными шестернями, которые приводятся в движение внешней кольцевой шестерней. Это разработанная мною вер��ия, которая немного более надежна и механически предназначена для использования скаутами, чтобы они могли крутить или наматывать свои собственные веревки.

Первоначально я сделал эту версию: https://www.thingiverse.com/thing:2255317, которую я не перенес в Printables, потому что она несколько хрупка при неправильном использовании и вызывает некоторые проблемы.

Требования

Прежде всего вам нужно будет распечатать детали, перечисленные ниже (обратите внимание, что для более крупных деталей н��обходимо включить опоры для всего, что находится под углом менее 45 градусов от пластины).

Печатные детали:
1 устройство намотки каната V2 (крышка кольцевого механизма) (ПЕЧАТЬ С ПОДДЕРЖКАМИ!)
1 устройство для намотки веревок V2 (основание) (ПЕЧАТЬ С ПОДДЕРЖКАМИ!)
ЛИБО: 1 устройство для намотки веревок V2 (меньшие детали), которое представляет собой коллекцию, содержащую:
3 крючка (полезный совет: если напечатать их с большим периметром, они станут очень прочными)
3x С-образных зажима с крючками
3 фиксатора подшипников планетарной передачи
3 проставки для шестерен
3x шестерни
1x фиксатор подшипника ручки
1x ручка
ИЛИ: Распечатайте отдельные файлы в любом порядке, указанном выше.
[Дополнительно] Распечатайте 1 устройство для намотки веревки V2 (челнок)
Дополнительное оборудование:
8 подшипников для скейтборда 608 (наружный диаметр 22 мм, внутренний диаметр 8 мм, без фланцев)
2 винта с шестигранной головкой M8 x 30 мм (болты)
2 нейлоковые гайки M8
6 винтов M4 x 30 мм с плоской головкой (болты) (с пуговичной головкой и т. д.)
8 гаек M4
2 винта с потайной головкой M4 x 16 мм.
Строительство

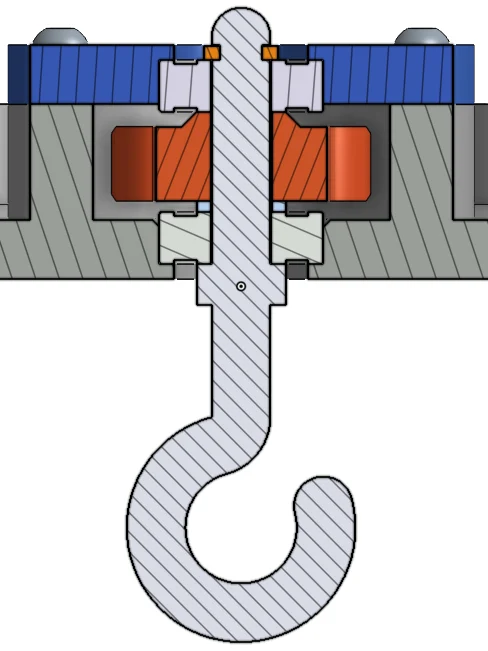

Создайте многослойные сборки планетарных подшипников (x3), которые содержат (сверху вниз):

1x крючок
2 винта M4 30
1x фиксатор планетарного подшипника (синий на рисунке ниже)
1 крючок с C-образным зажимом (светло-оранжевый на рисунке ниже)
1x608 подшипник
1 шестерня (удар вверх) (темно-оранжевый на рисунке ниже)
1x проставка для шестерни (голубая)
1x608 подшипник
2 гайки M4, крепящие все это к основанию.

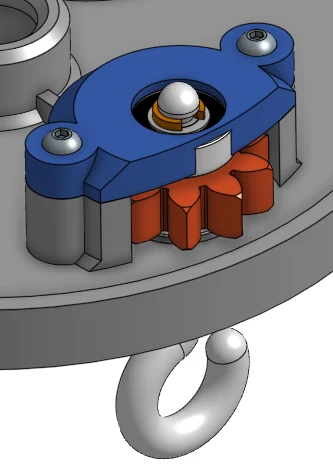

Готовая сборка должна выглядеть примерно так:

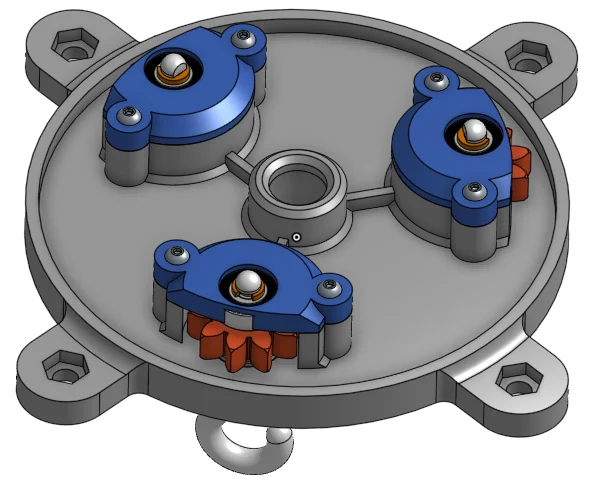

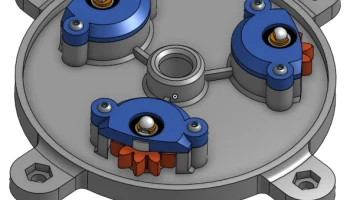

Вся планетарная передача в сборе должна выглядеть следующим образом:

Прикрепите ручку к крышке шестерни кольцевого механизма:

Вставьте болт с шестигранной головкой M8 через ручку, а затем через кольцевую шестерню «ручка панорамирования».
Вставьте подшипник 608 на противоположную сторону и протолкните M8 через подшипник.
Используйте нейлоковую гайку M8, чтобы прикрепить ручку к подшипнику.
Прикрепите фиксатор подшипника ручки с помощью 2 винтов с потайной голо��кой M4 16 и гаек.

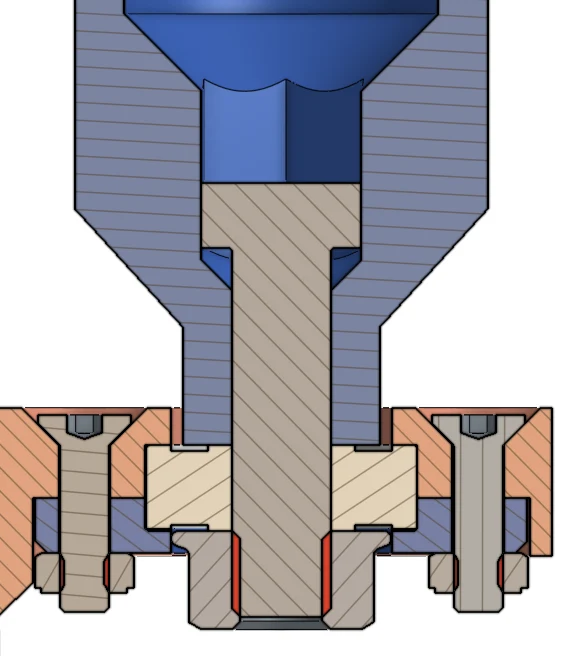

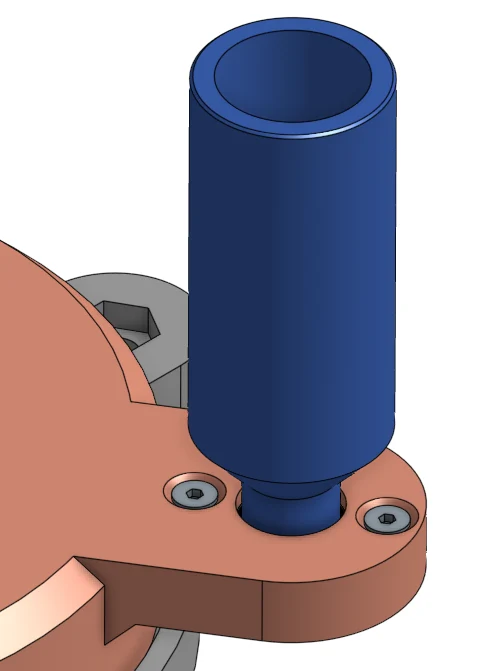

Если все сделано правильно, это должно выглядеть так:

Прикрепите крышку кольцевого механизма к основанию:

Поверните шестерни так, чтобы крючки выстроились в нужном вам направлении (возможно, все они были направлены в одном направлении?).
Наденьте крышку кольцевой шестерни на основание так, чтобы планетарные шестерни вошли в зацепление с кольцевой зубчатой ​​рейкой.
Вставьте подшипник 608 с задней части основания.
Вставьте шестигранный болт M8 30 из крышки кольцевого редуктора через подшипник 608 и закрутите нейлоновую гайку M8, чтобы зафиксировать все это на месте.

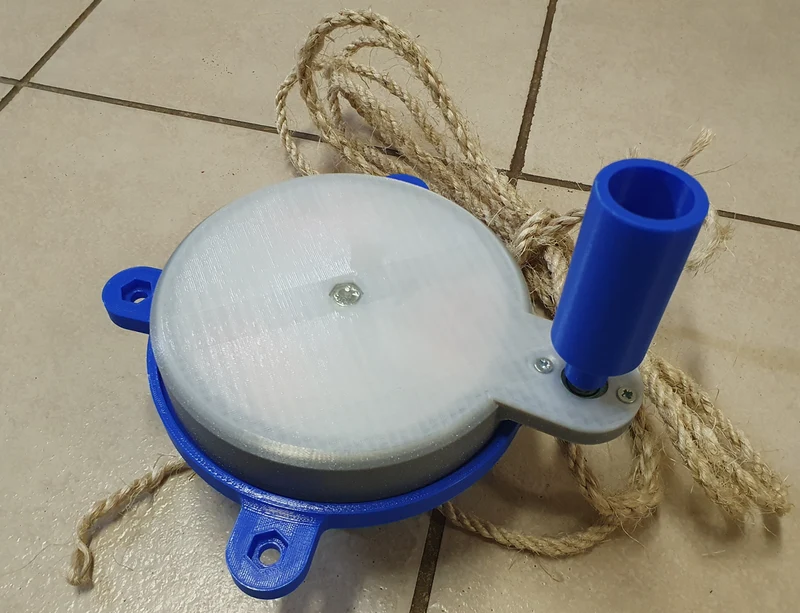

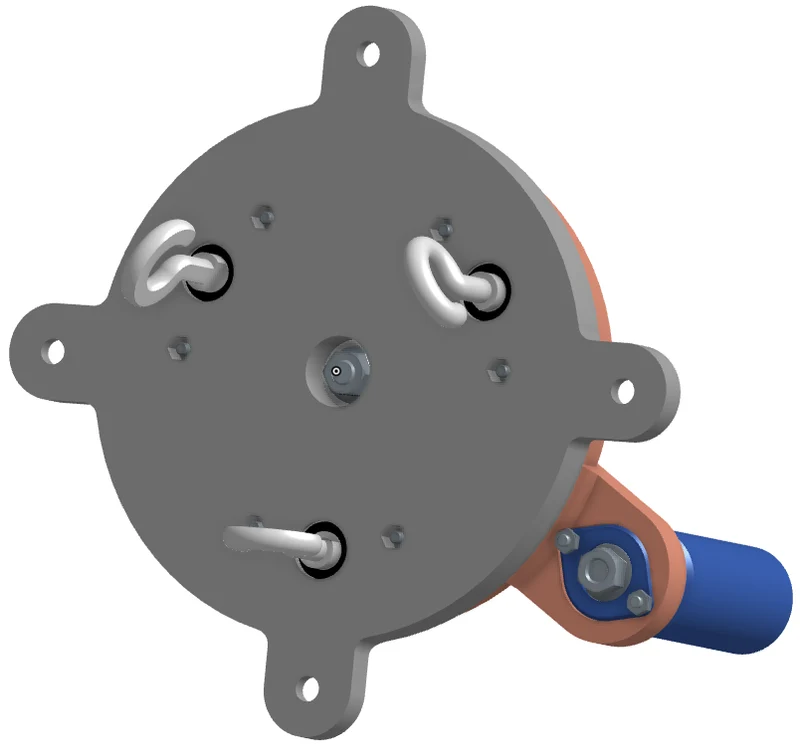

Теперь у вас должно быть следующее:

Убедитесь, что кольцевая шестерня вращается свободно и каждый крюк вращается независимо.

Теперь вы можете закрепить его на раме, деревянном ящике или на чем угодно, чтобы устройство можно было использовать.

Как это использовать!

Хитрость намотки веревок заключается в следующем:

Отрежьте как минимум 3 куска веревки одинаковой длины — длина последней веревки обычно составляет около трети длины прядей веревки.
Оберните каждый кусок веревки вокруг крючка так, чтобы все концы сошлись вместе на одной линии с центральной передней частью устройства для намотки веревки.
Завяжите узел на конце ниток, чтобы контролировать их.
Вставьте челнок так, чтобы в каждом из трех пазов была веревка для соответствующего крючка и чтобы они не запутывались, и протяните челнок к узлу на конце.
Для этой части понадобится 2 человека. Один человек отвечает за челнок и конец каната, а другой отвечает за устройство намотки каната.
Устройство для намотки каната проворачивается, а челнок удерживается неподвижно, чтобы струны оставались прямыми.
Струны закручиваются
