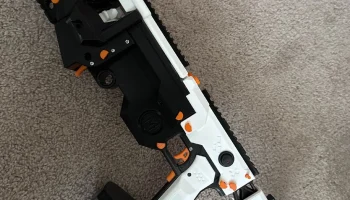

Средний машинный бластер Meaker Mk 42

СМОТРИТЕ! Полностью автоматический бластер Mk42 с цепной подачей полудротика!

Я выпускаю это бесплатно, а не на своем etsy, благодаря множеству других дизайнеров, чьи работы я использовал в этом. Хотя конечный продукт полностью принадлежит мне, в нем есть части и соединения из Flygonial's Protean, механизма, вдохновленного видео на YouTube от дизайнера, имя которого я попытаюсь найти, обширной работы с мистером Хитом Пэнтсом, когда он пытался заставить его дизайн работать, прежде чем приступить к созданию своего собственного, ссылки, аналогичные тем, что есть в проекте Торука, и, конечно же, другие.

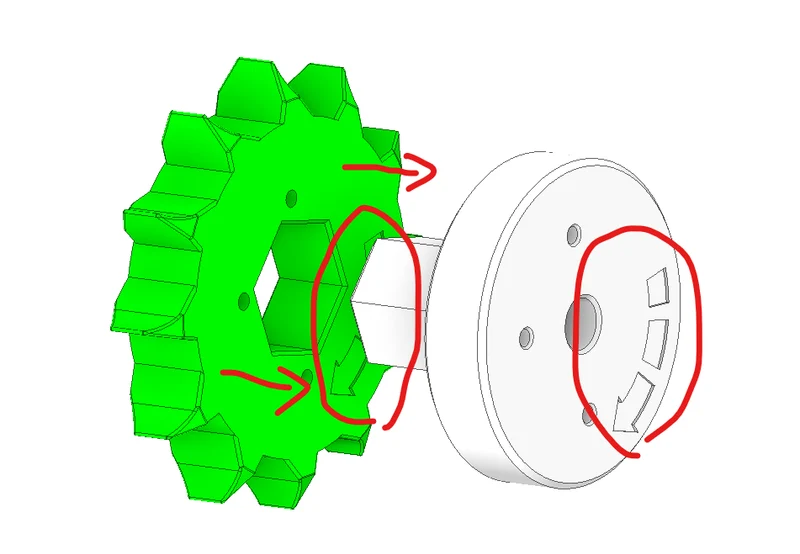

Больше не находится в бета-версии. Я использовал это в нескольких публичных матчах формата CTNO в Коннектикуте и в крупномасштабных играх казуального формата в NSNW 5 в Массачусетсе. Я смог использовать его на поле, полном маховиков Spirit, и постоять за себя (пару раз захватив флаг!), я мог играть почти весь день (~6 часов) под дождем и грязью на аккумуляторе емкостью 1,5 Ач (1500 мА��) с грязными полевыми дротиками, я лежал ничком за камнем на холме и обливал пеной всех, кто пытался его захватить. Дважды, когда он застревал из-за того, что клетка (3 стенки / 5% наполнения PLA) плавилась из-за объема пены, которую она выплевывала, мне удавалось открыть крышку, отремонтировать и вернуться в игру. Эта штука преуспела. Есть некоторые рабочие упражнения, к которым вам придется привыкнуть, и они работают иначе, чем другие маховики или пружины. Я подробно опишу упражнения внизу поста. Я внес некоторые изменения в результате войн, эти файлы включены: новый выпуск зубчатого колеса «магазина», более длинная нижняя направляющая, чтобы предотвратить выпадение винта, даже если его отпустить, «мешок для магнитов» и связанная с ним защелка со стороны бластера для создания цепей в ~ 120 круглых магазинов с пакетами с застежкой-молнией на галлоны и напечатанные штифты с накатанной головкой, которые не будут греметь. Новая клетка, которую я напечатал с 9999 нижними и верхними слоями, так что она вся из твердого PLA, с большим количеством вентиляционных отверстий и переработана, чтобы лучше удерживать 180 моторов — я рекомендую 180 после того, как сжег 130; 180-е пока что набирают силу.

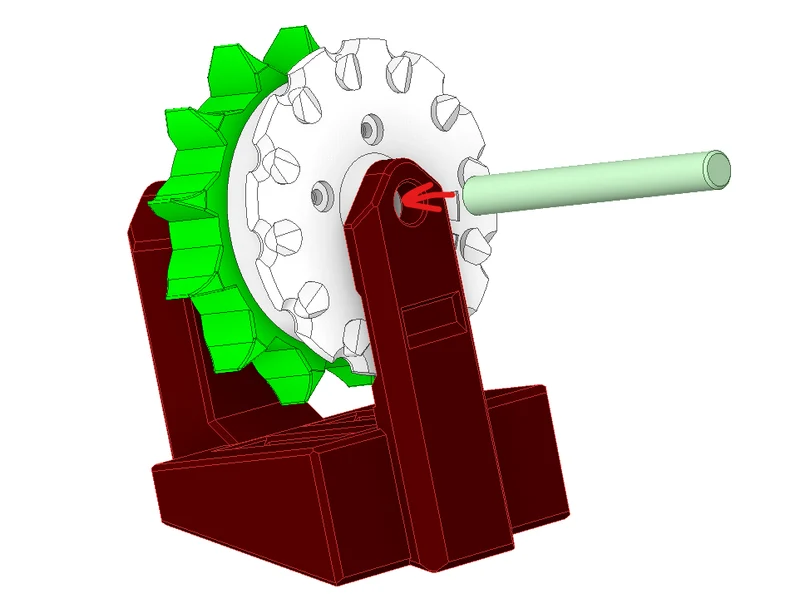

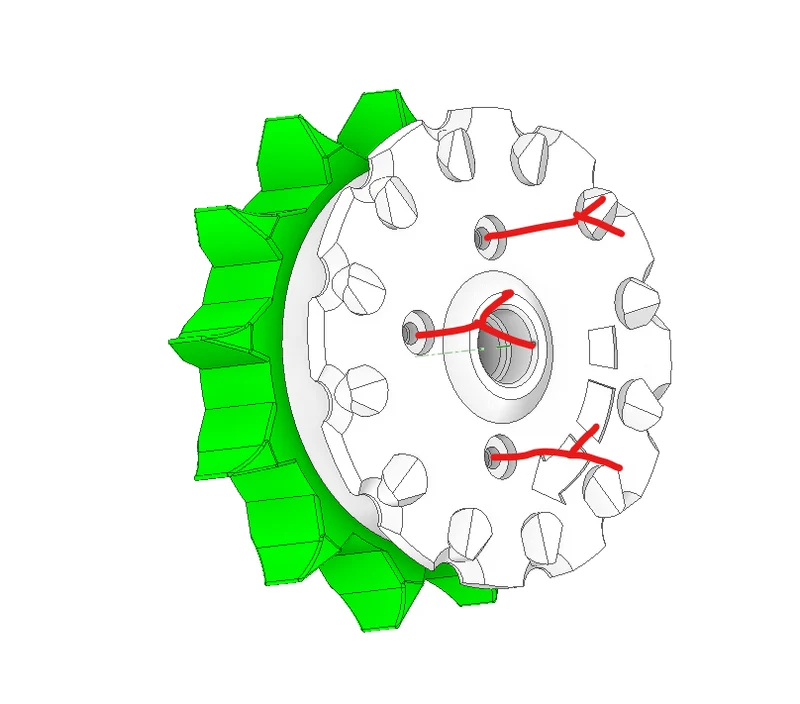

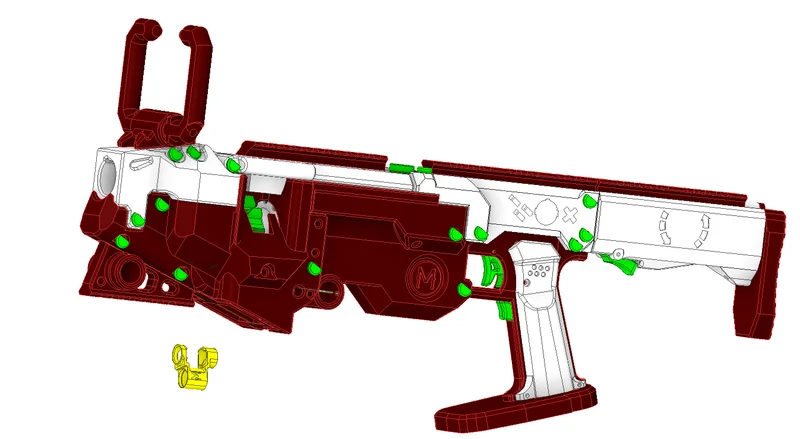

Руководство по сборке теперь включено. Фото каждого шага также есть в посте.

Несколько десятков саморезов ½ дюйма №4 (листовой металл, дерево, пластитит, нарезание резьбы и т. д.)
Альтернативно или дополнительно: различные винты диаметром 3 мм.
В конструкции рукоятки/лотка для аккумулятора используются 2 винта с потайной головкой №4, но их можно заменить на винты другого типа.
2 микропереключателя Omron 2C26K или аналогичные: в комплект поставки входит переходник для использования вместо микропереключателей DB2, если это необходимо.
Для использования с включенной установкой Ryobi Pack: Контакты батареи Keystone 209.
(необязательно, но желательно) ¼-дюймовый плоский разъем/быстроразъемные соединения. Эти элементы просто защелкиваются прямо на переключателях Omron. Бластер также спроектирован так, чтобы его можно было разобрать, так что наличие разъединителей позволяет разобрать его и заменить компоненты, ничего не паяя.
Несколько футов многожильного провода ± 20ga.
Термоусадка
2 двигателя типоразмера 130 или 180. Запустив его несколько раз в играх CTNO в стиле компа, рабочие 180-е не сгорели, а 130-е — сгорели.
4 винта двигателя

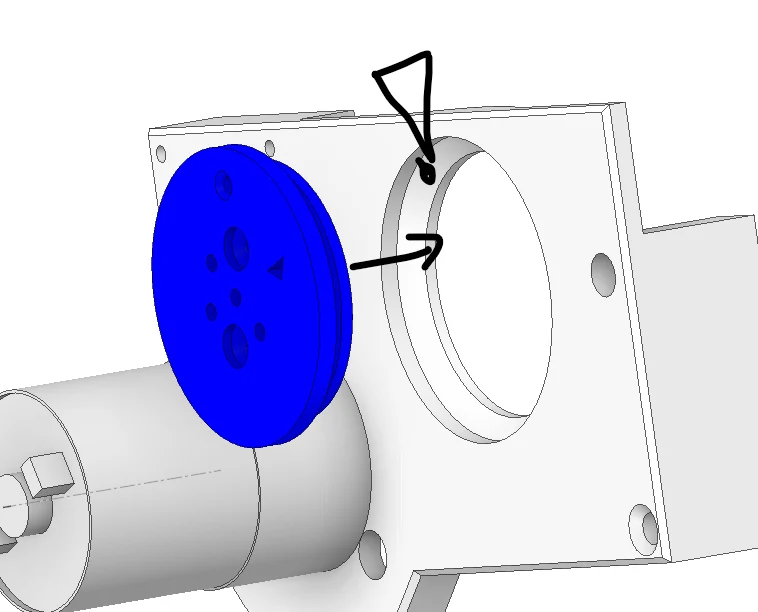

1 двигатель Greartisan постоянного тока, 12 В, 550 об/мин. На двигателе: версия, которую я использовал, 12 В, 550 об/мин, похоже, работает примерно на 10 DPS при перенапряжении до 20 В. На момент написания двигатели предлагаются с напряжением 12 В и 24 В и частотой вращения от 10 до 1000 об/мин. Не рекомендуется использовать более высокие обороты, чем 500-600, но можно использовать более низкие обороты для увеличения движущей силы. DPM и RPM почти 1:1.

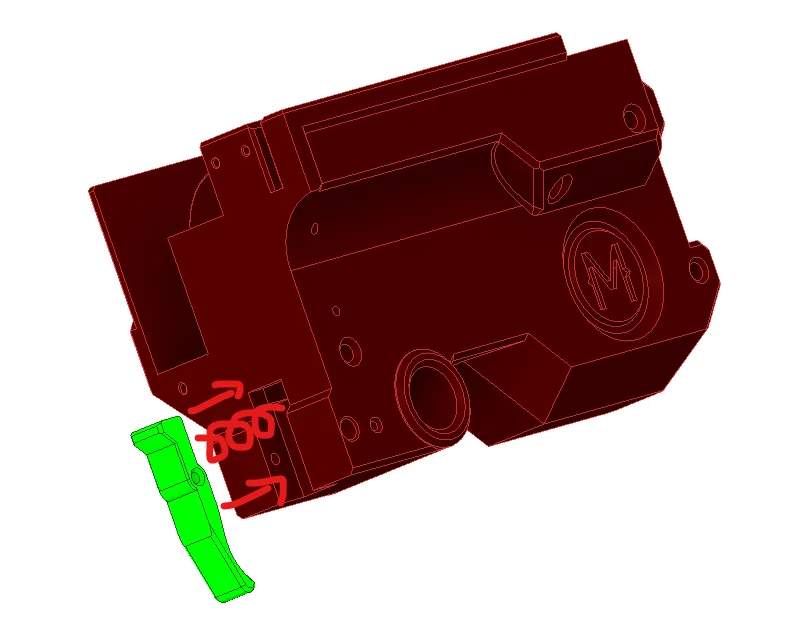

Резиновая лента, резинка или пружина растяжения для собачки.
Опционально: круглый кулисный переключатель диаметром 20 мм для предохранительного выключателя.
Несколько пружин сжатия. У меня все было из ассортимента. Приклад и защелка имеют диаметр около 5/16 дюйма и длину примерно 1 дюйм, спусковая пружина имеет размер ручки / размера Протеана / Грифона.

Теперь об этих рабочих упражнениях:

Практически все в этом бластере отличается от обычного маховика или спрингера. Поэтому вам нужно будет приспособиться к тому, как это работает и чего ожидать от этого.

Загрузка дротика: Основное преимущество заключается в том, что вы можете загружать все свои цепи в любое время и оставлять их в таком состоянии: загрузка цепей не повреждает дротики. Я обнаружил, что складываю все свои
