Направляющие для настольной пилы........

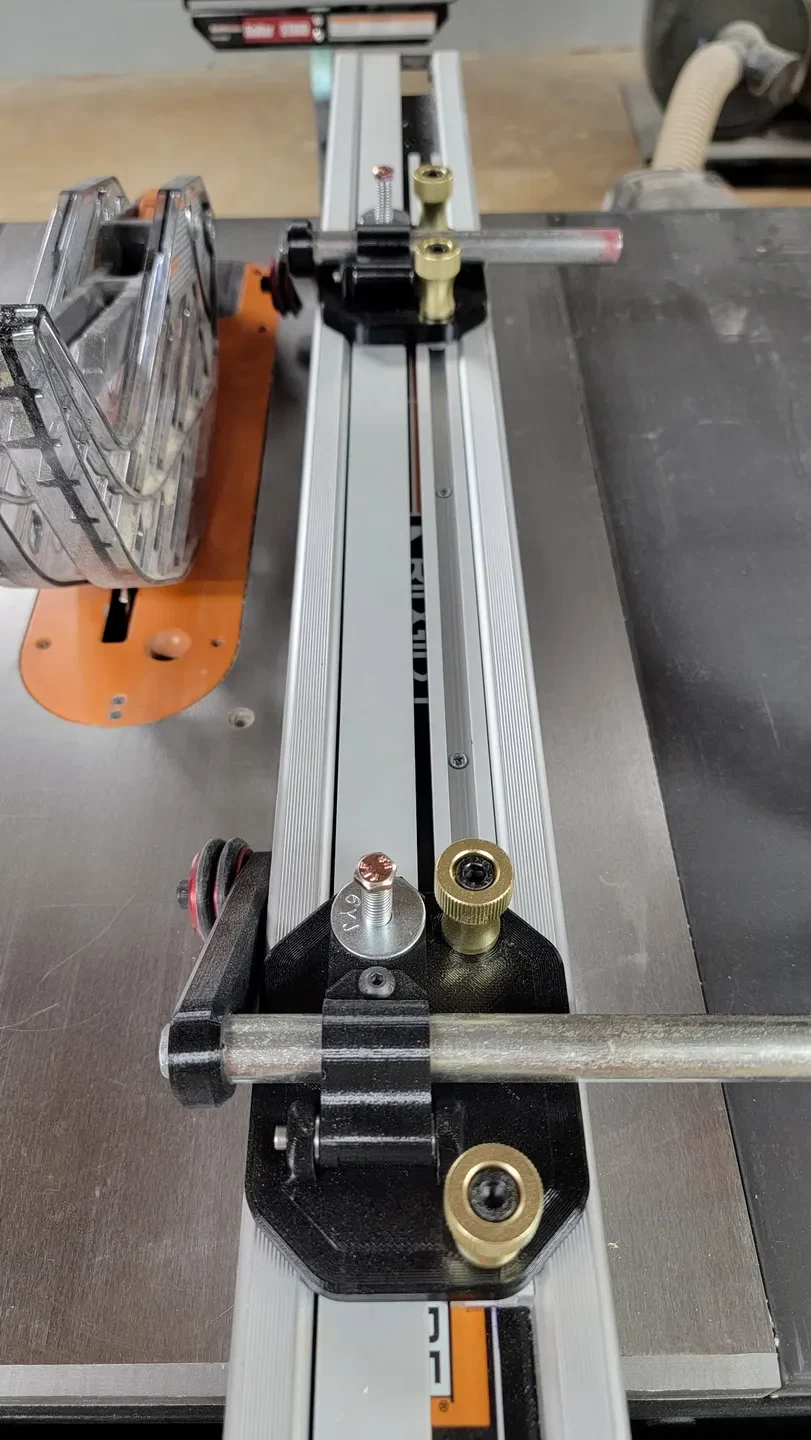

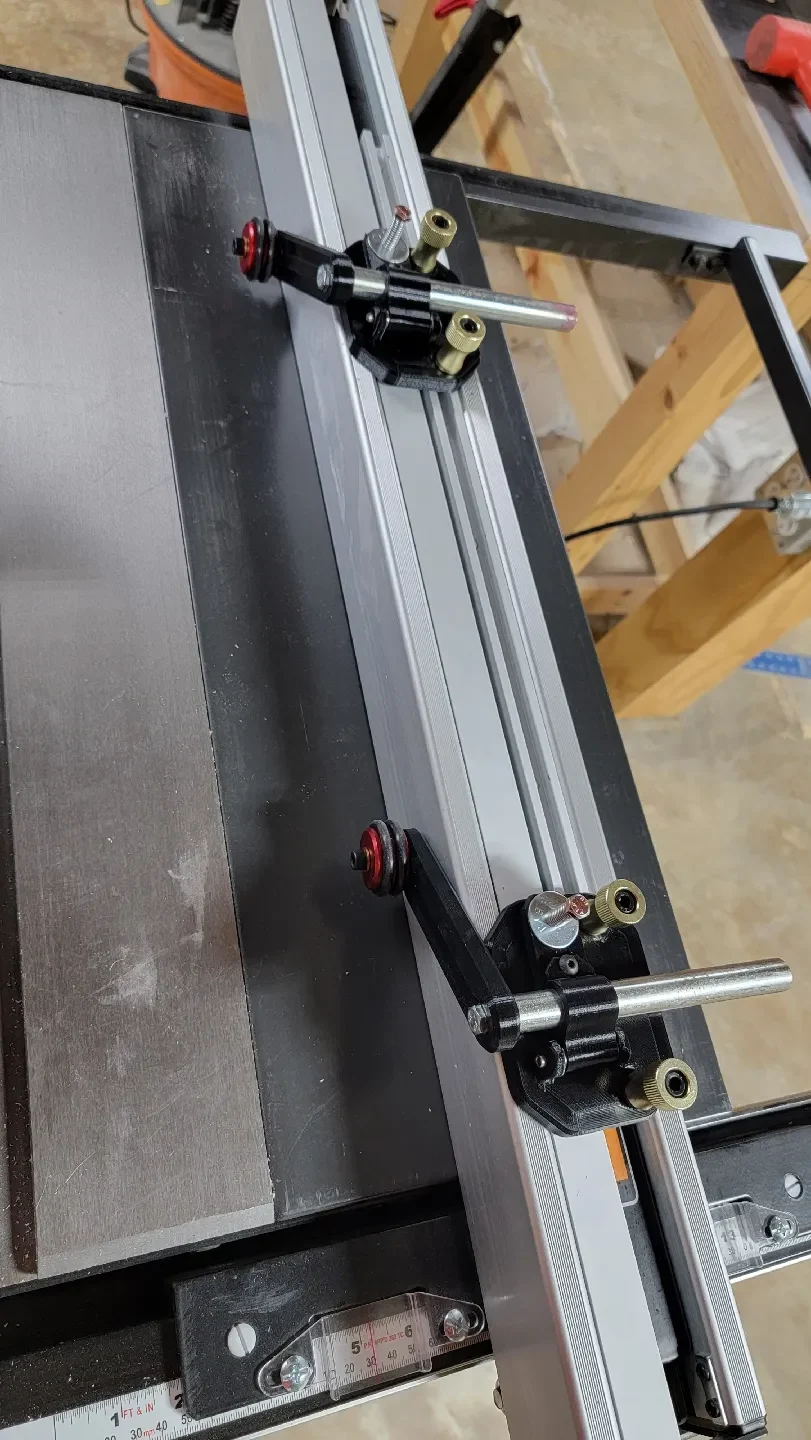

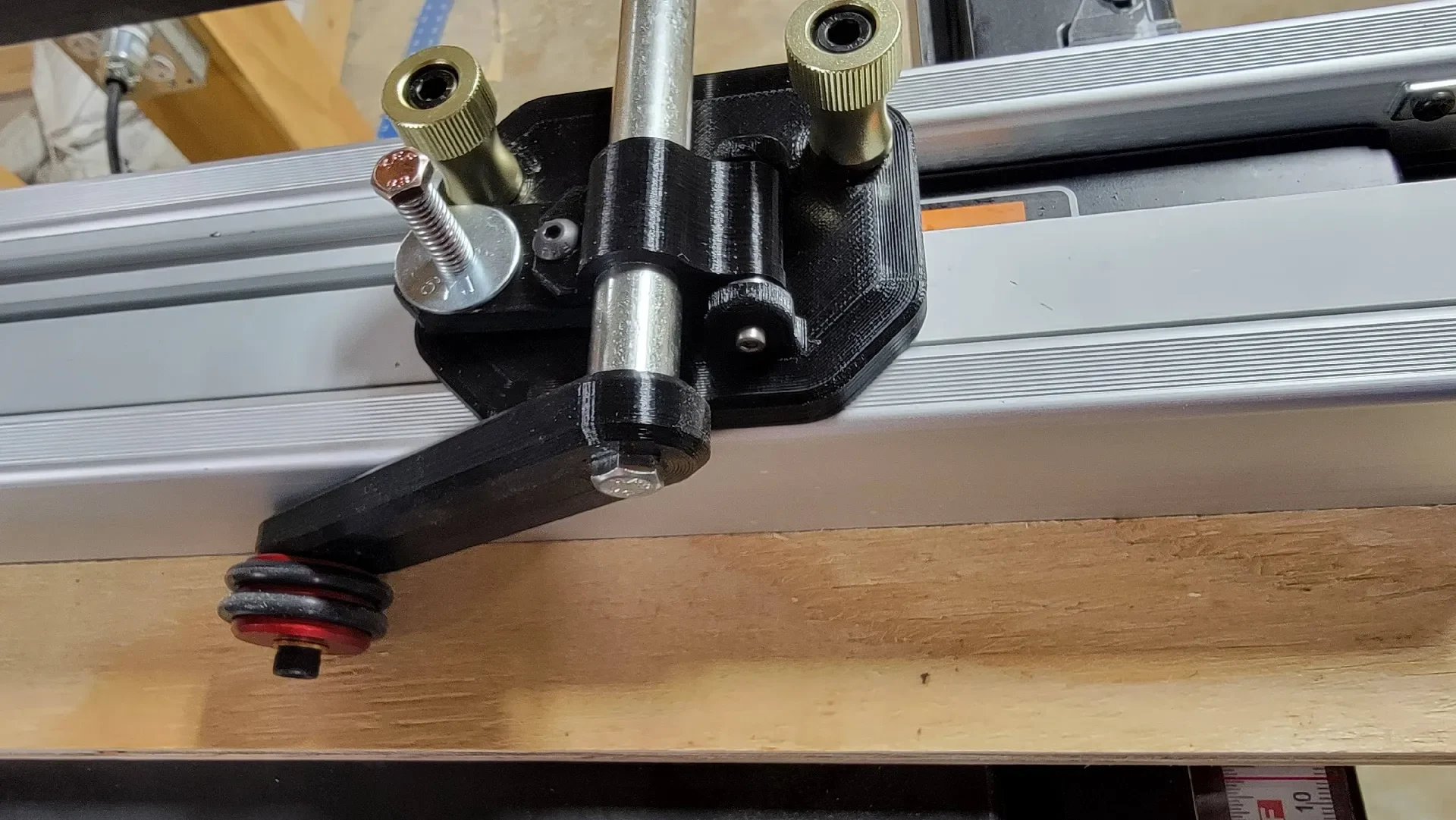

Набор направляющих для настольной пилы, сделанный своими руками, похожих на направляющие Clear Cut от JessEm. Они перемещаются по Т-образной направляющей, которая прикреплена к упору настольной пилы и расположена под углом, чтобы помочь направить приклад в упор, помочь удерживать его, а благодаря односторонним подшипникам возможно помочь с отдачей. Он был разработан на основе моей настольной пилы Ridgid R4560 (идентичной delta TS725-T2), но с небольшими изменениями должен подойти большинству станков для подрядчиков/кабинетных пил. Я не проектировал колесо для этого, так как повторно использовал одно из уже имевшегося у меня набора Aliexpress, его можно было легко сконструировать на 3D-принтере. Гайки Т-образных направляющих, ручки и крепеж для колес также были повторно использованы из набора Aliexpress. В качестве пружины используйте любую достаточно жесткую пружину с внутренним диаметром 6 мм или ¼ дюйма и болт М6 подходящей длины.

Требуемое оборудование для 1 руководства:

1 Колесо обратного хода, я использовал его с Aliexpress.
1 стальной круглый стержень диаметром 5/8 дюйма, обрезанный до длины 6 дюймов, с просверленным отверстием M6 или ¼ дюйма и нарезанным резьбой на одном конце.
1 Гайка M5 для зажима поворотного рычага
1 Винт или ручка M5x10 для зажима поворотного рычага
2 фланцевых шарикоподшипника с внутренним диаметром 3 мм (McMaster Link) для шарнира
1 нейлоновая контргайка M3 для шарнира
1 Винт M3x40 для поворотного вала
2 гайки M6: одна для основания, одна для рычага колеса.
1 болт М6 для крепления колеса
1 кольцевая шайба M6 или ¼ дюйма для пружины.
1 Весна
1 болт M6 для пружины
2 гайки Т-образной ��аправляющей
2 Болты/ручки Т-образной направляющей
