ТАЙМЛАПС ВИДЕОПРОЕКТЫ (ПРОСТЫЕ И "БЕЗ ПЕЧАТАЮЩЕЙ ГОЛОВКИ"..

ПРОСТЫЕ ВИДЕОПРЕКТЫ «БЕЗ ПЕЧАТАЮЩЕЙ ГОЛОВКИ» ДЛЯ ENDER 3/PRO

Я всегда задавался вопросом, как они исчезают с печатающей головкой, снимая потрясающие замедленные видеоролики 3D-печати, пока не посмотрел соответствующие видеоролики на YouTube.

Метод довольно умный и простой:

В конце каждого слоя блок горячего конца (или печатающая головка) перемещается в самую правую сторону оси X, где включается переключатель для съемки фотографии.

При этом достигаются две цели:

печатающая головка уходит со сцены,

а также он запускает переключатель, установленный на правой стороне оси X, который заставляет камеру делать снимок в конце каждого слоя.

Очень логично и очень умно!

Я предполагаю, что ниже 2 проекта (РЕШЕНИЕ 1 и 2) являются самыми простыми и дешевыми решениями (общая стоимость_за исключением стоимости телефона/камеры и штатива_менее 5$).

КОМПОНЕНТЫ:

Как всегда, я использую имеющиеся под рукой компоненты, хотя существуют и другие способы запуска камеры (например, с помощью кабеля наушников телефона*).

В качестве камеры — запасной (старый) мобильный телефон с подключением по Bluetooth (я использовал свой очень старый iPhone 4, но можно использовать любой телефон с универсальным подключением по Bluetooth).

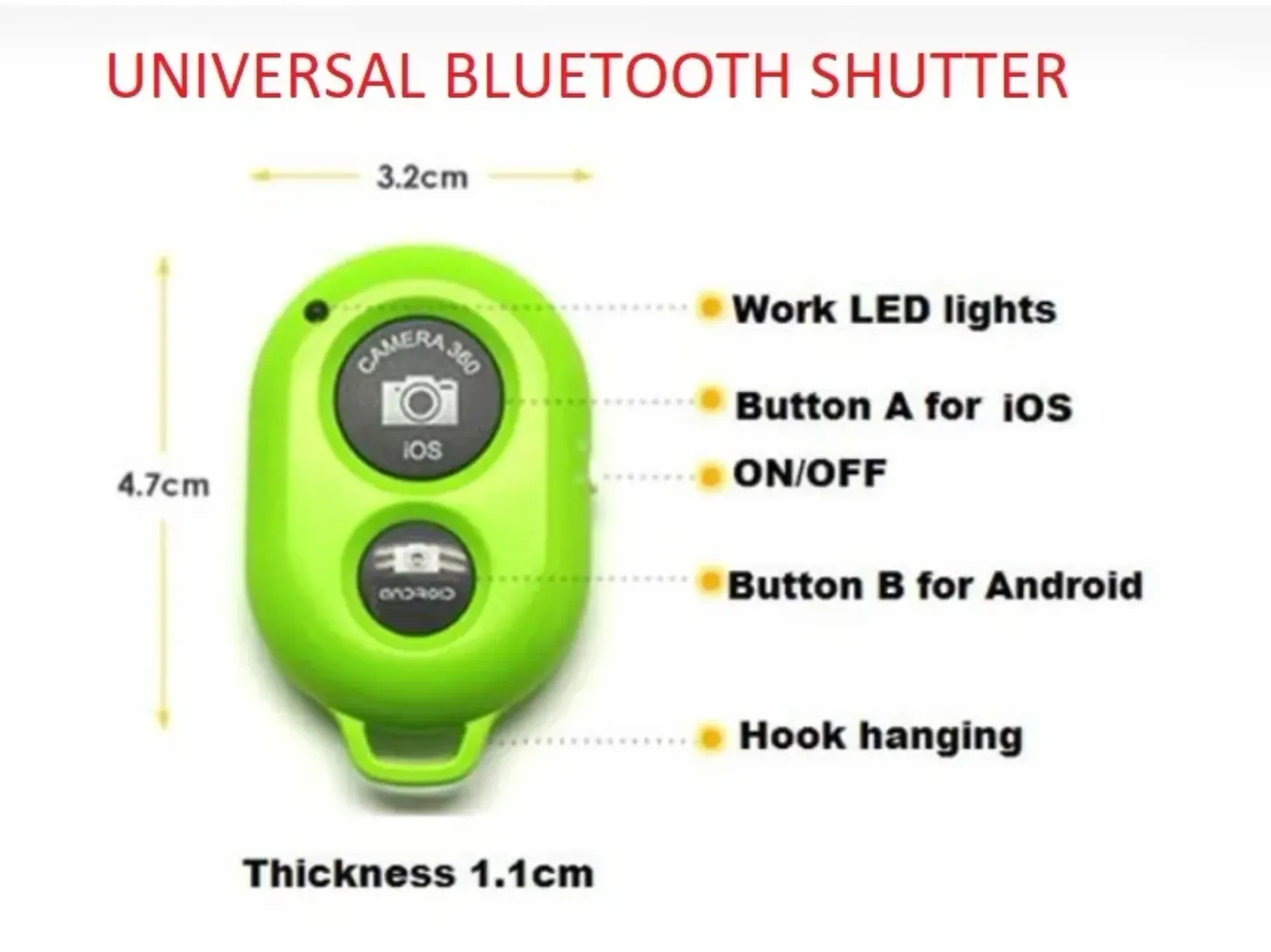

Универсальный пульт дистанционного управления затвором по Bluetooth (обычно поставляется в комплекте с палкой для селфи или продается отдельно на Aliexpress по цене около 2-3 долларов). См. прикрепленное изображение.

Штатив, на котором будет надежно закреплена камера/телефон (думаю, он у вас есть под рукой).

Конечный/концевой выключатель (стоимость около 1 доллара) --> НЕ НУЖНА ДЛЯ РЕШЕНИЯ 1

Немного провода --> НЕ НУЖНО ДЛЯ РЕШЕНИЯ 1

(*) Использование кабеля для наушников старого телефона может быть более эффективным решением, поскольку он напрямую активирует камеру телефона, а не более сложное соединение Bluetooth. Но, к сожалению, у меня под рукой нет такого кабеля, поэтому попробовать не удалось. -->НЕ ТРЕБУЕТСЯ ДЛЯ РАСТВОРА 1

НАВЫКИ: -->НЕ ТРЕБУЮТСЯ ДЛЯ РЕШЕНИЯ 1

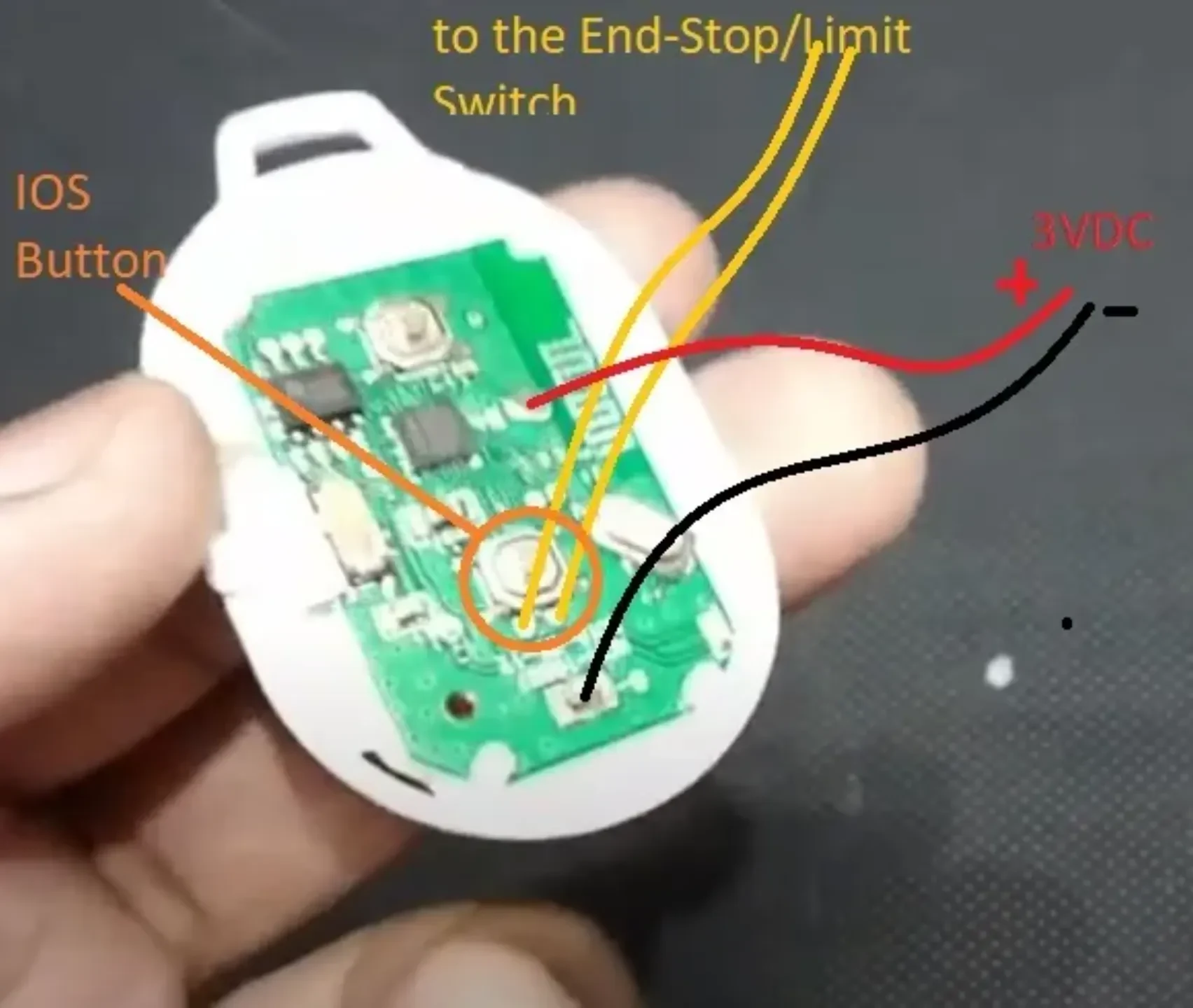

Для РЕШЕНИЯ 2 вам потребуются некоторые навыки пайки, поскольку вам придется разобрать устройство дистанционного управления затвором Bluetooth и припаять два провода к контактам кнопок внутри устройства.

Это самая сложная часть, поскольку контакты кнопок слишком малы для пайки. Другие концы провода будут припаяны к концевому выключателю. Провода должны быть достаточно длинными, чтобы пульт дистанционного управления Bluetooth оставался на столе, когда печатающая головка поднимается (по оси Z) на высоту напечатанной модели (т. е. максимум 250 мм для Ender 3). Так примерно. Длины провода 40 см будет достаточно).

Дополнительно: я также припаял два дополнительных провода к корпусу батареи дистанционного затвора Bluetooth, чтобы использовать источник питания 3 В постоянного тока вместо небольшой батареи (CR2032), оснащенной контроллером, чтобы избежать разрядки батареи во время печати. Но я полагаю это не нужно минимум для 5-6 от��ечатков, если батарея свежая.

РЕШЕНИЯ 1 и 2:

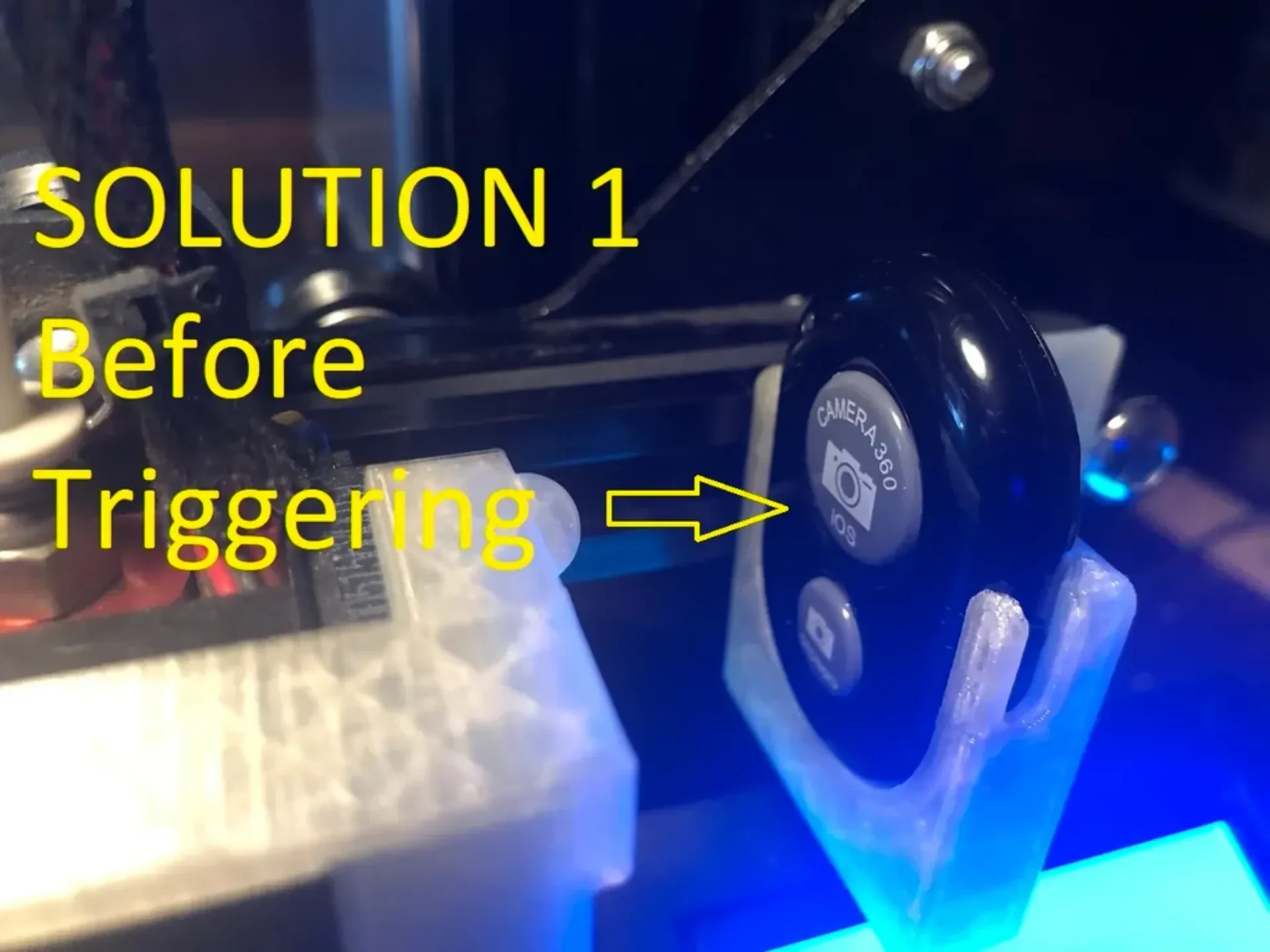

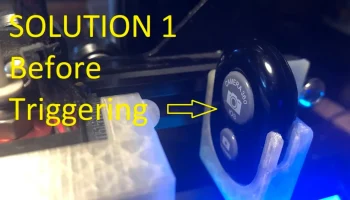

РЕШЕНИЕ 1 — это прямое управление удаленным затвором Bluetooth, установленным на принтере. Чрезвычайно простой и легкий монтаж, не требующий проводки/пайки.

Однако я включил в проект другое решение (РЕШЕНИЕ 2) по двум причинам:

а) Модели дистанционного затвора Bluetooth могут отличаться по размеру, и ваша может не подходить к ��ержателю, который я разработал и прикрепил здесь,

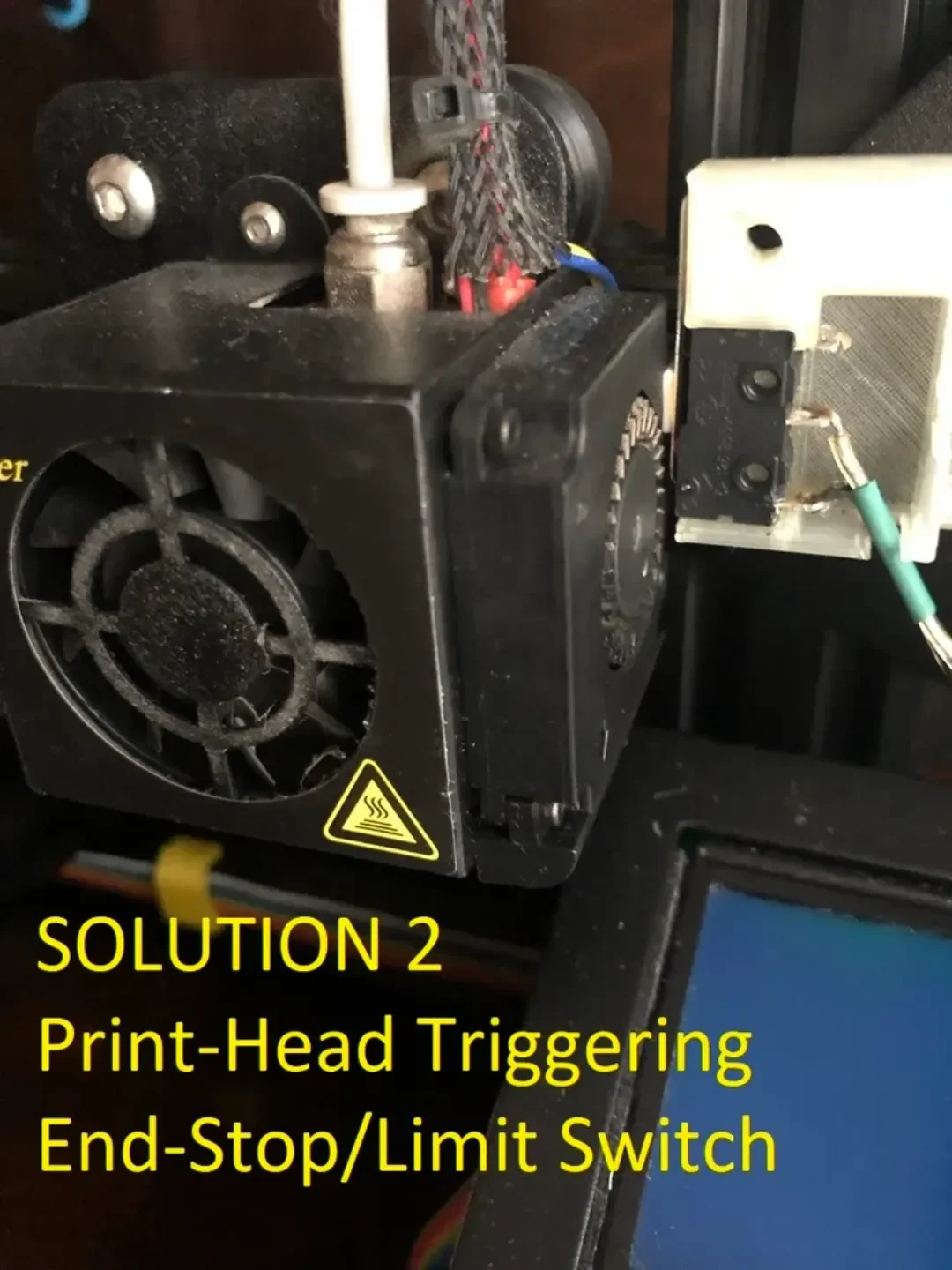

б) Решение 2 (с концевым/концевым выключателем) может поддерживать его использование другими способами (кроме подключения Bluetooth) для управления камерами или телефонами путем их прямого запуска.

Кроме того, в РЕШЕНИИ 2 можно проще обеспечить питание контроллера, используя прямой источник питания постоянного тока вместо батареи, поставляемой в комплекте с устройством, чтобы избежать разрядки батареи во время печати.

ПЕЧАТЬ ДЕРЖАТЕЛЕЙ (РЕШЕНИЯ 1 И 2):

Распечатайте прикрепленный файл stls на основе выбранного решения:

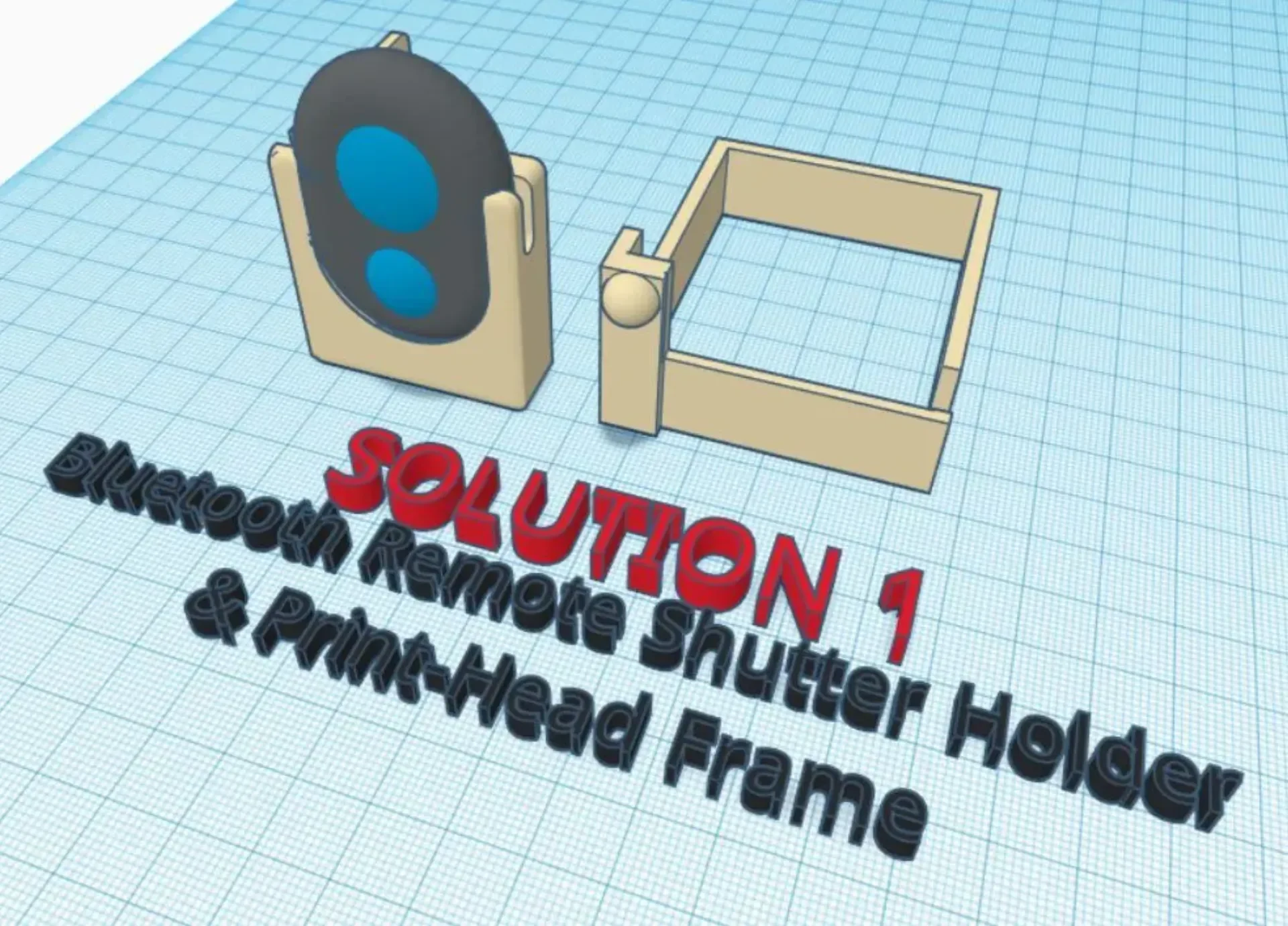

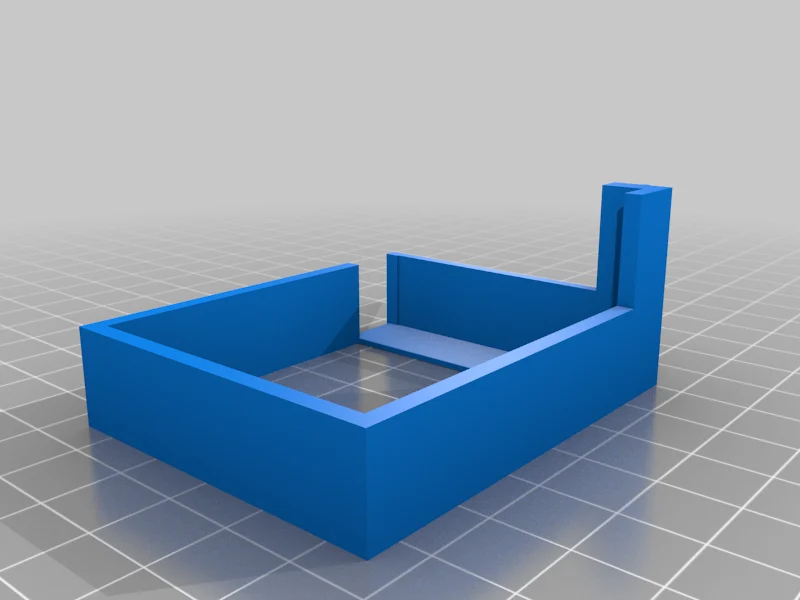

Держатель удаленного затвора Bluetooth.stl и триггерная рамка печатающей головки.stl для РЕШЕНИЯ 1 или;

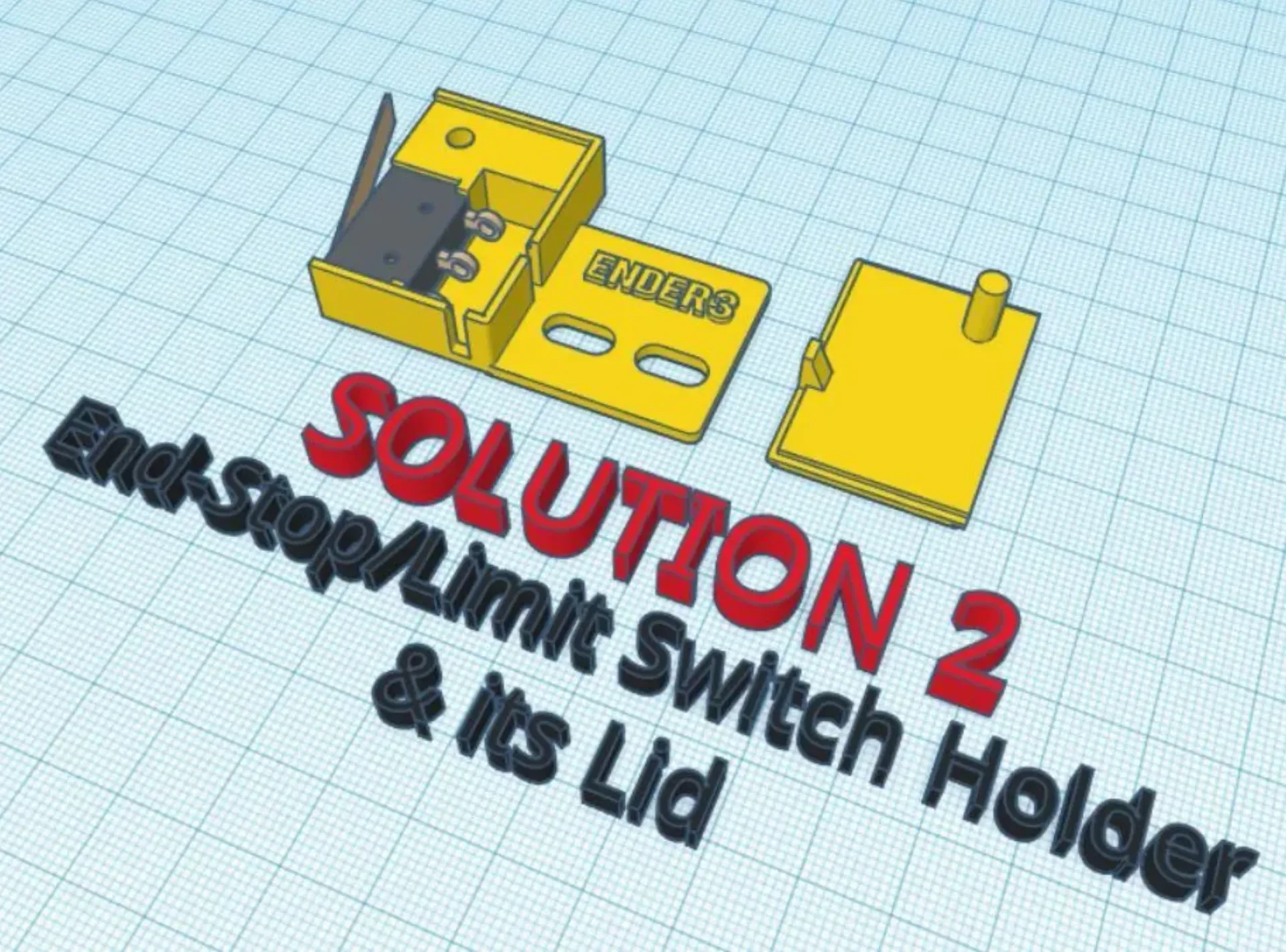

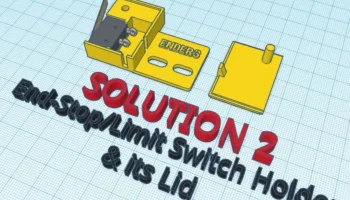

Держатель концевого выключателя.stl и Держатель концевого выключателя Lid.stl для РЕШЕНИЯ 2.

Для обоих решений настройки печати следующие:

Качество: Стандартное (0.2)

Заполнение: >=20%

Скорость: <= 70

Поддержка: Нет

Адгезия рабочей пластины: нет

В качестве материала для печати я использовал PLA.

МОНТАЖ ДЕРЖАТЕЛЕЙ (РЕШЕНИЯ 1 И 2):

Установите выбранный держатель на самый правый конец X-
