BeamCase - простой кронштейн для вентилятора (разные разм..

Этот кронштейн для вентиляторов предназначен для установки вентиляторов в корпус BeamCase (SFF). Он поставляется в разных размерах в зависимости от толщины вентилятора и монтажного положения. Кронштейн крепится к вентилятору стандартными винтами для вентиляторов, а затем просто прикручивается к гайкам, расположенным в алюминиевых профилях.

Это очень простой кронштейн для вентилятора, который просто прикручивается к гайкам, расположенным в профилях Makerbeam XL. Он очень безопасен, но не так экономичен по размеру, как односторонний или вставной кронштейн вентилятора.

Этот кронштейн для вентилятора поставляется в разных размерах для вентиляторов разной толщины и мест установки (каждый кронштейн имеет отверстия для вентиляторов диаметром 120 и 140 мм).

Если вы просто хотите установить вентилятор изнутри, вам нужно использовать только 10-миллиметровый кронштейн, поскольку сами алюминиевые профили имеют толщину 15 мм, что в сочетании с 10-миллиметровым кронштейном достаточно для 25-миллиметрового вентилятора.

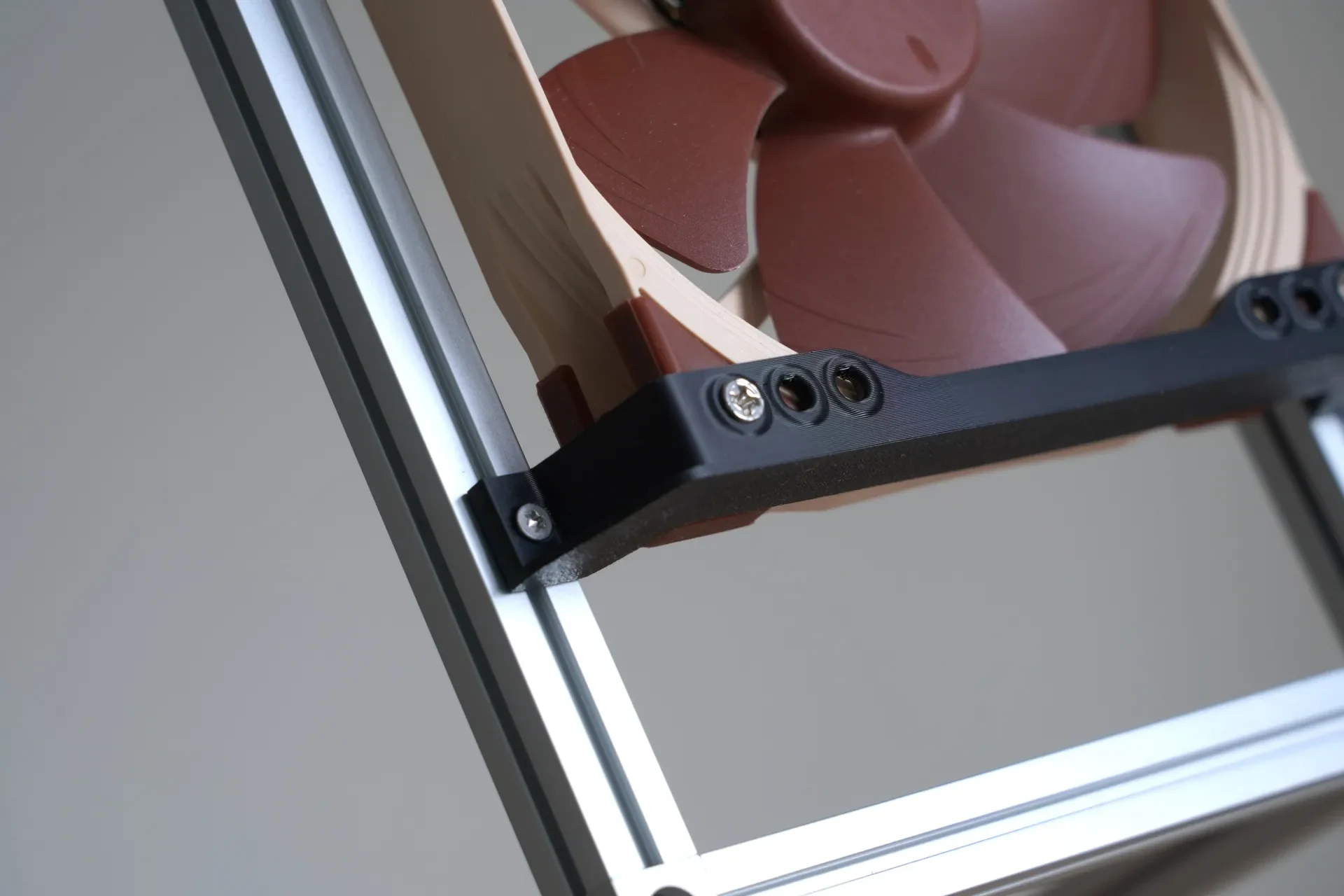

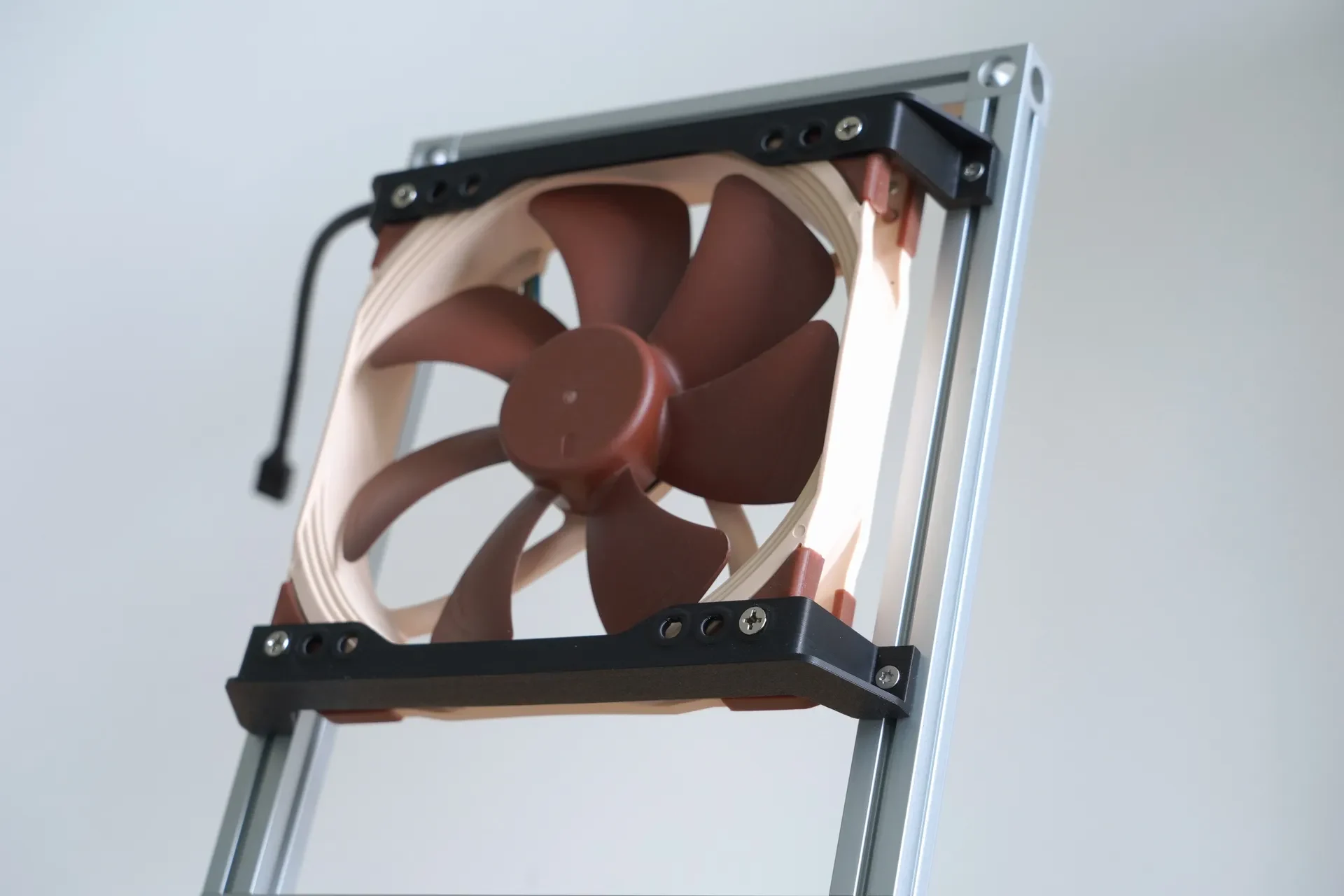

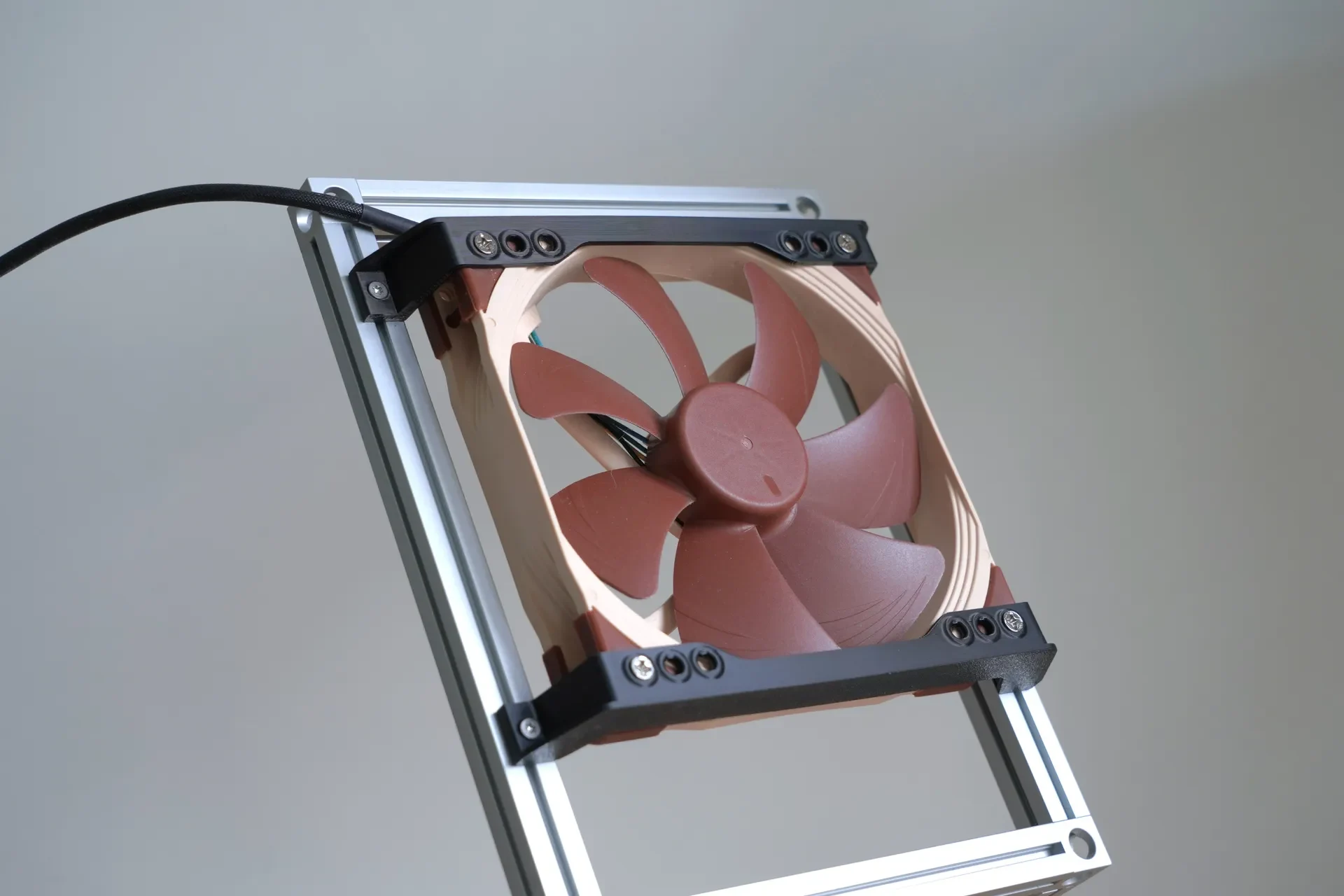

(на изображениях показан кронштейн диаметром 25 мм, благодаря которому вентилятор фактически располагается над профилями)

Эти кронштейны предназначены для совместной работы с модульным корпусом BeamCase ITX, который можно найти здесь.

Требуемое оборудование

Винты:
Винты с потайной го��овкой M3x8 мм для версии 17 мм (2 шт. на кронштейн)
стандартные винты для вентиляторов (идут в комплекте с вентиляторами)

Орехи:
стандартные гайки М3 (2шт на кронштейн)

Распечатать инструкции:

В идеале напечатайте эту модель из более прочной и термостойкой нити, такой как PETg или ABS. Чтобы кронштейн работал идеально, его необходимо напечатать аккуратно, по��тому компенсируйте усадку. Этот принт, как и все детали BeamCase, не требует каких-либо опор.

Я корректирую усадку ABS, масштабируя модель до 100,5% (Bambu Lab P1S и Sunlu ABS), но это зависит от нити, принтера и скорости печати.
