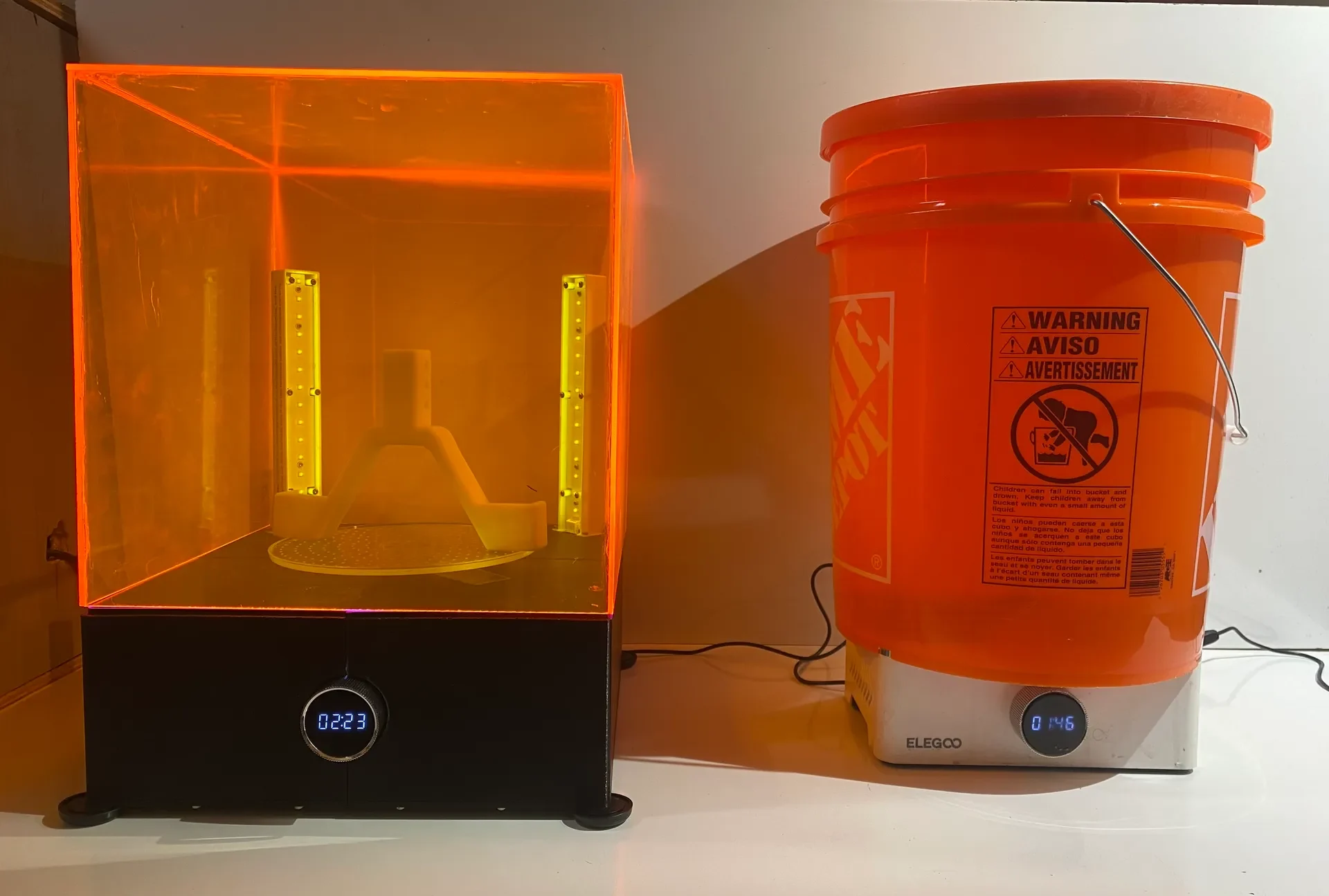

Станция мойки и отверждения XL для Elegoo Jupiter (3D-печ..

Это предназначено для повторного использования электроники станции Elegoo Mercury XS, хотя с Elegoo связались с просьбой купить детали отдельно, чтобы можно было продолжать использовать оригинальную станцию ​​Mercury XS. Elegoo дала зеленый свет на публикацию этих файлов, но включила оговорку о том, что разборка станции Mercury XS приведет к аннулированию гарантии.

Для этого проекта требуется около 2,5 кг нити (в данном случае использовался PETG) для печати прилагаемых файлов, а также некоторые расходные материалы, которые можно приобрест�� в хозяйственном магазине, и несколько акриловых листов/клея (приобретено у местного поставщика пластмасс).

БОМ:

-2,5 кг нити

-(20) Винты M3x8

-(25) застежек-молний

-Эпоксидная смола

— ведро 5 литров с крышкой

-Металлическая сетка

— Противоскользящие накладки на поверхность (опция).

https://www.homedepot.com/p/Everbilt-1-in-Heavy-Duty-Anti-Skid-Surface-Pads-4-Pack-49644/203661092

-Акриловый клей

https://www.taplastics.com/product/repair_products/ Plastic_adhesives/weld_on_16_cement/132?gc крышка=CjwKCAjwl6OiBhA2EiwAuUwWZf2Cp5fK9zit3EoRYoVn9EIIhyzRC7gV3fIyhSyxndOxAo6buUprkRoCotkQAvD_BwE

— Акриловые листы янтарного цвета толщиной 1/8 дюйма.

https://www.tapplastics.com/product/ Plastics/cut_to_size_ Plastic/acrylic_sheets_transparent_colors/519

(2) 12,75 x 12,5 дюйма

(2) 12,5 x 12,5 дюйма

(1) 12,75 x 12,75 дюйма

По моим прикидкам, я потратил около 225 долларов на все расходные материалы (около 80 долларов из них пришлось на дополнительный комплект электроники от Elegoo, чтобы я мог продолжать обслуживать свою станцию Mercury XS).

Инструкции по станции отверждения:

— Распечатайте на 3D-принтере станцию закрепления (я использовал MK3S+, ее можно распечатать из 4 отдельных частей, а затем собрать вместе с помощью стяжек). Я использовал органические опоры, чтобы минимизировать отходы материала.

— Распечатайте на 3D-принтере нижнюю часть станции закрепления (я снова использовал MK3S +, она рассчитана на печать из 4 отдельных частей, а затем сборку с помощью застежки-молнии посередине).

-Удалите электронику со станции Mercury XS (или используйте отдельную электронику, купленную у Elegoo). Это поможет сделать снимок для последующей сборки.

-установите электронику в новую станцию УФ-отверждения, она очень похожа на сборку.

-установите основание станции УФ-отверждения с помощью винтов M3, используя противоскользящие накладки (дополнительно) на каждом углу.

— распечатка 8 «Инструментов для выравнивания акриловых листов станции УФ-отверждения», один используется для удержания каждого угла на месте.

— соберите акриловые листы вместе (за исключением верхней части размером 12,75х12,75 дюймов) с помощью одного инструмента для выравнивания в каждом углу, все листы должны иметь одинаковую высоту (12,5 дюймов), а передние и задние акриловые листы должны иметь ширину 12,75 дюймов, а боковые акриловые листы должны быть зажаты между ними.

— используйте акриловый клей там, где соприкасаются каждую акриловую поверхность (будьте осторожны, чтобы акриловый клей не попал на 3D-напечатанные детали), как только он высохнет, нанесите больше клея вдоль внутренних краев, как только он высохнет, удалите 3D-напечатанные инструменты выравнивания и нанесите клей в области, которые изначально были заблокированы 3D-напечатанным инструментом выравнивания

-поместите акриловую крышку (12,75 дюйма) на плоскую поверхность, нанесите клей по периметру верхней поверхности (там, где соприкасаются остальные акриловые листы) и поместите сверху другие акриловые листы, как только он высохнет, нанесите больше клея по внутренним краям.

Инструкции по мойке:

-3D-печать детали крепления крыльчатки (это единственная деталь, напечатанная с помощью SLA 3D)

-Возьмите ведро емкостью 5 галлонов и переверните его.

Переверните основание моющей станции и поместите ее на ведро. Края моечной станции будут выходить за пределы ведра. Выровняйте все 4 угла так, чтобы они равномерно выходили за пределы ведра, и отметьте, где все 4 угла основания моечной станции пересекаются с ведром (должно быть 8 отметок). Используйте канцелярский нож, чтобы отрезать места, где углы пересекаются с ведром (следите за тем, чтобы не разрезать основание ведра, так как в дальнейшем это может привести к утечкам).

— излишки пластика на нижней поверхности ведра посередине также необходимо срезать канцелярским ножом, ведро должно располагаться заподлицо с основанием моечной станции.

-эпоксидная крыльчатка 3D при
