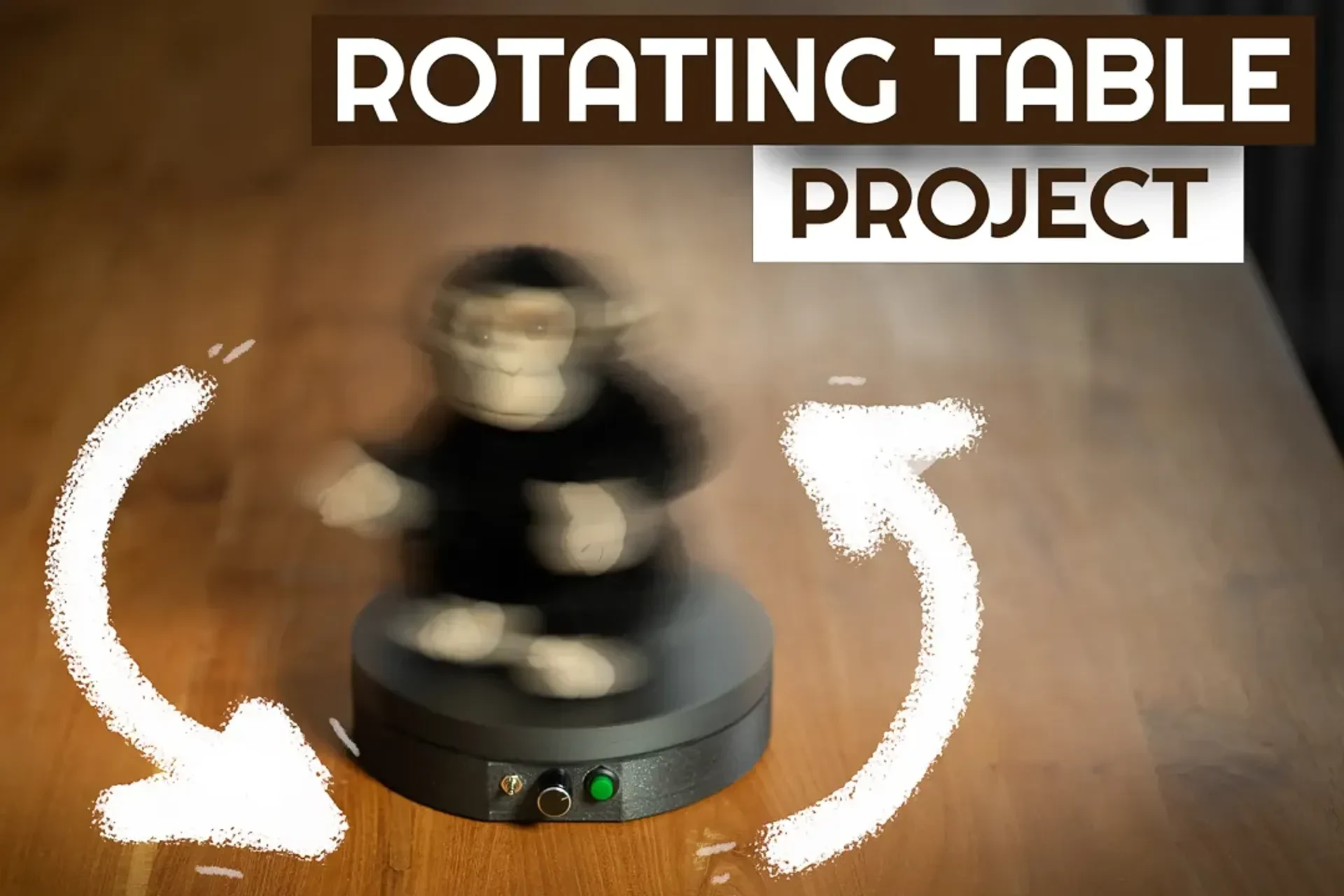

Проект вращающегося стола

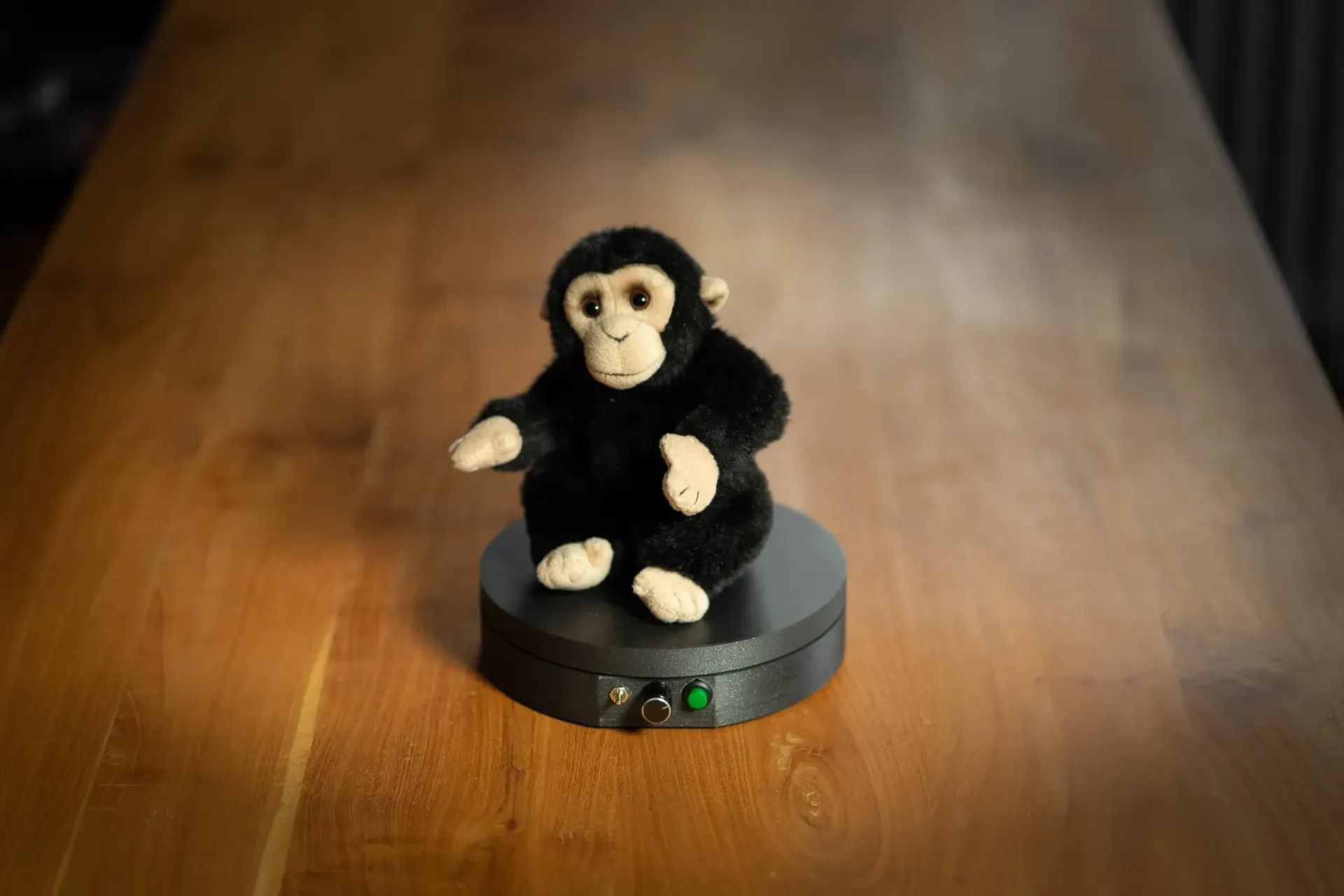

DIY-проект вращающегося стола для фото- и видеосъемки на основе Arduino.

Я давно хотел построить этот небольшой столик и наконец нашел время это сделать.
Здесь, в этом репозитории, вы найдете код для запуска таблицы.

Код доступен на Github по адресу https://github.com/mstaflex/rotating-table.

Пожалуйста, посмотрите мое видео на YouTube, подробно описывающее процесс сборки.

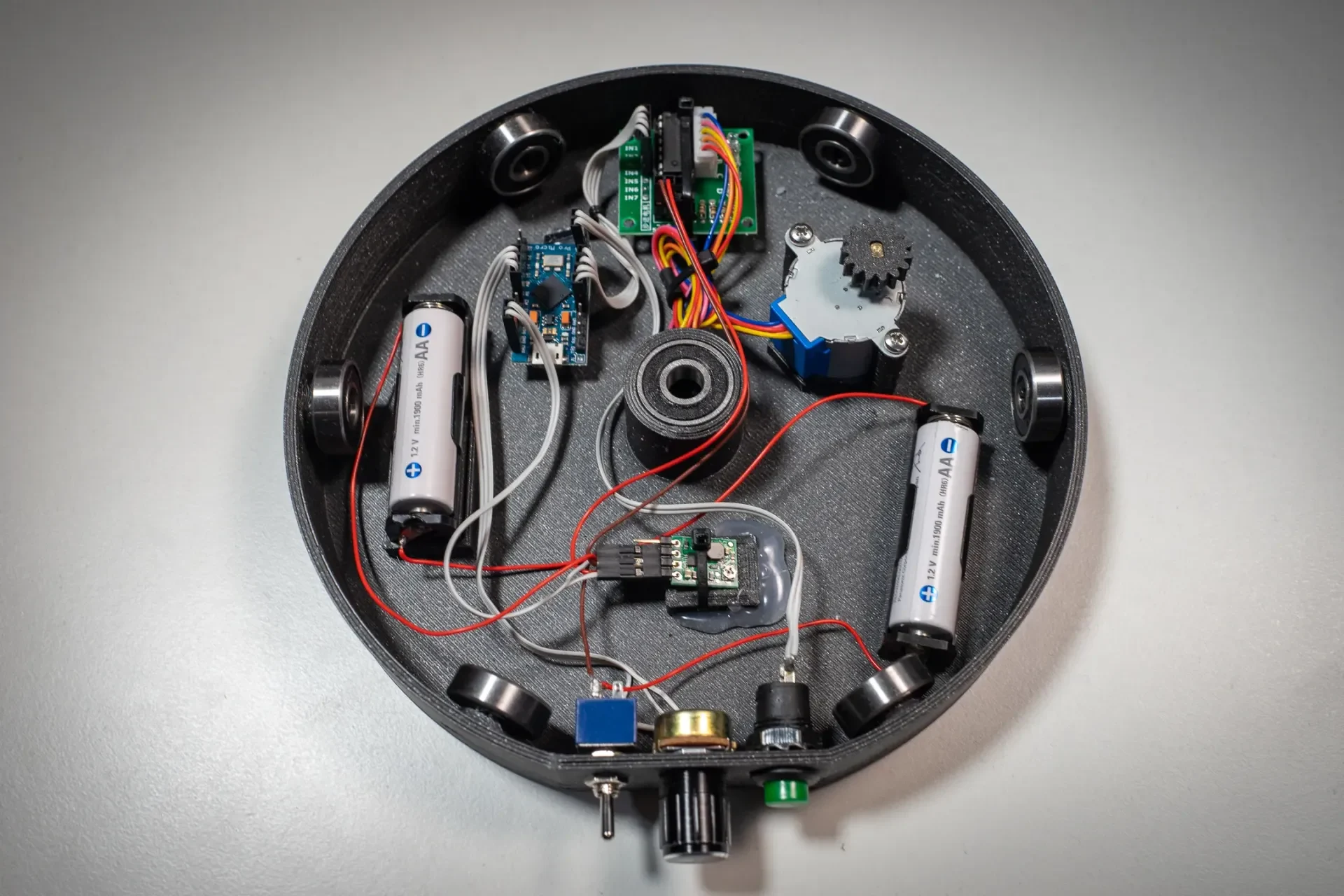

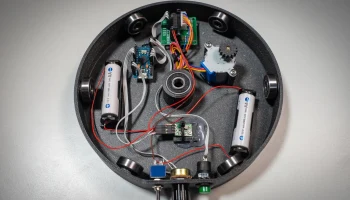

В видео я описываю, как я приклеил горячим клеем рамки для крепления электроники для драйвера шагового двигателя, Arduino и блока питания.
Это процедура, которую я бы больше не рекомендовал для PLA.
Либо поместите их на место во время нарезки и распечатайте вместе с базовой пластиной как единое целое, либо используйте другой клей, например суперклей или аналогичный (что-то, что, как вы знаете, работает для PLA).

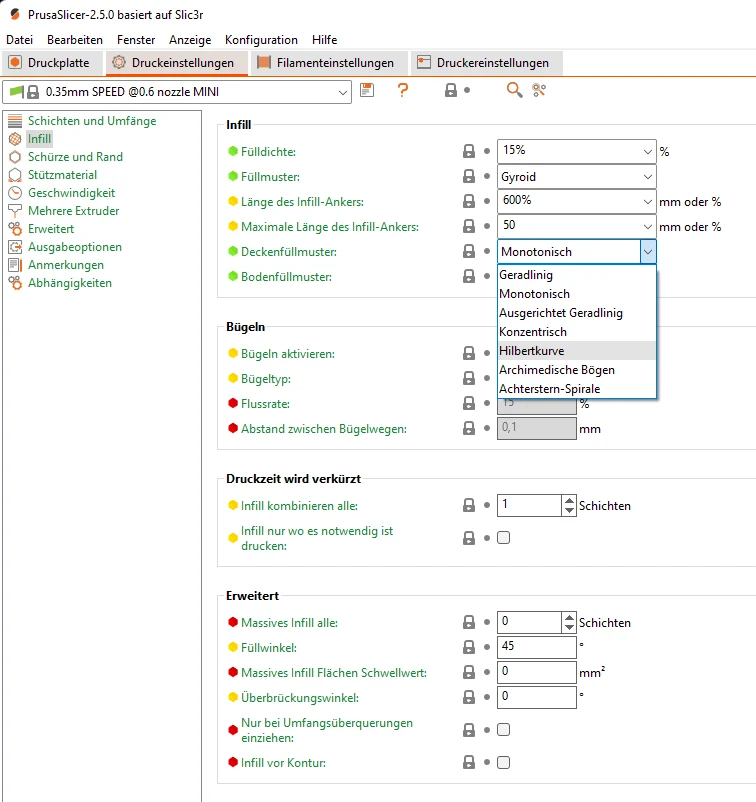

Узор заполнения верхней пластины

Я использовал шаблон заливки кривой Гильберта для верхней пластины, поскольку он дает очень однородный и интересный узор, который не подвержен отражению заднего света, как это иногда бывает со стандартными однородными шаблонами.

(на скриншоте я выбрал «шаблон заполнения сверху», но напечатал верхнюю пластину перевернутой — поэтому убедитесь, что вы выбрали правильную сторону;))

Компоненты

В качестве держателя батареи я использовал компонентные RS: https://de.rs-online.com/web/p/batteriehalter/6119576
У них есть отверстие для винтового крепления, которое можно использовать в этом проекте (по крайней мере, для одной из двух батарей ;))

Диаметр винтового крепления чуть меньше 6 мм. Мой любимый поставщик подобных аксессуаров для электроники — Ebay.

В принципе, каждый потенциометр работает нормально. Для 3D-модели лучше всего подходят модели с валами диаметром 7 мм.

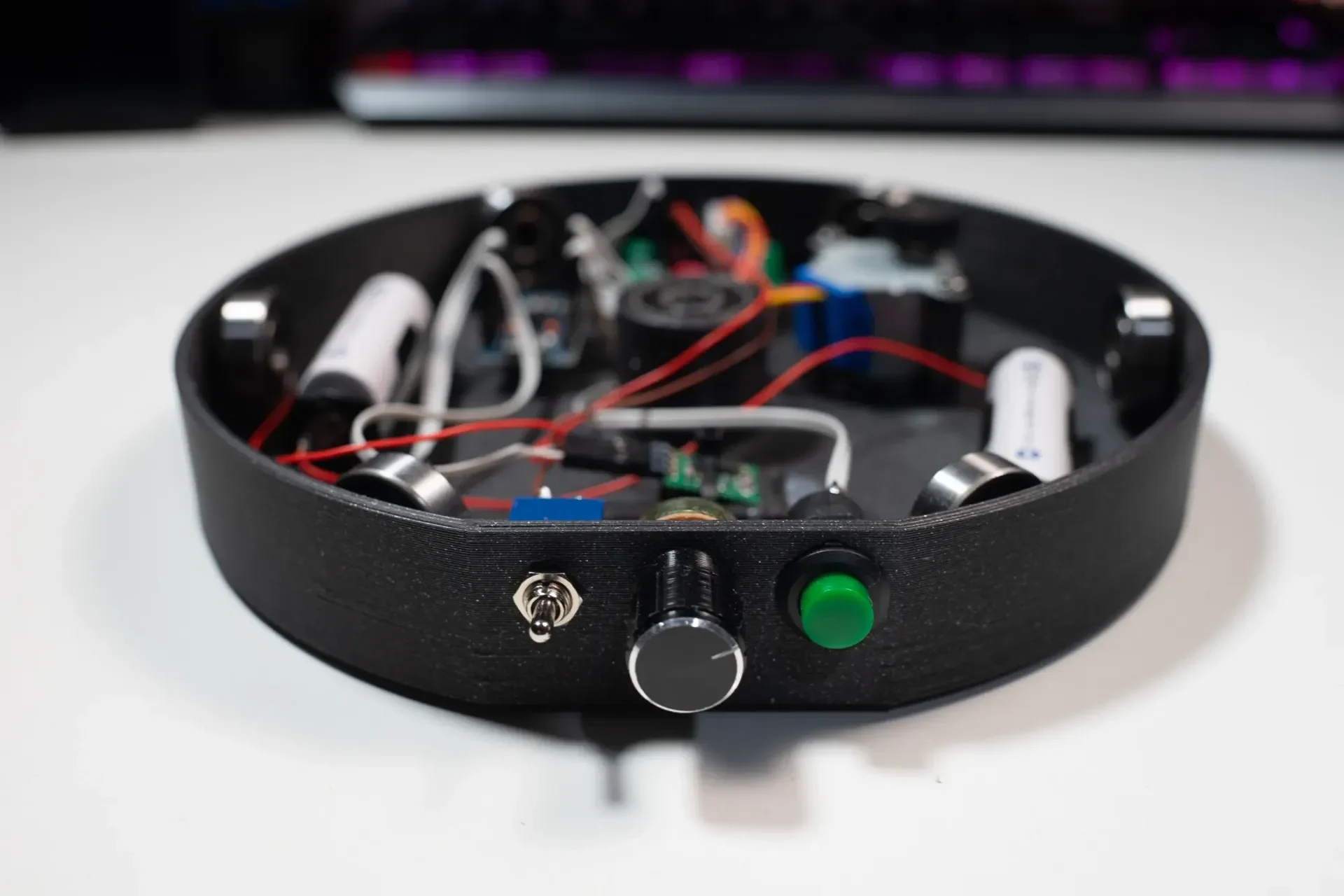

Мне нравятся эти кнопки за их тактильный и прочный внешний вид. Диаметр крепления около 12,5 мм.

Я использовал Arduino Pro Micro (32u4) — просто потому, что он у меня еще был в наличии. По сути, каждый Arduino, поддерживающий напряжение 5 В, здесь работает нормально (например, Arduino Nano, но убедитесь, что он работает от напряжения 5 В).

Подшипники представляют собой стандартные подшипники 608 с отверстием 8 мм для печатных валов.

И мотор 28BYJ-48. Доступно множество разных поставщиков, включая продавцов на Ebay, например https://www.ebay.de/itm/152830297852?mkcid=16.
