Демонстрационная модель автомобильного дифференциала

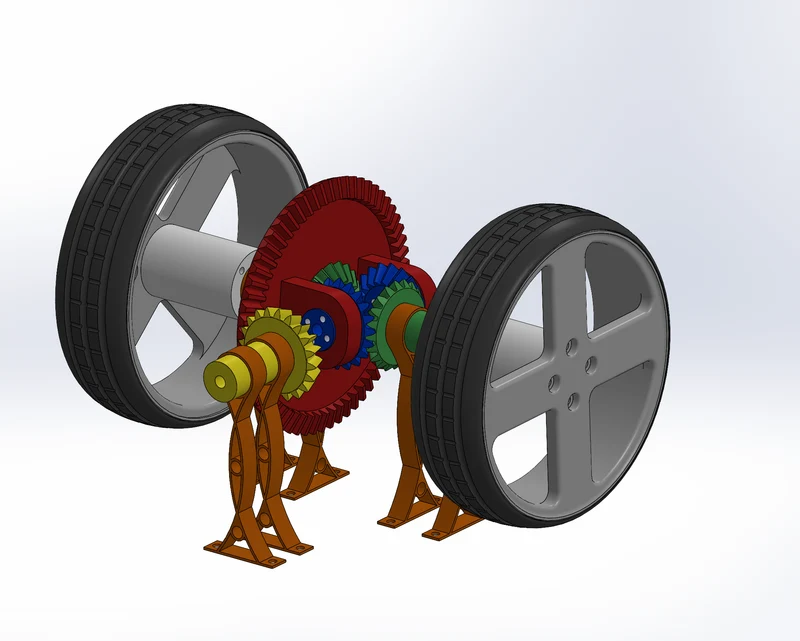

Это демонстрационная модель автомобильного открытого дифференциала 3:1.

Этот тип дифференциала можно найти на заднеприводных автомобилях, он позволяет каждому колесу вращаться независимо друг от друга.

Я создал эту модель как техническую задачу для себя с намерением использовать ее в качестве набора для самостоятельного изготовления, который можно будет дать детям для сборки и использования в качестве образовательной демонстрационной модели.

Шестерни и валы были разделены, чтобы сократить время печати. Я решил использовать деревянный дюбель толщиной 3 мм, чтобы скрепить их вместе. Я включил план этажа в масштабе 1:1, чтобы помочь расположить опоры, но его следует использовать только в качестве ориентира.

Я также указал колеса как необязательные, поскольку в итоге я использовал две утилизированные шины для ховерборда и построил ободья по этим размерам, но можно прикрепить колеса любого типа.

Я также хотел бы добавить, что для обеспечения плотного прилегания некоторых деталей может потребоваться легкая шлифовка, но я считаю, что это улучшит качество сборки.

Список для печати демонстрационных моделей автомобильных дифференциалов
№ позиции Описание Кол-во
1 Опора 90 x 20 мм 5
2 Опора 90 x 30 мм 1
3 G60 Прямоконическая шестерня 1
4 G60 сзади 1
5 Поддержка G60 2
6 G20 Внутренняя коническая ведущая шестерня 4
7 G20 Внутренняя задняя часть 01 2
8 G20 Внутренняя задняя часть 02 2
9 G20 Внешняя коническая ведущая шестерня 1
10 G20 Внешний Задний 1
Необязательно
11 Ступица колеса 2
12 Обод передний 2
13 Обод задний 2
14 Шина 2
Дополнительные материалы
15 Дюбель 3 мм x 15 мм 30
16 Дюбель 6 мм различной длины
17 Подходящие шурупы по дереву 12
18 Печатный план этажа 1
19 Болт M4 x 45 мм (если вы печатаете на кругах) 8
