Toyota 4 Cylinder Engine 22RE, Полная рабочая модель - ремикс с небольшими изменениями
ОРИГИНАЛЬНОЕ ОПИСАНИЕ
Резюме
Полные комплекты оборудования, включающие все непечатаемые детали, можно найти на сайте MakerRx.
Полные комплекты оборудования

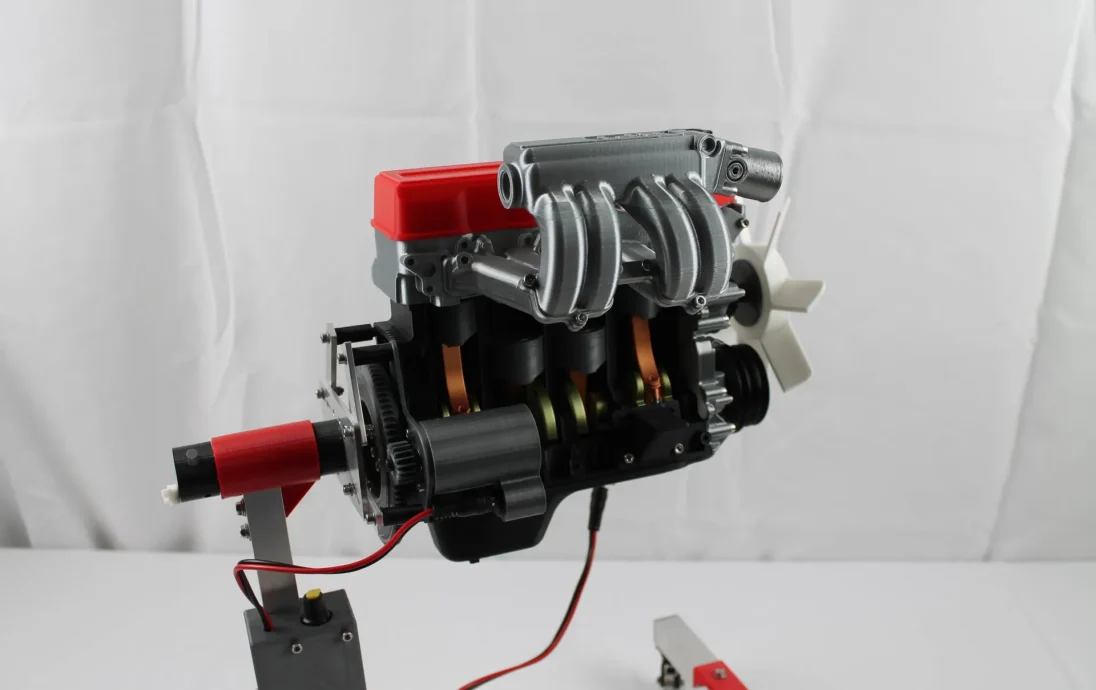

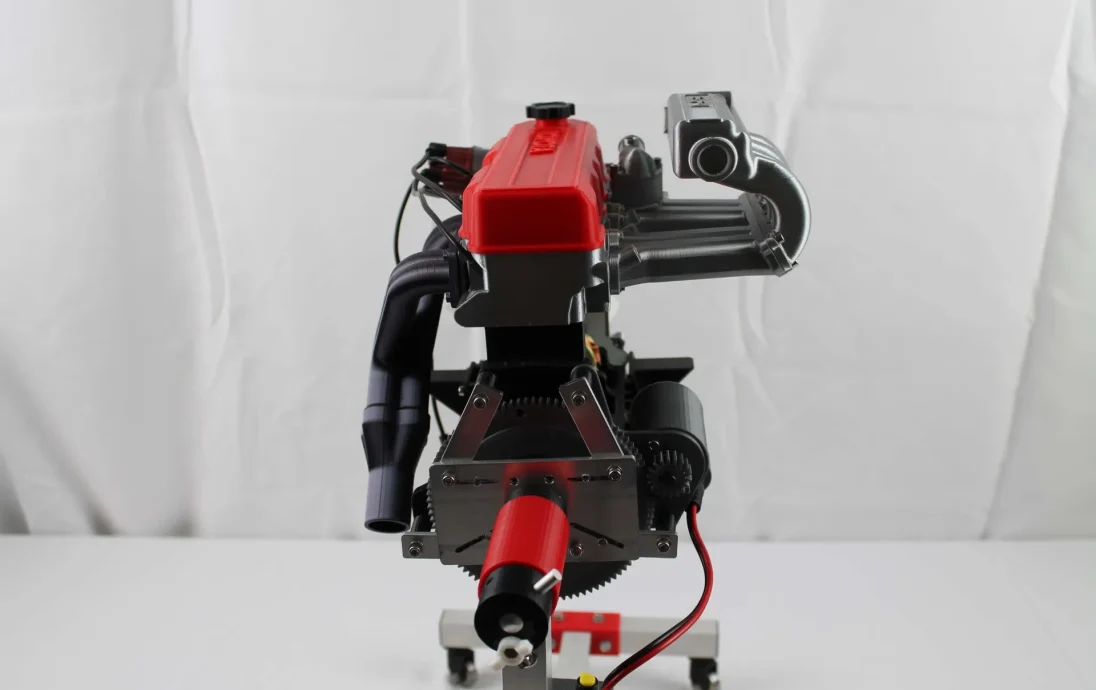

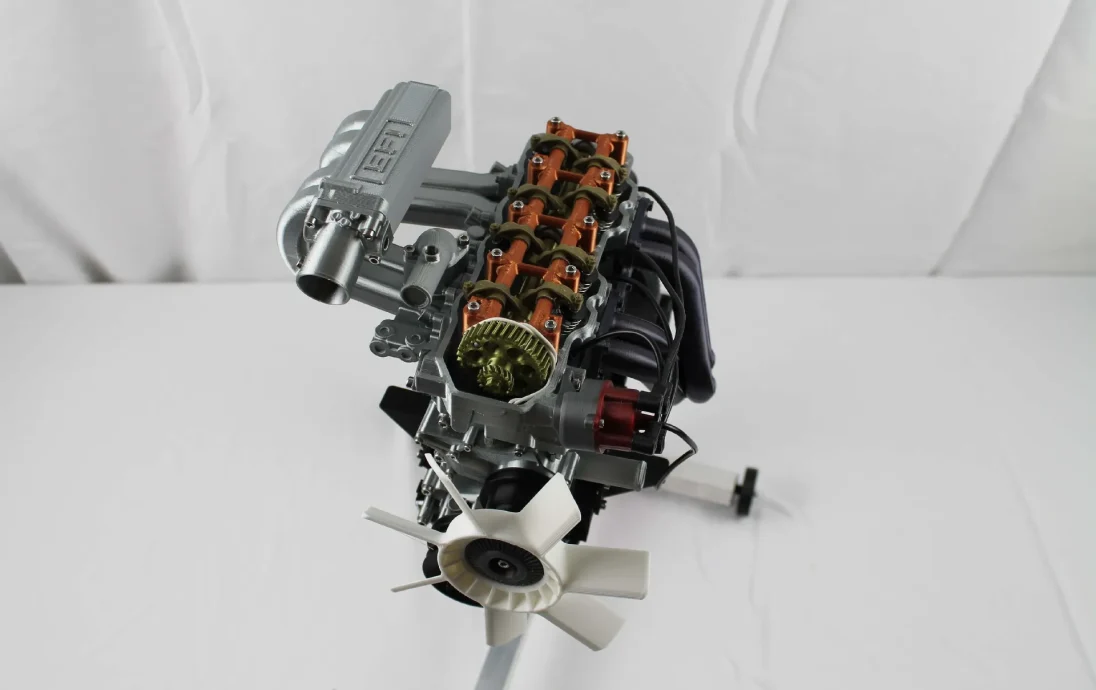

Полностью реконструированный 4-цилиндровый двигатель Toyota 22RE. Можно полностью напечатать полностью вращающуюся модель. Рабочий кривошип, поршни и клапанный механизм. Клапаны открываются и закрываются!!!.. Возможно, это не самый впечатляющий двигатель, но он единственный, который был у меня в гараже. Отлично, если вы хотите узнать о двигателях и о том, как работают движущиеся части в них. Все детали напечатаны, за исключением нескольких подшипников и креплений.
Общее время печати более 3 дней.
Один только блок длился 34 часа. Поэтому убедитесь, что у вас хорошо откалиброванный и надежный принтер.
Некоторое время печати рассчитано в Cura при высоте слоя 0,2 мм.
Блок двигателя — 40 часов
Голова — 23 часа
Клапанная крышка — 10 часов
Масляный поддон — 14 часов
http://youtu.be/mmK_LWOqRp8
Инструкции
Обновление 01.09.2020

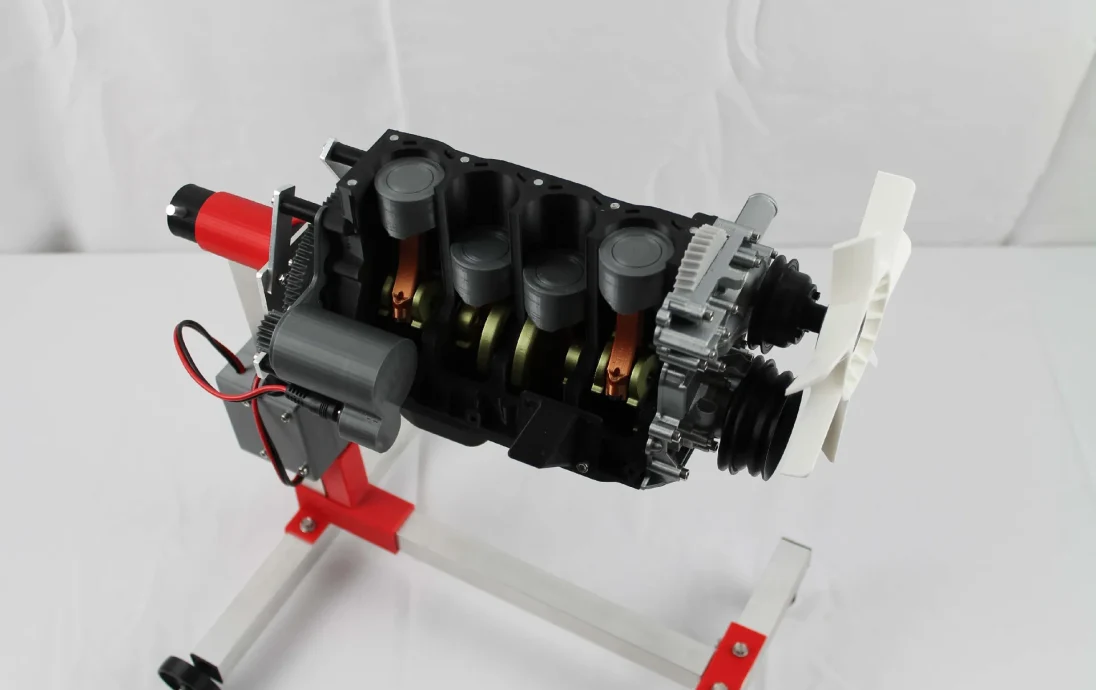

Вся модель была переработана для упрощения сборки и лучшей установки деталей. Новая модель имеет рабочие светодиодные свечи зажигания и вырезанный блок, благодаря которому можно увидеть вращающийся коленвал, не снимая головку.

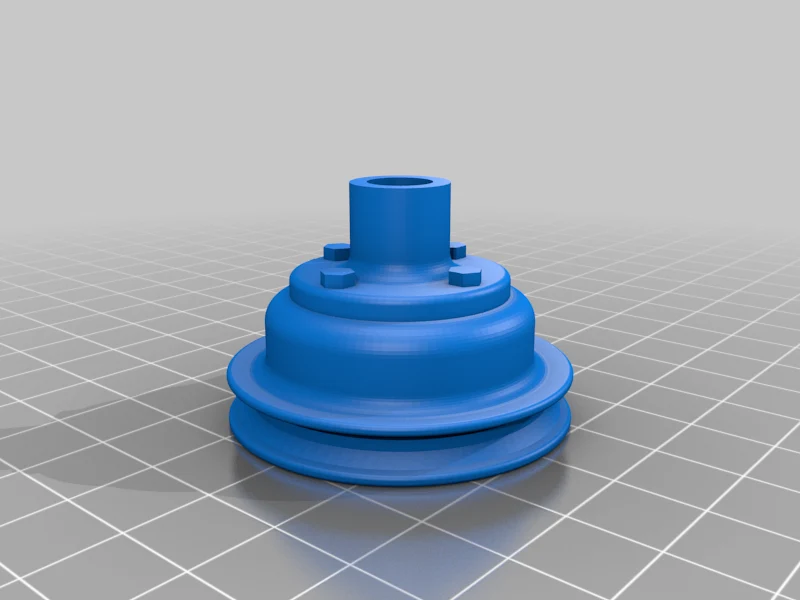

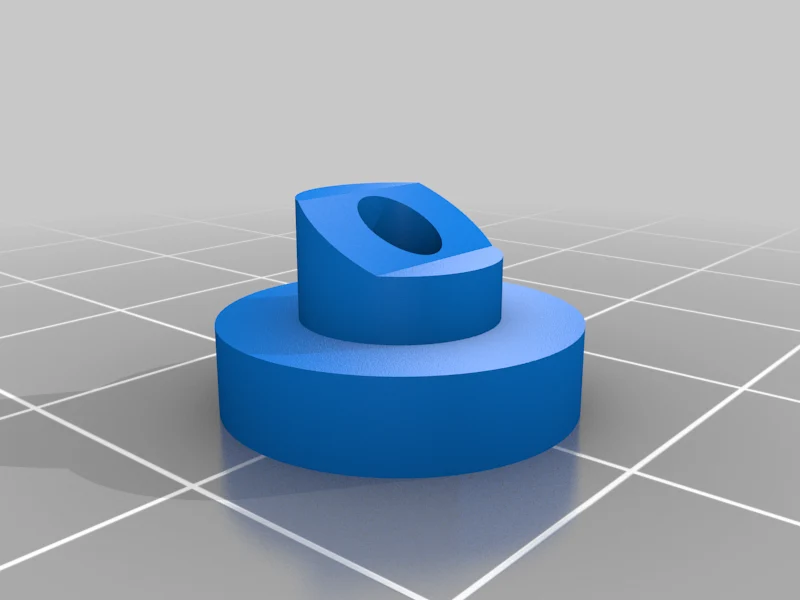

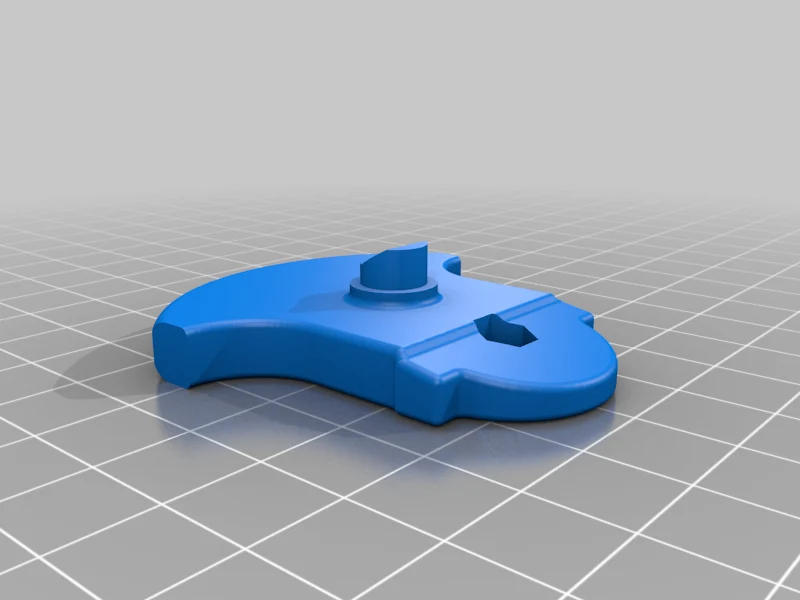

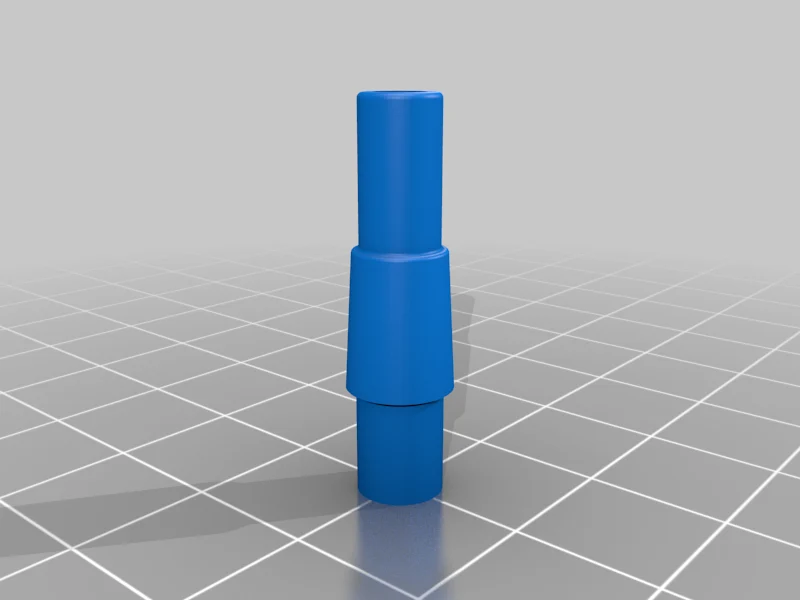

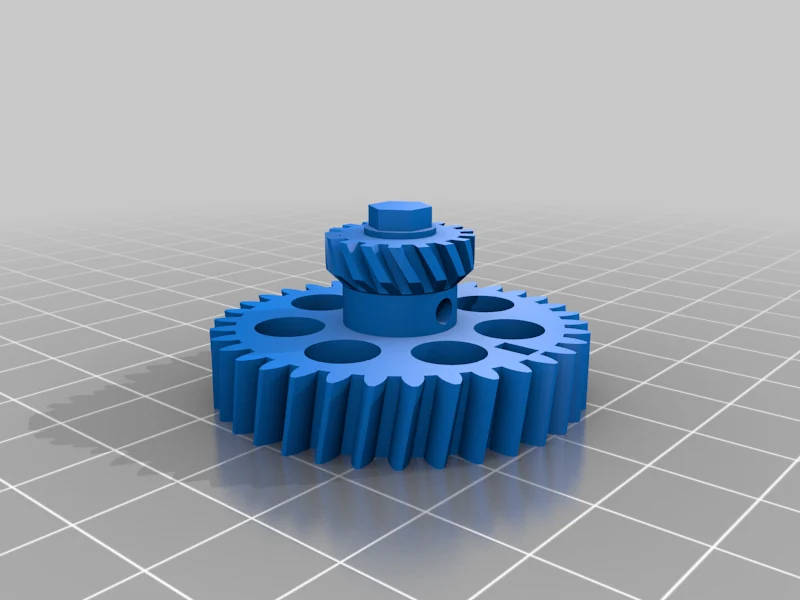

Эта модель была спроектирована на основе двигателя Toyota 22RE. Все моделирование было выполнено в SolidWorks, а файлы STL были масштабированы до 35% для печати, поскольку это был самый большой из моих принтеров. Все детали были напечатаны PLA на моем оригинальном принтере Prusa RepRap. В этой сборке 80 печатных деталей, не считая крепежа и подшипников. Наверное, целый рулон пластика весом 1 кг.
Полные инструкции по печати и сборке см. в формате PDF.
МОИ ИЗМЕНЕНИЯ
Обновление 09.01.2024
Модель адаптирована для печати на принтерах FDM. Более плавное скольжение и рабочие части с меньшим сцеплением. В целом лучший опыт.
Обновление от 17.09.2024
Добавлен вариант веера с более закругленными краями и более изогнутыми. Аэродинамику должно немного улучшиться, но не сильно.
Обновление от 18.09.2024
Добавлен вариант клапанной крышки с разрезом спереди. На случай, если штатная не подойдет должным образом, отшлифуйте разрез до идеального размера.
Эта модель будет обновлена позже, поэтому вернитесь к ней, если у вас возникнут проблемы с печатью, и, возможно, найдется решение. Если его нет, оставьте комментарий, объясняющий проблему, и я, возможно, смогу ее исправить. Хорошего дня!
