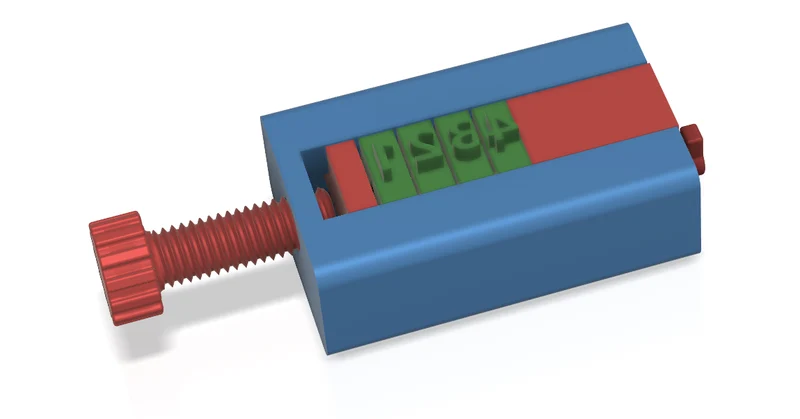

Набор штампов для штампов с буквами и цифрами с приспособ..

Это набор штампов с буквами, цифрами и несколькими специальными символами. Я также создал приспособление для правильного выравнивания штампов и уменьшения возможных ошибок при маркировке ваших глиняных изделий.

Моя идея состоит в том, что вы можете установить дату или серийный номер на приспособлении, а затем штамповать детали в течение всего дня, чтобы каждый штамп выглядел совершенно одинаково. Вот несколько примеров того, что может сделать Джиг.

2025/01/24
ИЮНЬ_25
ХРУПКИЙ
MY_NAME
#DROP_ME
-_-

Приспособления и штампы имеют очень жесткие допуски, что гарантирует прямые, ровные и воспроизводимые отметки.

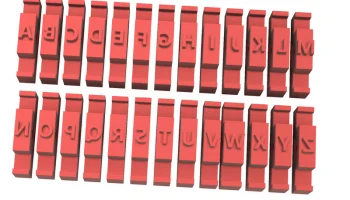

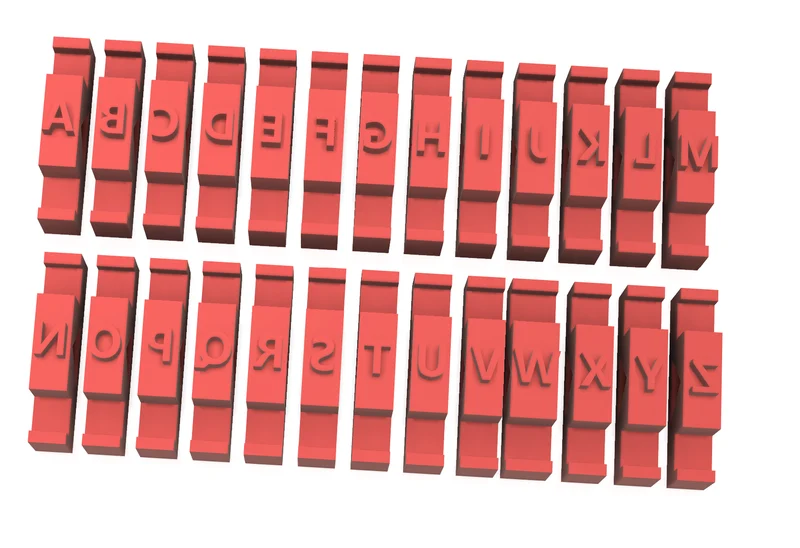

Все кубики с буквами и цифрами имеют одинаковую ширину, ЗА ИСКЛЮЧЕНИЕМ буквы W, она немного шире остальных.

Как собрать/использовать:

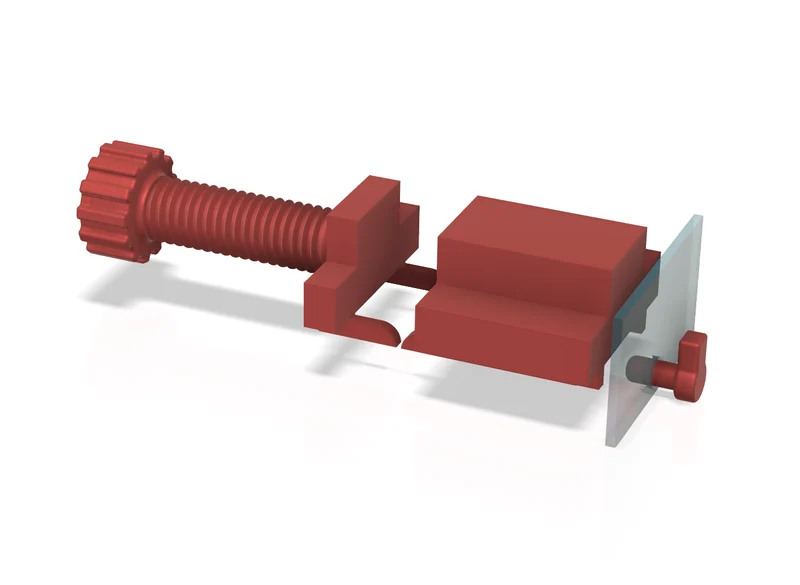

Ниже показано, как ориентированы все детали. Изображение не включает в себя главный блок или штампы с буквами, поэтому все легче увидеть.

Винт, нарезанный резьбой, толкает блок толкателя, который равномерно распределяет усилие на все плашки, прижимаясь к раздвижной дверце, делая их прямыми. Если вы используете только несколько матриц, вы можете добавить распорный блок, что��ы центрировать матрицы в приспособлении. Вам нужно, чтобы маленькие ножки толкателя и распорного блока были обращены друг к другу.

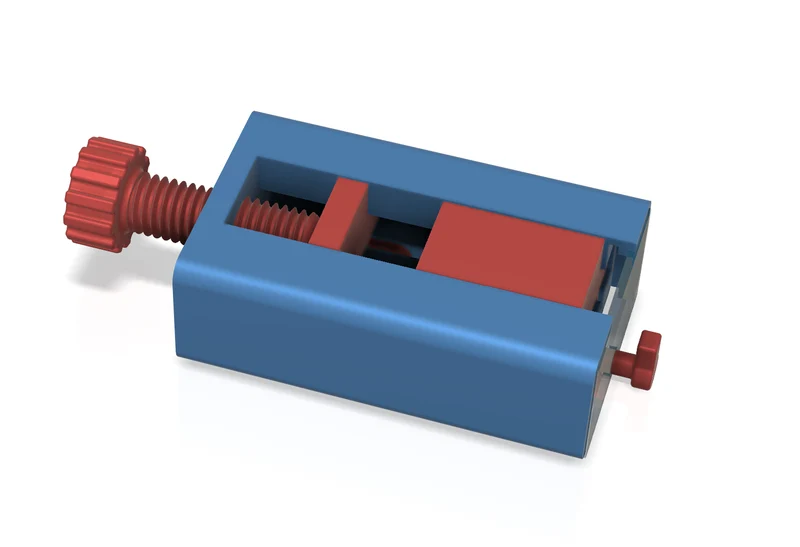

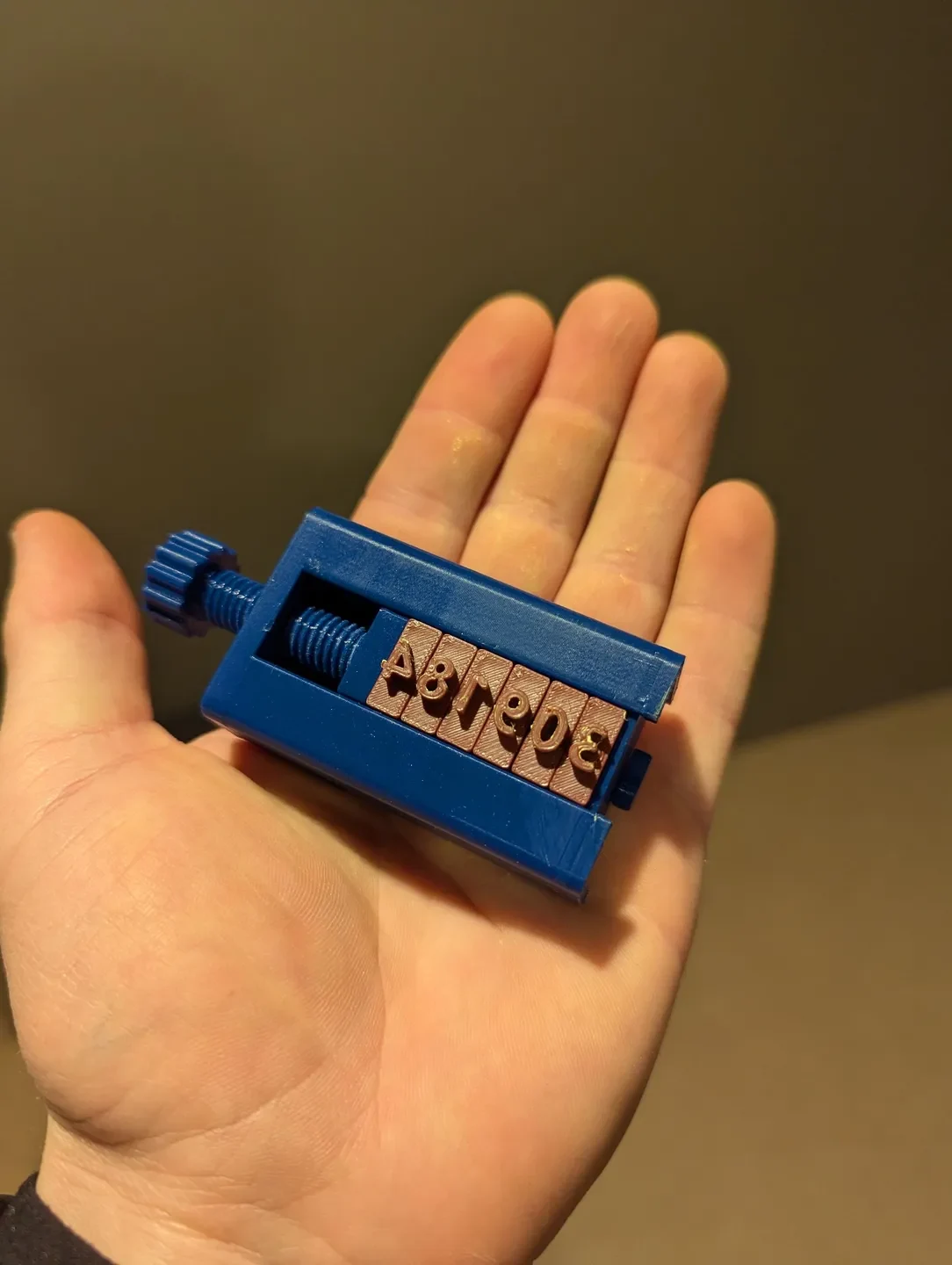

Вот реальные фотографии. Главный блок с установленными только винтом и толкателем.

Добавлены цифровые матрицы и раздвижная дверца со стопорным штифтом.

*СОВЕТ* Если числовые плашки трудно вставить, используйте разделительный блок, чтобы протолкнуть их в главный блок. Распорный блок автоматически выравнивает и равномерно толкает матрицы, предотвращая их застревание.

*СОВЕТ* Также используйте винт или винт большего размера, чтобы вытолкнуть матрицы из главного блока, если они застряли.

Тестовый штамп. Успех

Ориентация печати

Я печатал с использованием PLA, плоской стальной платформы и БЕЗ ПОДДЕРЖКИ. Опоры просто вызовут хаос при сборке, а детали спроектированы так, что они не нужны.

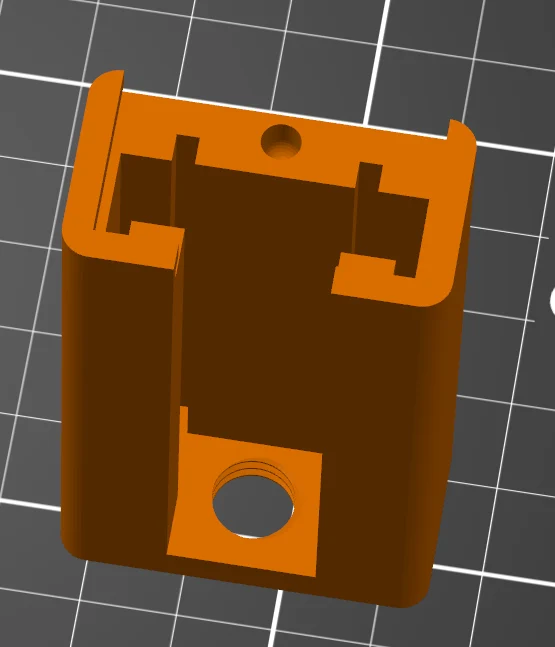

Мастер Блок
(Распечатайте его по высоте, чтобы резьбовая часть была обращена к рабочей пластине). На противоположном конце есть небольшой выступ, но без опор все будет в порядке.

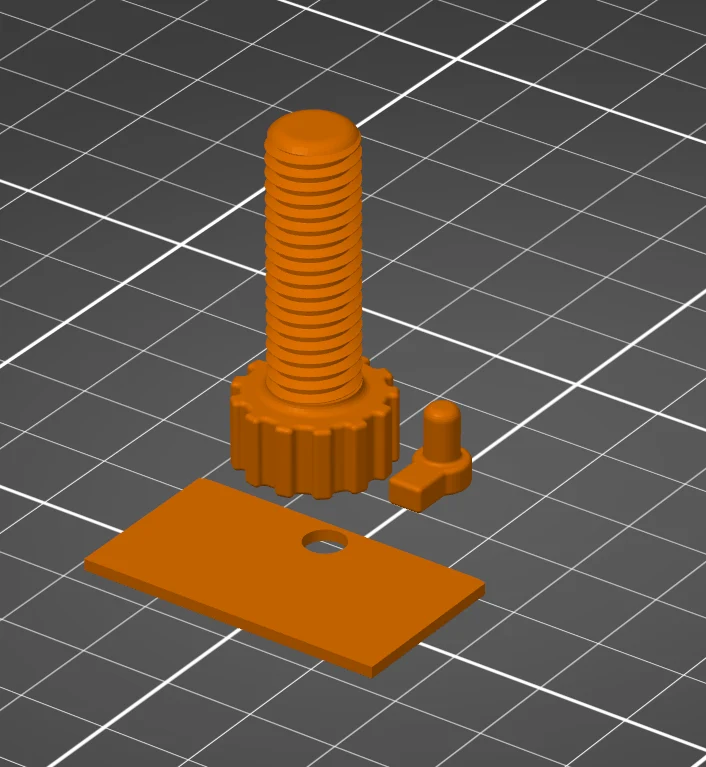

Винт и больший винт
(Печатайте вертикально, ручка находится на рабочей пластине, винт большего размера не показан)
Раздвижная дверь
(Печать в плоском виде)
Стопорный штифт
(Печать лицевой стороной вниз. Этот парень на всякий случай запирает раздвижную дверь)
Держатель штампа
(Печатайте в высоту, без изображения. На всех штампах есть треугольное отверстие, и это треугольник, так что это может помочь при хранении. Или просто пропустите веревку через все из них)

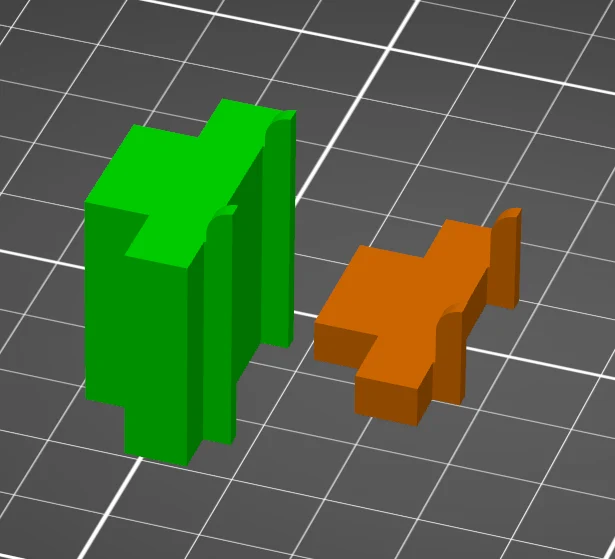

Толкатель и распорный блок
(Напечатайте на боку, чтобы ноги торчали в воздухе)

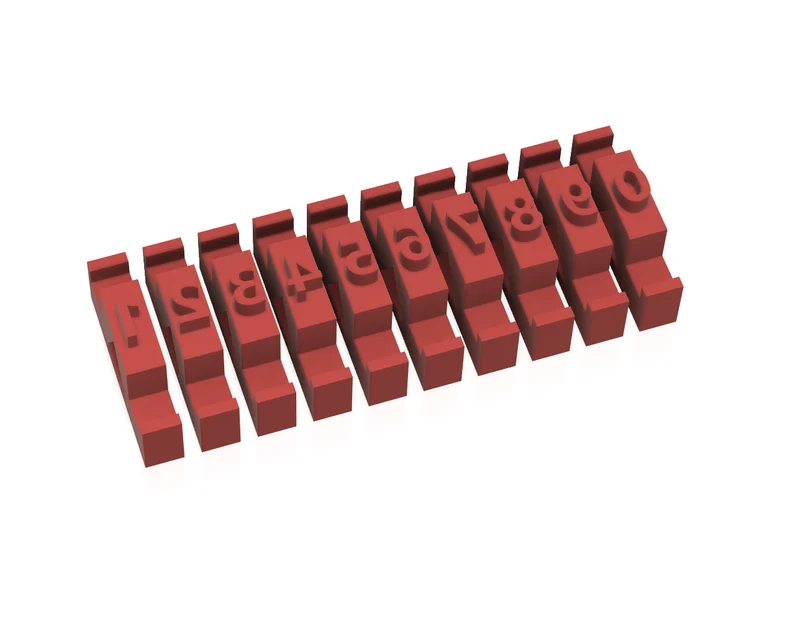

Все блоки штампов
(Печать буквами вверх)

Если вы считаете это полезным и хотите больше вариантов штампов или приспособление большего размера, дайте мне знать, и я смогу обновить дизайн.
