Замок-защелка для дверей, фургон
Хехе

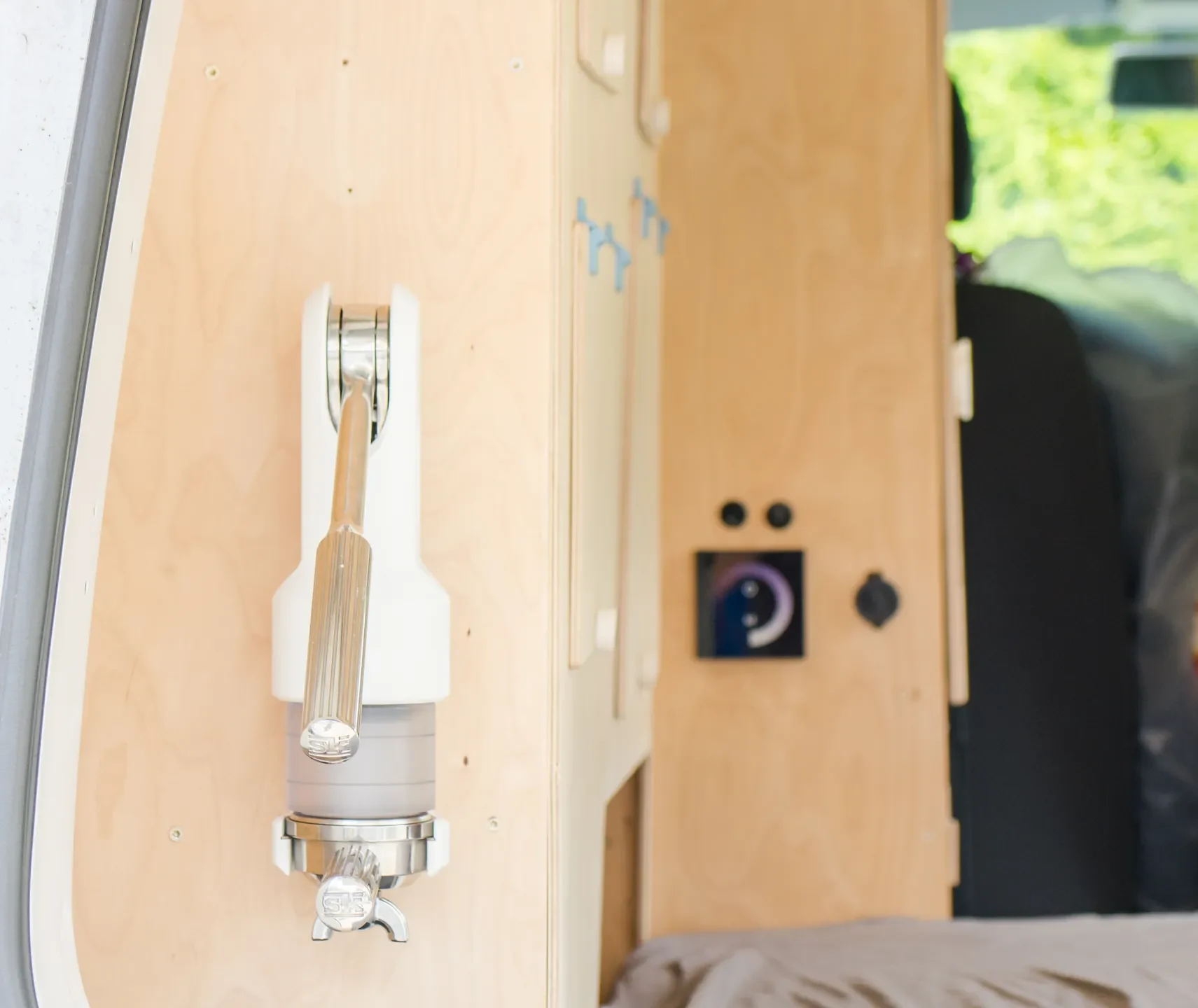

Несколько лет назад я разработал систему запирания для фургона моего друга.
Теперь я переработал его, чтобы он не терялся и стал более прочным. Старые не сломались и при печати на PLA даже прослужили несколько лет, но пришло время их улучшить!
Конструкция подходит для древесины толщиной 6,5 — 10 мм и отверстий диаметром 8 мм.

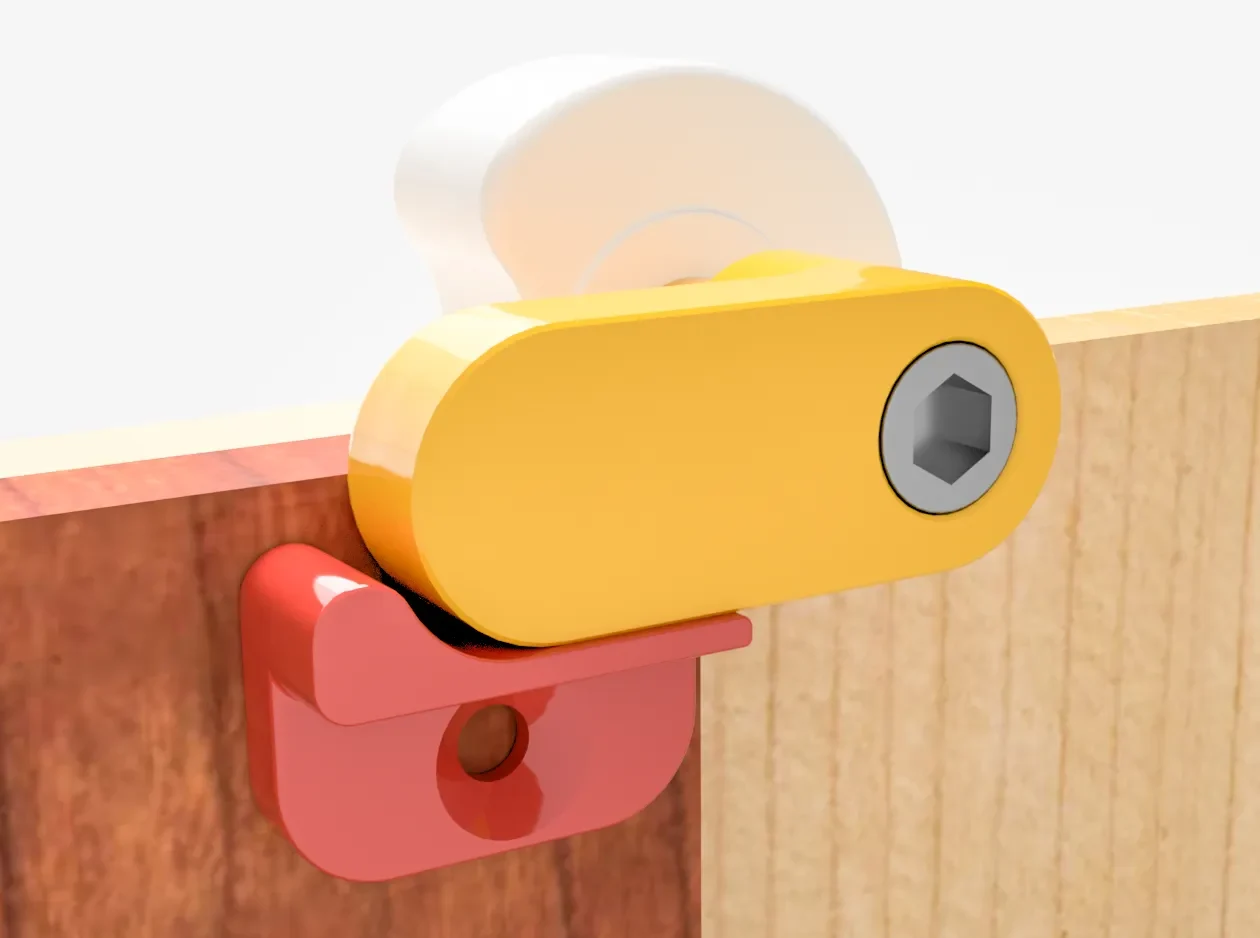

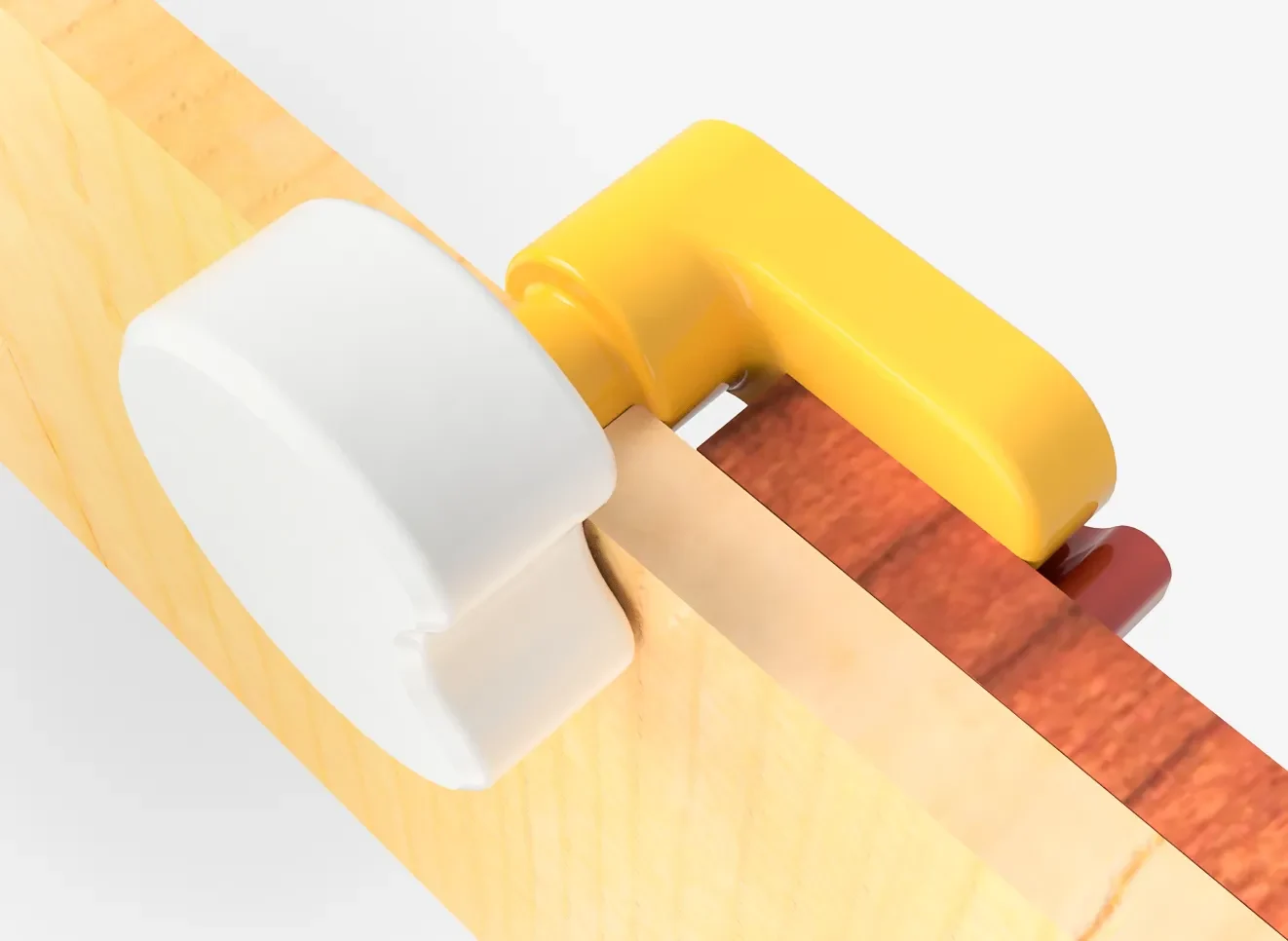

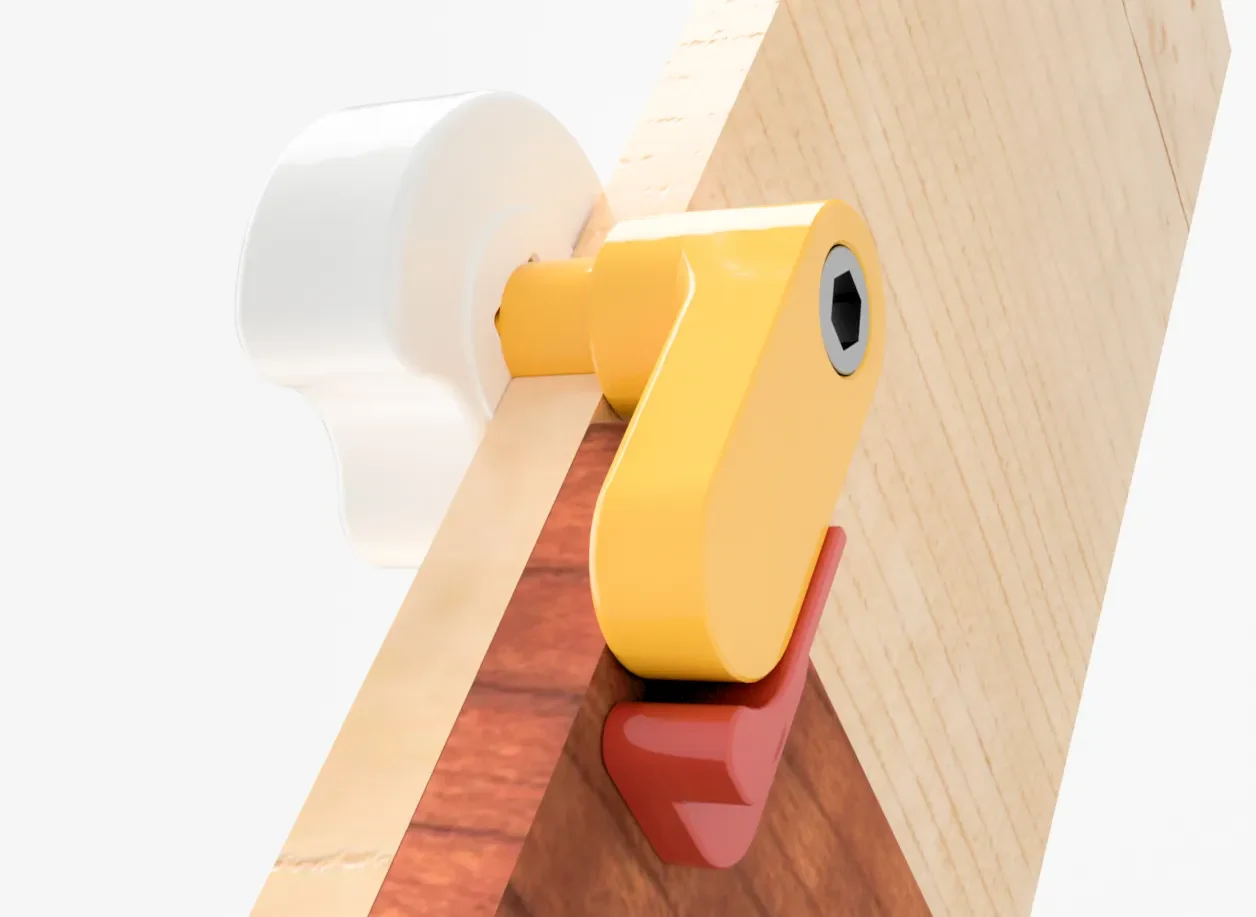

Пояснения к частям:
Рычаги имеют разную длину (от 6,5 — 10 мм). Выберите тот, который соответствует толщине ваших деревянных досок. Для тележки я использовал мультиплексную древесину толщиной 6,5 мм.

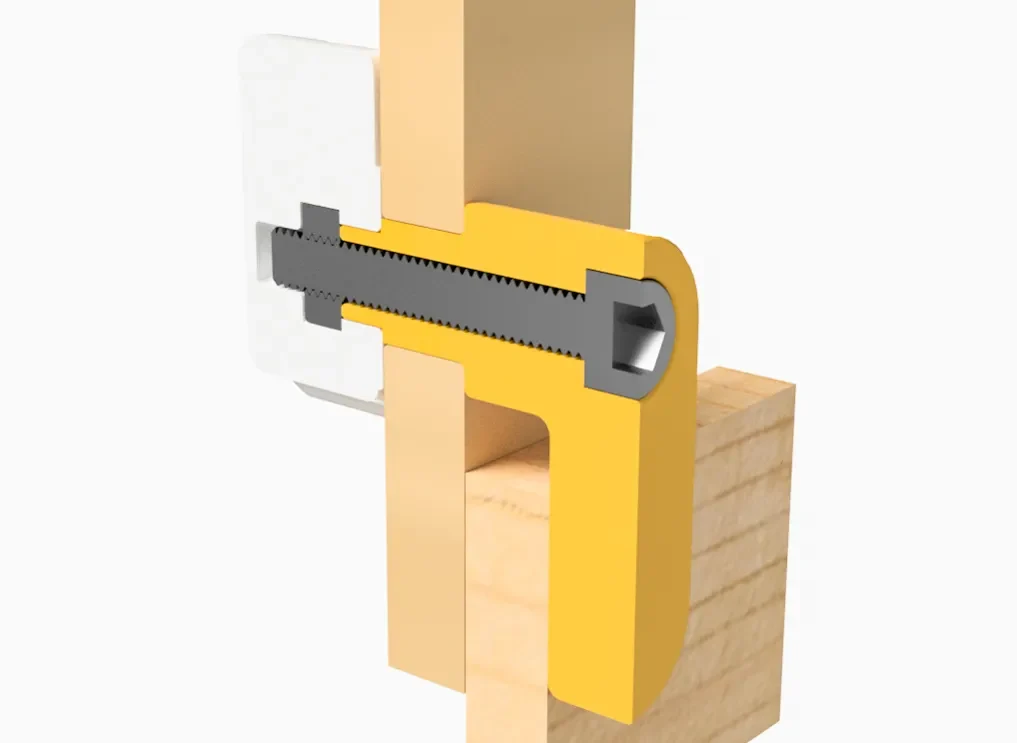

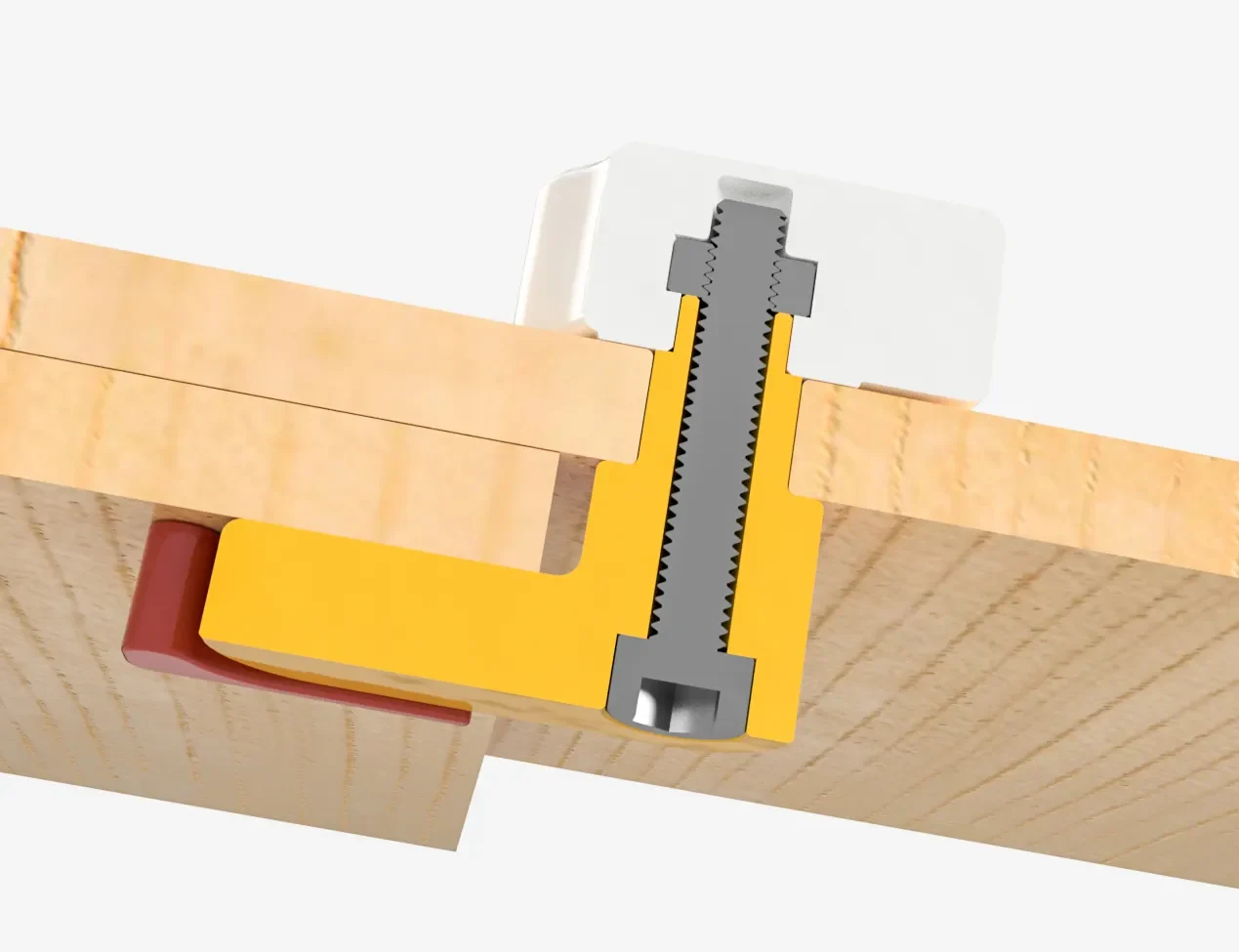

В дополнение к напечатанным деталям вам понадобится один винт с цилиндрической головкой M4 и, при необходимости, одна гайка M4 на каждый замок.
Рычаги 6,5 и 7 мм: винт М4 25 мм + ручка М4.
Рычаги 8,5 — 9,5 мм: винт М4 30 мм + ручка М4
Рычаги 7,5, 8 и 10 мм: винт М4 30 мм + ручка М4!!! большая!!! или укоротите винты прибл. 28 мм
Кнопки: вы можете выбрать между печатной резьбой или вставить гайку М4 в кнопку во время печати. Большие ручки подходят ко всем моделям рычагов, а для узких могут потребоваться укороченные винты (как описано выше).
Стопор: Если вам нужен упор, чтобы удерживать рычаг в закрытом положении, вы можете закрепить эту деталь с помощью шурупа для дерева диаметром 3 мм. На моей модели он мне не понадобился (гравитация тянет вниз).
Инструкции по печати:
Я печатал детали с высотой слоя ASA 0,2 мм, соплом 0,6 мм, периметром 3-4 и заполнением 25-50%.
Я также разработал более крупную и немного другую версию для больших дверей. Я пересмотрю этот дизайн и скоро выложу его.
Удачи и продолжайте печатать!
