Сильная натяжная губка для холста/других тонких предметов..
Эйхо :)

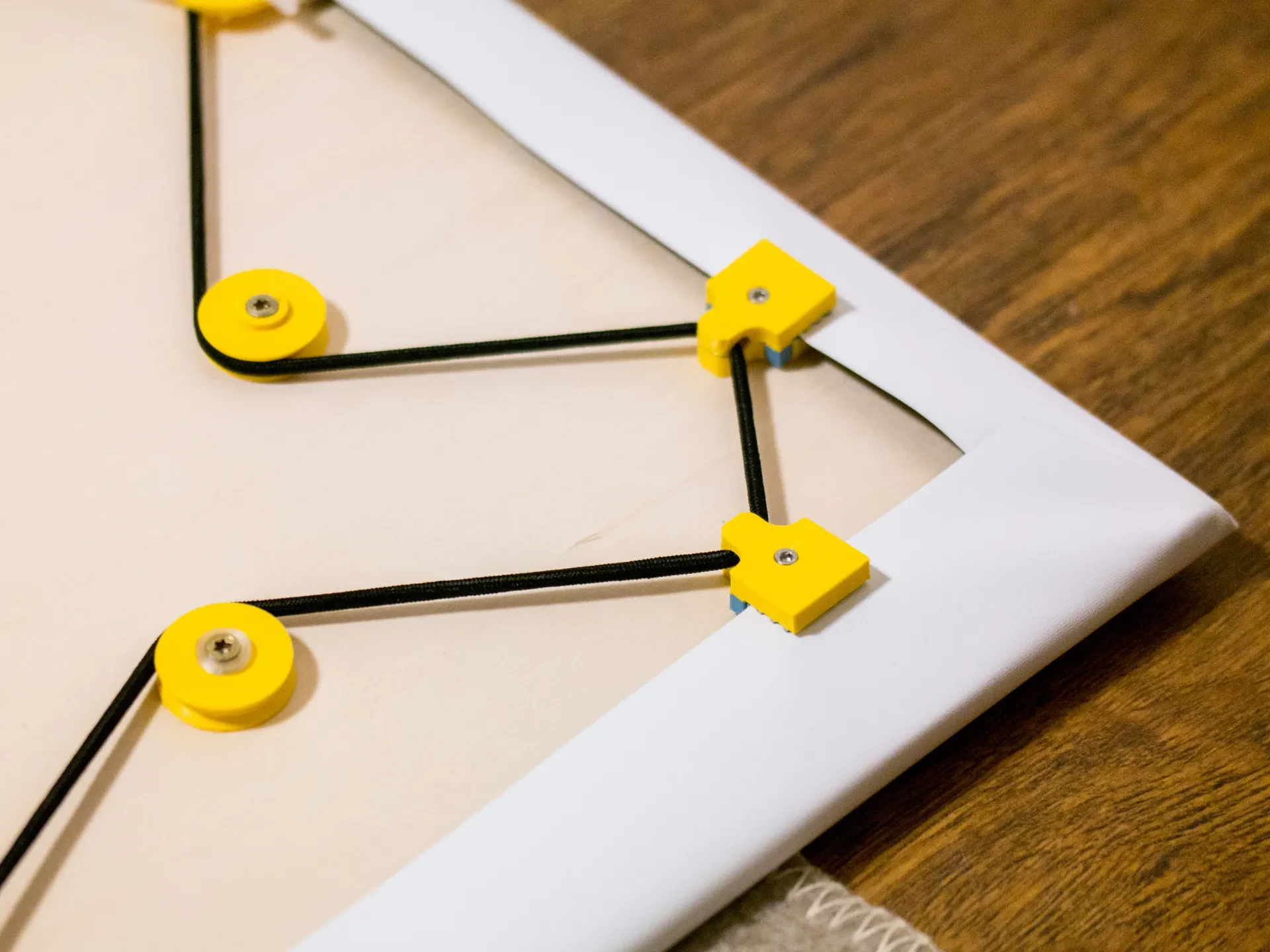

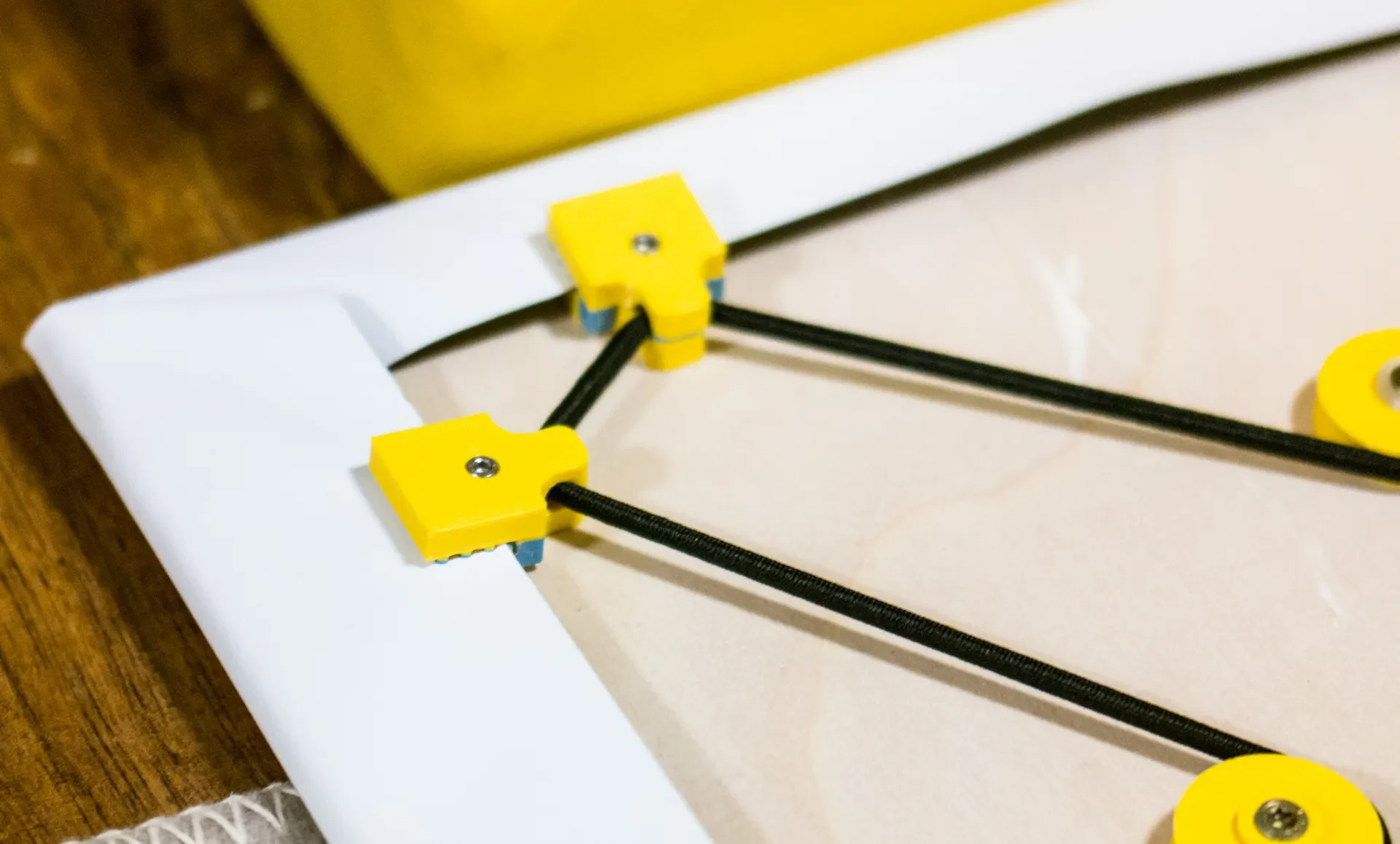

Вот часть 3/3 моего проекта экрана для проектора своими руками.
Практичная застежка для экрана (или других более тонких предметов).
Он работает довольно просто и очень мощно.
Функция

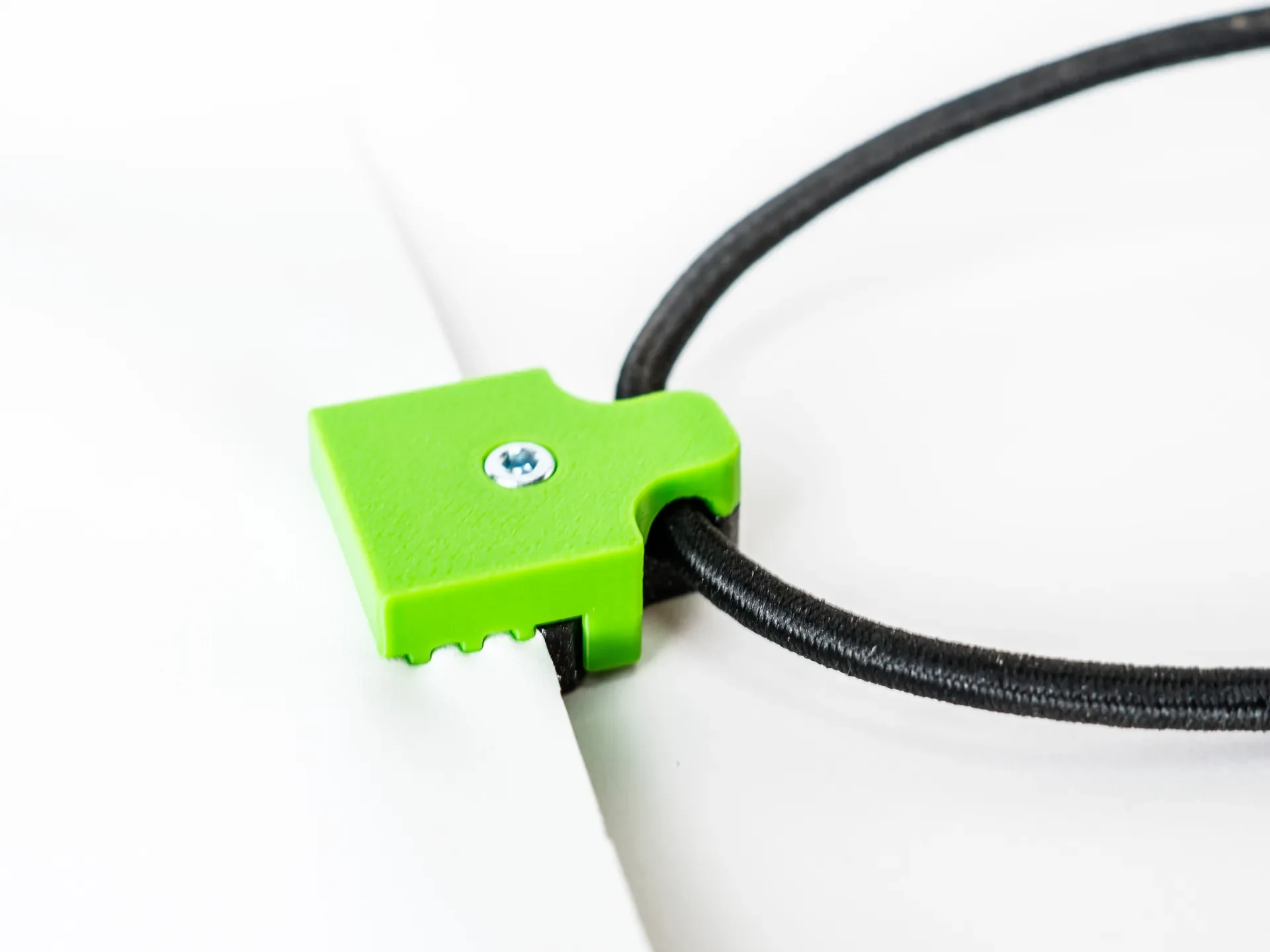

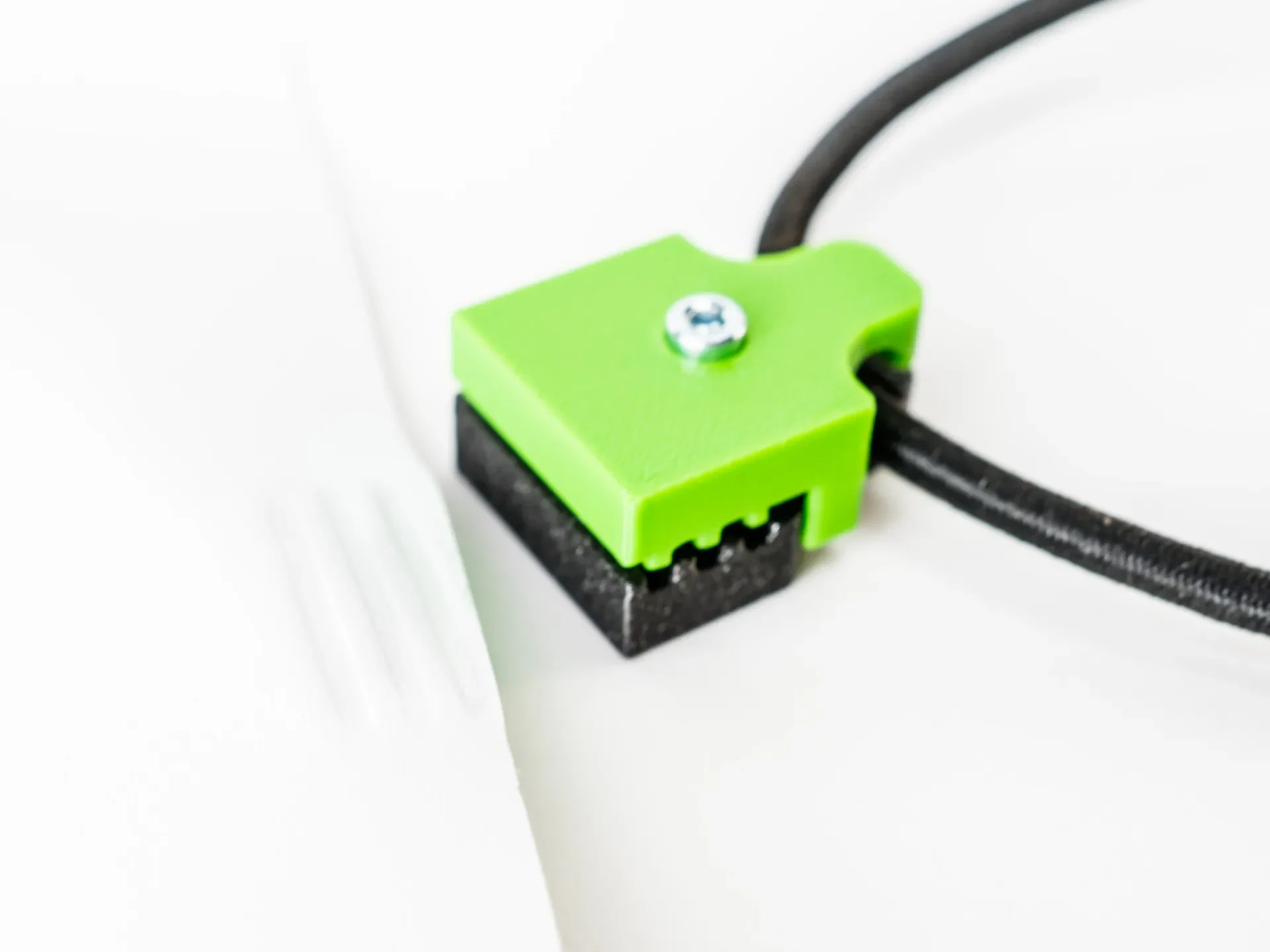

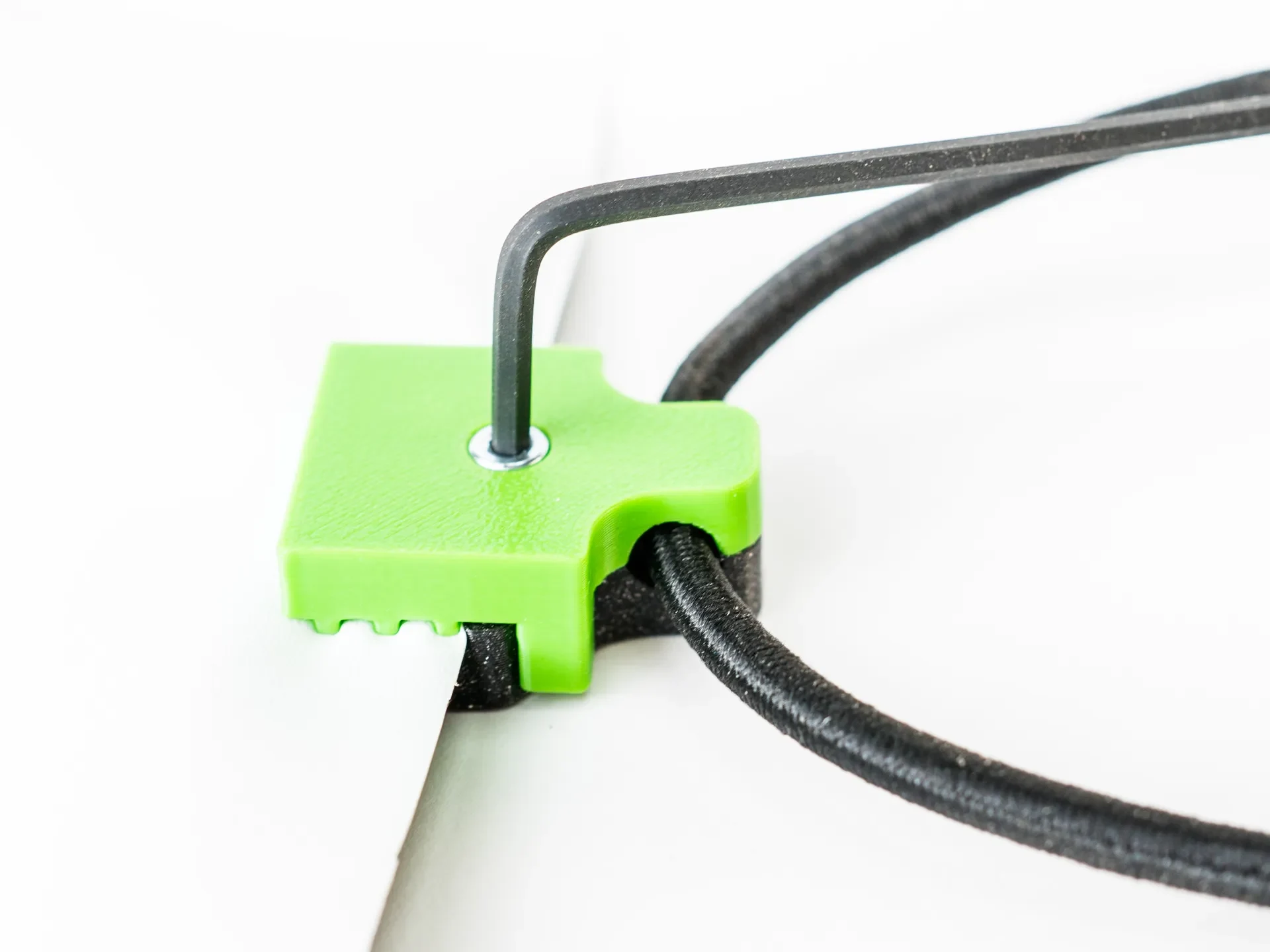

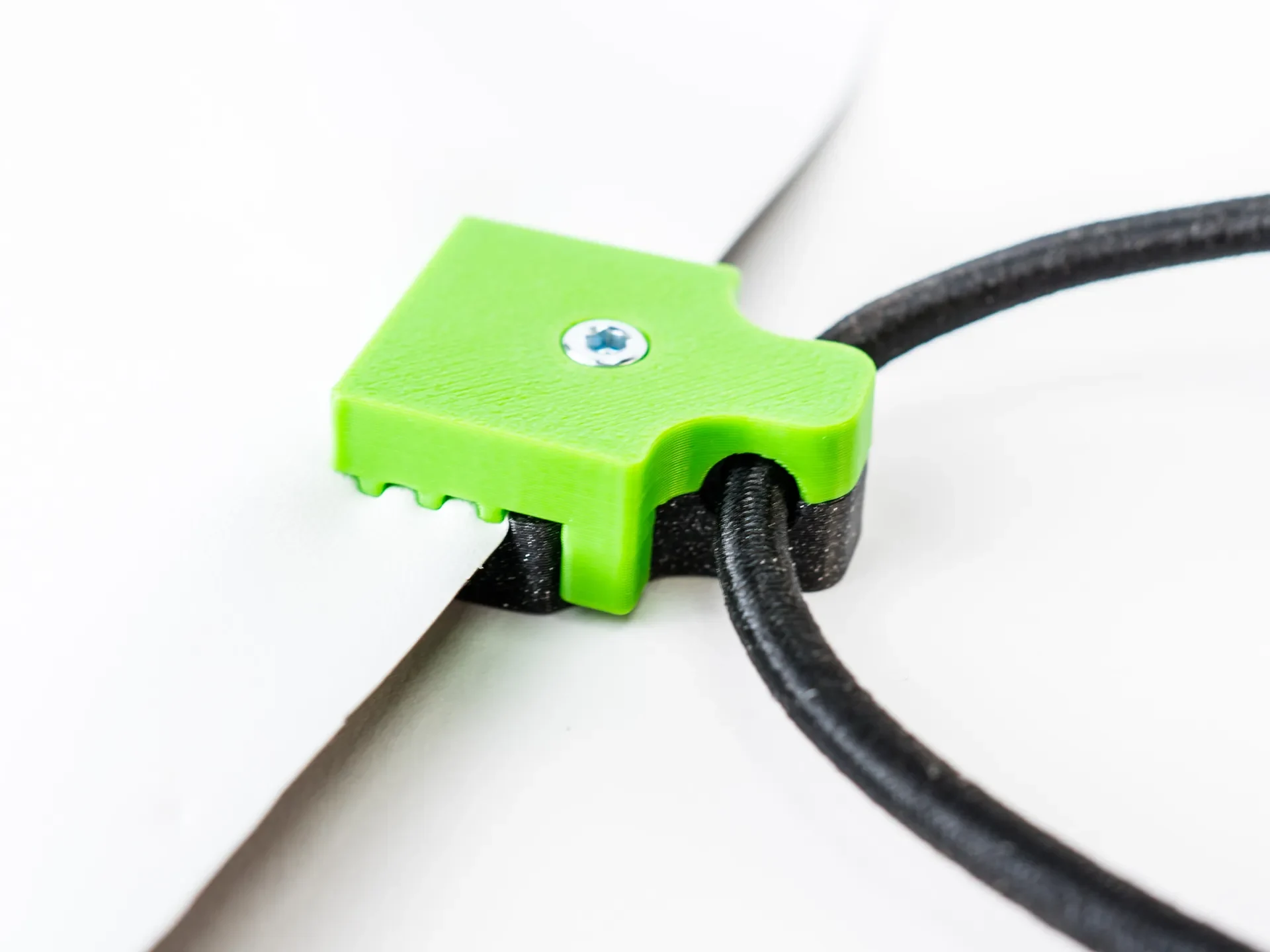

Установка: Просто поместите две части под и над натягиваемой деталью и затяните винт.

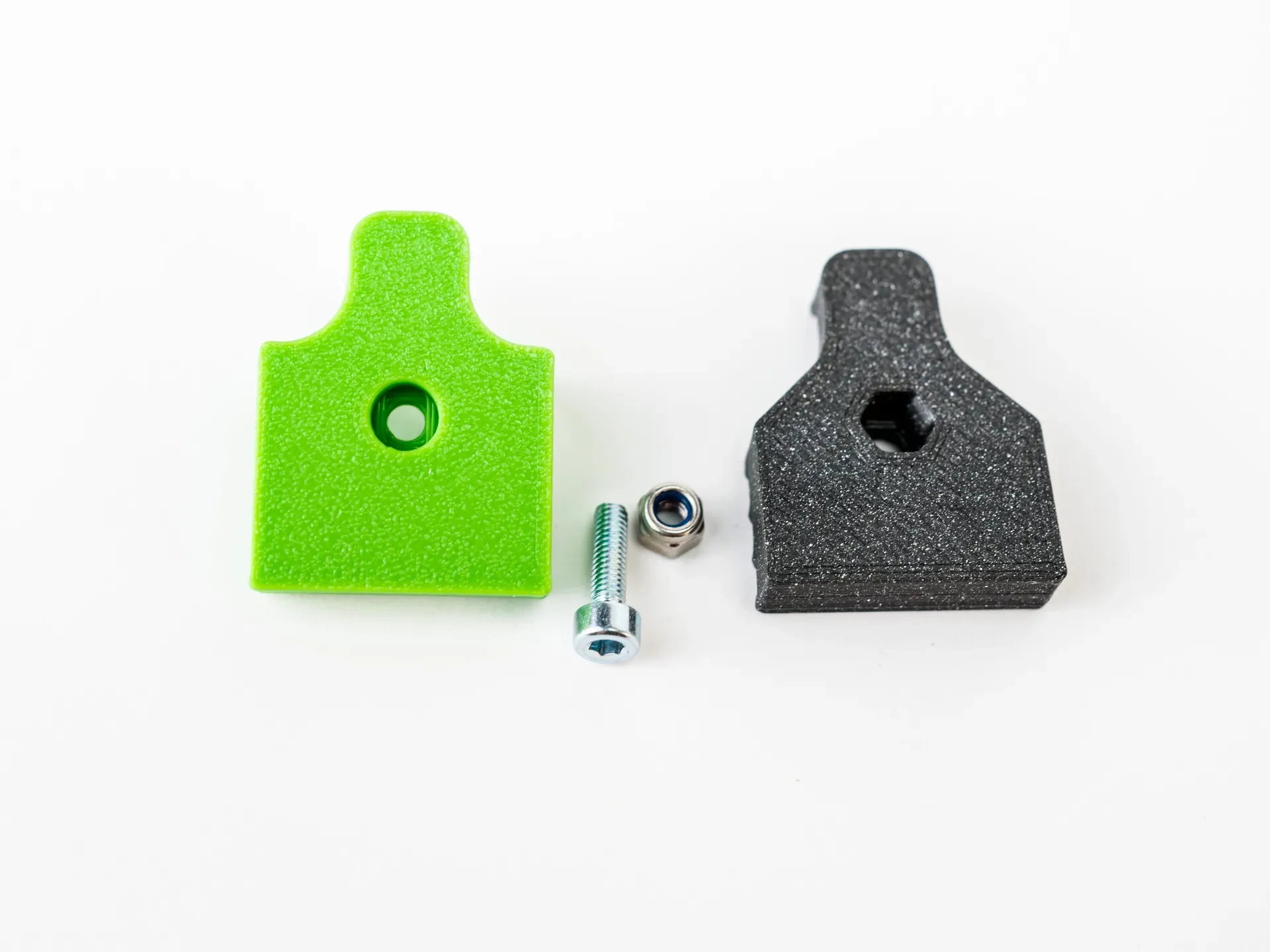

Для версии M3 вам понадобится винт M3 x 10 мм и гайка M3 (��тандартная или с найлоком).
Не бойтесь затянуть зажим достаточно сильно! :)
Особенности конструкции

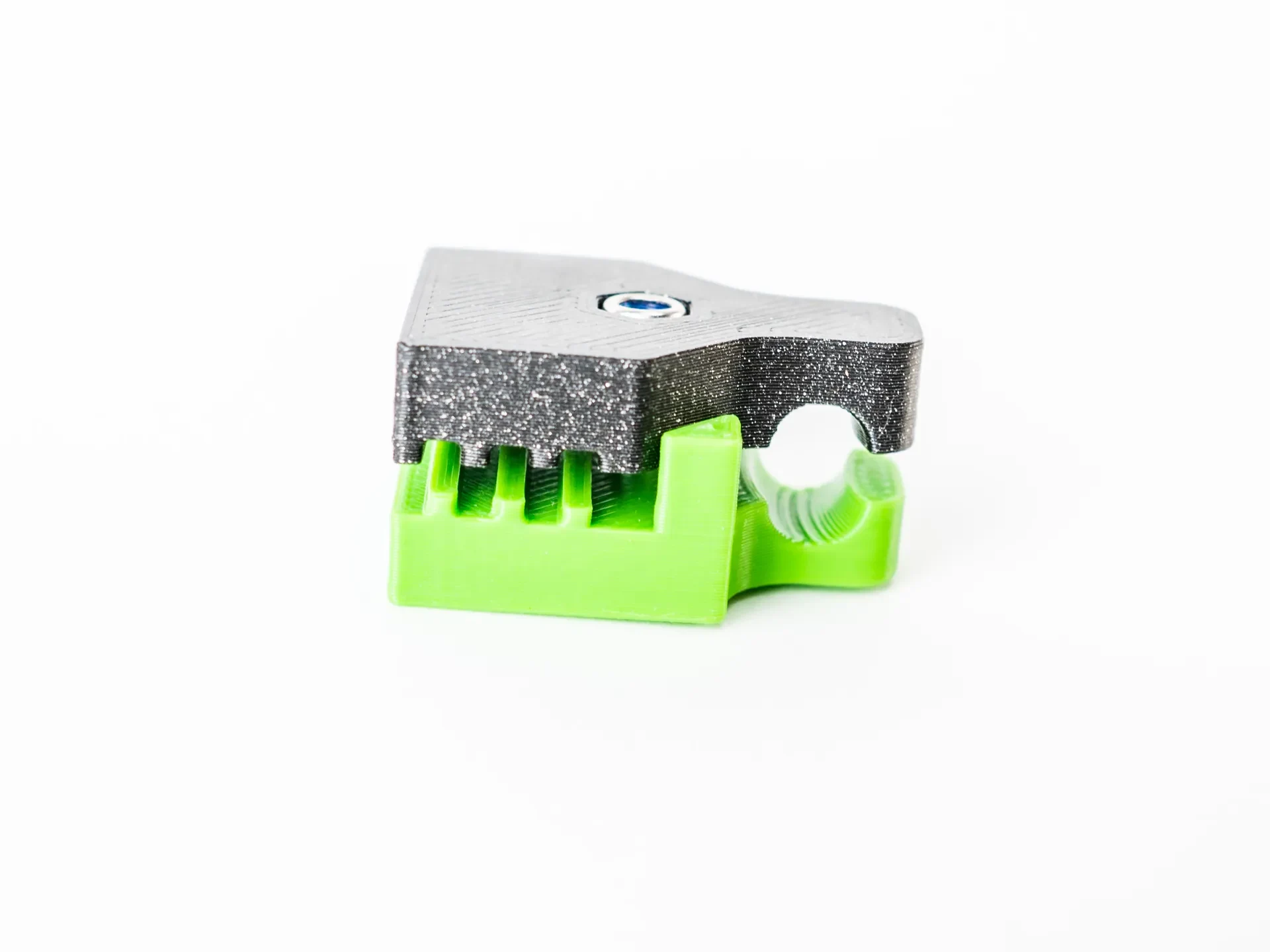

Крепкие зубы. Я протестировал множество прототипов с разными приподнятыми зубьями. Эта конструкция работала наиболее надежно. Зубья глубоко вгрызаются, не повреждая полотно, и распределяют силу относительно равномерно.
Строгая геометрия: я разработал детали таким образом, чтобы их можно было сделать максимально стабильными с помощью процесса печати FDM, и при этом их было легко печатать.
Масштабируемость
Поскольку все детали напечатаны на 3D-принтере, вы можете масштабировать зажимы вверх/вниз по своему усмотрению. Просто убедитесь, что при увеличении используется больший периметр. Это дает больше сил! Так что, если у вас веревка большего размера, вы можете просто адаптировать эту конструкцию под свои нужды.
Также убедитесь, что форма для гаек должна соответствовать вашему оборудованию!

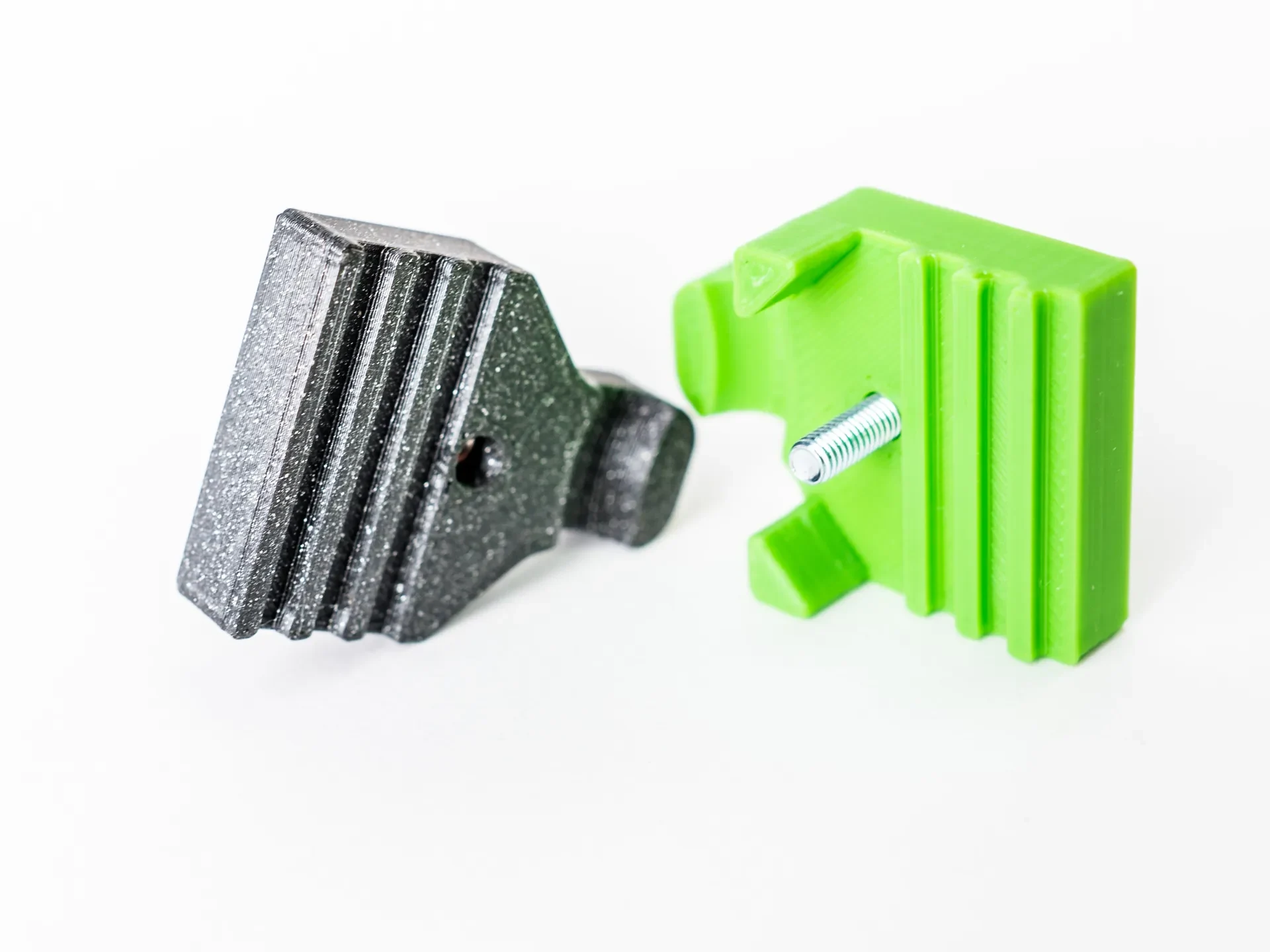

Объяснение деталей
Для своего проекта я использовал натяжную губку M3 с веревкой диаметром 5 мм.

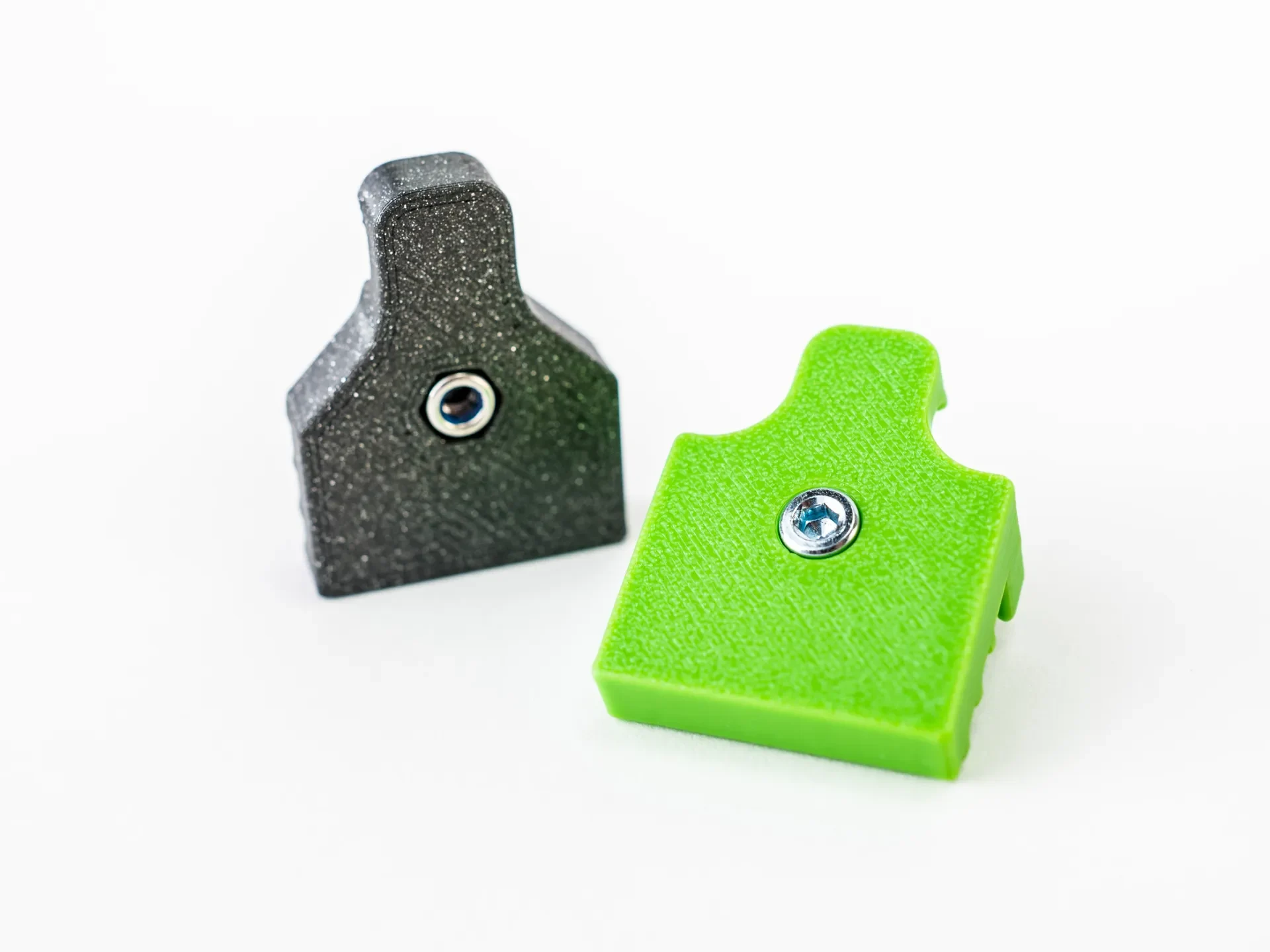

Есть 2 разные версии.
Стандартный (чтобы веревка имела наименьшее трение)
Вертикальный (Моя первая итерация. Может кому-то интересно? :D)
Выбор материала
Если зажимы находятся под напряжением в течение длительного периода времени, я настоятельно рекомендую не использовать материалы, которые могут деформироваться со временем (например, PLA). Я использовал PETG для своего проекта.
Инструкции по пе��ати
Опоры: если вы оптимизировали мосты, вам не понадобятся опоры. В противном случае у меня были хорошие результаты с несколькими опорами для деревьев под навесом.
Периметр: я использовал 4 периметра.
Заполнение: я использовал 100% заполнение. Но что-то. вроде 40% тоже должно работать.
Высота слоя: я использовал PETG 0,2 мм. Это отлично работает :)
Для лучшей адгезии слоев я рекомендую заранее распечатать временную башню и уничтожить ее, чтобы проверить наилучшие настройки!
Если вам нравится моя работа и вы хотите поддержать меня, чтобы я мог продолжать вкладывать много труда в бесплатные проекты, я буду благодарен за любое небольшое пожертвование.
Конструкция 1 из 3: Клин натяжителя 1:
https://www.printables.com/model/723184-wedge-tensioner-clamp-for-canvas-tarpaulin-cloth
Дизайн 2 из 3: Прочное настенное крепление:
https://www.printables.com/model/712980-extra-strong-wall-mounting
