Адаптер на DIN-рейку для миниатюрных клеммных колодок WAG..

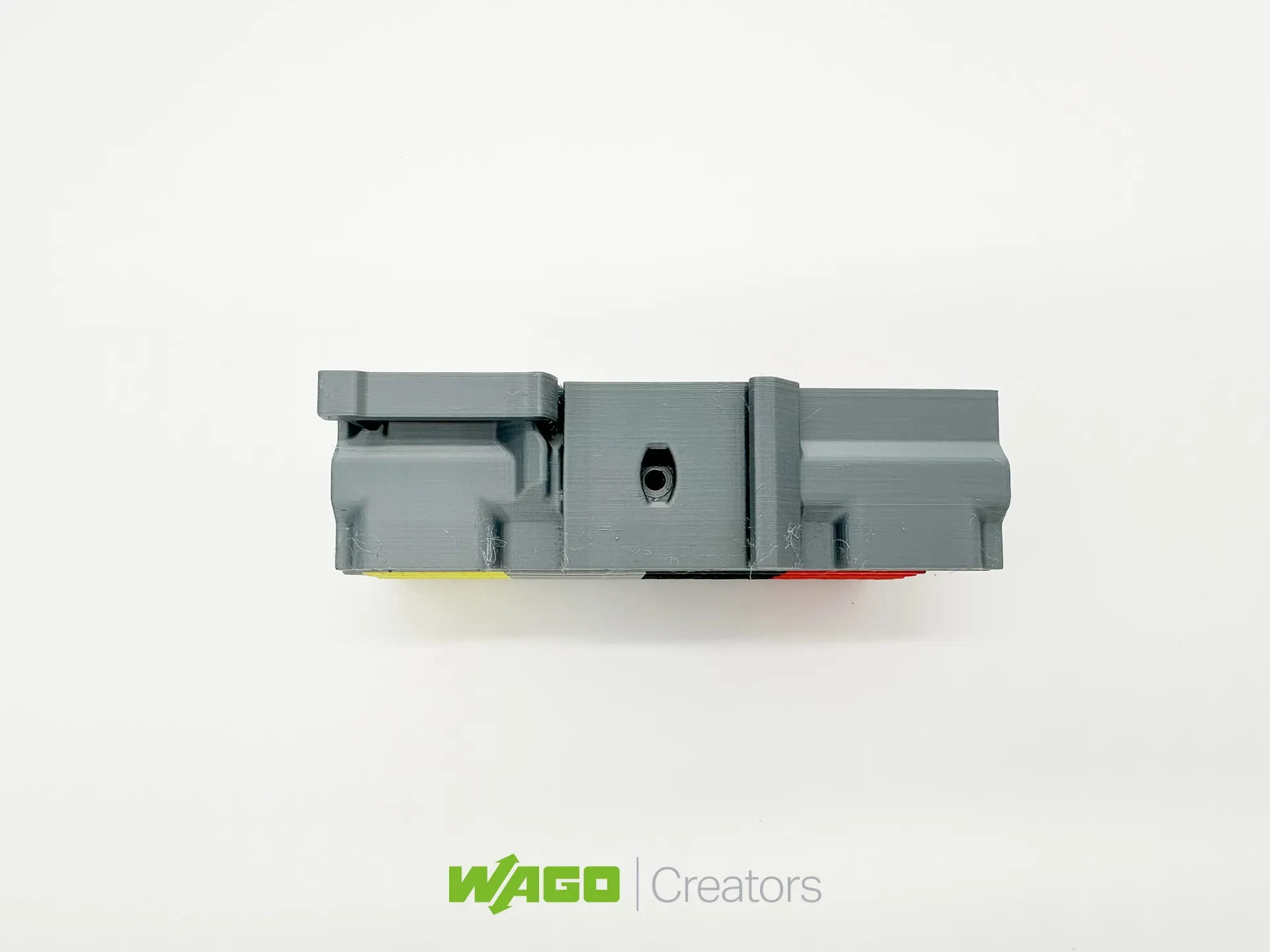

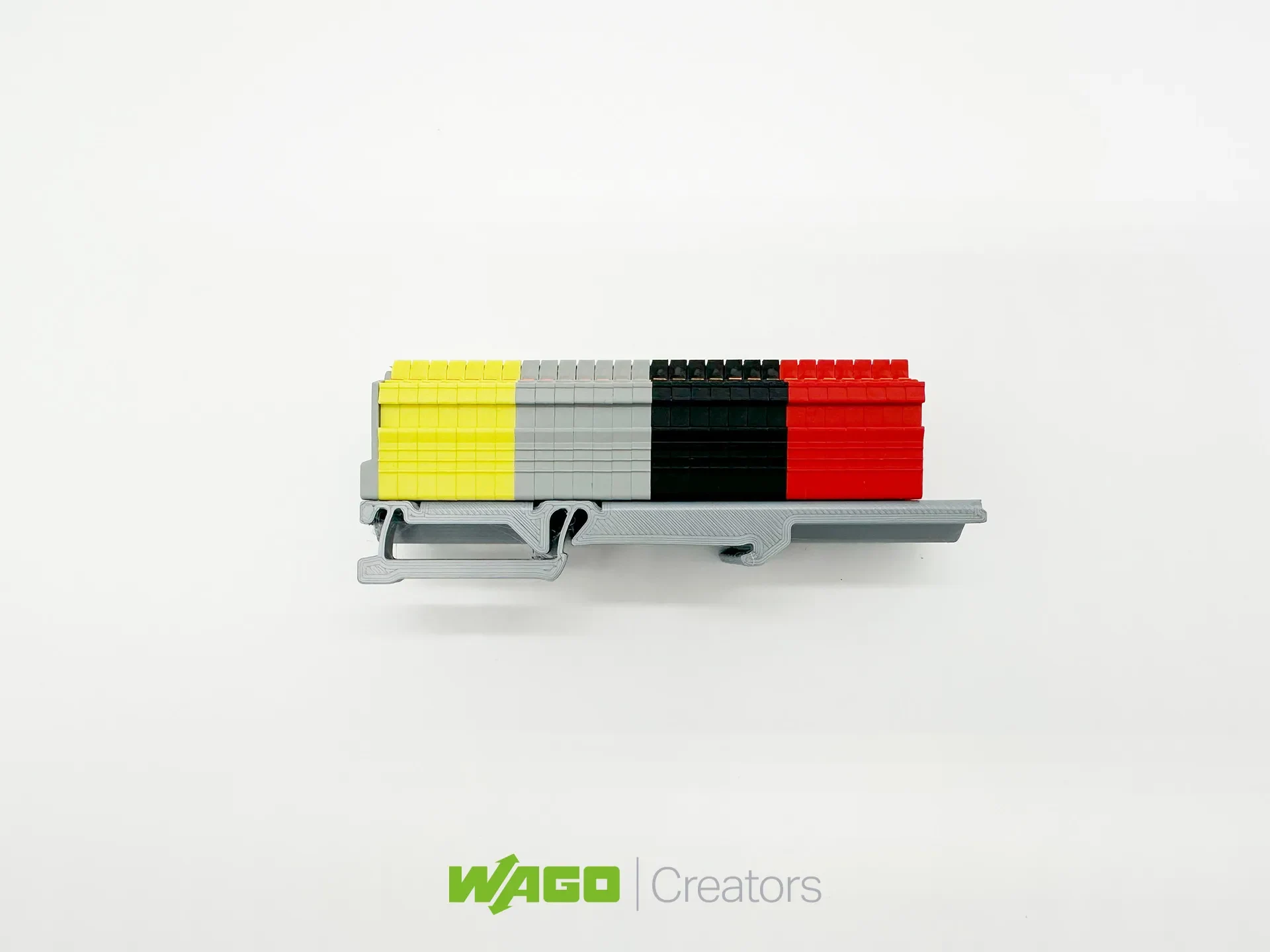

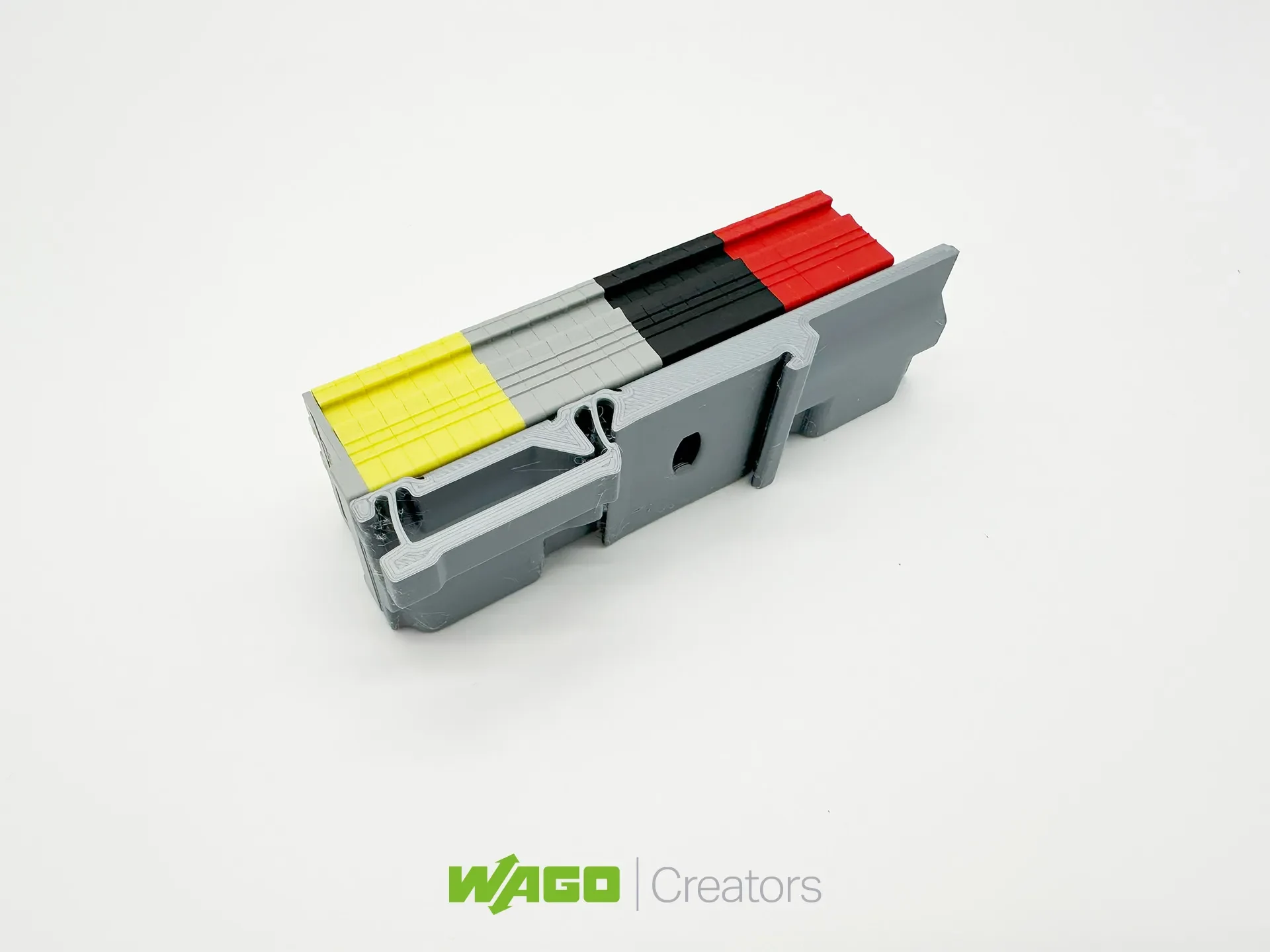

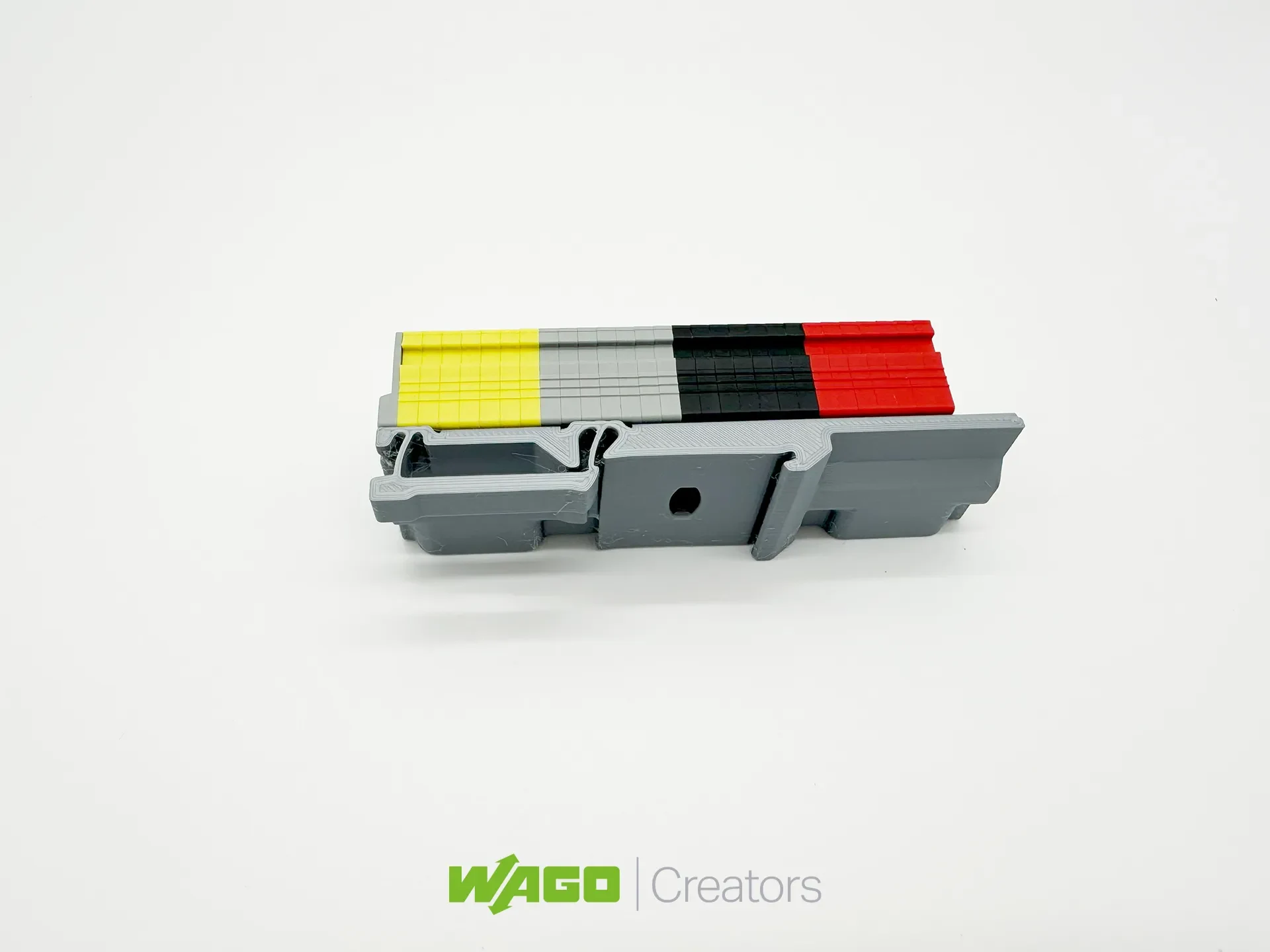

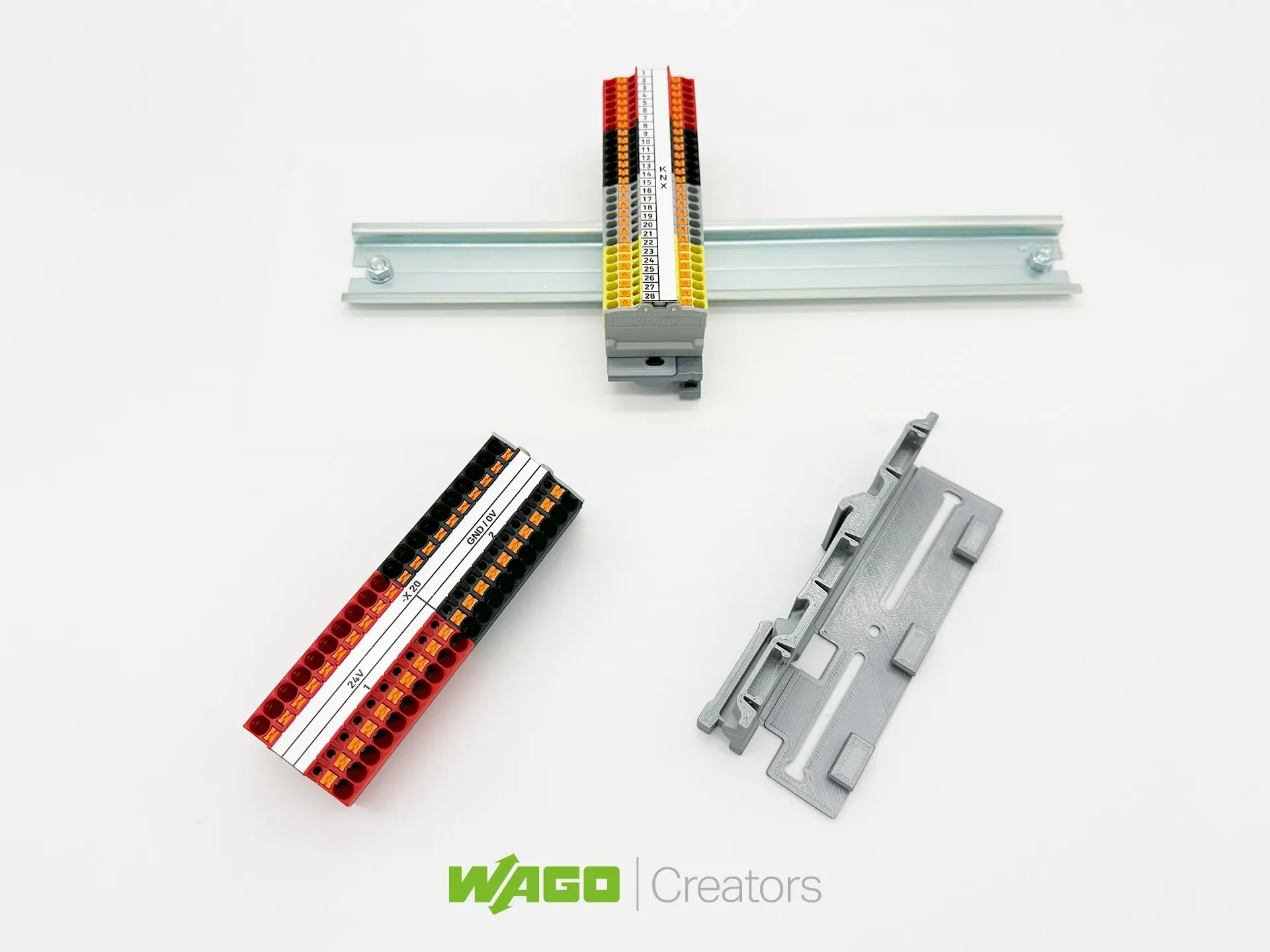

В этом адаптере для DIN-рейки шириной 35 мм можно разместить до 21 (серии 2052/2252) или 31 (серии 2050/2250) миниатюрных клемм для монтажа на рейку из серии TOPJOB® S. Вертикальное расположение на DIN-рейке с поворотом на 90° экономит место за счет размещения до 62 точек зажима на ширине ~36 мм, а не ~112 мм. Это означает сокращение пространства примерно на 68%. До пяти клеммных колодок без защелкивающихся ножек (2x5x-31x) можно расположить между двумя клеммными колодками с защелкивающимися ножками (2x5x-32x), чтобы обеспечить необходимую удерживающую силу/стабильность адаптера. Открытая сторона последнего клеммного блока должна быть снабжена торцевой пластиной (номер позиции 205x-391) для защиты от прикосновения. Для электрического соединения нескольких клеммных блоков идеально подходят перемычки серии TOPJOB® S от WAGO (артикул 200x-40x). Миниатюрные клеммные блоки можно маркировать с помощью маркировочных полосок (артикул 2009-110) или маркеров WMB Inline (артикул 2009-113) в целях документирования и маркировки.

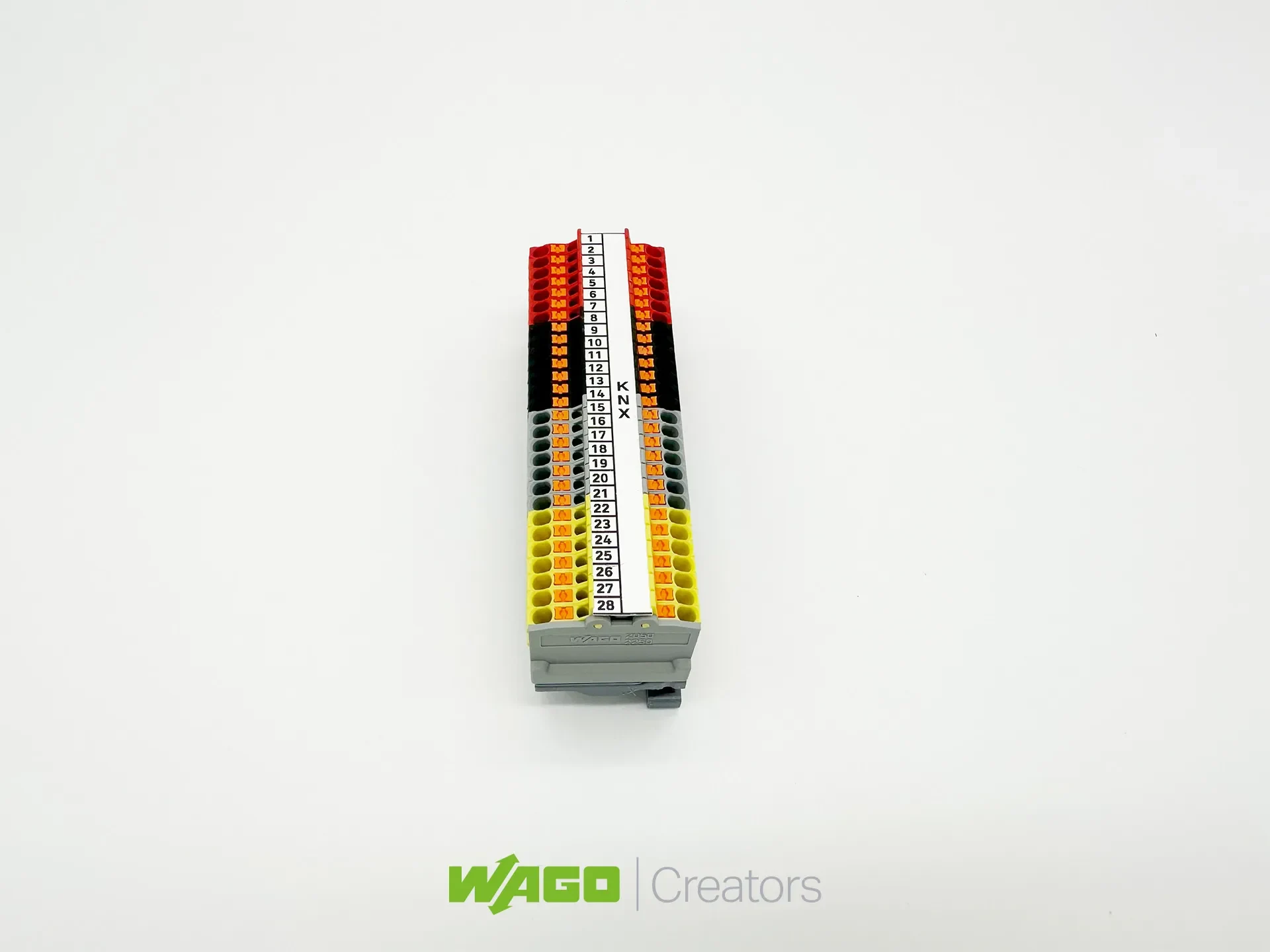

Миниатюрные клеммные колодки доступны в следующих цветовых вариантах, где последняя цифра номера продукта определяет цвет: 1: серый; 2: оранжевый; 3: красный; 4: синий; 5: черный; 6: желтый; 7: зелен��й/желтый; 1/000-014: коричневый Это решение поддерживает множество конкретных случаев использования с ограниченным пространством. Примеры включают распределительные коробки на 24 В, трехфазные распределительные коробки, приложения KNX®, передачу сигналов и многое другое.
Подготовка адаптера к установке После того, как компонент остынет и будет снят с печатной платформы, удалите нежелательные остатки печати с контуров адаптера, образовавшиеся в процессе печати.

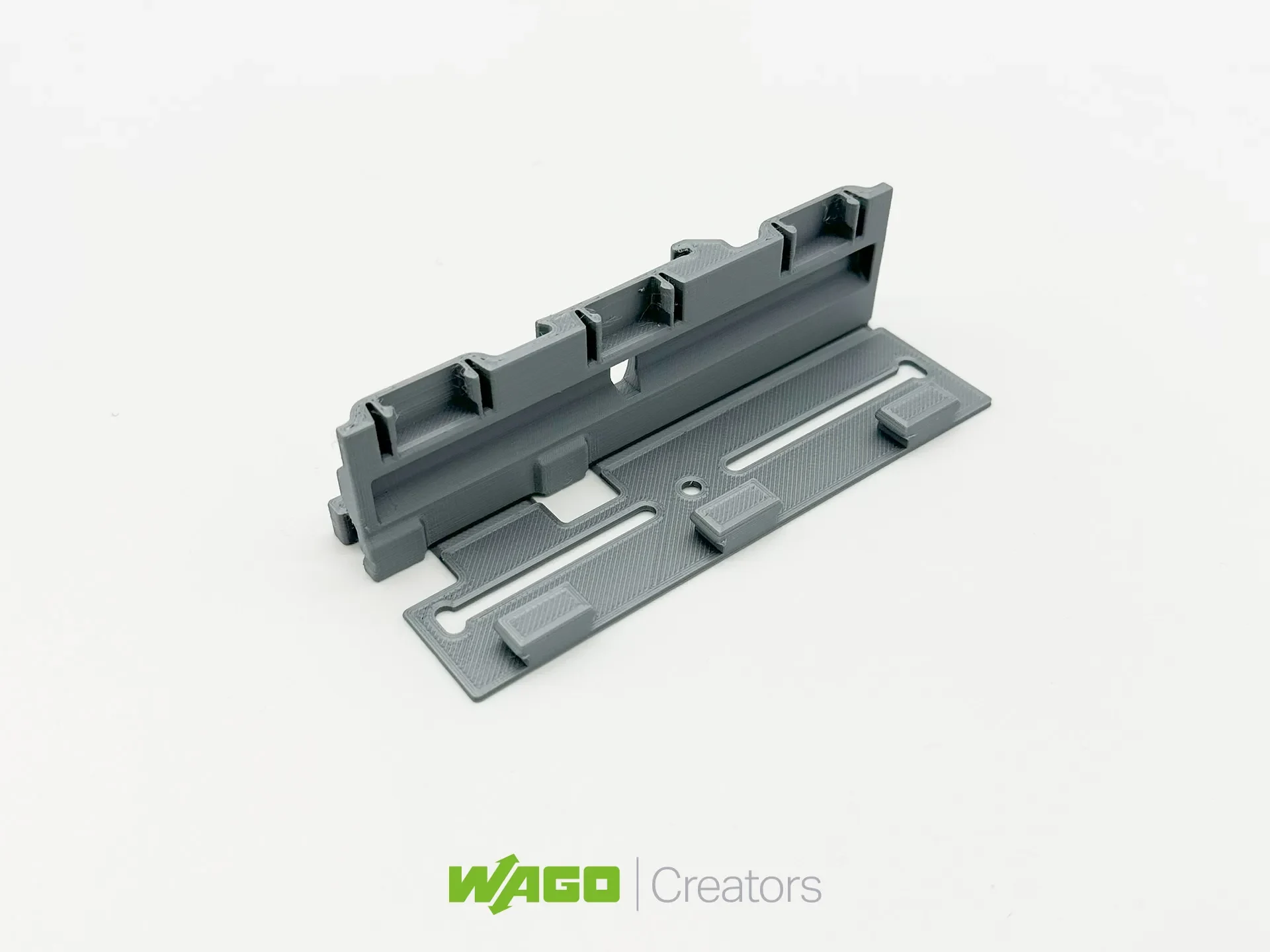

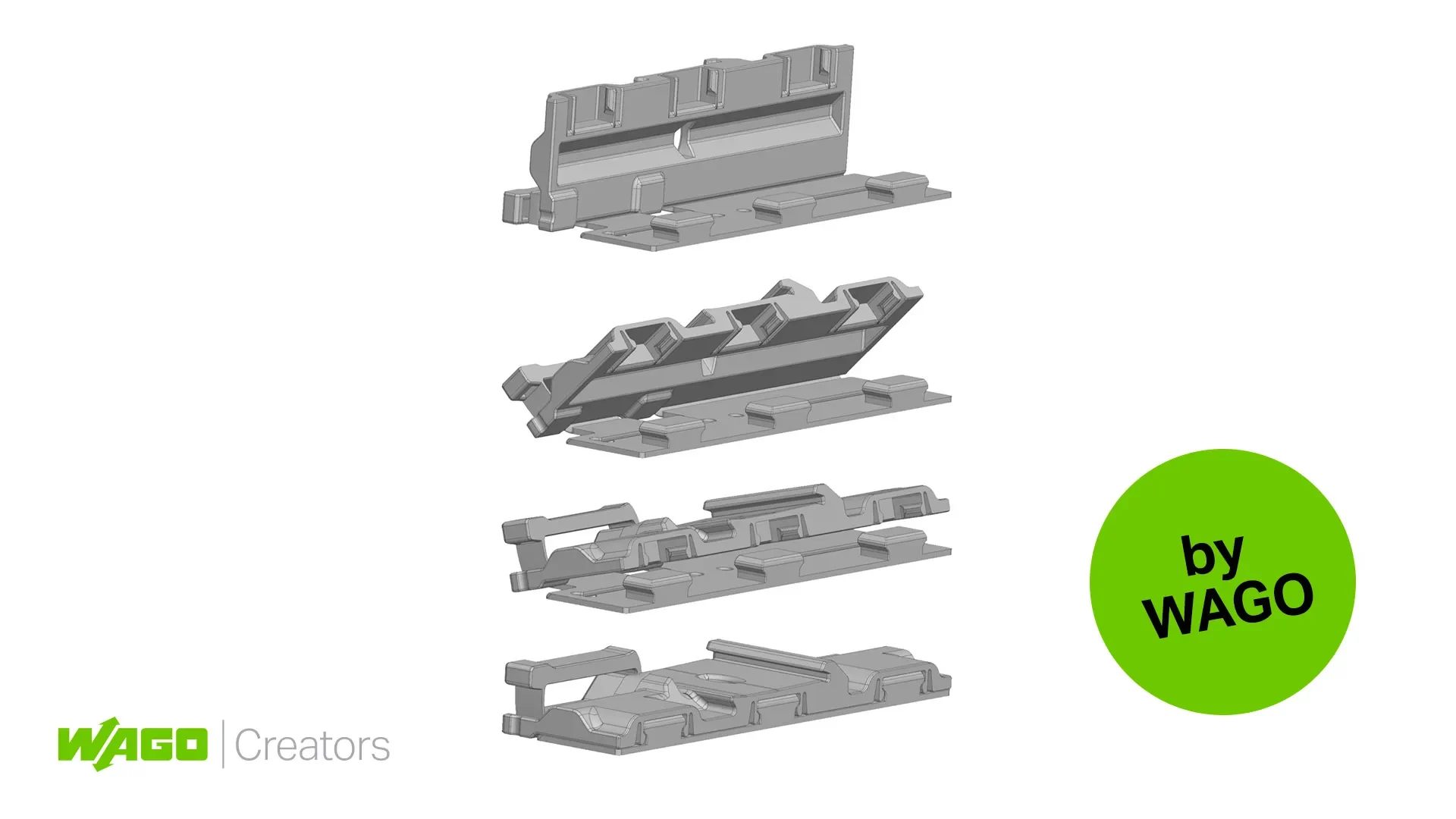

Установка адаптера Сначала поместите адаптер гладкой стороной на твердую, жесткую поверхность, например, на устойчивую столешницу. Три защелки теперь должны быть направлены вверх. Затем осторожно согните часть адаптера, которая фиксируется на DIN-рейке, через встроенный шарнир. Наконец, вставьте три защелки одновременно в предусмотренные отверстия и защелкните их, чтобы предотвратить деформацию переходной пластины. Теперь можно устанавливать миниатюрные клеммные колодки для монтажа на рейке.

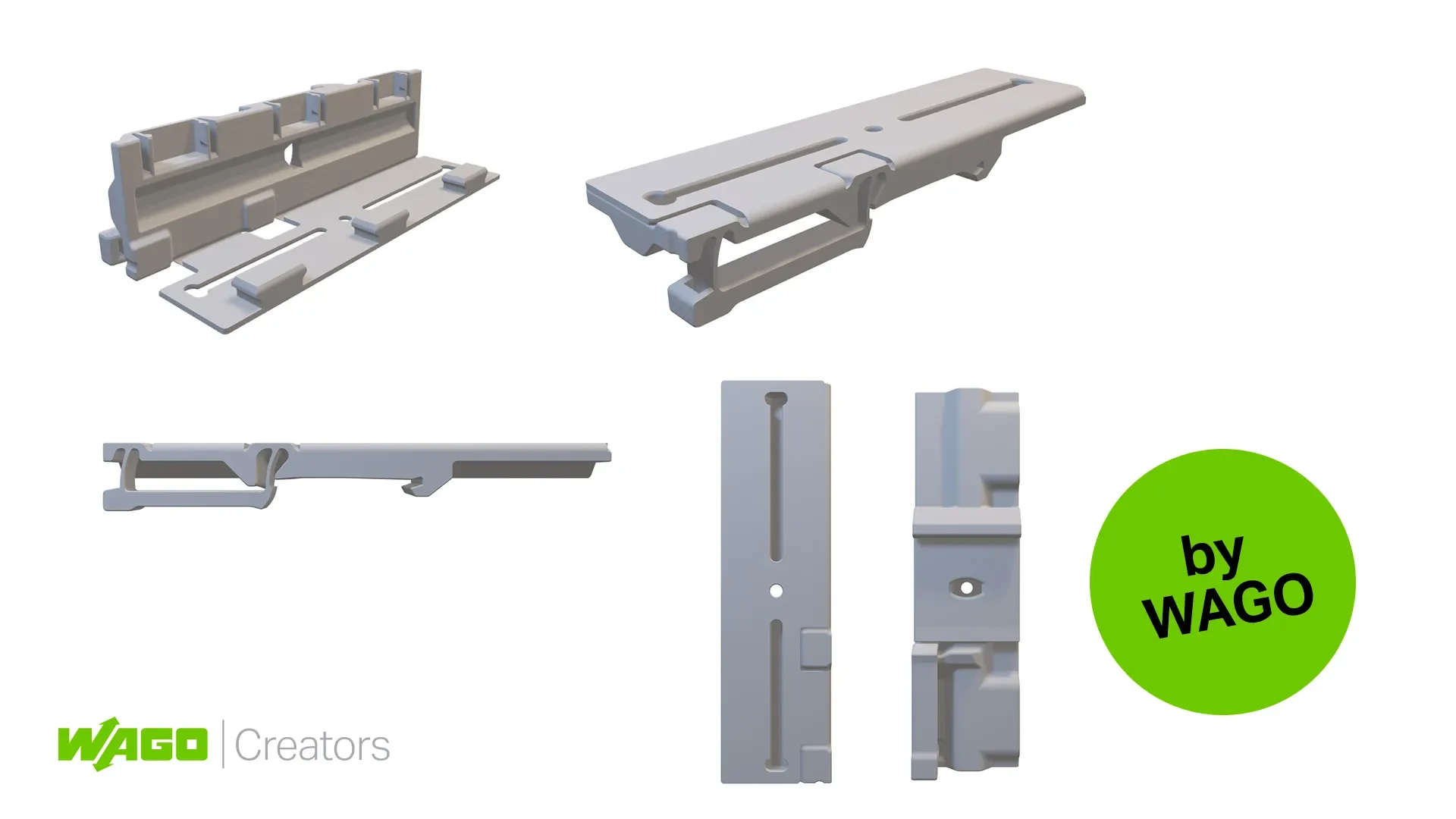

Ориентация: см. изображение — можно распечатать целиком.
Материал: PLA или PETG; PETG дает лучшие результаты. В зависимости от применения может быть рекомендована огнестойкая нить.
Толщина слоя: рекомендуется высота слоя печати 0,1 мм, чтобы соответ��твовать толщине встроенного шарнира (0,2 мм) и пластины защелки (1,3 мм). — Плотность заполнения: 15 %
Опорные конструкции: не требуются
Плот: не требуется
Оцените дизайн на сайте WAGO Creators.
