Клеммные колодки для разъемов Dupont с шагом 2,54........

При создании прототипов электронных изделий легко использовать готовые модули от AliExpress или других поставщиков и подключать их к микроконтроллеру с помощью разъемов Dupont 30AWG, которые можно надеть на контакты микропроцессоров и модулей.

Но что делать, если у вас есть только один источник GND или 5 В, который необходимо распределить на несколько компонентов, или вы хотите иметь несколько устройств на шине I2C или 1 Wire? Чтобы разъединить эту проводку, я спаяю столько проводов, сколько требу��тся от источника, чтобы соединить их все. Потом нужно было с первого раза правильно подобрать всю длину… это было громоздко и больно.

Я подумал, что кто-то, должно быть, создал клеммный блок с использованием 2,54-контактных разъемов, а затем изолировал их… но я ничего не нашел… поэтому, посмотрев, я сделал свой собственный.

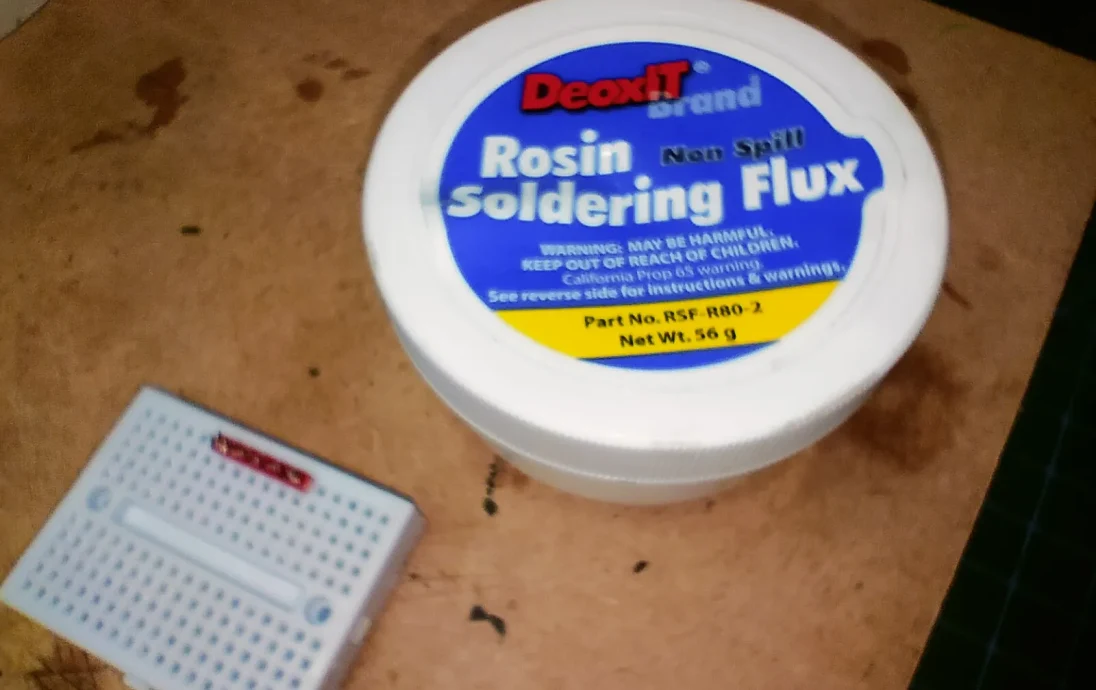

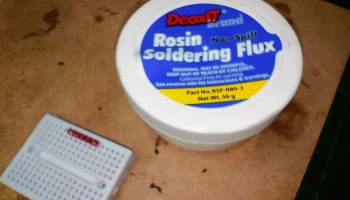

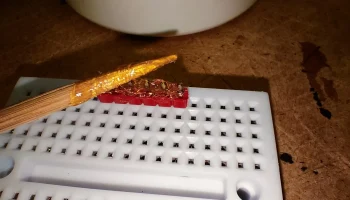

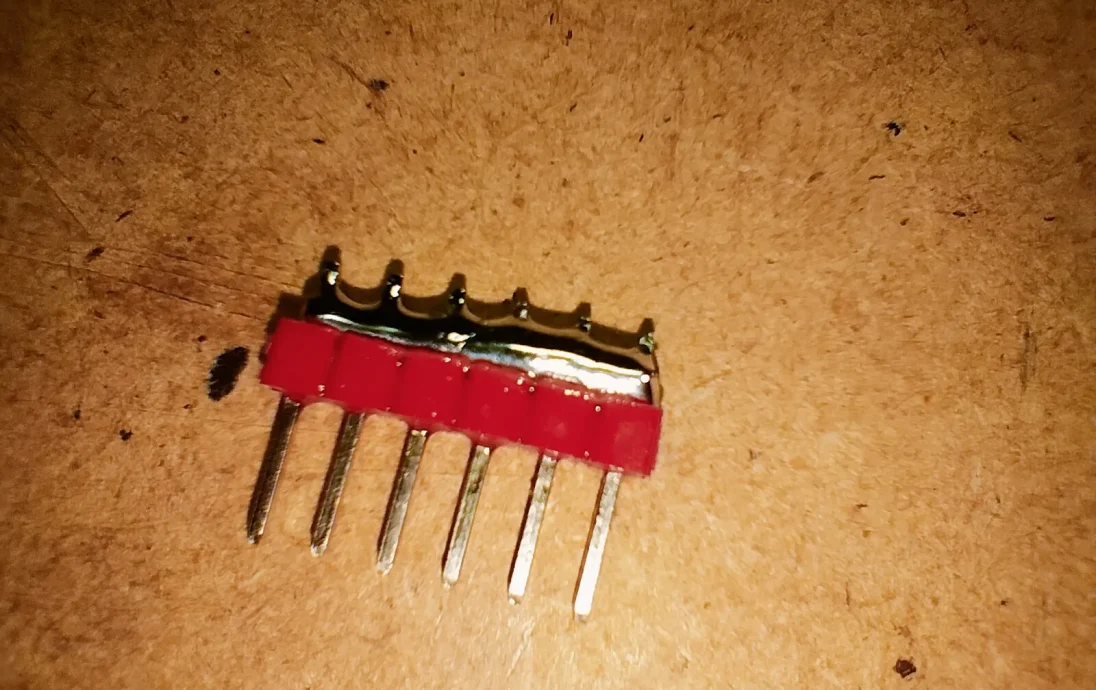

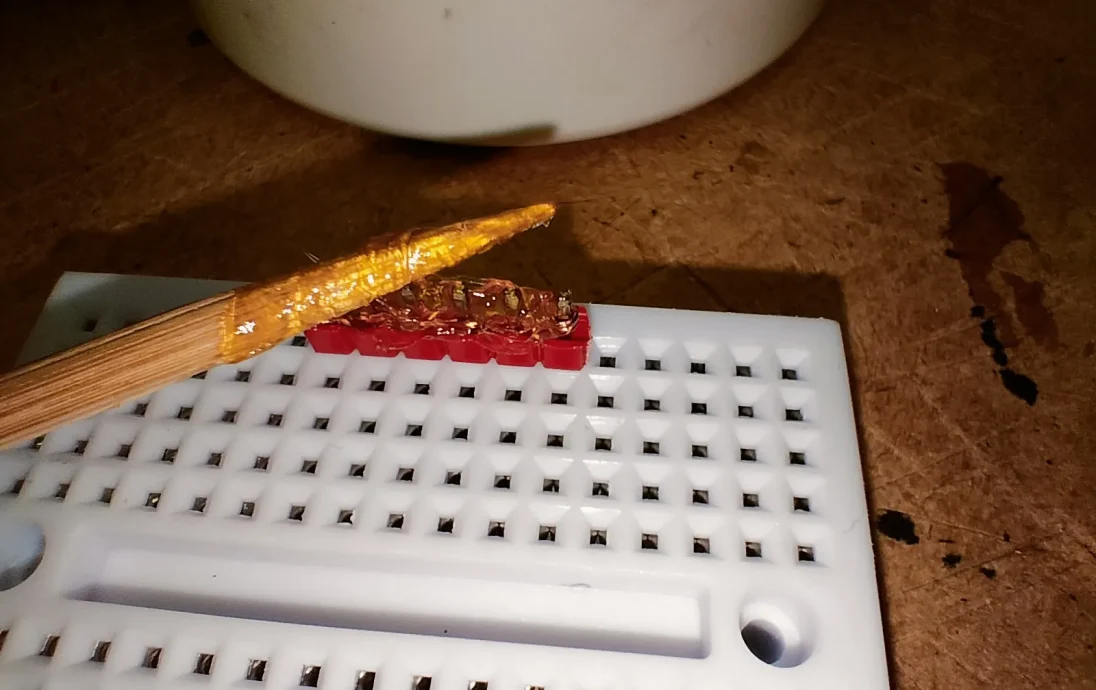

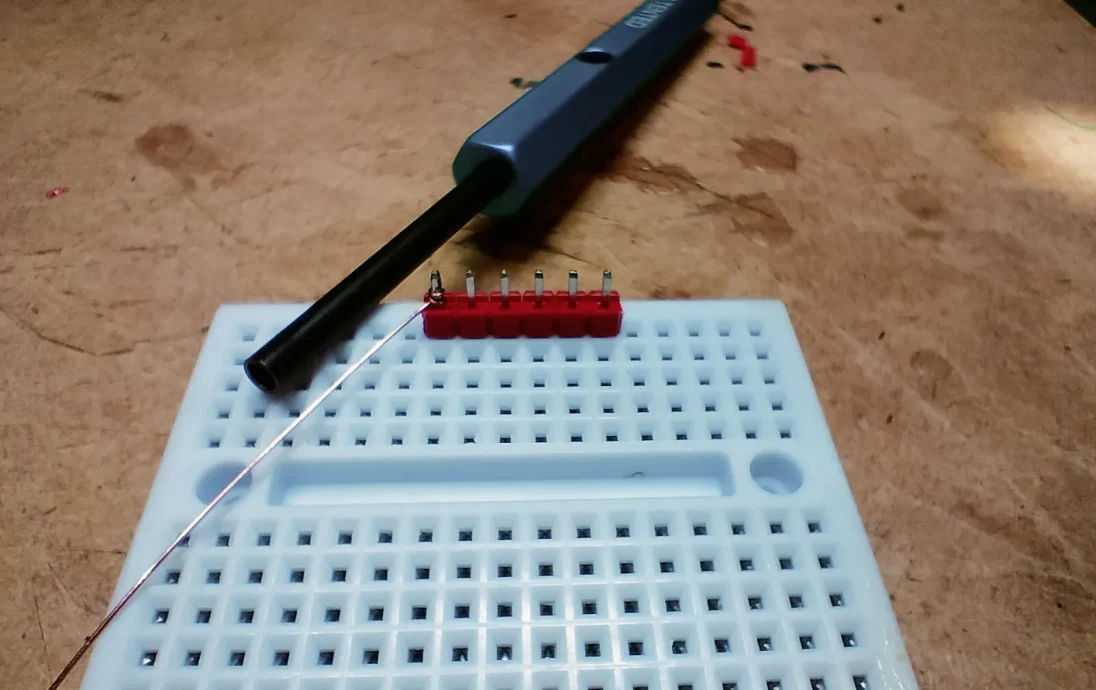

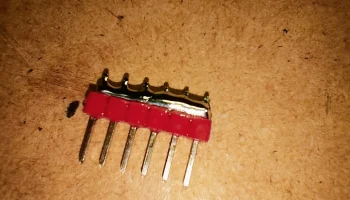

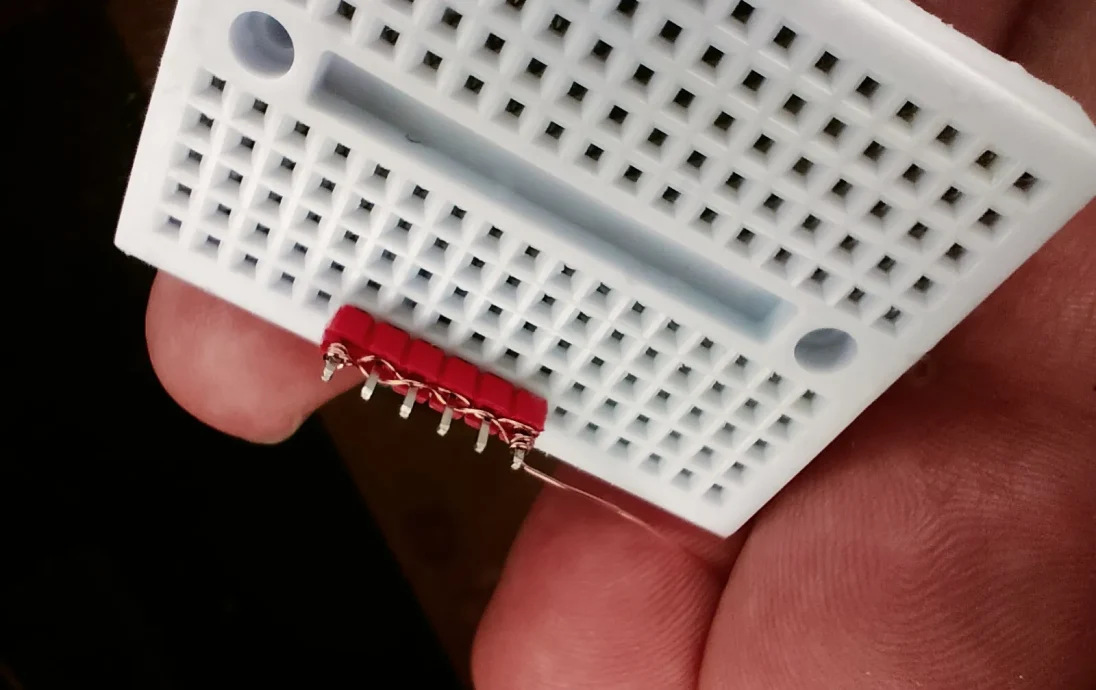

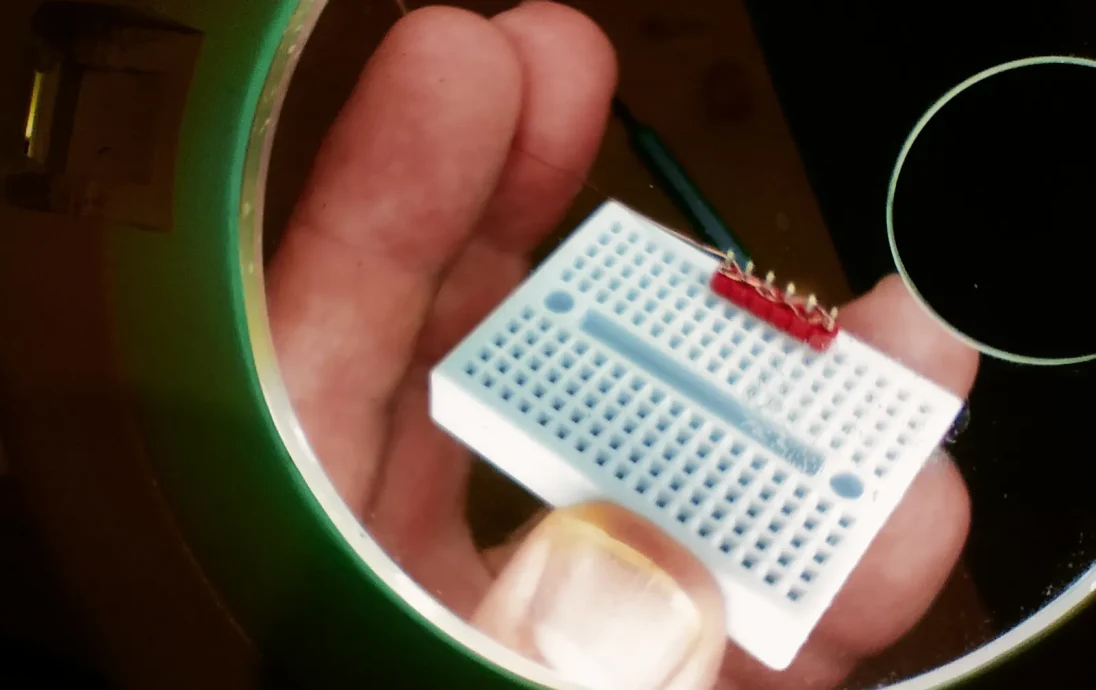

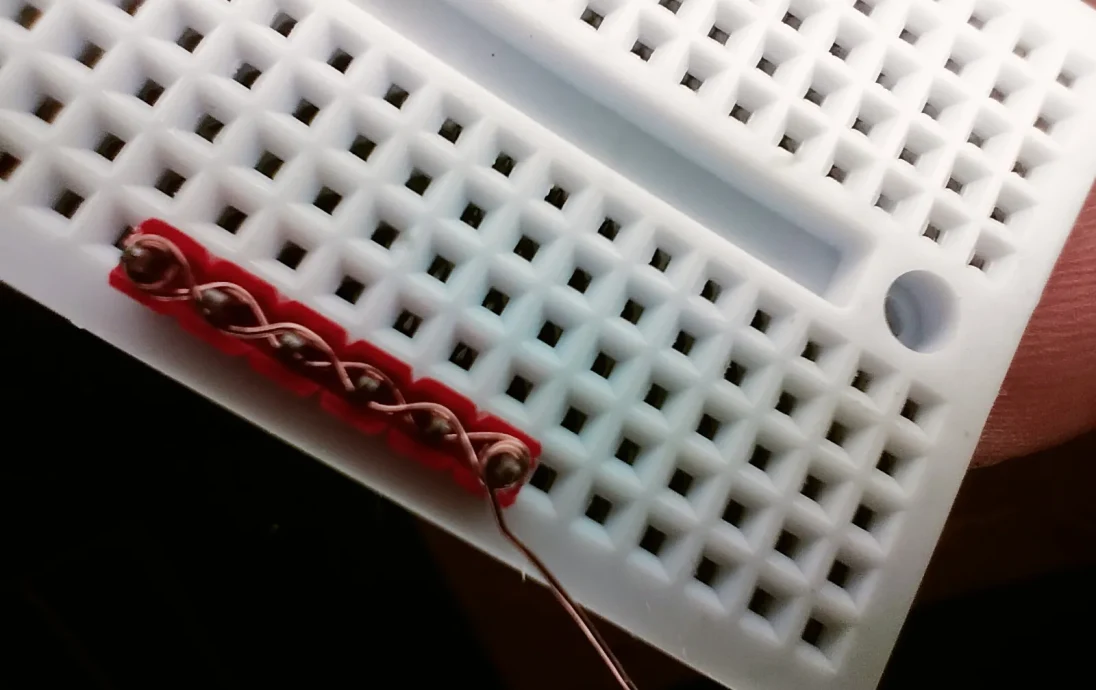

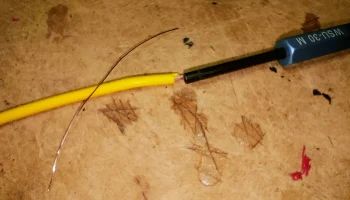

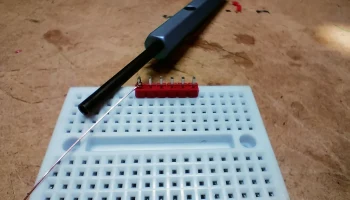

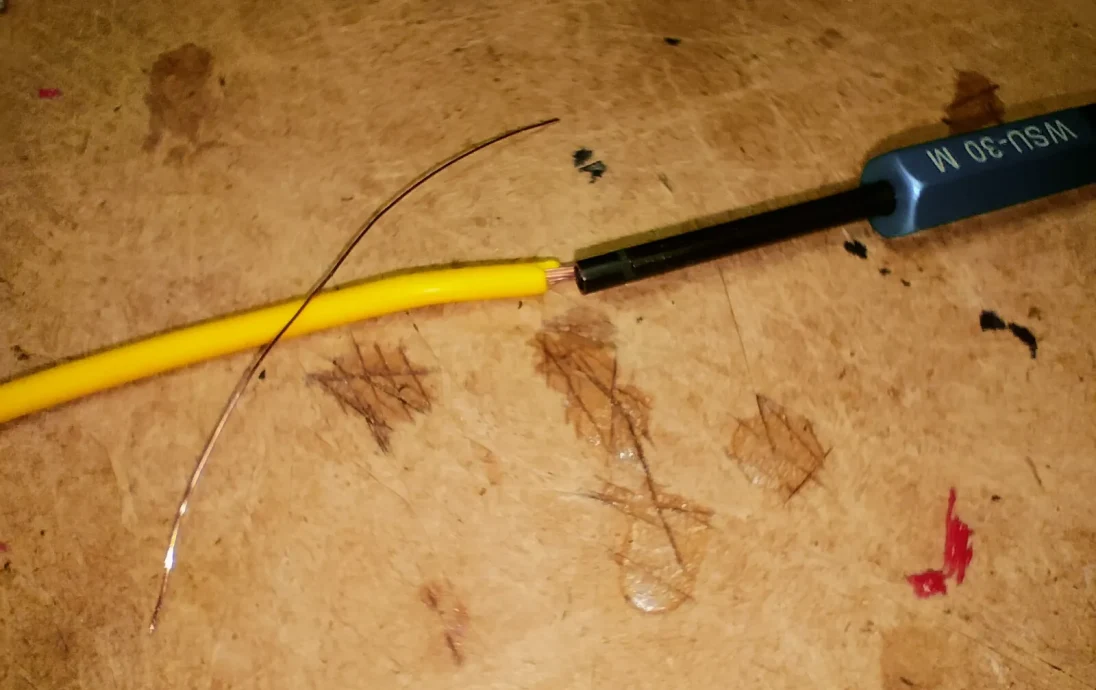

Я начинаю с использования инструмента для намотки проволоки, чтобы обернуть медную жилу 30 AWG, которую я вытащил из короткого куска мног��жильного провода 20 AWG. Затем проведите проволоку поочередно вперед и назад… несколько раз вокруг концевого штифта и назад, а затем несколько раз вокруг штифта, с которого я начал. Это работает… но чтобы убедиться, что соединение действительно хорошее, я спаял контакты вместе, используя медный провод в качестве перемычки для припоя. Я использую много канифольного флюса. Поместите контакты в старый макет, который вам не нужен для пайки… подождите 10 секунд между каждым контактом, чтобы не расплавить пластиковый макет, скрепляющий разъемы контактов.

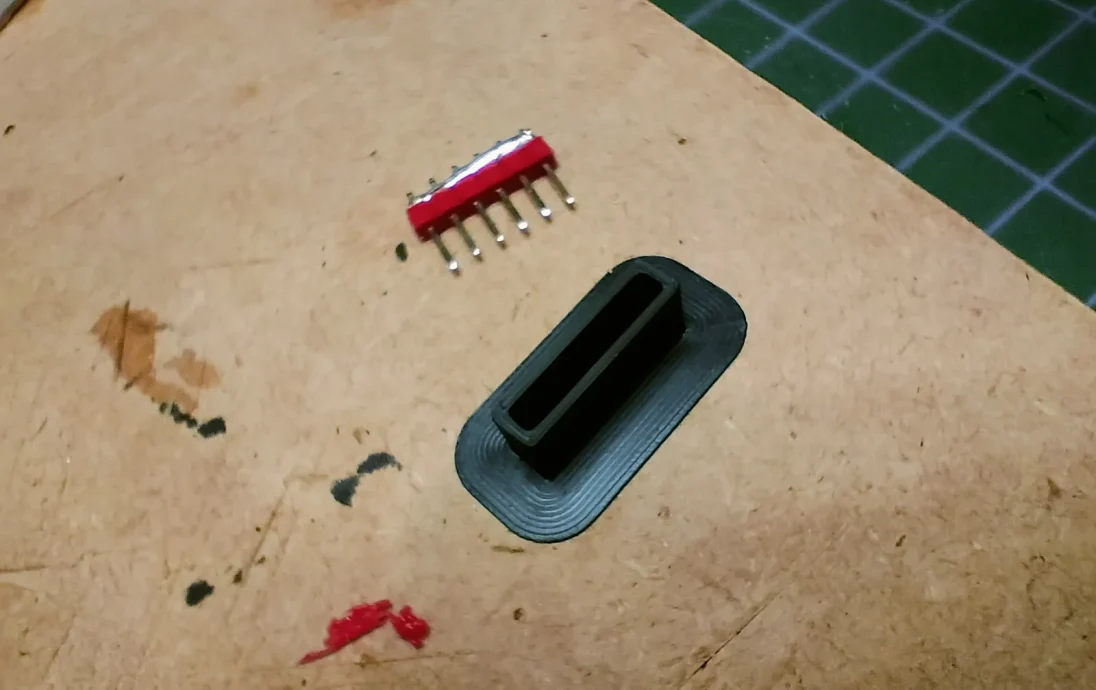

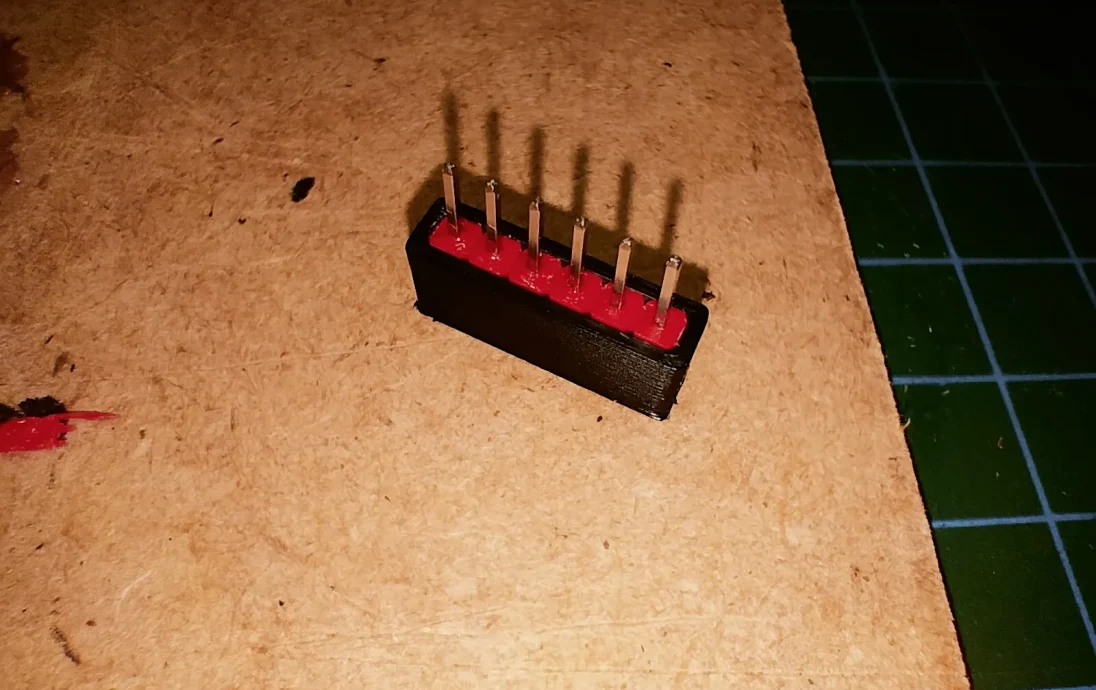

Затем очистите его спиртом и вставьте в изоляционный блок, напечатанный на 3D-принтере, подходящего размера штыря. Я свой приклеиваю суперклеем, чтобы быть уверенным, что он не оторвется. Но в любом случае это плотная посадка. Я использую ABS и сопло 0,4 мм на Bambu X1C с полями 5 мм.

Если вы создаете прототип, используйте большие блоки, а затем крышки для неиспользуемых контактов, чтобы можно было добавлять новые детали. Но если это пост-прототип, просто придумайте точные размеры блоков, которые вам нужны..

Они, очевидно, отлично подходят для заземления и VCC, но также отлично подходят для I2C и One Wire, поскольку вы добавляете элементы, просто заменяя их более крупными блоками.

Я поставил модели клемников на 2-9 контактов и крышки контактов на 1-6 контактов. Также включены оригинальные файлы FreeCAD… просто измените значение контакта в наборе переменных pinset, если вам нужны более длинные клеммные колодки.

Я обжимаю свои собственные кабели DuPont и использую силиконовый провод 28 AWG, который очень гибок и пожаробезопасен. Я стараюсь не использовать штекерные разъемы, так как их легко закоротить, если они отсоединятся.

Если вы считаете это полезным, поделитесь в комментариях фотографией того места, где вы его использовали.

ОБНОВЛЕНИЕ 5 апреля 2026 г.
Теперь я не припаиваю их, поскольку я научился просто соединять их с помощью проволочной обмотки… Я обматываю каждый отдельный штырь множеством межсоединений, сплетенных вперед и назад. Создает очень хорошую связь. Секрет в том, чтобы слегка приподнять инструмент для намотки проволоки (скажем, на 1 мм), когда вы почувствуете, что проволока натягивается и она порвется… это создает небольшое провисание, и она не рвется и продолжает наматываться. Как только проволока выйдет из паза на инструменте для намотки проволоки, вам больше не придется ее поднимать, просто продолжайте поворачивать, чтобы получить очень тугую намотку.

Кроме того, теперь я использую мышиные уши, а не поля, чтобы они прилипали к пластине, когда я делаю их из ABS / ASA.

ОБНОВЛЕНИЕ 9 апреля 2026 г.
У меня было одно ослабленное соединение на одном контакте, хотя оно было завернуто. Поэтому я снова вернулся к их пайке. Но сейчас я просто делаю очень короткую пайку, достаточную только для того, чтобы прикрепить провод к выводу… Я не заморачиваюсь заполнением зазоров между выводами. С тех пор это хорошо сраб��тало на двух прототипах.
