Водяной насос 50 мм V1

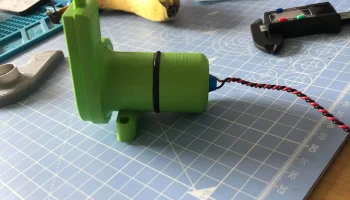

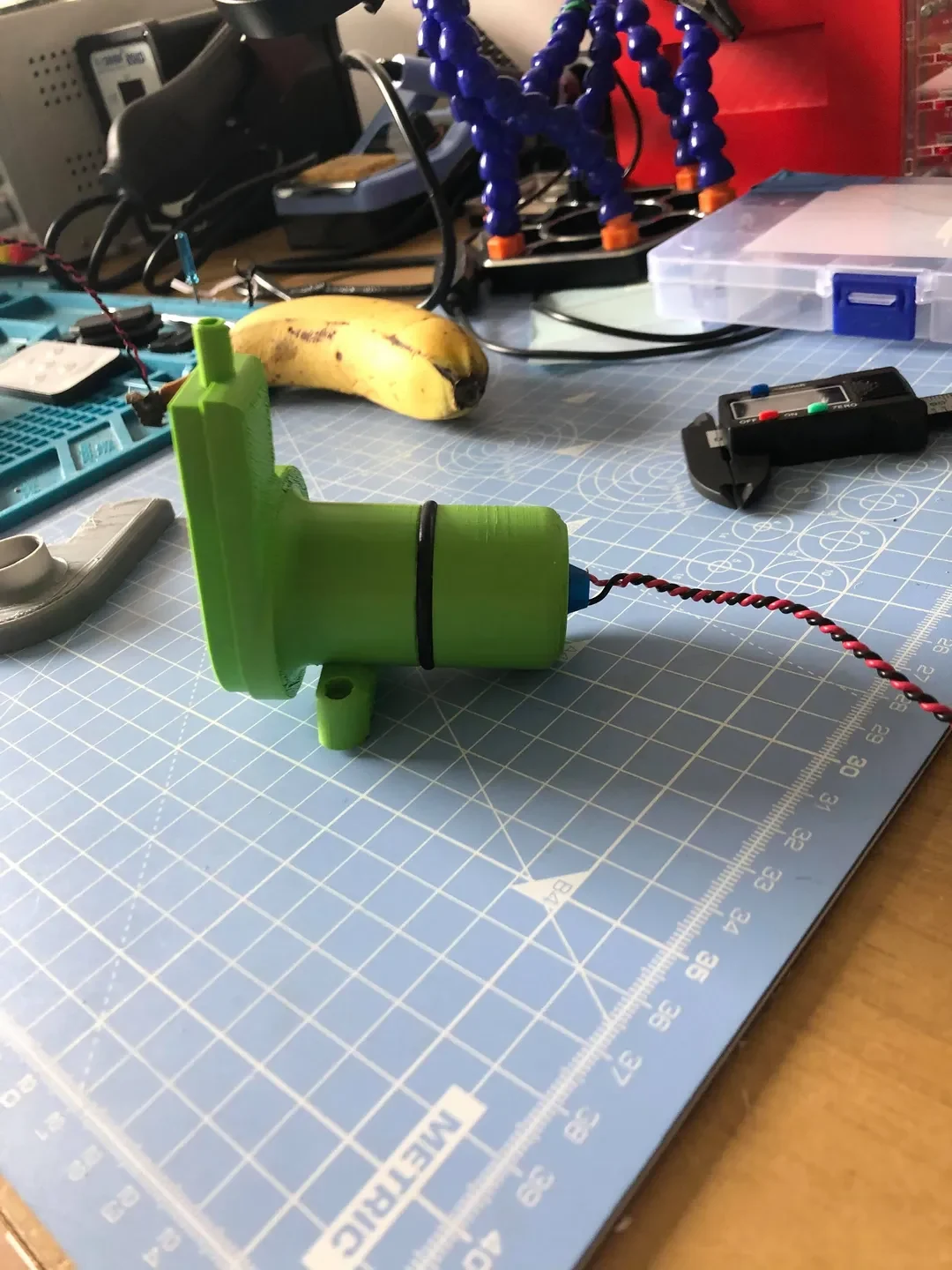

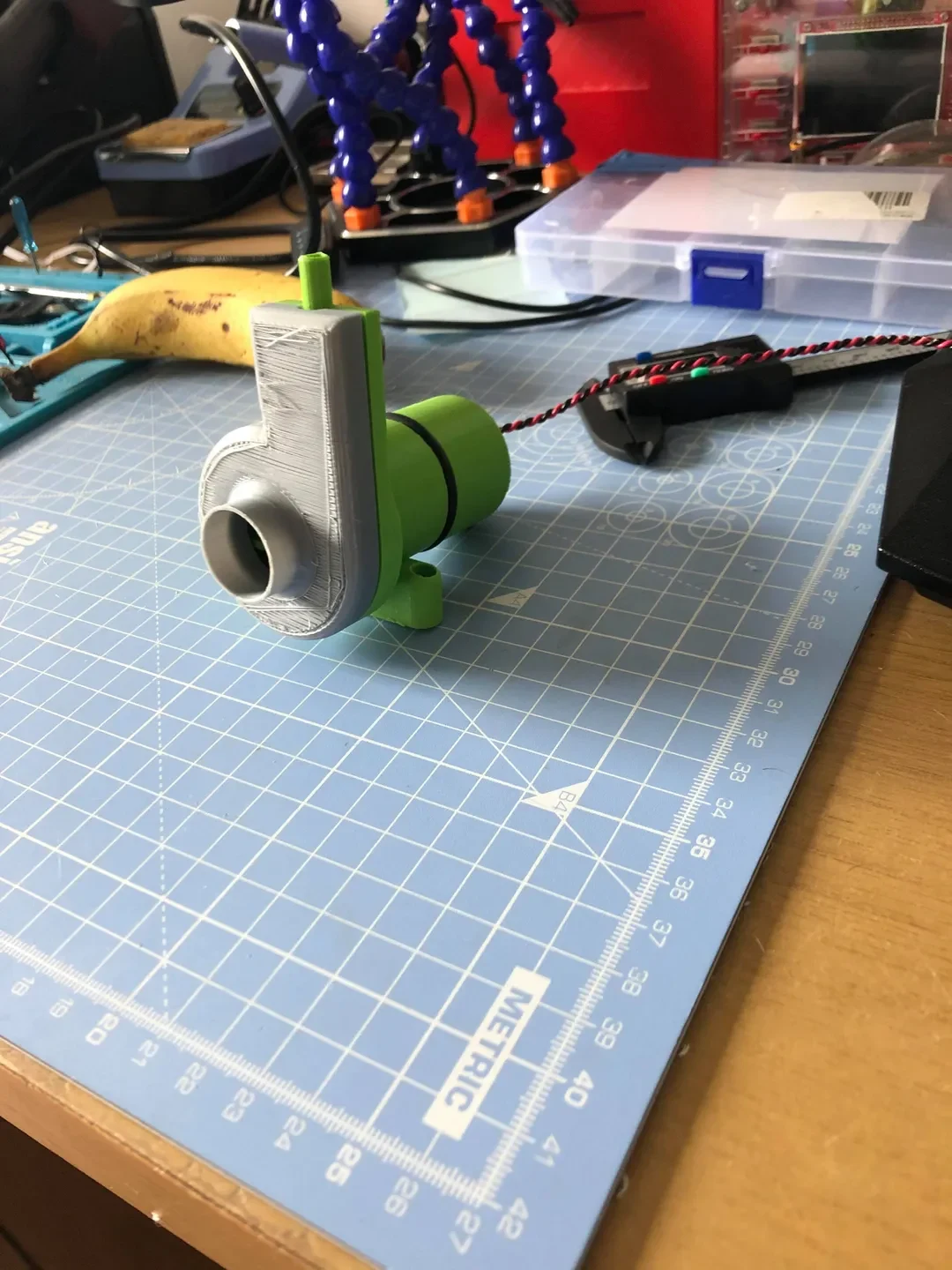

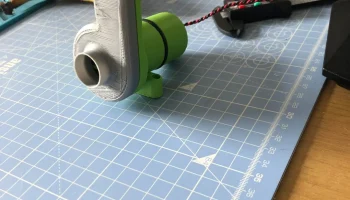

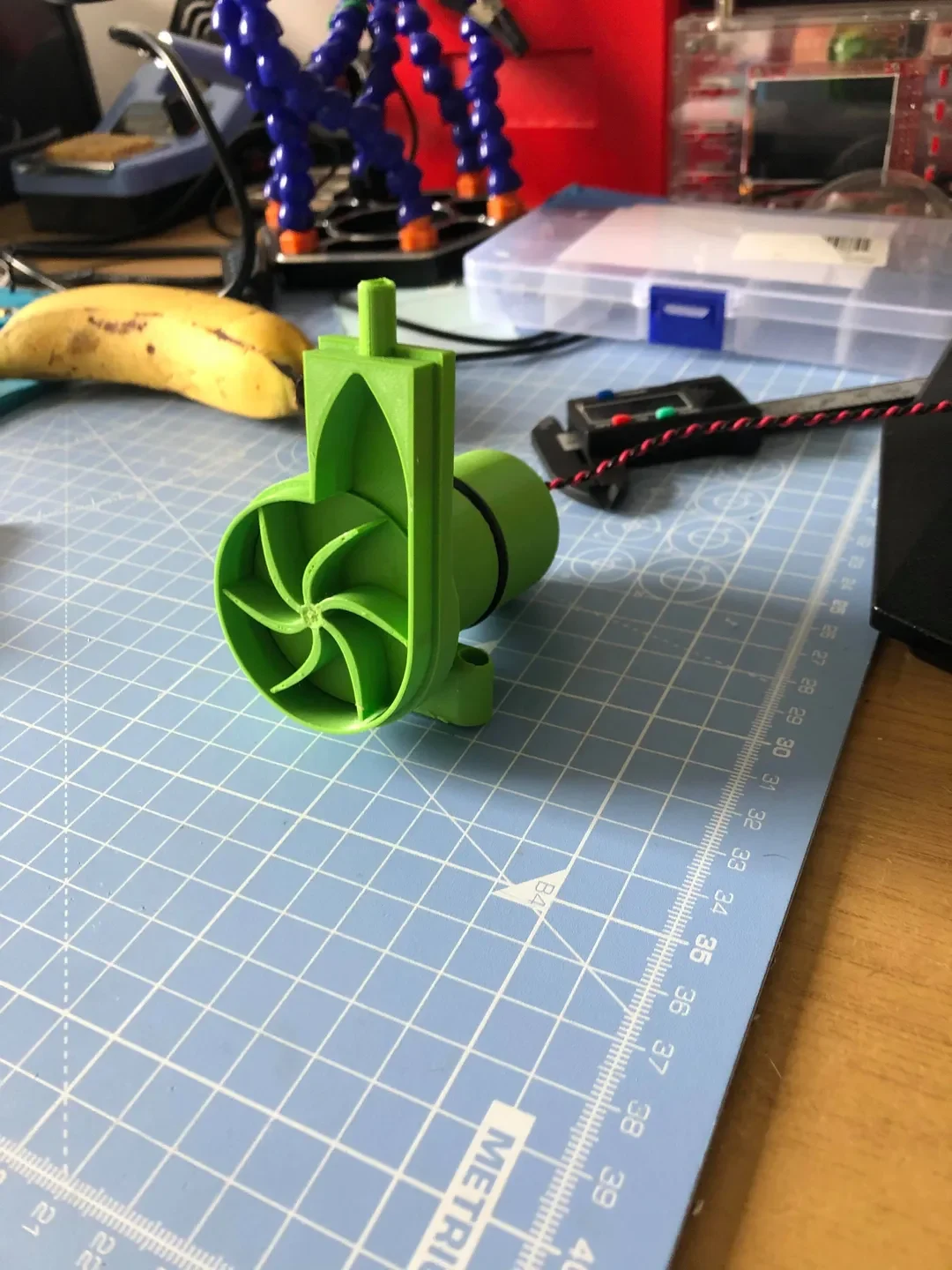

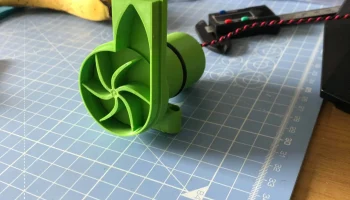

Герметичный водяной насос, разработанный для двигателя 9 В, с использованием 3D-печатных деталей в качестве уплотнений, а также резинового уплотнительного кольца. Насос может перекачивать изрядное количество воды, как показано в прилагаемом видео. К сожалению, двигатель, используемый для этого насоса, снят с производства, однако подходящий двигатель можно найти ниже.

Полезные ссылки
Двигатель постоянного тока
Резиновые уплотнительные кольца
Водяной насос 50 мм V2
Крепление водяного насоса
Настройки печати
Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,4 мм

Заполнение:

10%

Нить:

SainSmart/PrimaValue ТПУ/ПЛА Н/Д

Примечания:

Для достижения наилучших результатов напечатайте основной корпус из PLA, а уплотнители — из гибкого ТПУ. Что касается уплотнительного кольца, то рекомендуется купить уплотнительное кольцо, а не печатать его, так как это придаст лучшую форму. Если пользователь хочет перекачивать на максимальной скорости, рекомендуется использовать PETG, а не PLA, чтобы корпус не деформировался под воздействием тепла.

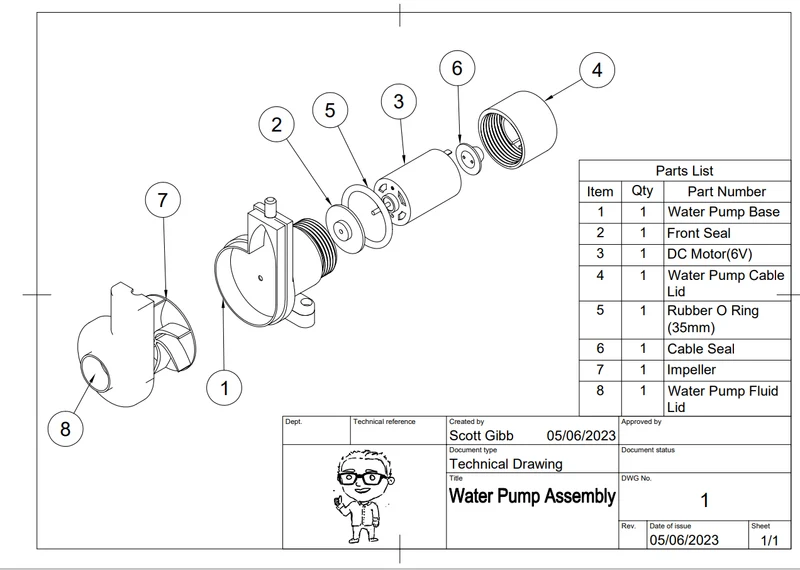

Технический чертеж
Разобранный вид
