CanticoreXY - индивидуальный 3D-принтер Cantilever Core X..

ВВЕДЕНИЕ (Версия 1.1):

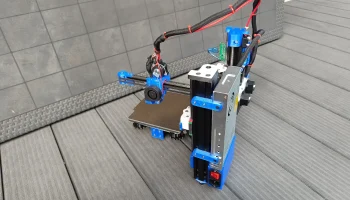

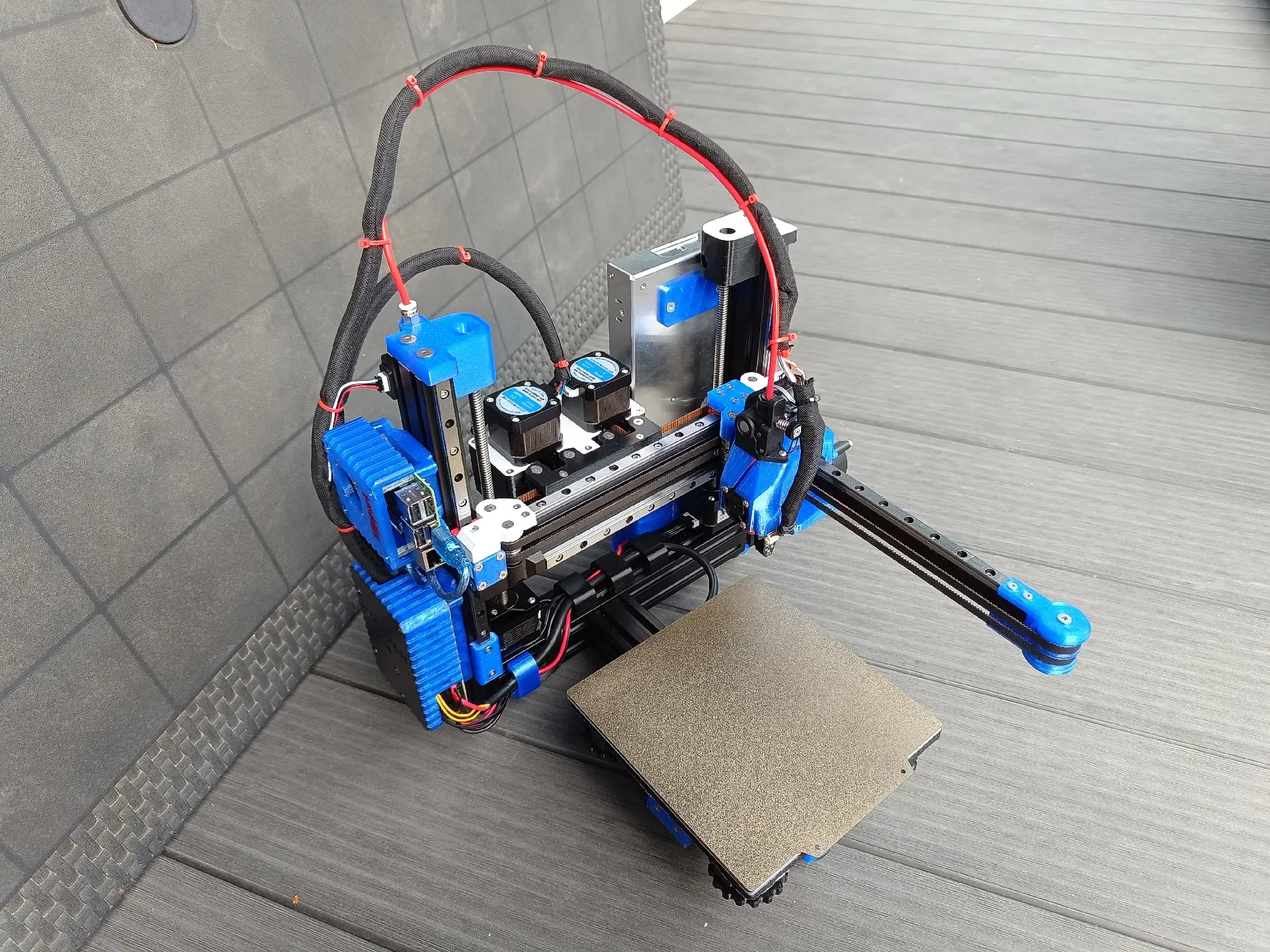

После более чем года разработки я хотел бы представить CanticoreXY.

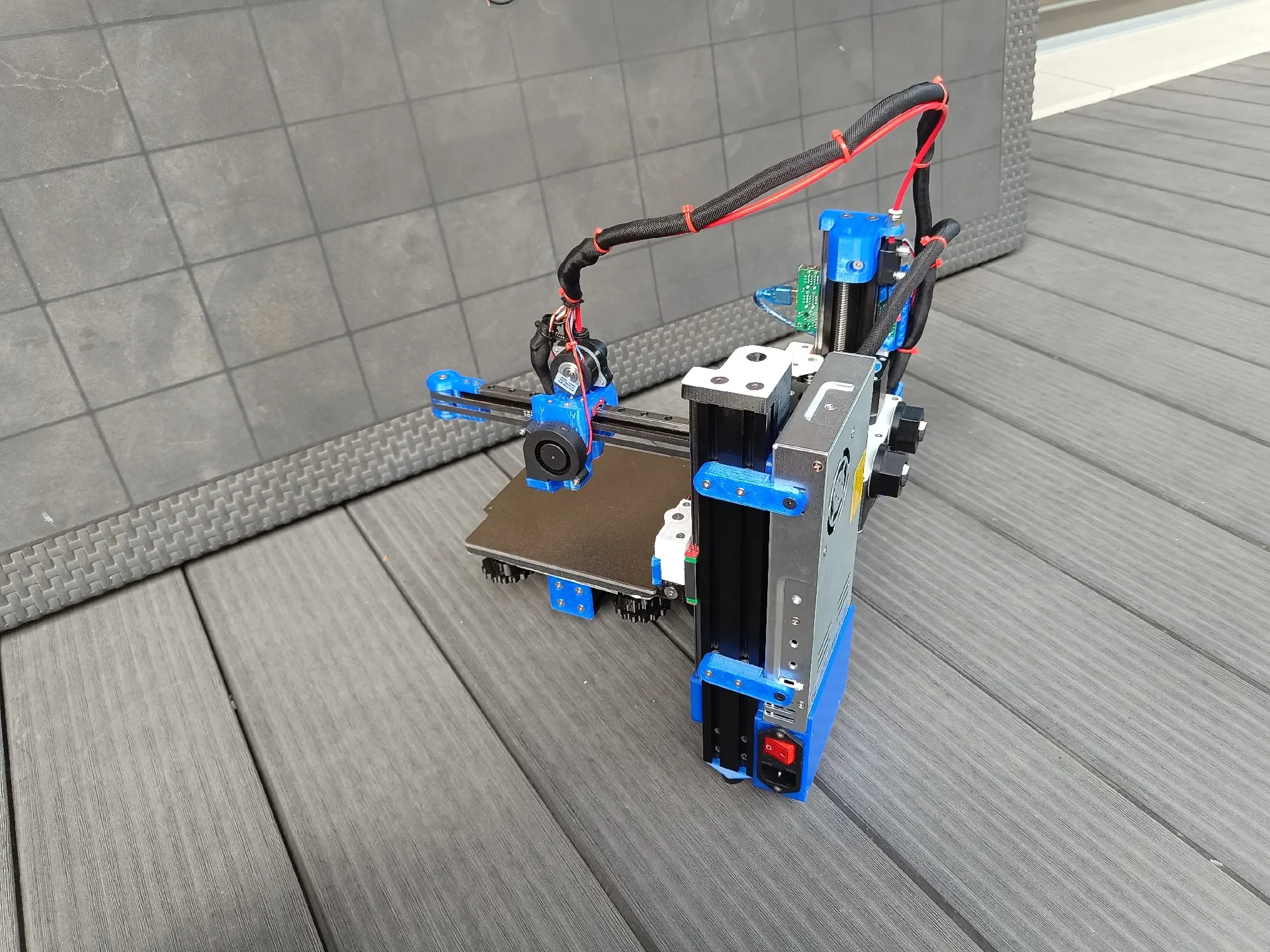

Как следует из названия, принтер представляет собой консольный вариант CoreXY. Как большинство из вас могло ожидать, эта консольная конструкция обладает очень немногими преимуществами обычного CoreXY и создает множество новых проблем, которые необходимо учитывать, например, сгибание руки на более высоких скоростях (лучше всего ее можно было бы описать как «вялый, но функциональный»).

Насколько мне известно, на данный момент это единственный в своем роде вариант, что имеет смысл, учитывая, что это менее практичный вариант CoreXY. Однако он очень «открытый» по дизайну и на него очень интересно смотреть.

Canticore — это мой страстный проект, который является ступенькой к будущим более масштабным и лучшим проектам. Я всегда хотел изучить варианты геометрии CoreXY и разработать собственный принтер собственной конструкции.

Это заняло больше времени, чем я ожидал? Да.

Побьет ли он какие-нибудь рекорды, которыми можно гордиться? Нет.

Горжусь ли я своим медлительным уродливым ребенком? Абсолютно :D

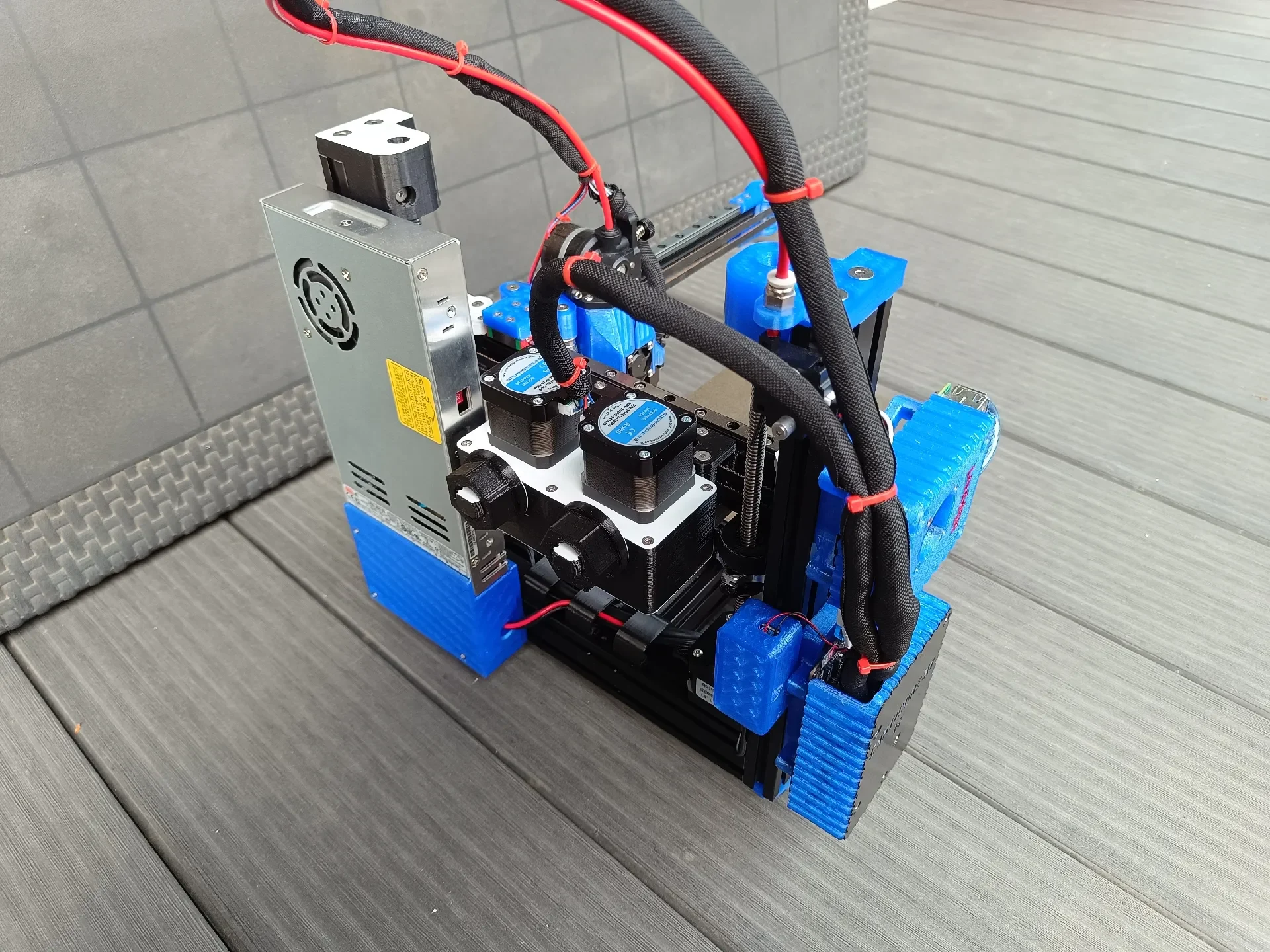

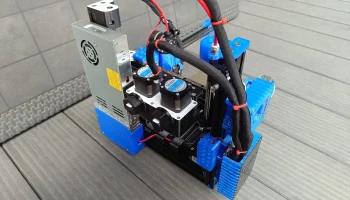

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ЧАСТИ:

Р��змер сборки: 170 x 170 x 155 [мм]
Скорость печати: До 150 [мм/с]
Прошивка: Klipper (Грот)
Материнская плата: SKR mini E3 V3 (бездатчиковое возвращение к координатам X и Y)

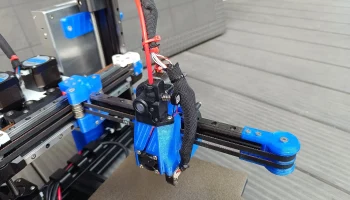

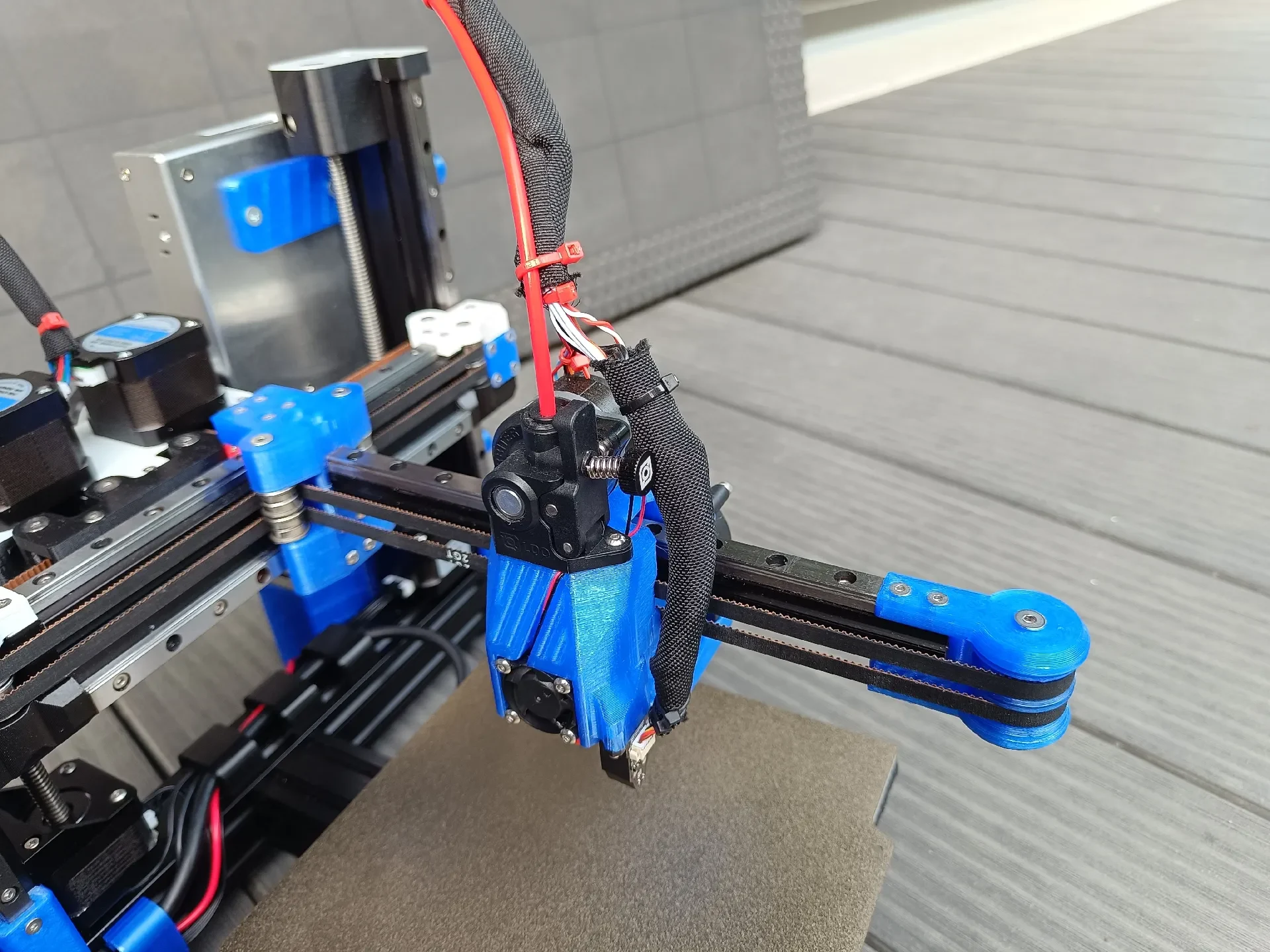

Экструдер: Orbiter V2 (обратный Боуден)
Хотэнд: Рево Ворон

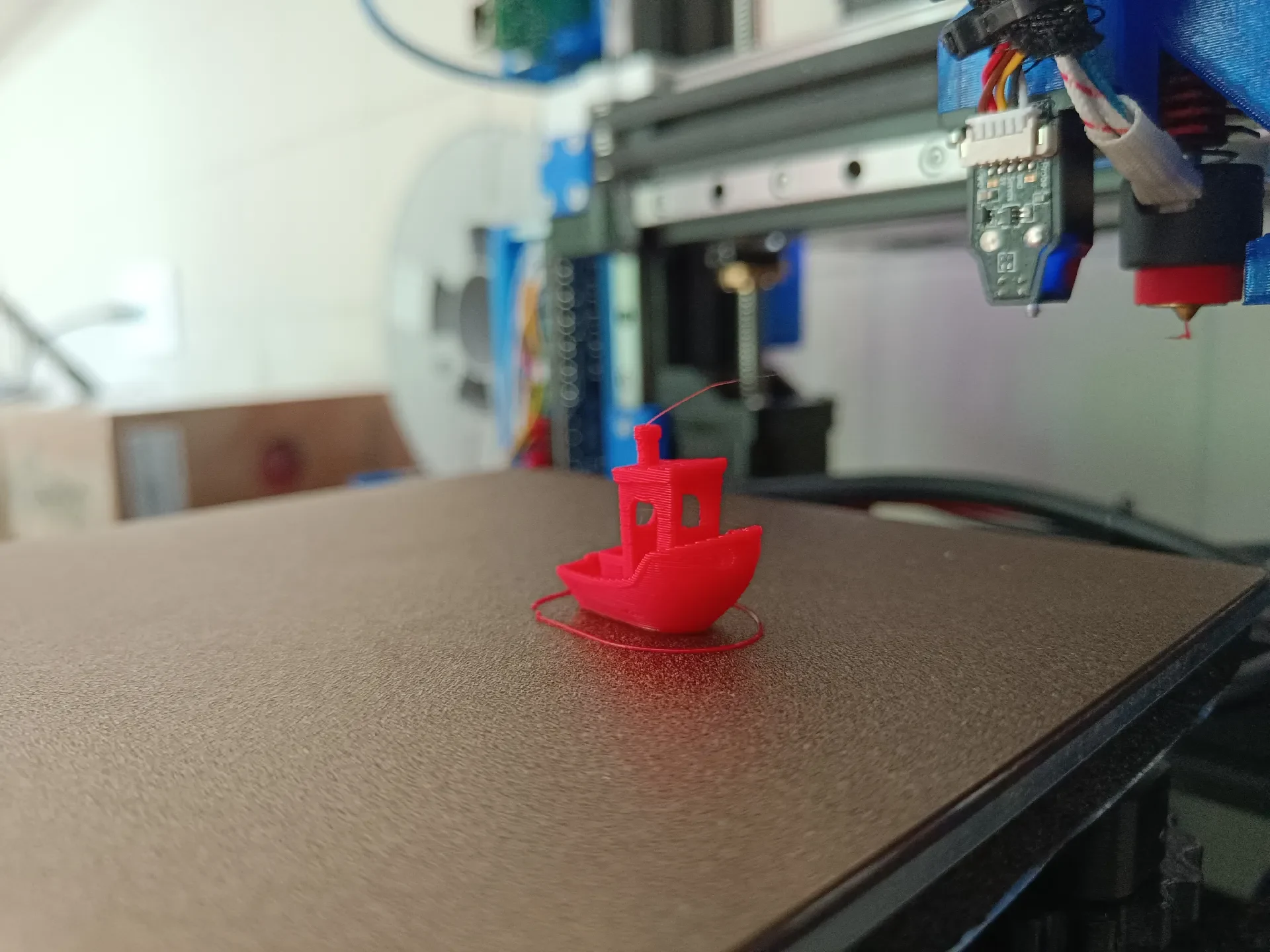

Z-зонд: Микрозонд Biqu
Подогрев кровати: Запчасть для Kingroon KP3S
Обнаружение нити накаливания: да, дешевый и глупый вариант (простой переключатель)

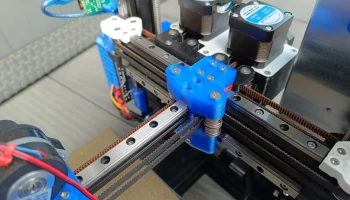

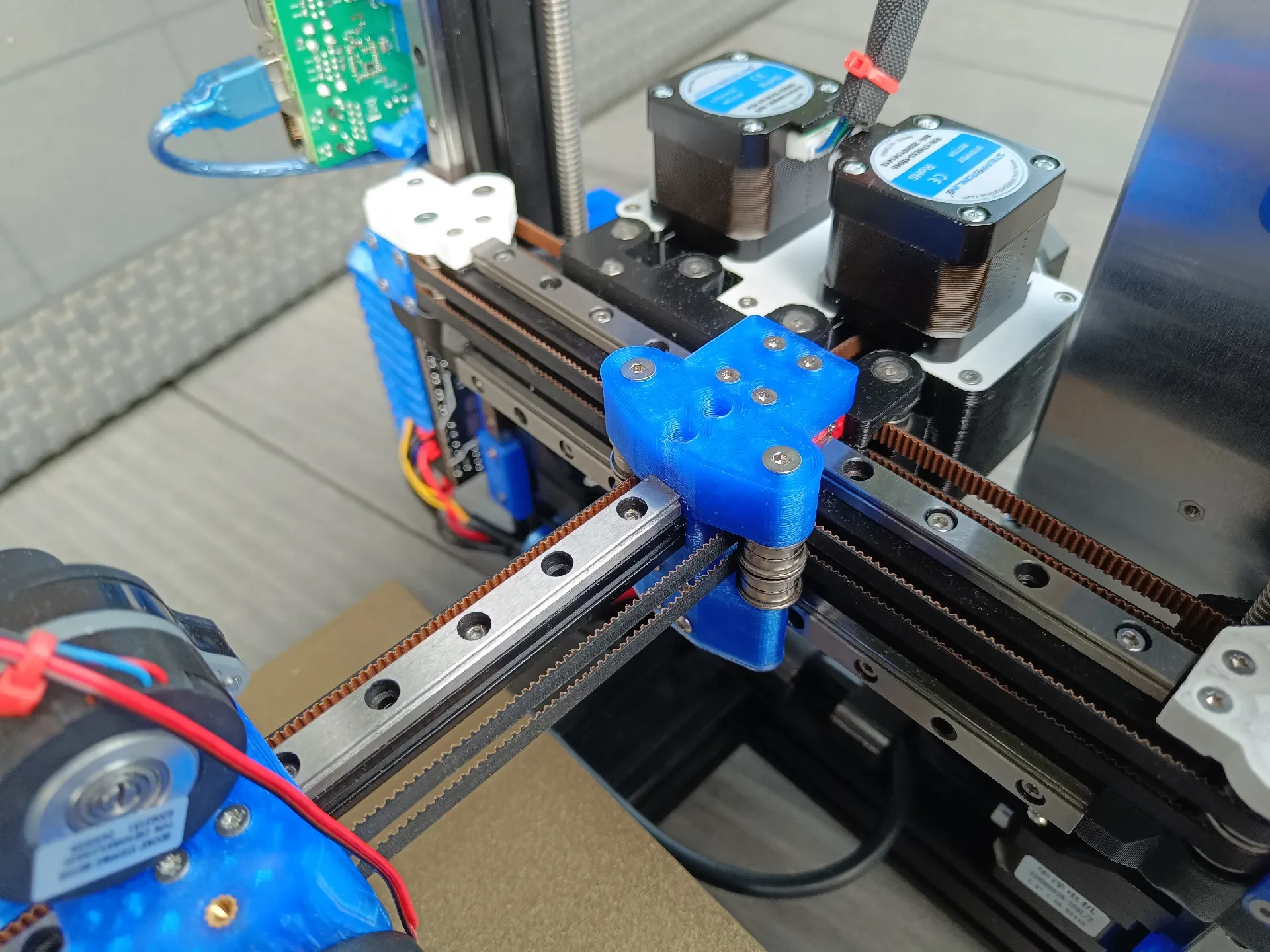

Линейные рельсы (МГН9) для осей X, Y и Z.
Натяжение ремня в стиле Ворона.
Регулируемые винты станины с храповым механизмом (серьезно, почему я не видел этого раньше? Он предотвращает откручивание винтов во время печати, поэтому теоретически вам никогда не придется повторно регулировать уровень стола после его первого выравнивания).
WobbleX на обоих ходовых винтах Z

УЛУЧШЕНИЯ ОТ V1.0 ДО V1.1:

Более чистая и полная САПР благодаря включенным файлам STEP.
Оба ходовых винта Z имеют соединение WobbleX с плавающим консольным порталом XY. Первоначально любое незначительное отклонение между ходовыми винтами вызывало заедание. Временным решением при внедрении WobbleX было использование одного ходового винта Z, хотя портал немного провисал (~0,5 [мм]).
Укладка кабелей была в некоторой степени запоздалой мыслью (я знаю, это ошибка новичка :/), но небольшие зажимы были разработаны, чтобы сдерживать и направлять беспорядок.
RaspberryPi 3B+ и SKR mini E3V3 теперь лучше закрыты, поскольку доступность менее важна. Это включает в себя обеспечение достаточного притока воздуха.
Пользовательские профили принтера, нити и настроек печати на PrusaSlicer.

Уступки:

Есть несколько вещей, на которые зоркие производители могут обратить внимание:

Формирование ввода будет самостоятельным побочным проектом. Корректируемая частота будет меняться в зависимости от положения Y головки инструмента вдоль консольного рычага, так что мне будет интересно заняться программированием в клиппере.
В ко��плекте нет держателя катушки.
Реверс-боуден не очень хорошо поддерживается и немного провисает. Я все еще не уверен, стоит ли это исправлять, поскольку, насколько я могу судить, проблема не вызывает проблем.
Модель САПР не включает в себя такие крепежные детали, как винты или резьбовые вставки (которых достаточно). Размеры винтов варьируются от M3 до M5, причем большинство из них относятся к первому.

РАСПРОСТРАНЕНИЕ И ЛИЦЕНЗИЯ:

Для этого я использовал некоммерческую лицензию OnShape, что означает, что файлы CanticoreXY доступны для общественности, но не могут быть проданы или распространены на коммерческой основе.

Если вы не против разобраться в беспорядке, вы можете просмотреть, загрузить, изменить и поделиться моим дизайном. Я одновременно изучал OnShape и слишком поздно разобрался с историей версий. Детали также могут быть изменены, поскольку это определенно работа и прогресс, а не законченный и отполированный продукт.

Если вы решите внести изменения, я буду рад услышать об этом (см. раздел «Лицензия» ниже)! Пожалуйста, не стесняйтесь обращаться к нам и/или делиться своими идеями.

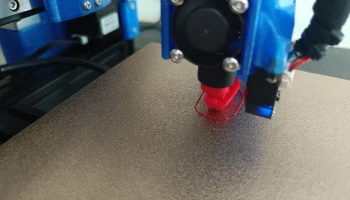

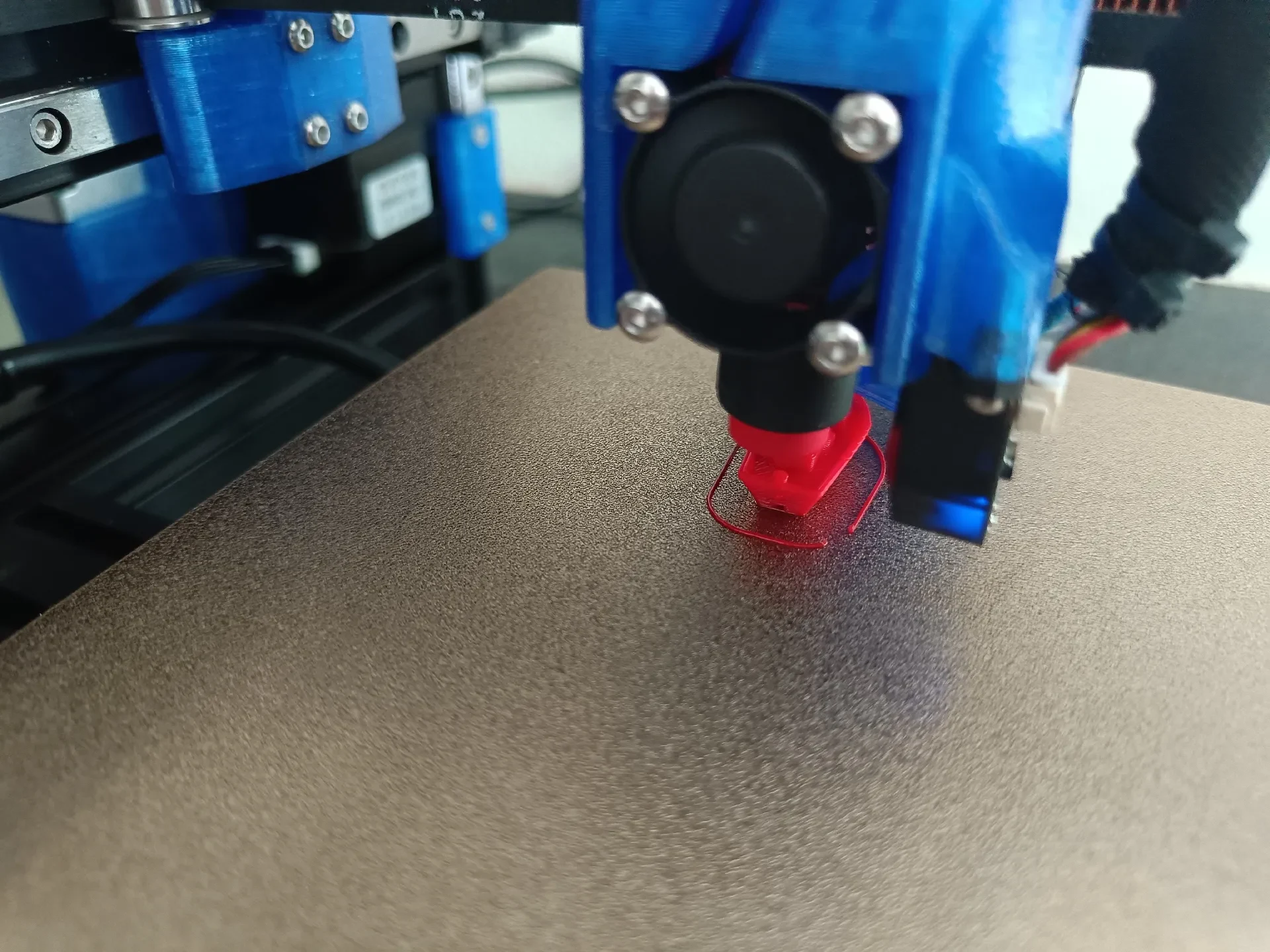

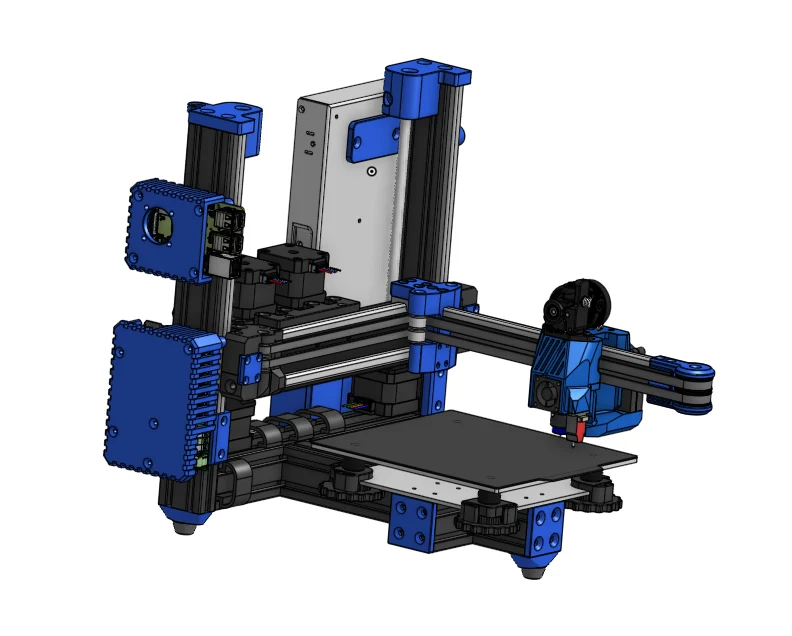

ФАЙЛ ПРОЕКТА:

URL-адрес проекта OnShape: https://cad.onshape.com/documents/bf89825134aa49ad6e57cf69/w/9695448e2a98683e
