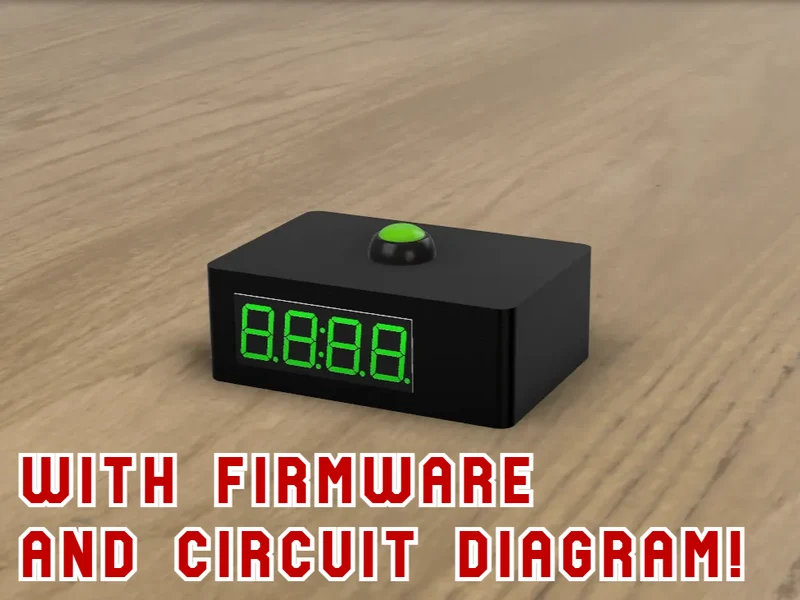

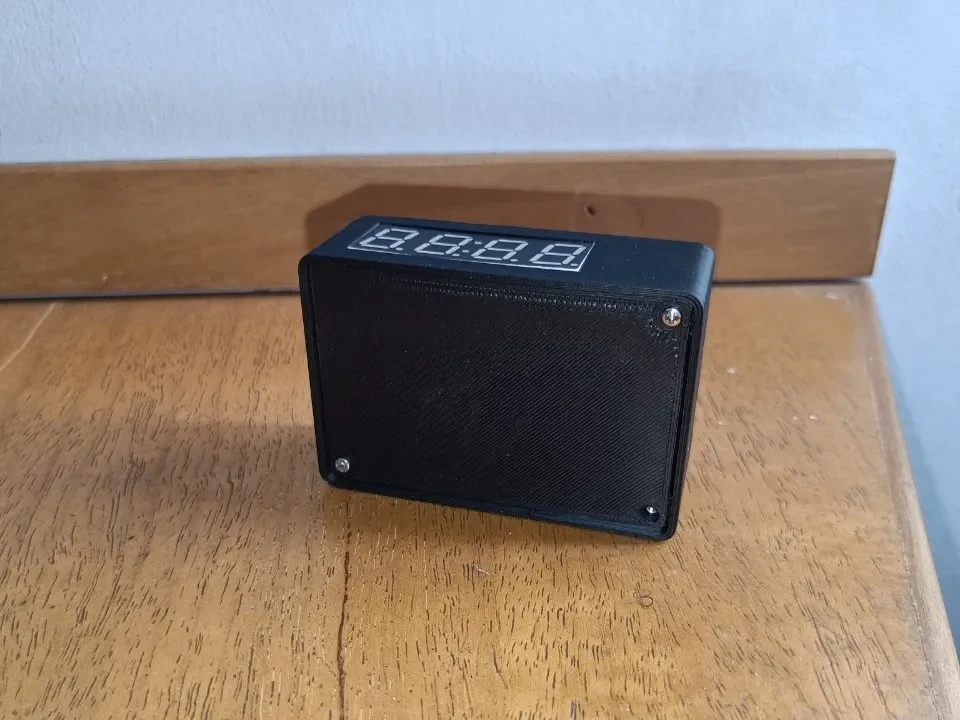

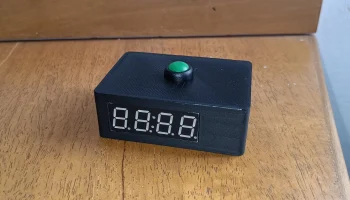

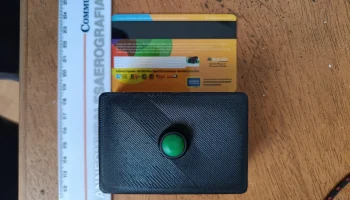

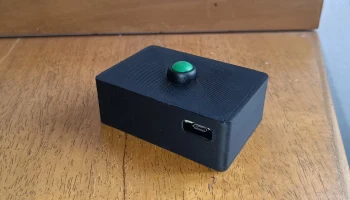

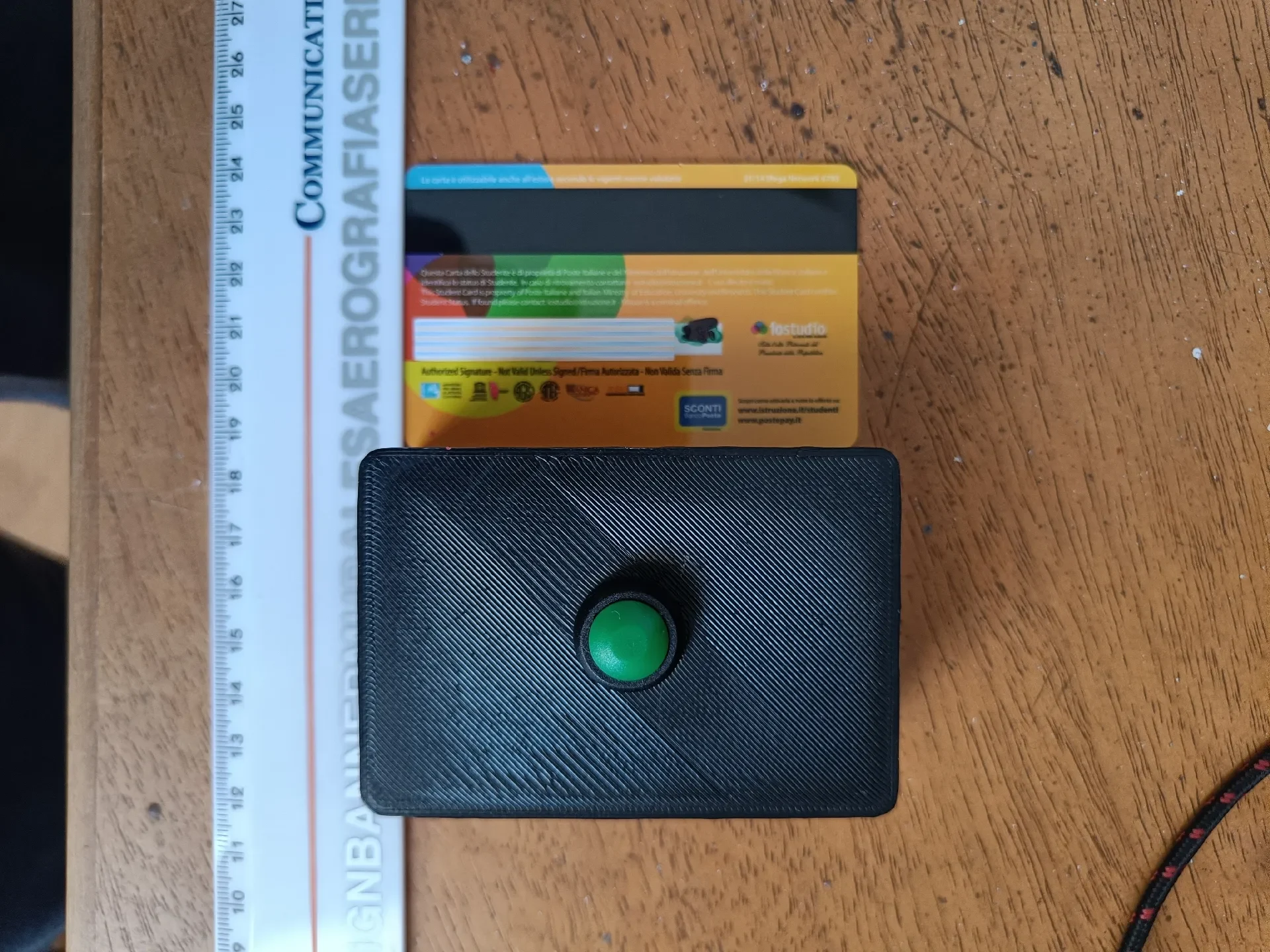

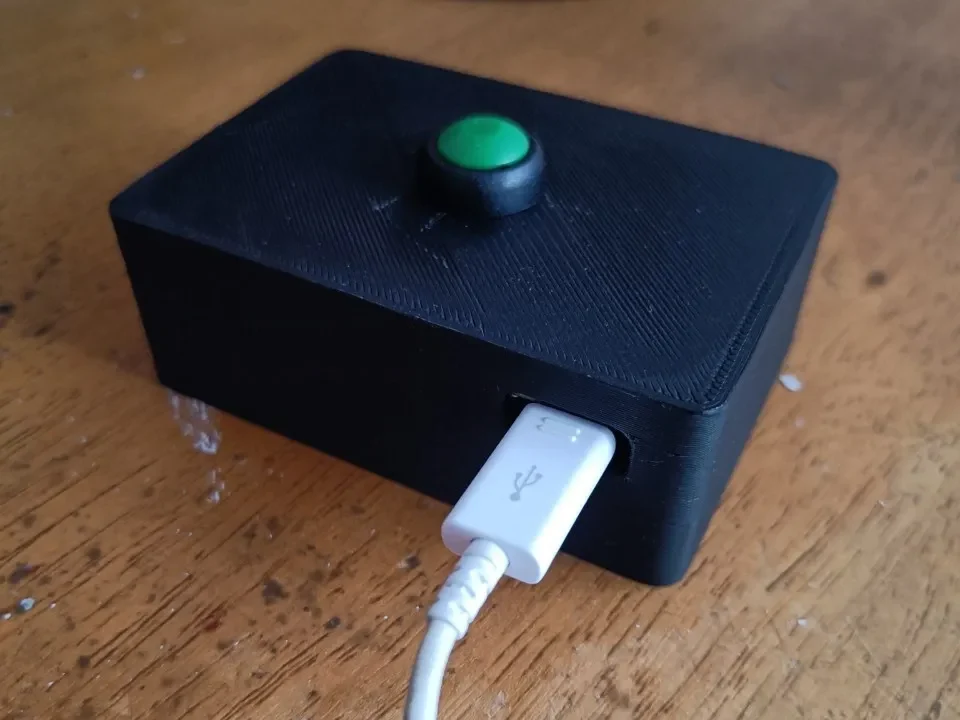

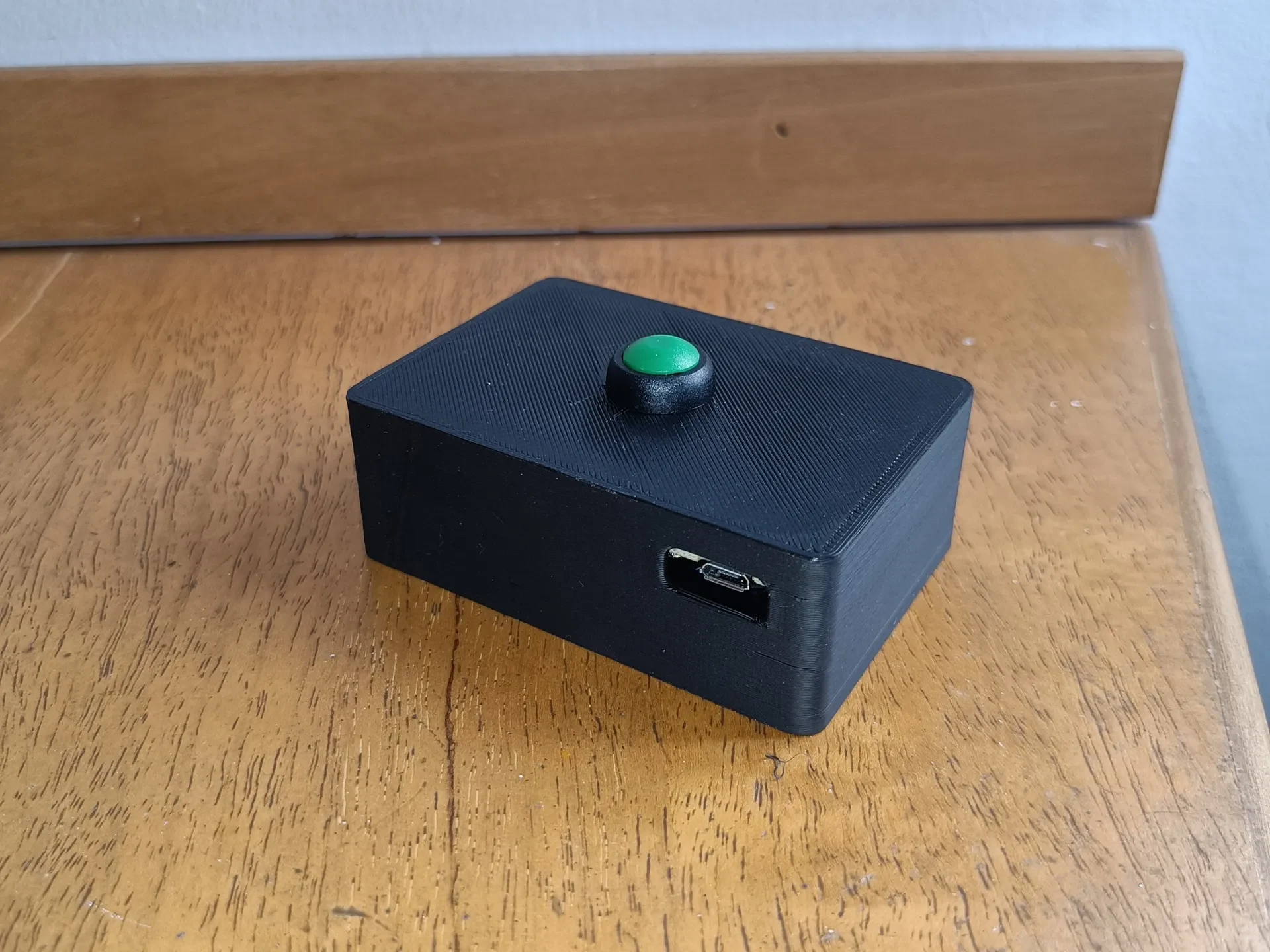

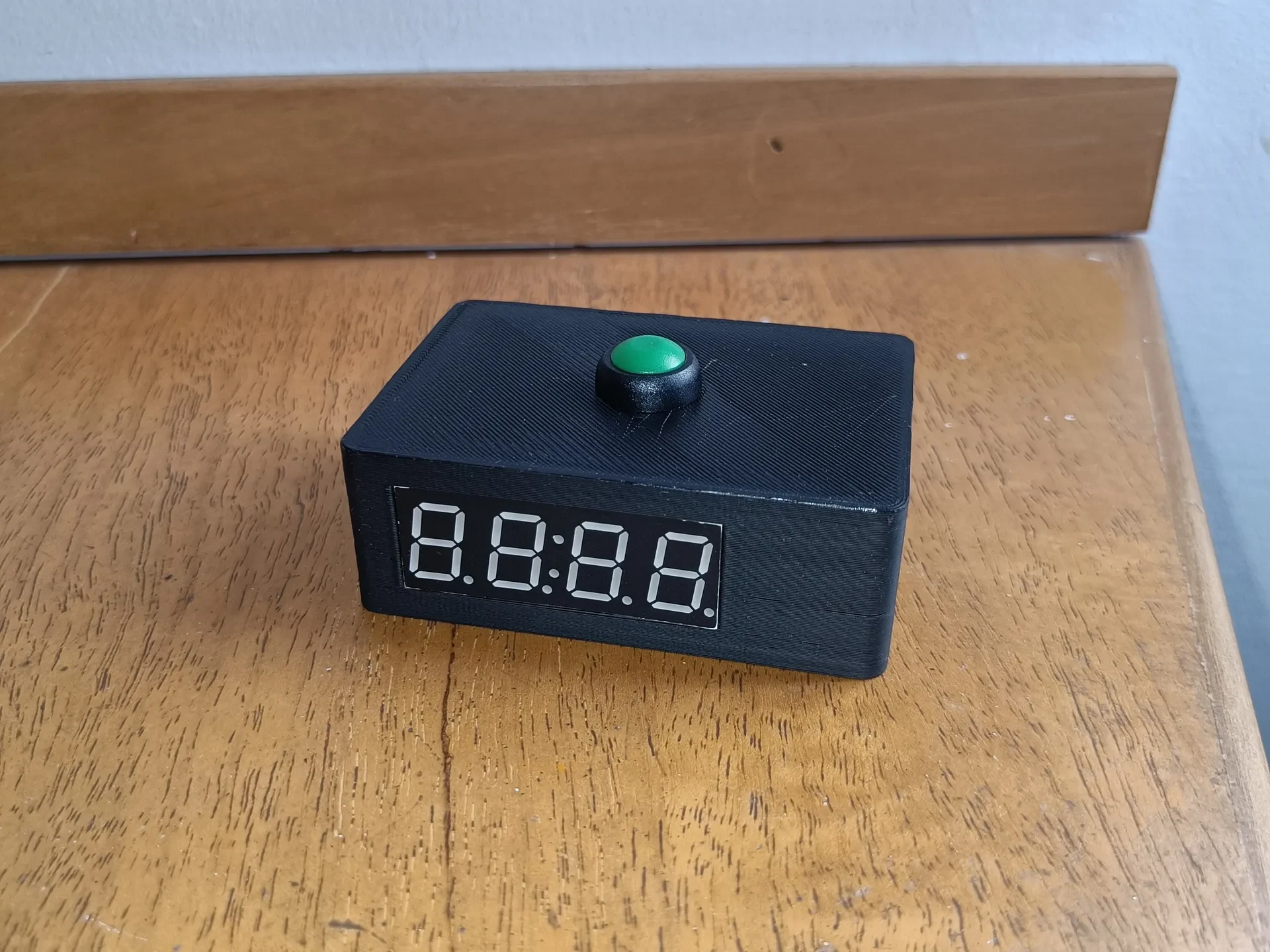

ESPчасы | Цифровые часы v1.0

ПРЕКРАЩЕНИЕ ЭТОГО ДИЗАЙНА СЕЙЧАС ПРЕКРАЩЕНО В ПЛЮС НОВОГО (и лучшего) ДИЗАЙНА
Оцените новый и обновленный дизайн этих часов ⬇

https://makerworld.com/it/models/2405754-esplock-bold-digital-lock#profileId-2637281

https://makerworld.com/it/models/1594116-esplock-digital-lock#profileId-2069321

GITHUB (3d модели+прошивка+инструкция)

https://github.com/telepath9/ESPlock

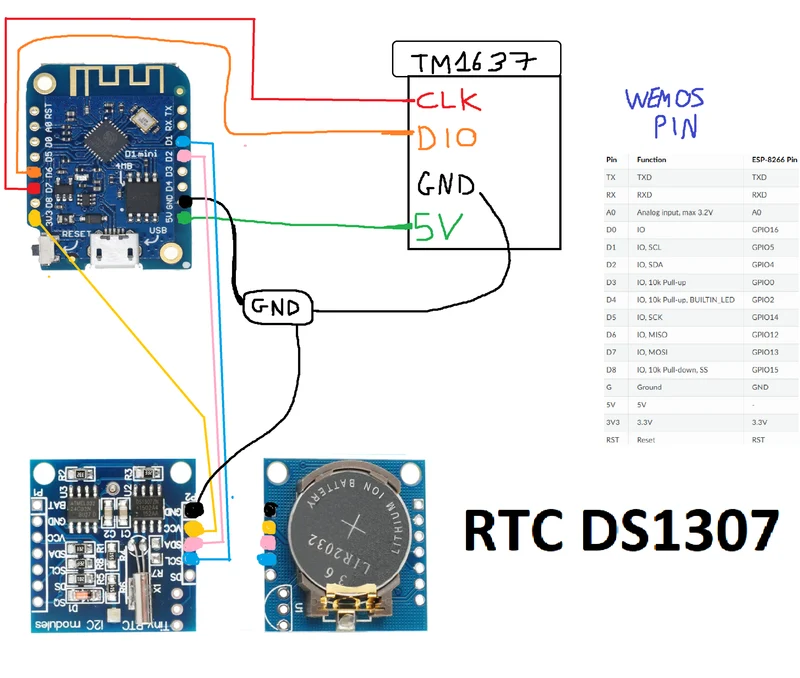

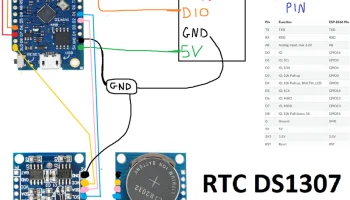

СХЕМА И ПРОШИВКА

https://github.com/telepath9/TM1637Clock

Как распечатать

Ширина слоя: 0,4

Высота слоя: 0,3

Периметры (корпуса): 3

Опоры (футляр): да

Периметры (крышка): 1

Опоры (крышка): нет

⚙ То, что вам нужно

Wemos D1 MINI (у меня V3.0.0) или Wemos S2 mini

Модуль TM1637 https://a.aliexpress.com/_EuPY34F

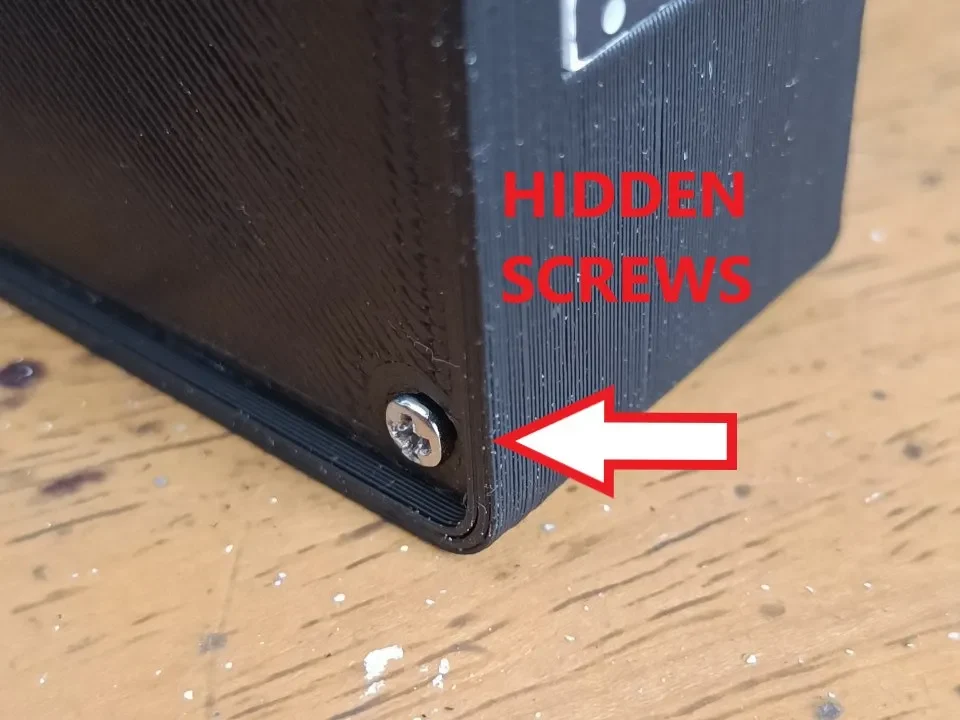

x9 винтов M2,5x6 и x3 гайки M2,5

(опционально) водонепроницаемая кнопка 12 мм.

Небольшой кусок макета

Провода

⚪Другое

Гайки должны быть вставлены в корпус, поэтому не забудьте добавить паузу на слайсере на правом слое (91, если вы печатаете с 0,3), чтобы поставить их на свои места!

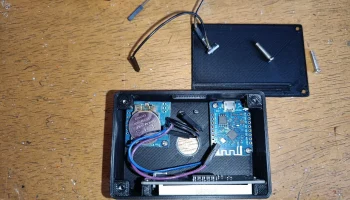

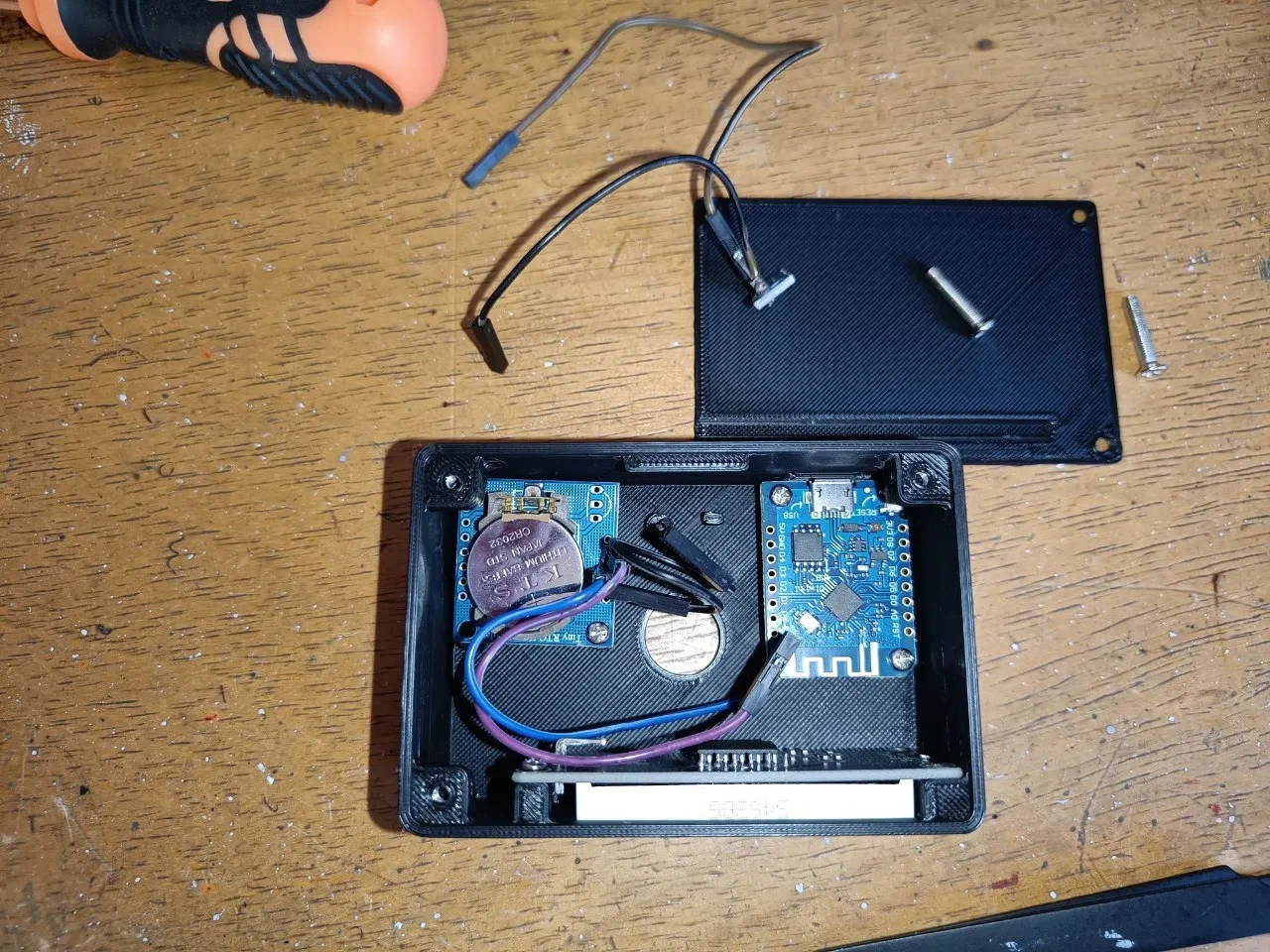

Поскольку D1 mini имеет только 1 контакт GND, а нам нужно как минимум 2 контакта GND, я решил вырезать кусок макета, просверлить его, припаять 3 разъема и подключить к D1 mini GND, чтобы получить расширитель GND.

О модуле TM1637: его можно закрепить с помощью 3 или 2 винтов, поскольку четвертый недоступен.
