Принтер MSLA Cyclop!
Если вам нравится моя работа, вы можете помочь мне, купив мне кофе, спасибо! https://buymeacoffee.com/guillaumehy или paypal.me/guillaumehaouy
Должен отметить, что я 20-летний студент, это отнимает у меня очень много времени, поэтому не будьте со мной слишком резкими и нетерпеливыми!
Руководство в формате .pdf (английский язык, 64 страницы для версии 1.1) прилагается, его обязательно к прочтению, все подробно объяснено!
NanoDLP слишком велик для этого набора, его можно скачать по адресу: https://www.nano3dtech.com/nanodlp-download/
1. Введение
2. Технические характеристики принтера MSLA Cyclop.
3. Технические характеристики станции Helios Curing.
4. Фотографии моих первых отпечатков (тесты печати занимают много времени, они еще не на 100% оптимальны)
5. Схемы
А. Циклоп — 3D-принтер
Б. Гелиос — Станция лечения
1. Введение
Будьте осторожны! Смола сильно повреждает печатный пластик, как поясняется в руководстве, вам необходимо будет нанести защитный лак как на резервуар, так и на печатную форму.
Здесь вы найдете все файлы и инструкции для моего самодельного принтера MSLA Cyclop v1.3 (и его станции отвер��дения Helios)!
Доступны файлы САПР (формат .step), соответствующая прошивка GRBl, а также версия NanoDLP, которую я использовал.

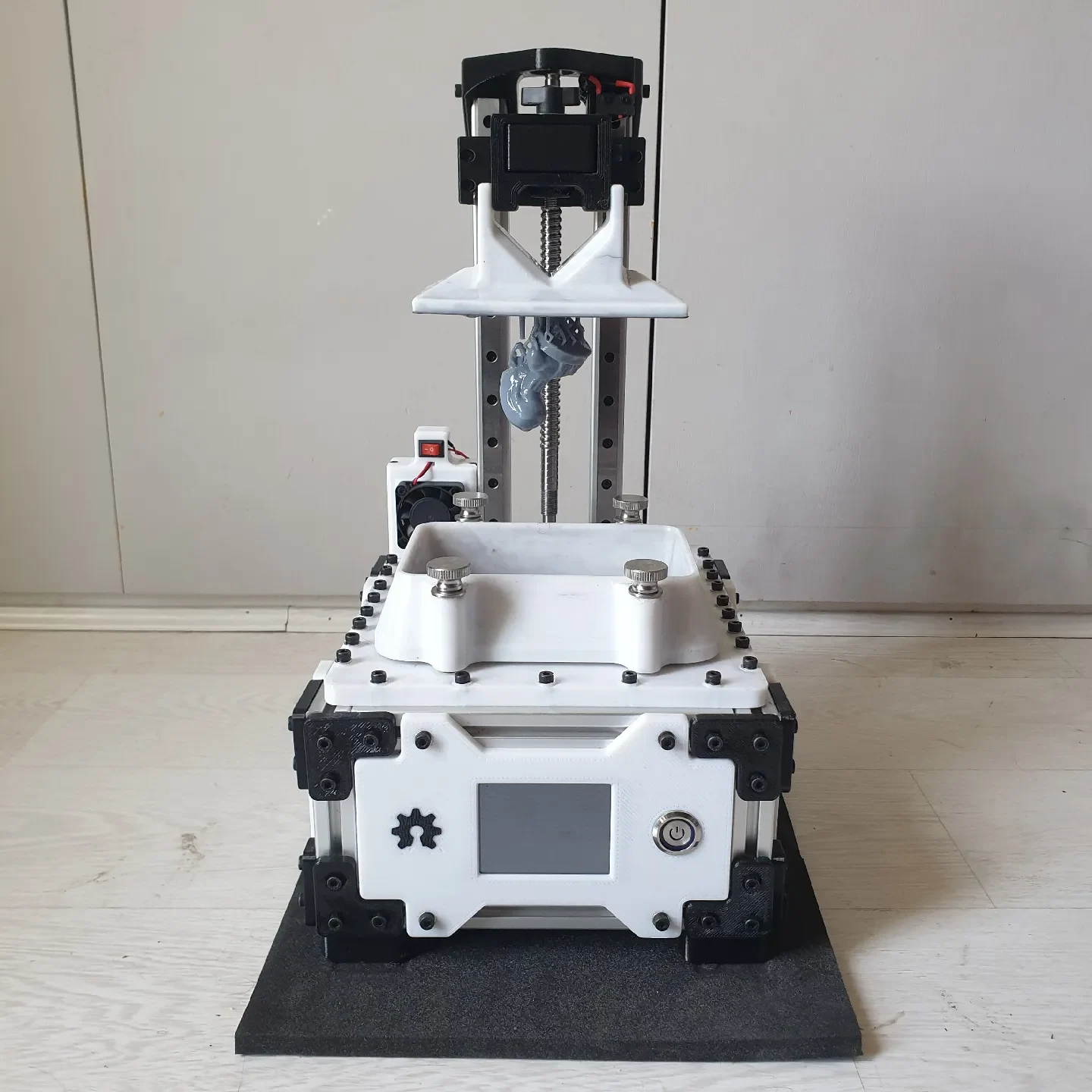

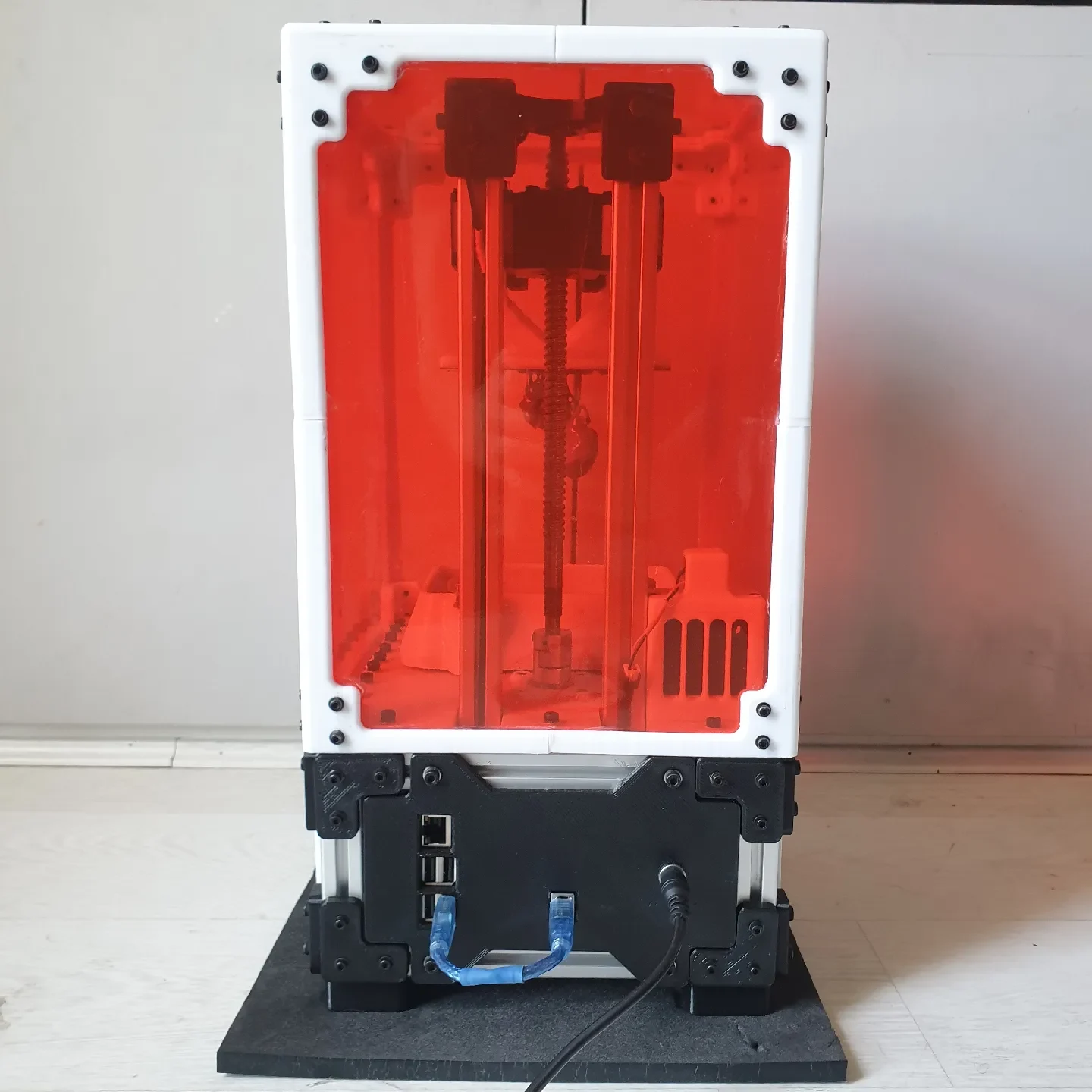

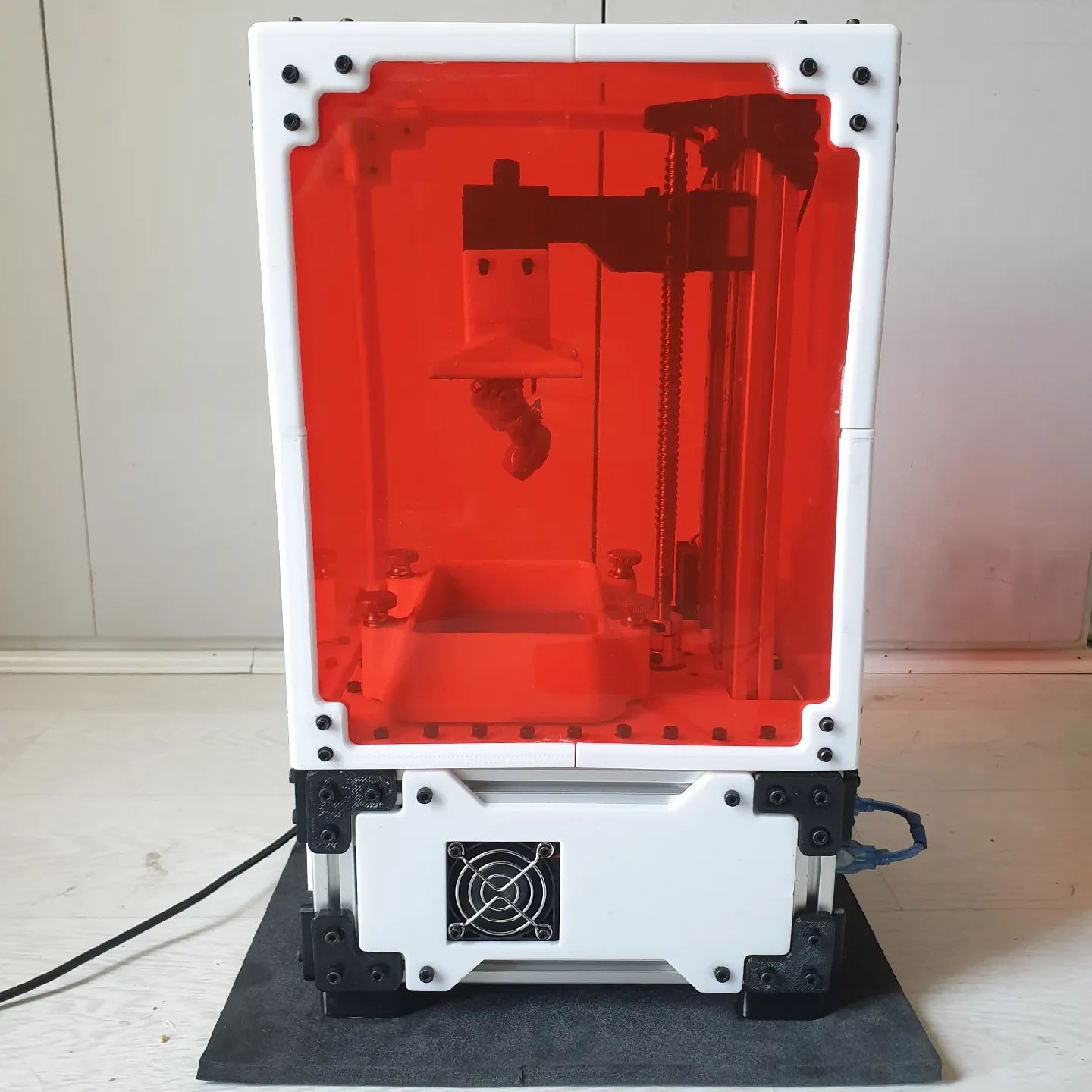

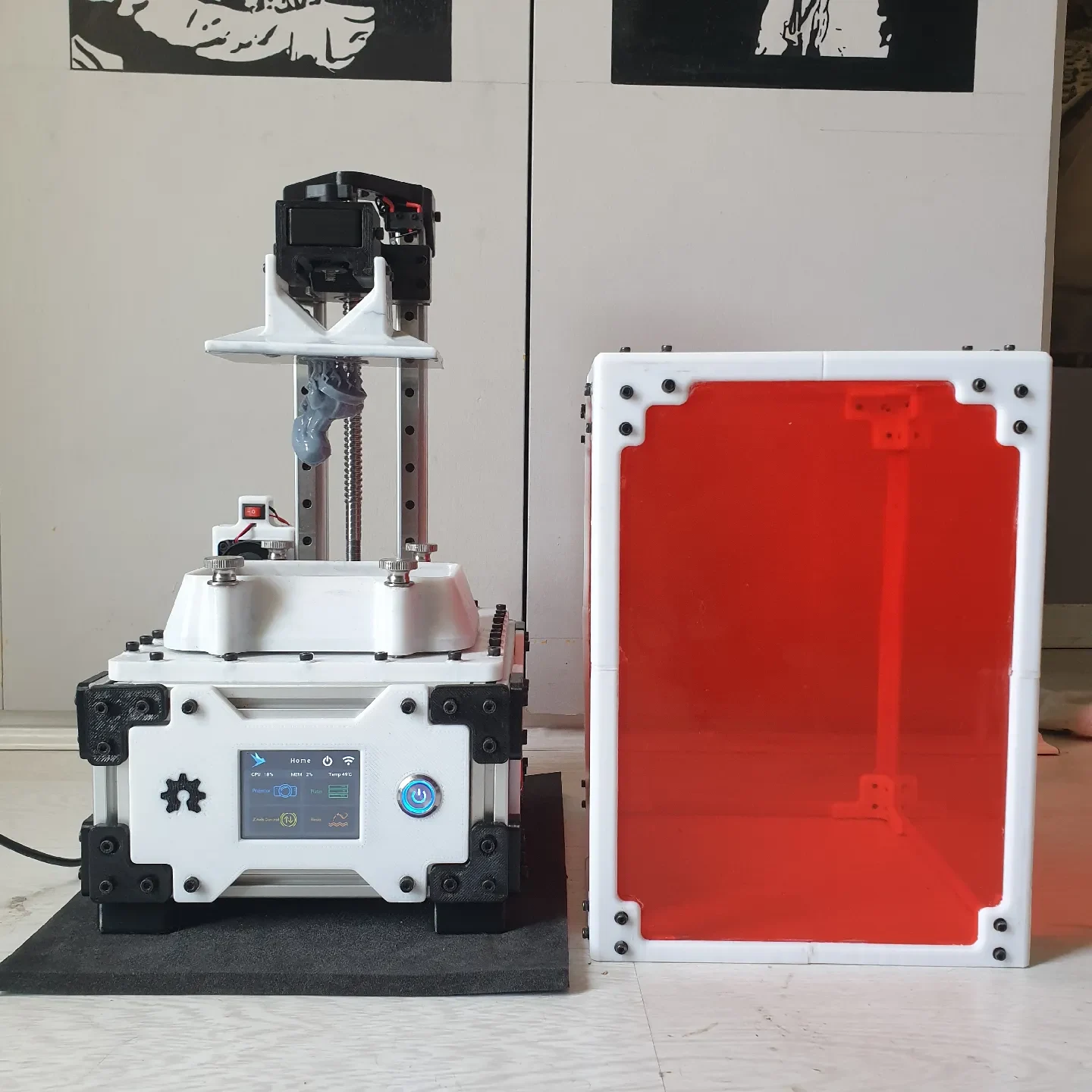

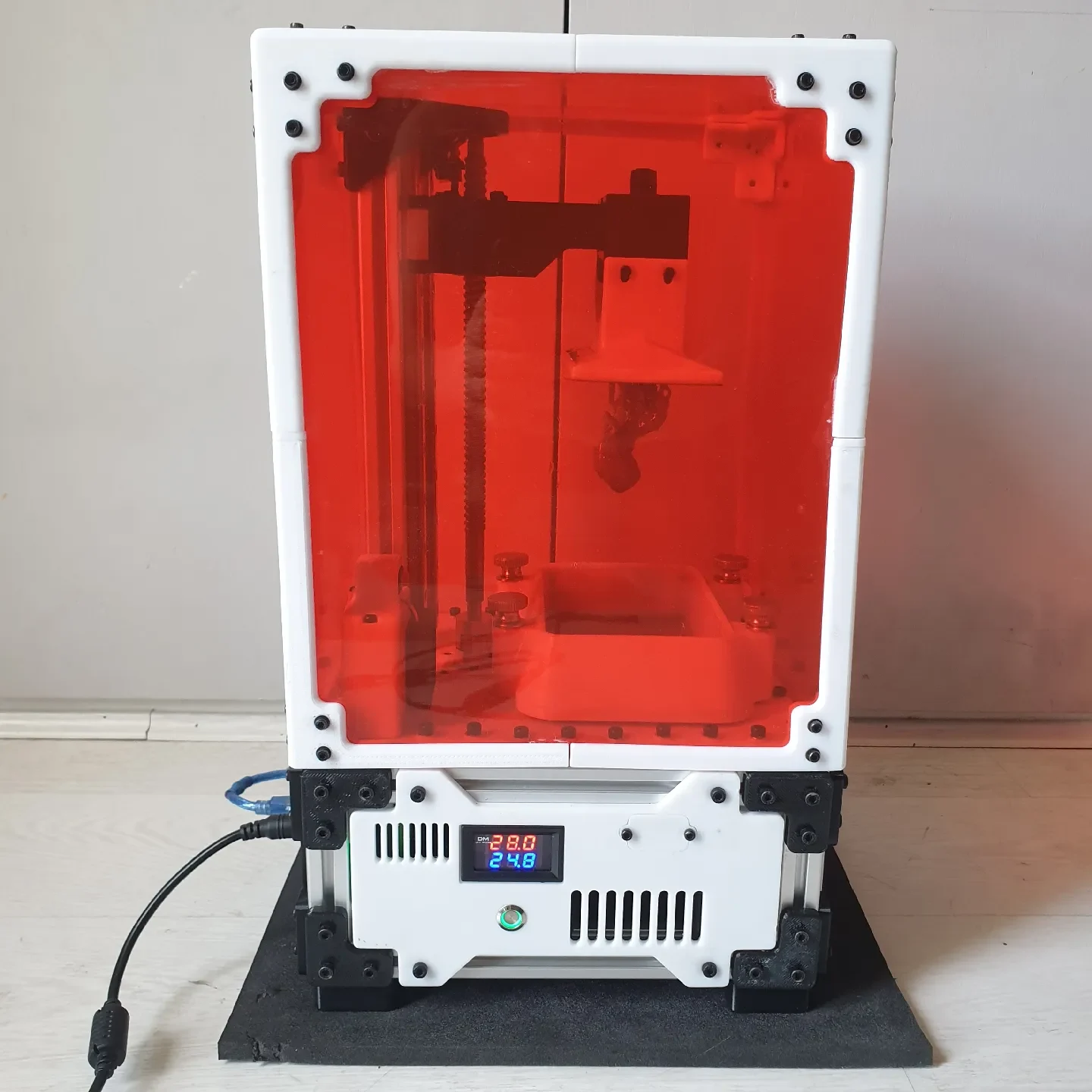

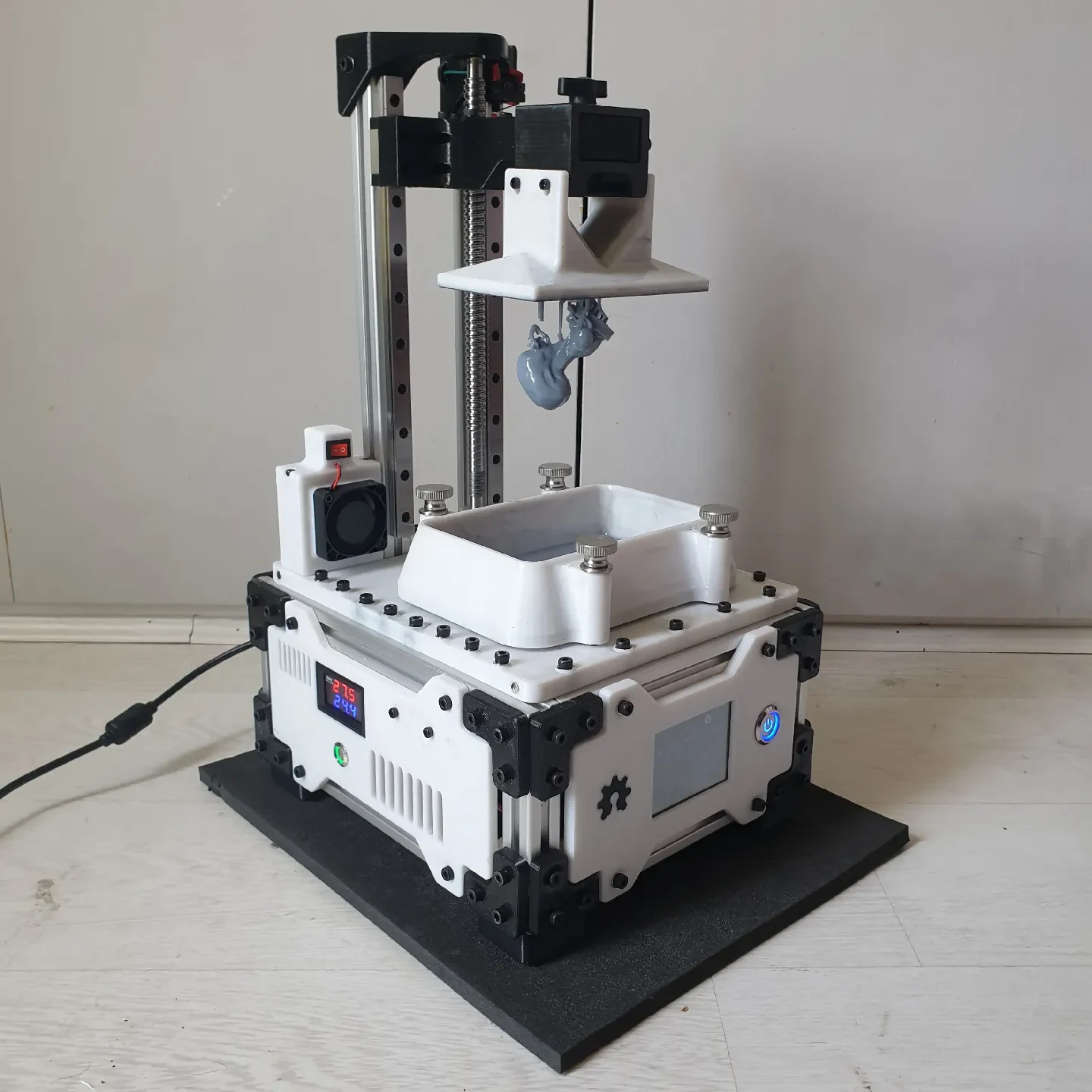

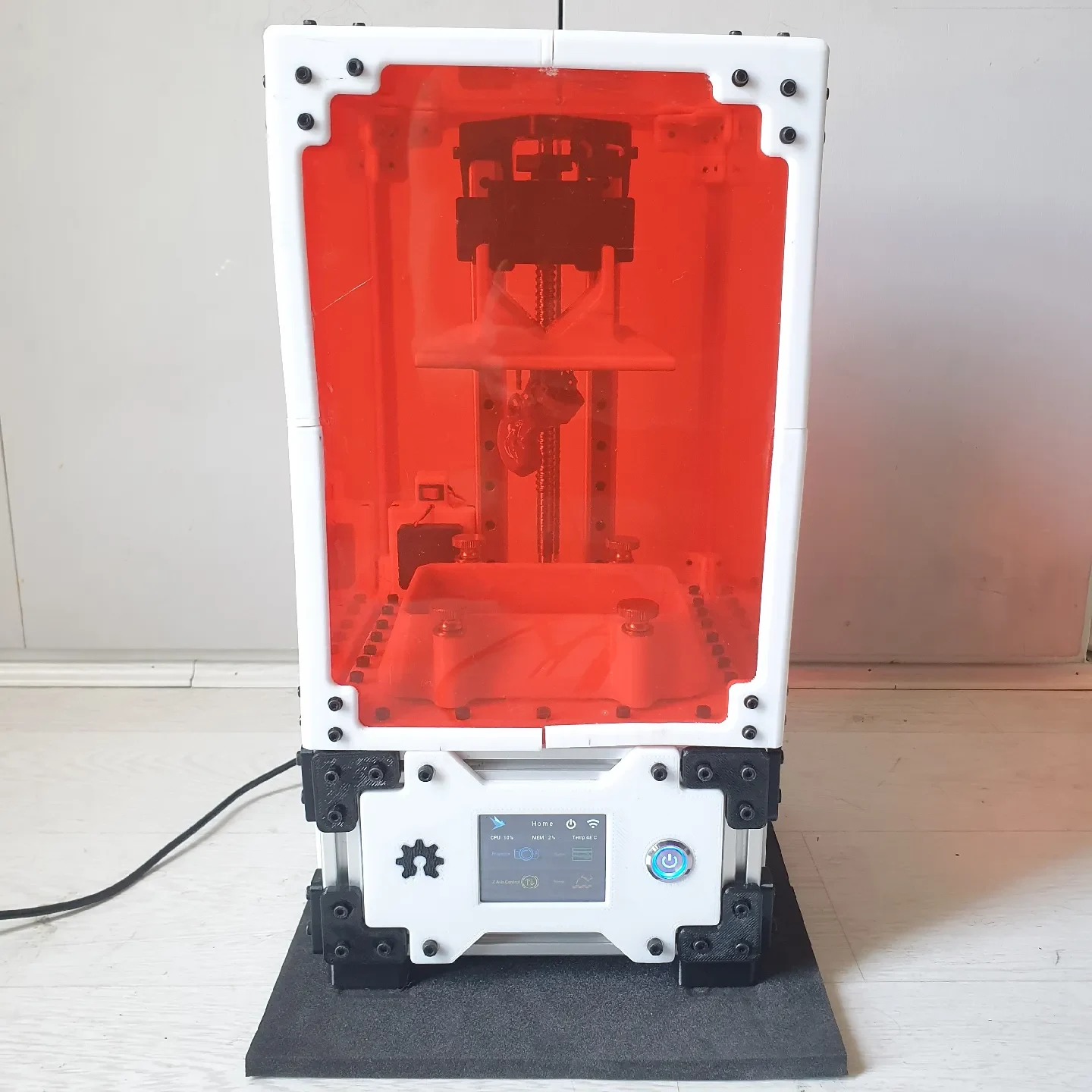

2. Технические характеристики принтера MSLA Cyclop.
Автономный принтер (встроенный слайсер, просто поместите файл .stl на USB-накопитель) с сенсорным экраном Nextion 3,2 дюйма.
Сверхжесткая конструкция из алюминиевых профилей 2020 года.
Ось сверхвысокого разрешения! ШВП и две линейные шариковые оси MGN12C
Электроника: Raspberry Pi 3B+ / Arduino Uno + Shield CNC v3 + драйвер A4988 (прошивка NanoDLP для RPI3B+, GRBL для Arduino)
Экран: 2К, 5,5 дюйма, 1440 пикселей x 2560 пикселей
Разрешение: 47,25 мкм (0,04725 мм)
Область печати: 125x67x165 мм.
Мощность УФ: 38 Вт (регулируется в ШИМ с помощью команды M3 S1to1000)
Ориентировочная цена: 450 долларов США.
Источник питания: 12В 8А
→ подробнее в руководстве в формате .pdf.

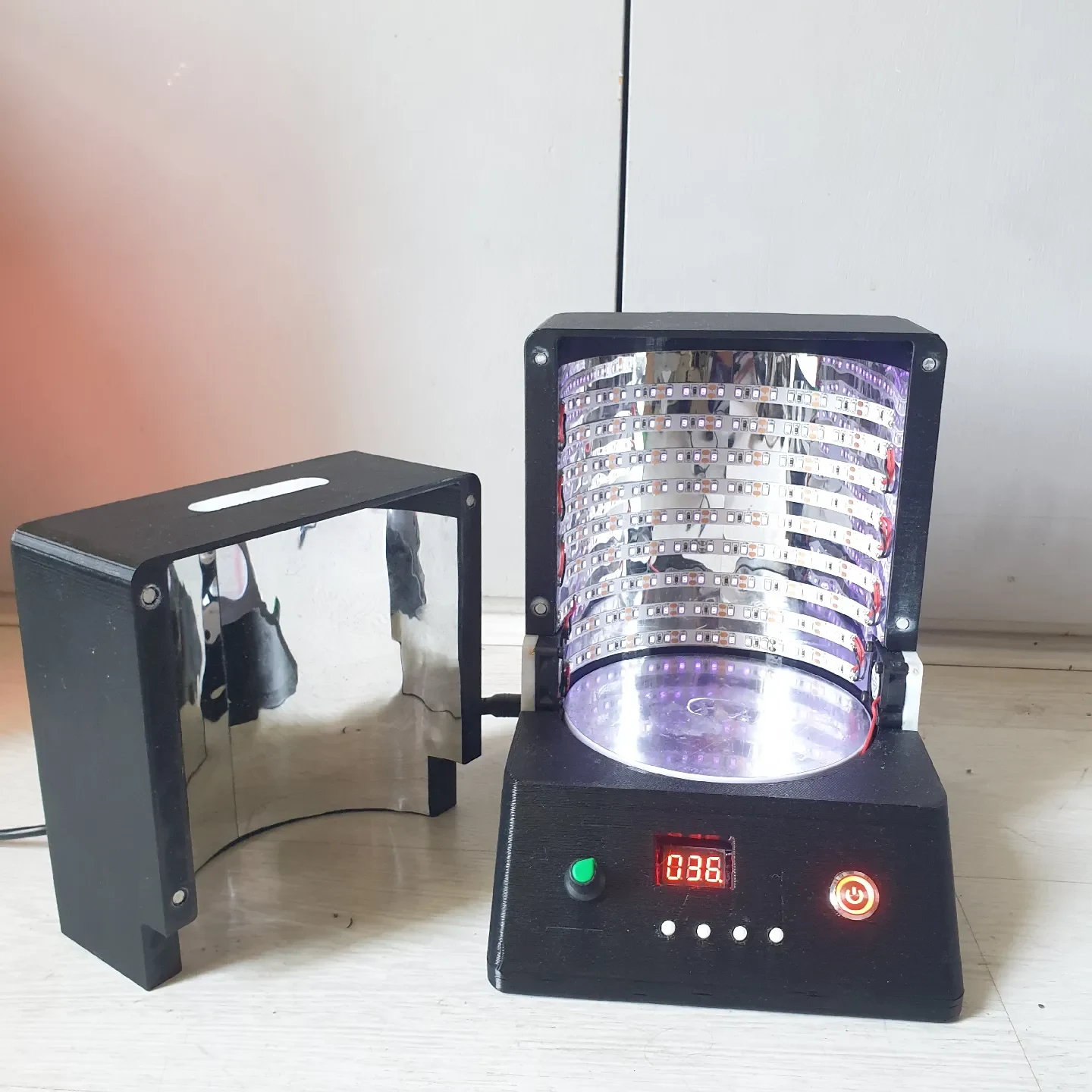

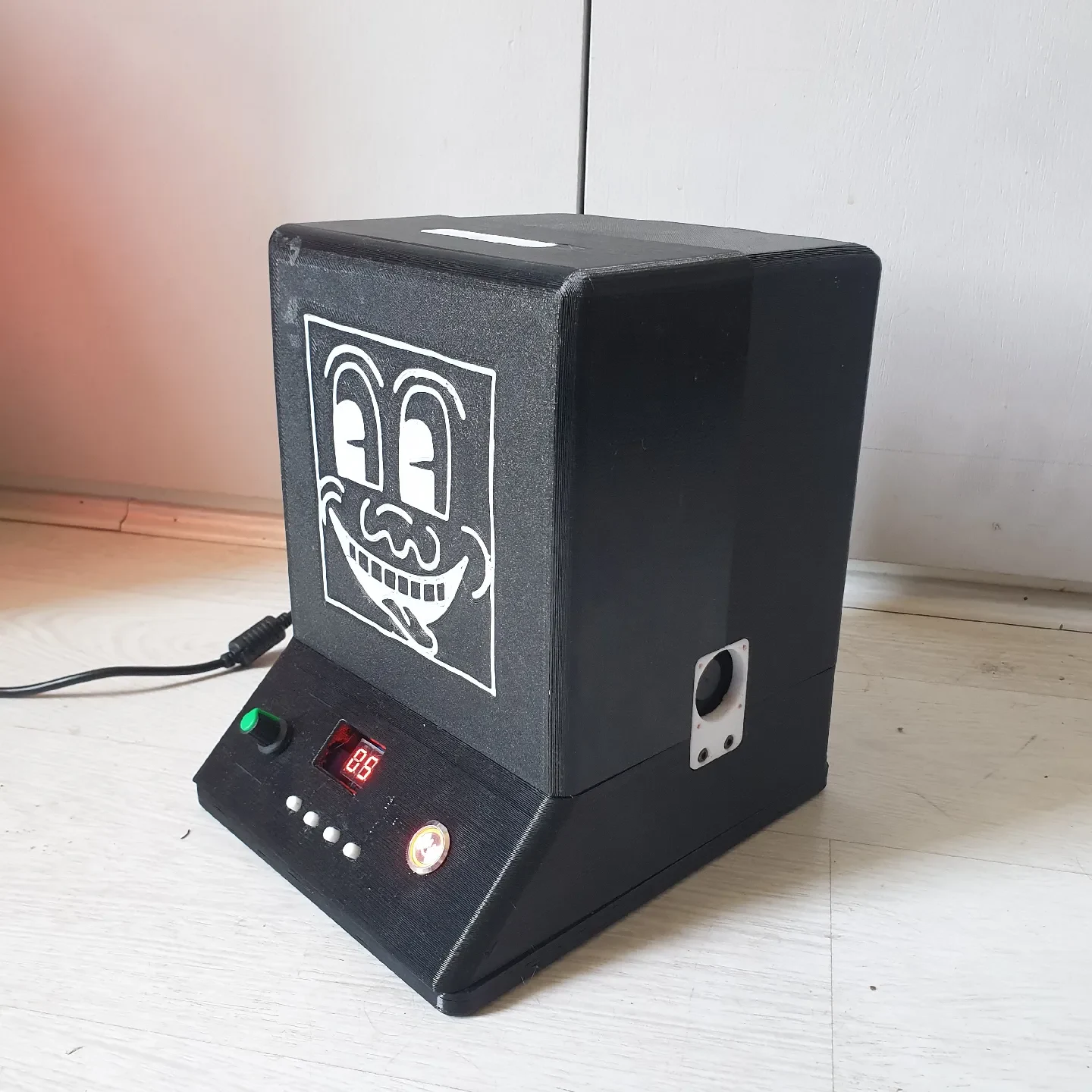

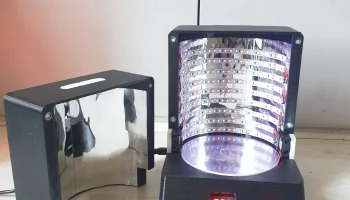

3. Технические характеристики станции Helios Curing.
Приблизительная мощность: 15 Вт
Поворотный столик с регулируемым таймером
Восходящий поток воздуха (два вентилятора 3010: 30x10 мм)
Ориентировочная цена: 30 долларов.
Минимальный источник питания: 12 В, 2 А.
→ подробнее в руководстве в формате .pdf.

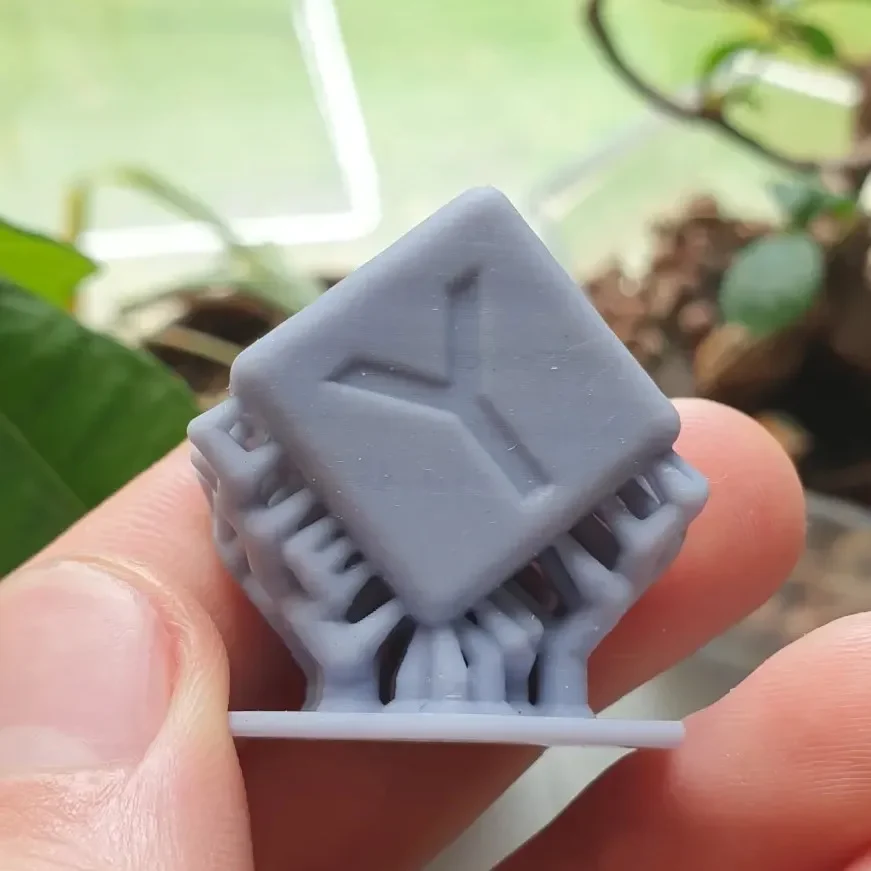

4. Фотографии моих первых принтов
5. Схемы
