Держатель матрицы - задняя бабка токарного станка (улучше..

Обновление от 25 июля 2022 г.: Знакомый хотел это для шестиугольных штампов и для некоторых необычных 12-гранных («звездных») штампов, которые у него есть, поэтому я добавил держатели для размещения этих форм.

Это ремикс дизайна, который я сделал ранее. Эта конструкция работала очень хорошо для резьбы менее ¼ дюйма (около M6), но при больших размерах резьбы я начал испытывать некоторую деформацию и растрескивание вокруг крепежных винтов. Чт��бы решить эту проблему, я сделал воротник, удерживающий фиксирующие винты, толще. Пока я этим занимался, я также устранил «поверхность захвата» на секции держателя штампа, так как в этом не было особой необходимости. В остальном держатель штампа такой же, как и в предыдущей версии.

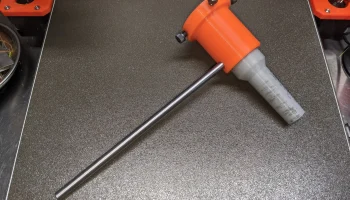

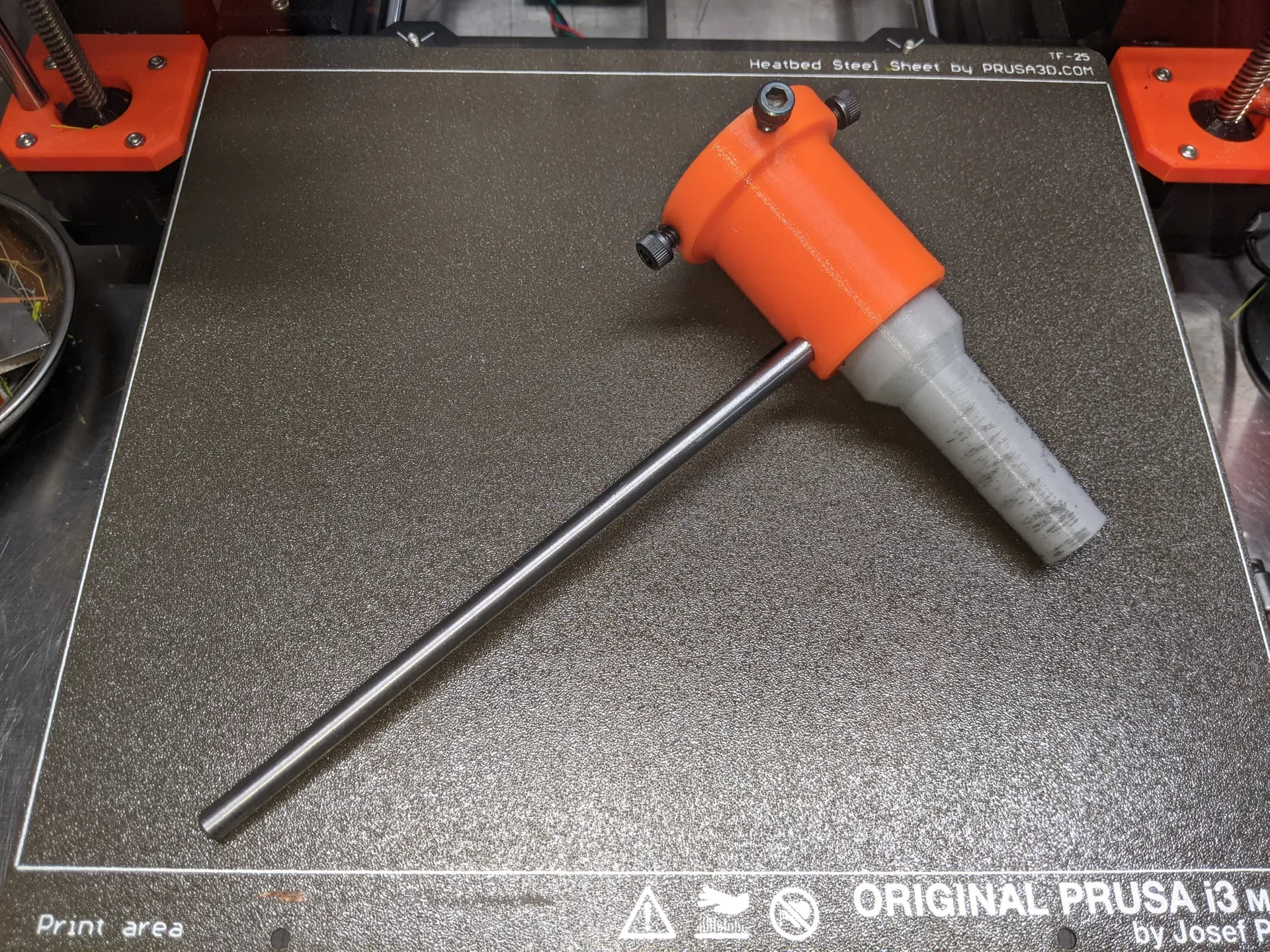

Этот держатель матрицы предназначен для работы с круглыми резьбовыми плашками диаметром 1 дюйм и задней бабкой токарного станка с конусом MT2. В секции держателя штампа есть четыре отверстия № 10-24, в которых следует нарезать резьбу № 10-24 для винтов, удерживающих штамп (я использовал 1 дюйм SHCS для крепежных винтов). Металлический стержень диаметром 1/4 дюйма используется в качестве рычага для предотвращения вращения (полностью протолкните металлический стержень через втулку, чтобы он вошел в оба отверстия).

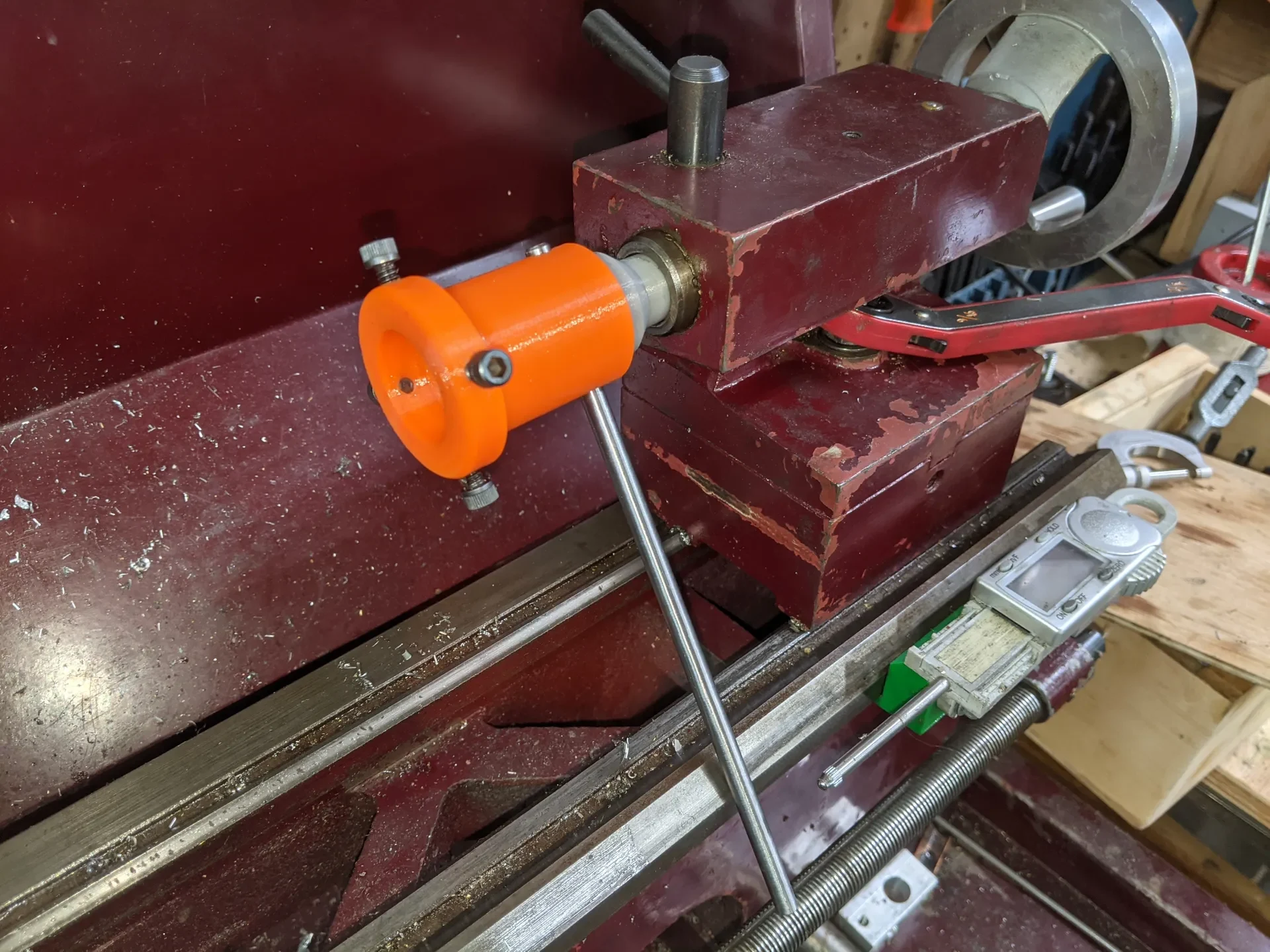

Он НЕ предназначен для использования под напряжением. При использовании держатель матрицы должен быть установлен в задней бабке, а деталь, на которую будет нарезана резьба, уд��рживается в патроне токарного станка, который поворачивается вручную.

Как ясно из спецификаций, он предназначен для токарного станка с дюймовой системой измерений, но если кому-то нужна метрическая версия, пришлите мне сообщение, и я посмотрю, что можно сделать.

Примечание. Этот принт был вдохновлен аналогичной идеей Мариуса Хорнбергера (хотя в итоге я выбрал совсем другой дизайн).

Распечатать инструкции

Эта новая версия была напечатана из PETG, который может быть немного прочнее, чем предыдущая версия PLA. Я использовал текстурированную сборочную пластину.

Есть две части:

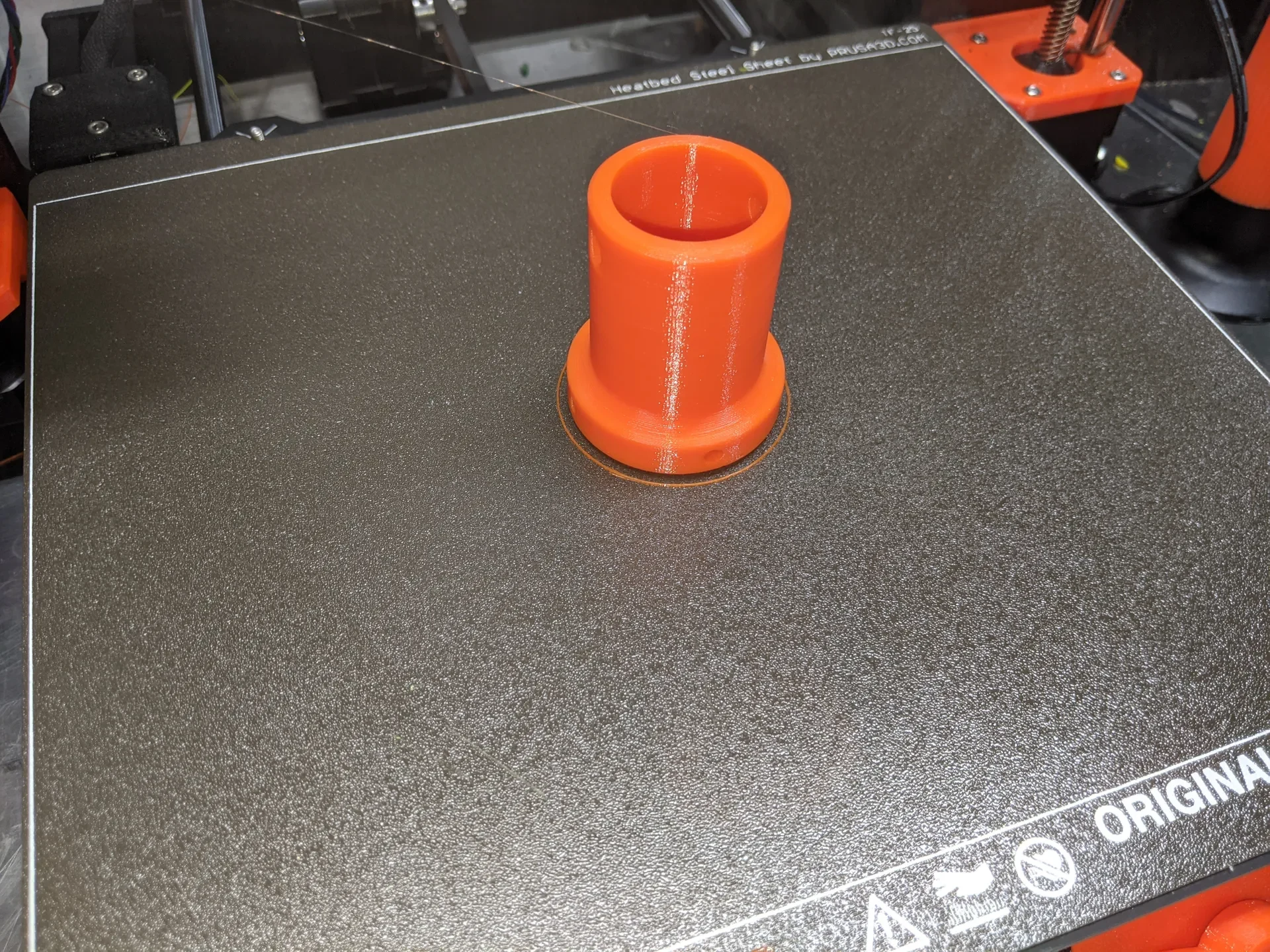

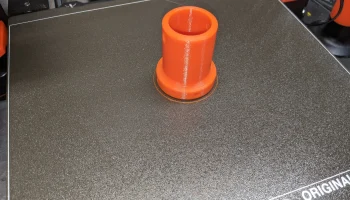

держатель штампа — втулка, которая на самом деле удерживает штамп.
опора — часть, которая крепится к задней бабке и поддерживает держатель матрицы.

Обе части печатаются с периметром, равным 15; в результате получается сплошная печать со 100% заполнением, поэтому настройка заполнения не имеет значения.

Держателю штампа требуются опоры.

Опорная часть не нуждается в опорах, но для прилегания кровати рекомендуется использовать козырек.

САПР

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/a005466671b43e43d4a3ff10/w/461842dfa1330f164da3d1b7/e/62692e820537afe3eb64b335
