Сверхкомпактный светодиодный тестер с режимами двойного т..

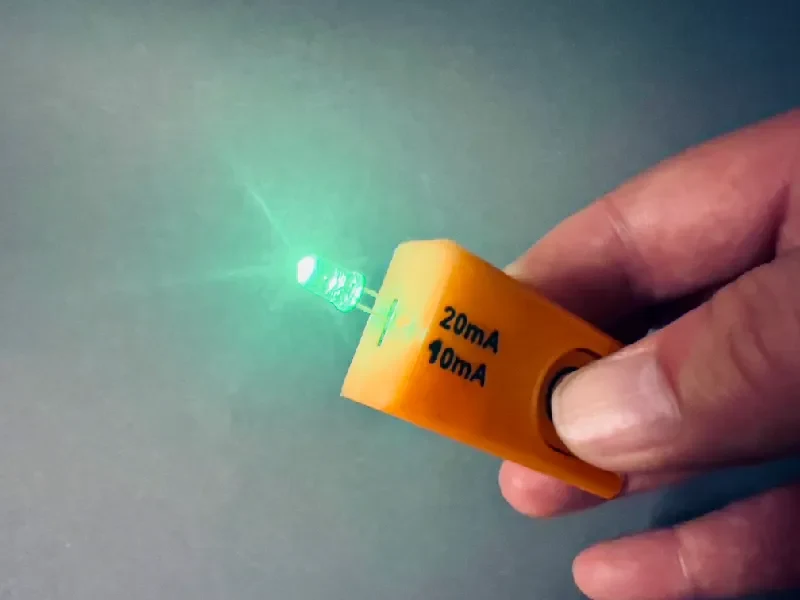

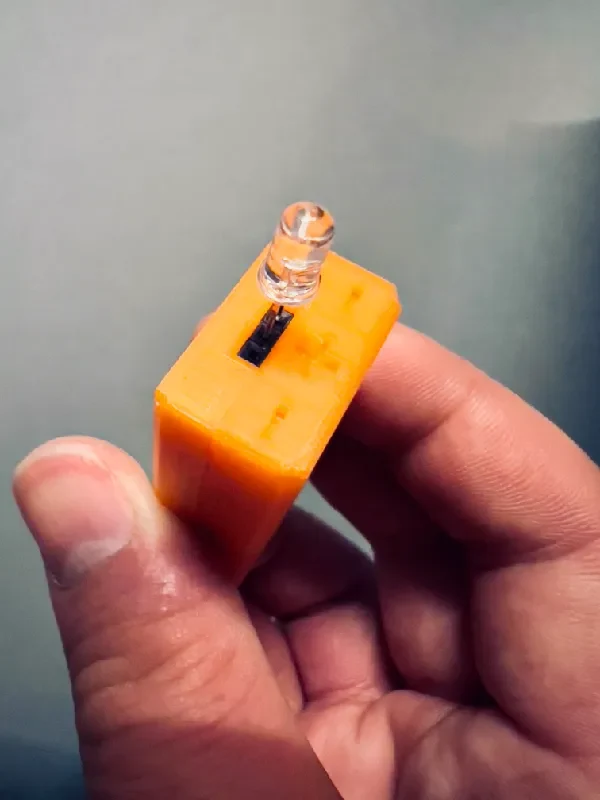

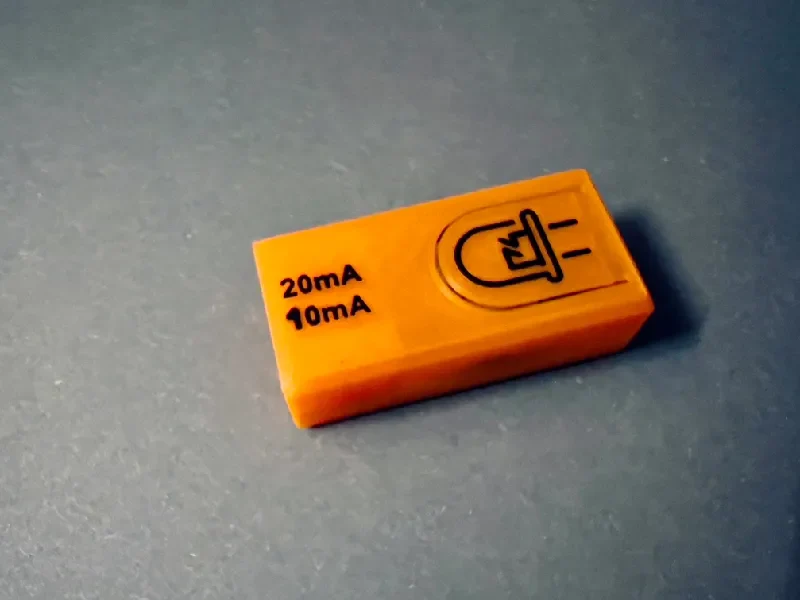

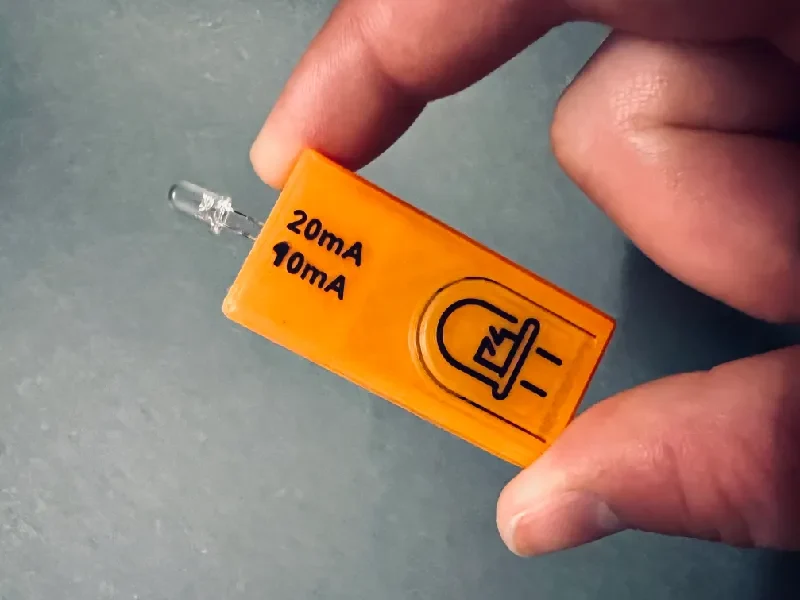

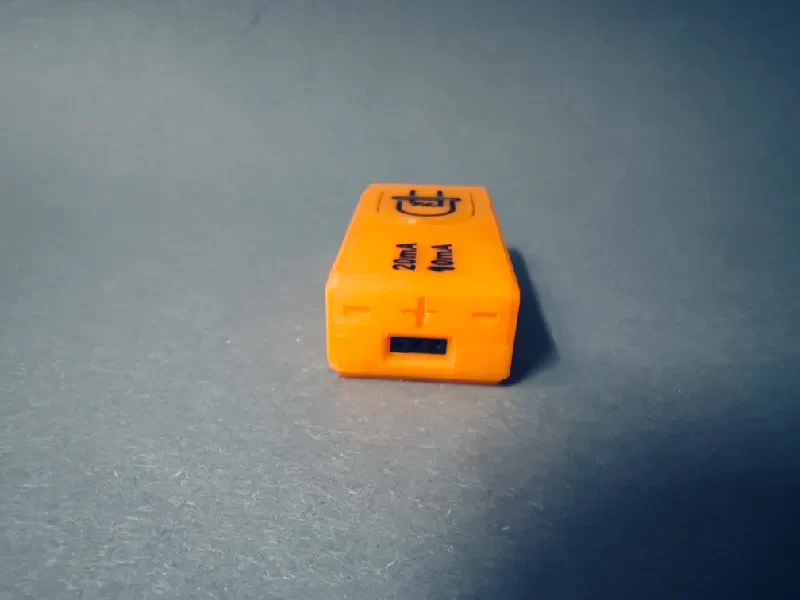

Я хотел создать компактный тестер светодиодов, который позволит мне легко проверять работоспособность светодиодов с двумя разными настройками тока. Эта модель представляет собой простое и эффективное решение для тестирования светодиодов при токе 10 мА и 20 мА с использованием простого механизма тестирования «нажми и проверь». Устройство портативное и простое в использовании. Для достижения наилучших результатов в тексте и символах я использовал сопло диаметром 0,25 мм. Сначала напечатайте текст, затем напечатайте крышку на той же пластине, чтобы получить красивый двухцветный эффект.

Редактировать: Теперь я также понял, что это вызывающая привыкание игрушка-непоседа...

— Корпус, напечатанный на 3D-принтере — 1 комплект
— Держатель батареи CR2032 — 1x
— Батарея CR2032 — 1 шт.
— Резистор 200 Ом (для 10 мА) — 1 шт.
— Резистор 100 Ом (для 20 мА) — 1 шт.
— Гнездовые разъемы Dupont — 3 шт.
— Корпус разъема Dupont — 3 шт.
— Малый прототип — 1 шт.
— Латунные вставки — 2x
— Паяльник и припой

Разрезание макета. Начните с вырезания небольшого кусочка макета.

Разместите резисторы: Затем разместите два резистора, как показано на рисунке.

Припаяйте резисторы. Теперь припаяйте резисторы на место и обрежьте ножки.

Разместите держатель батареи. Расположите держатель батареи на макетной плате, как показано на рисунке.

Припаяйте держатель батареи. Теперь припаяйте два контакта держателя батареи на место. И отрезал одну ножку резистора и припаял ее как соединение между одним и�� контактов держателя батареи и обоими резисторами.

Подготовьте разъемы Dupont: отрежьте ножку резистора, обожмите ее гнездовым разъемом Dupont, припаяйте ножку резистора к Dupont и, наконец, наденьте корпус Dupont. Теперь повторите это три раза.

Поместите штифты Dupont на макетную плату. Теперь проденьте каждый подготовленный штифт Dupont через макетную плату, как показано на рисунке.

Припаяйте контакты: припаяйте три контакта к макетной плате. Следуйте рисунку для справки и выполните следующие действия:

Согните и припаяйте один из выводов к паяному шву резистора,

Согните и припаяйте один контакт к паяному шву другого резистора.

Теперь, наконец, припаяйте средний контакт к контакту заземления держателя батареи.

Вставьте латунн��е вставки. Теперь вставьте две латунные вставки в крышку коробки с помощью паяльника или выжигалки по дереву.

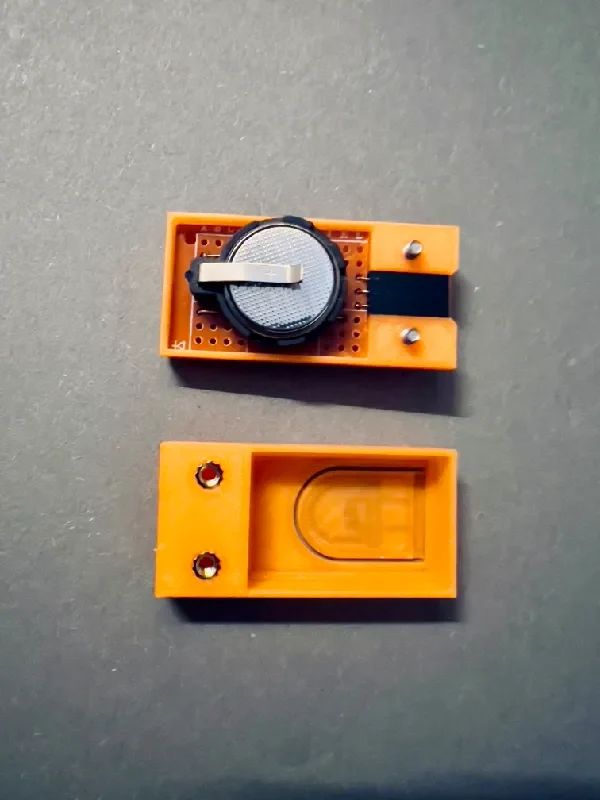

Поместите макет в коробку. Затем поместите макет в нижнюю часть коробки. Также имейте в виду, что в этой сборке мы укладываем тесто в гнездо не так, как показано на рисунке. Причина в том, что так он прилегает более плотно.

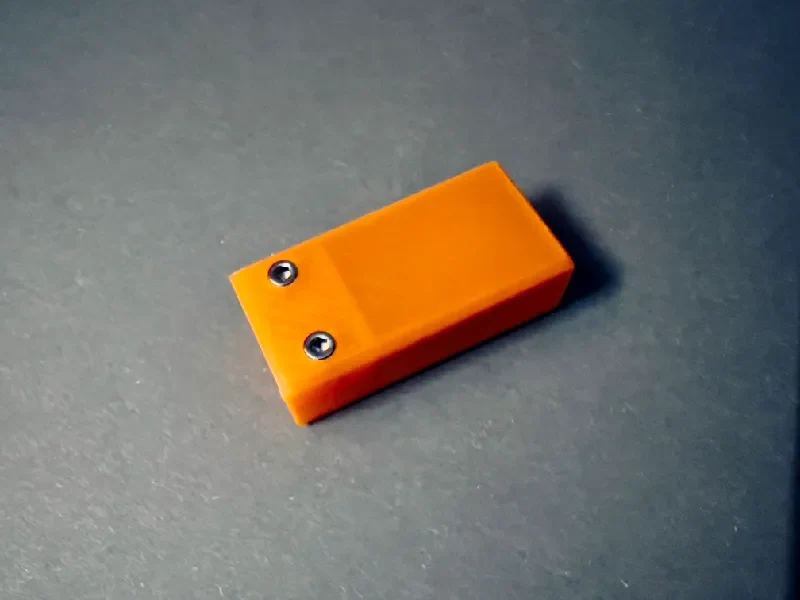

Окончательная сборка: все, что осталось, — это закрутить коробку д��умя винтами!

Поздравляем с завершением сборки светодиодного тестера! Теперь у вас есть новый инструмент, который позволяет быстро тестировать светодиоды при токе 10 мА и 20 мА. Не стесняйтесь поделиться своей маркой и любыми внесенными вами изменениями.

Спасибо, что следите за нами, и удачного строительства!
