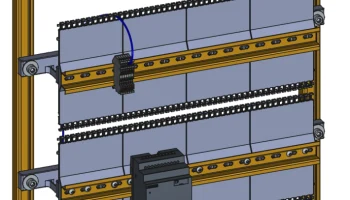

Система проводки на DIN-рейке

О

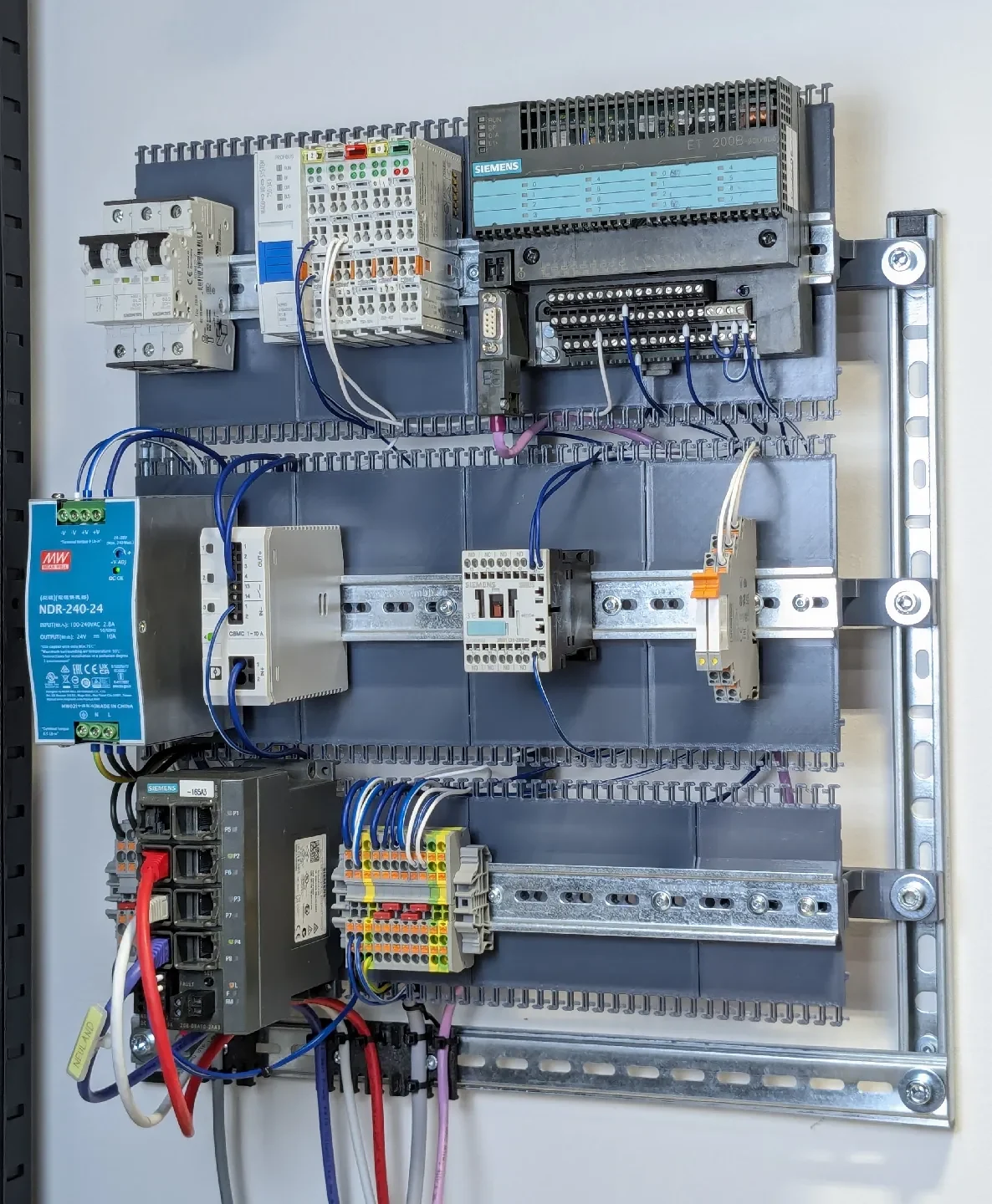

Это система компонентов управления проводами, напечатанных на 3D-принтере, для электрических систем на DIN-рейке.

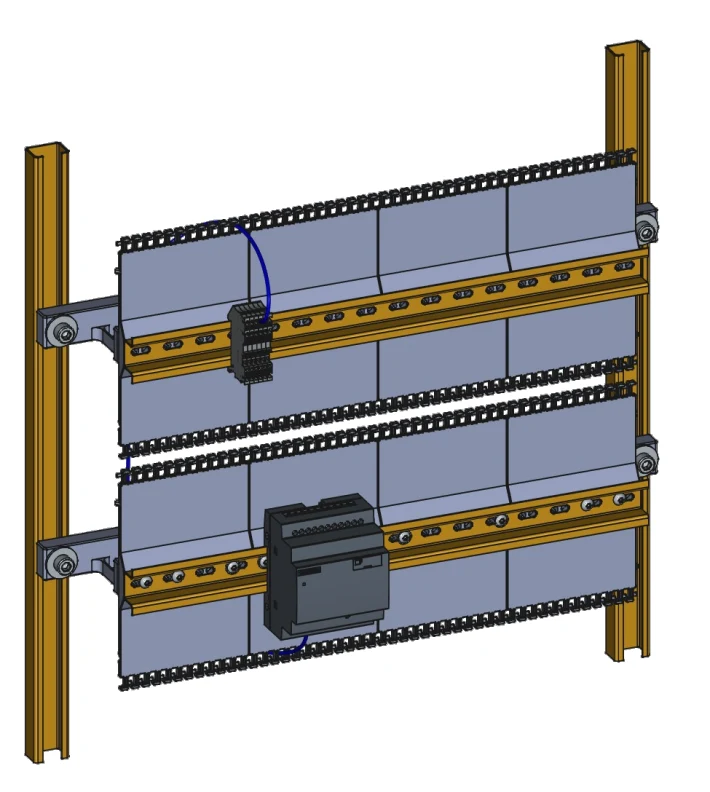

Обзор
Особенности
Гребни для кабеля для аккуратной укладки проводов
Монтажные кронштейны, которые позволяют прокладывать провода без необходимости заходить за узел.
Различные варианты крепления:
Экономичная самоформирующаяся ребристая резьба для эксплуатации в легких условиях эксплуатации.
Термоотверждаемые резьбовые вставки для соединений, требующих высоких нагрузок.
Варианты закладных гаек как более доступная альтернатива в большинстве случаев.
Дополнительное оборудование

Требуется следующее дополнительное оборудование:

Тип Стандарт Назначение
DIN-рейка 35х7,5 или 35х15
(рекомендуется 35x15 для
повышенная жесткость) EN 60715 Несущая рейка
Винты с фланцевой полукруглой головкой M5x10 ISO 7380-2 Для крепления гребенок
Винты с фланцевой полукруглой головкой M5x20 ISO 7380-2 Для монтажных кронштейнов и крючков
Гайки M5 ISO 4032 Для монтажных кронштейнов
Резьбовые вставки M5, термостабилизированные Дополнительный альтернативный вариант монтажа
Вертикальные опорные профили
(например, C-профили, алюминиевые профили,
или даже больше DIN-рейки) Монтаж отдельных узлов рейки

Важно: DIN-рейку необходимо обрезать с «нулевым смещением», то есть прямо посередине между двумя монтажными пазами. Длина должна быть кратна 50 мм.

Детали компонента

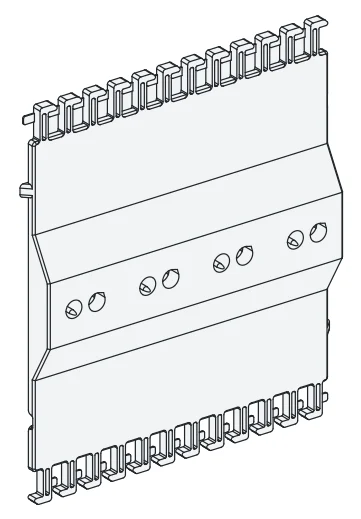

1 — Гребни

Гребни представляют собой пластины, закрепленные за каждой DIN-рейкой для укладки проводов.

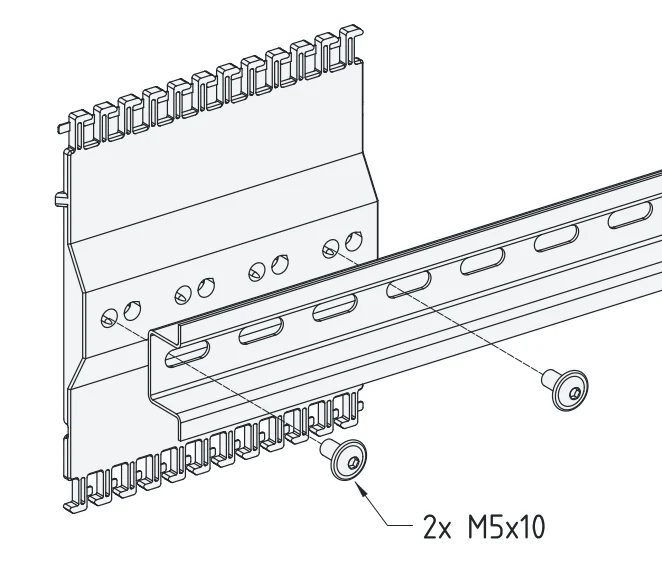

Инструкции по установке

В комплект входят различные варианты крепления:

Экономичная ребристая резьба для непосредственного ввинчивания винта M5x10 в пластик.
Сзади сквозное отверстие с вырезом под гайку М5.
Номера деталей расчески

Части гребенки называются COMB-[ТИП]-[ВЫСОТА]-[ШИРИНА]:

ТИП
-H-: Стандартные крючки/гребень для укладки проволоки.
ВЫСОТА
Высота гребня. Выбирайте в зависимости от самого большого устройства на вашей рейке. В настоящее вре��я доступны 100 мм и 150 мм.
ШИРИНА
Ширина модуля. Доступны размеры 50 мм, 75 мм, 100 мм, 150 мм и 200 мм.

Пример: COMB-H-150-100 — стандартный гребенчатый модуль с системной высотой 150 мм и шириной модуля 100 мм. В качестве варианта крепления он имеет ребристую резьбу и сквозные отверстия для закладных гаек.

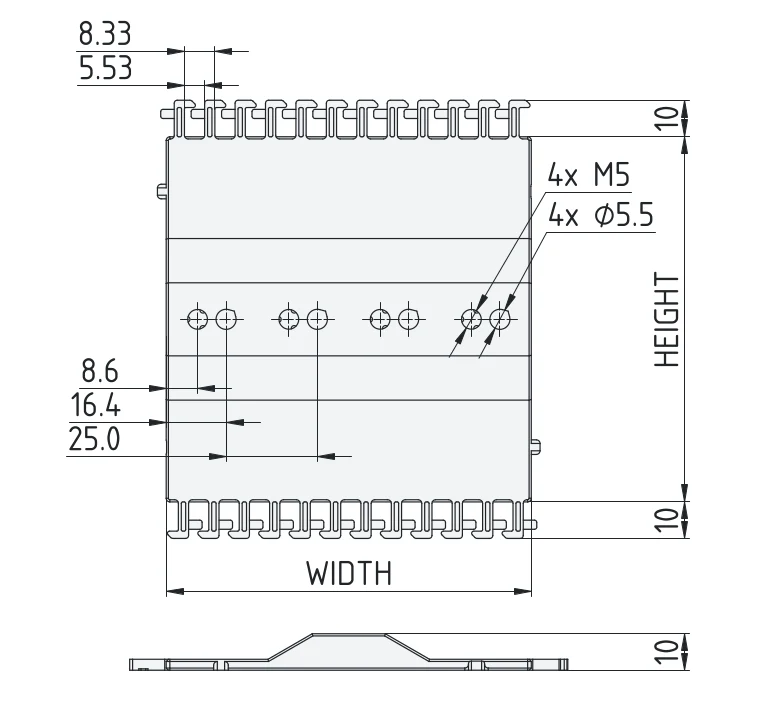

Размеры

2 — Монтажные кронштейны

Монтажные кронштейны позволяют крепить каждую DIN-рейку с помощью гребенки к опорной конструкции. Они имеют кабельные каналы, спроектированные таким образом, чтобы провода могли проходить вверх и вниз по установке с левой и правой стороны направляющих.

Доступны различные типы монтажных кронштейнов:

Монтажные кронштейны U-образного типа

П-образные кронштейны для крепления DIN-рейки к двум вертикальным опорным профилям.

Инструкции по установке

Монтажные кронштейны крепятся за гребенками через сквозные отверстия гребенки. Вы можете либо вставить гайку M5 в предусмотренный вырез, либо использовать термофиксированные резьбовые вставки.

При установке вам может потребоваться повернуть гребенку на 180°, чтобы совместить сквозные отверстия с монтажным крюком.

После добавления монтажных кронштейнов направляющую в сборе можно при необходимости закрепить на вертикальных опорных профилях. Рекомендуется оставлять зазор ~10 мм между гребенками соседних рельсов.

Номера деталей монтажного кронштейна

Детали монтажных крюков имеют названия MOUNT-[ТИП]-[КРЕПЛЕНИЕ]:

ТИП
-U-: U-образные монтажные кронштейны
КРЕПЕЖ
Размер крепежного элемента на вертикальном опорном профиле. В настоящее время доступны M6 и M8.

Пример: MOUNT-U-M8 — это U-образный монтажный кронштейн с монтажными отверстиями M8.

Размеры
3 — Кабельные крючки

Кабельные крюки используются для поддержки горизонтал��ных прокладок проводов за каждой DIN-рейкой. Они особенно полезны, когда DIN-рейки довольно длинные и провода начинают свисать низко.

Инструкции по установке

Крючки для кабеля также крепятся через сквозные отверстия гребенки. По умолчанию предусмотрена ребристая резьба.

Номера деталей кабельного крюка

Детали кабельного крюка имеют название HOOK-[HEIGHT]:

ВЫСОТА
Высота совместимых гребенчатых модулей. Это не размер самого крючка.

Пример: Совместим ли кабельный крюк HOOK-150 с COMB-H-150-? гребенчатые модули.

Рекомендуемые параметры печати
Ориентация Печатайте в указанной ориентации файлов STL/STEP.
Вспомогательный материал Печать без вспомогательного материала
Высота слоя 0,2 мм
Диаметр сопла 0,4 мм
Перимет
