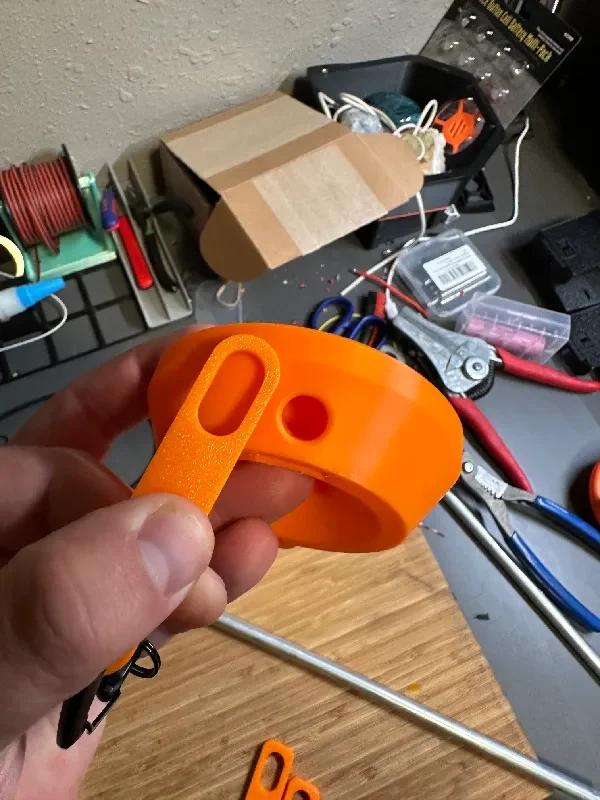

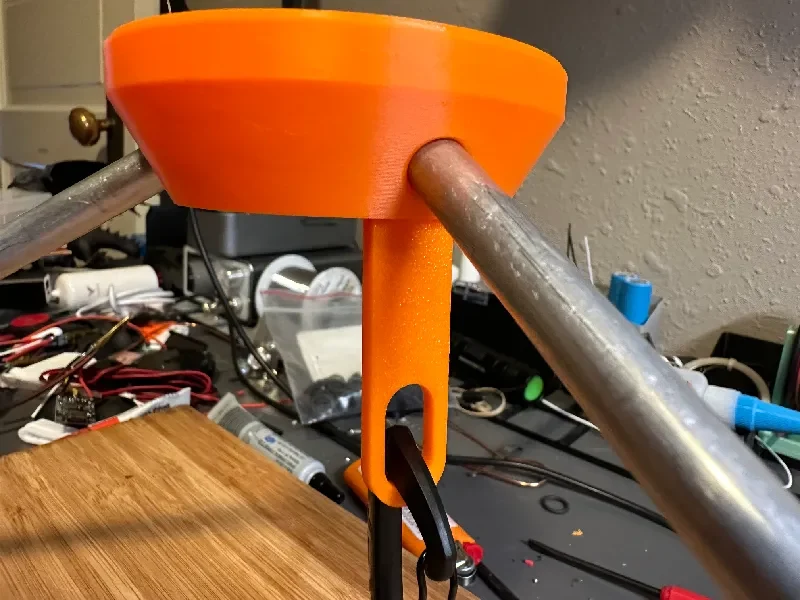

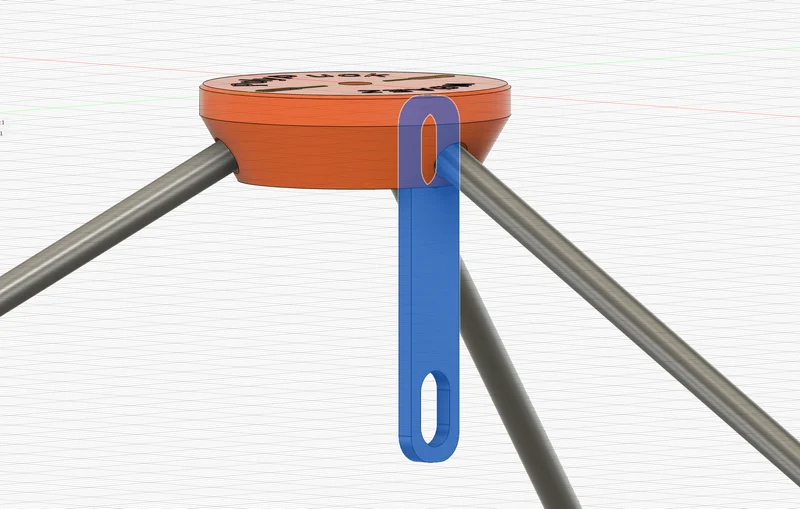

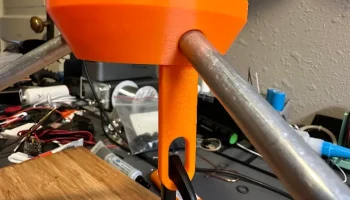

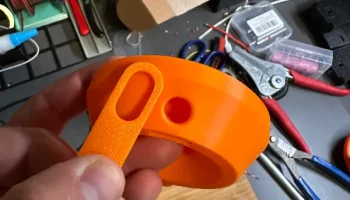

Обновление от 30.06.23: Еще одна редакция. В шайбе теперь есть прорезь для крепления груза! Крепление крепится с помощью ножки, поэтому ничего особенного не требуется. Он должен выдерживать до 10 фунтов, но проверено только 5 фунтов.

Я создал PDF-файл для сборки вашего собственного PolyPuck.

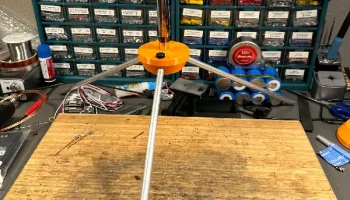

Я хотел спроектировать и изготовить собственное штативное крепление для вертикальной штыревой антенны.
Я не хотел платить за готовую катушку из волчьей реки или буддиполя.

Я разработал его так, чтобы он был гибким и адаптируемым к тому, что вам нужно.

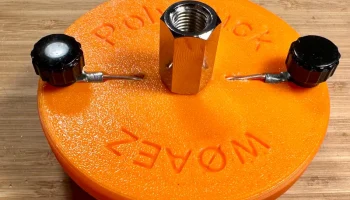

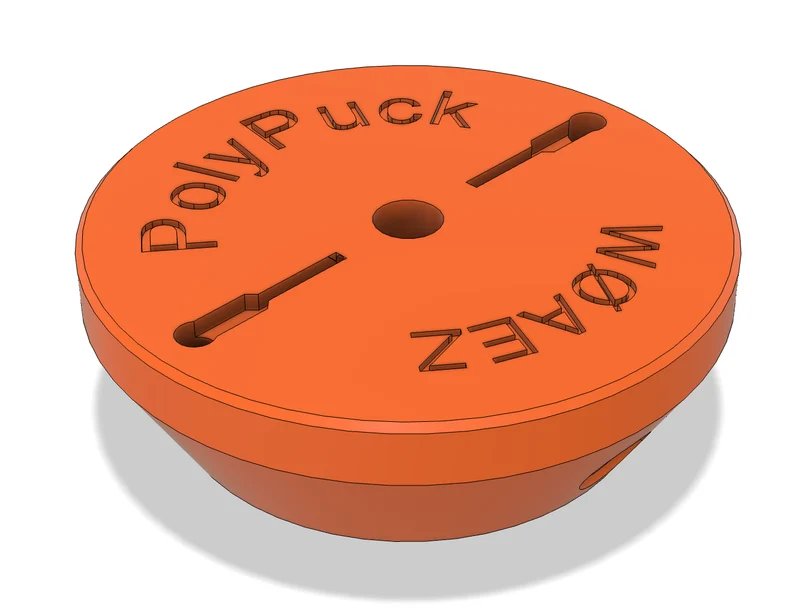

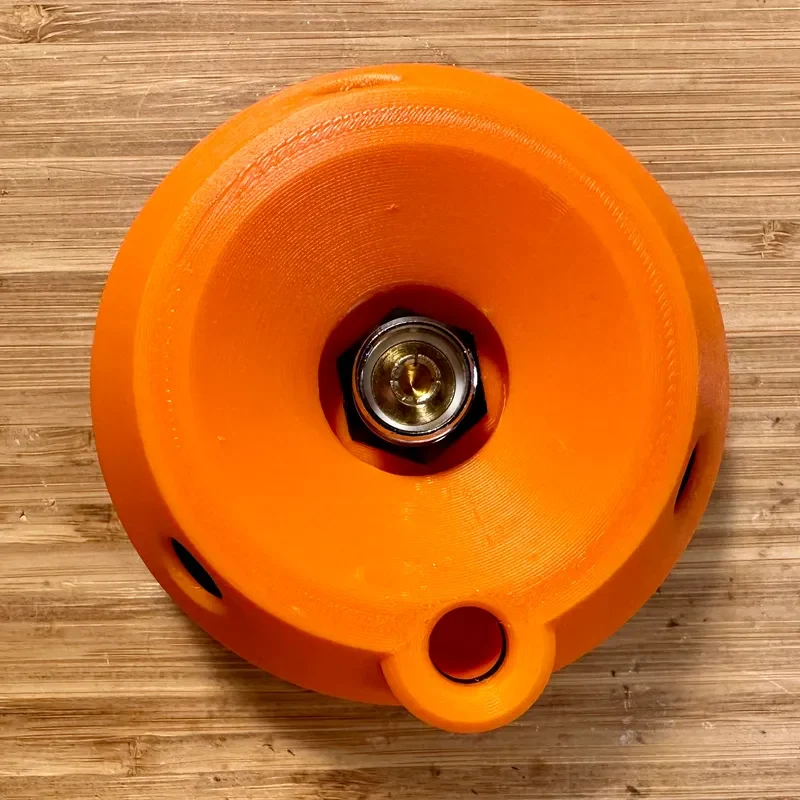

Центральное отверстие диаметром 10 мм, обеспечивающее допуск принтера для крепления антенны 3/8-24. Снимите изолятор, который идет в комплекте с креплением. В этом нет необходимости.

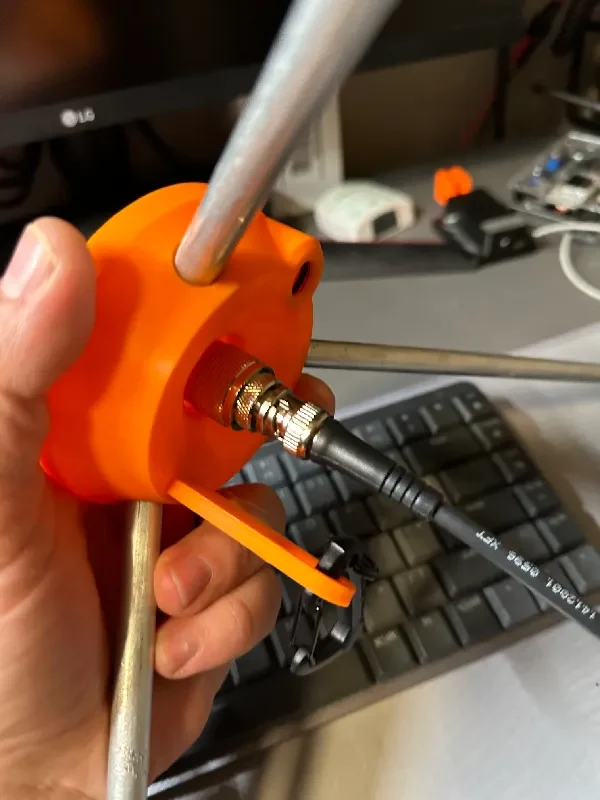

Два туннеля толщиной 2 мм позволяют пропустить заземляющий кабель, который касается разъема, к верхней части. Я предлагаю неизолированный медный провод 14 AWG.

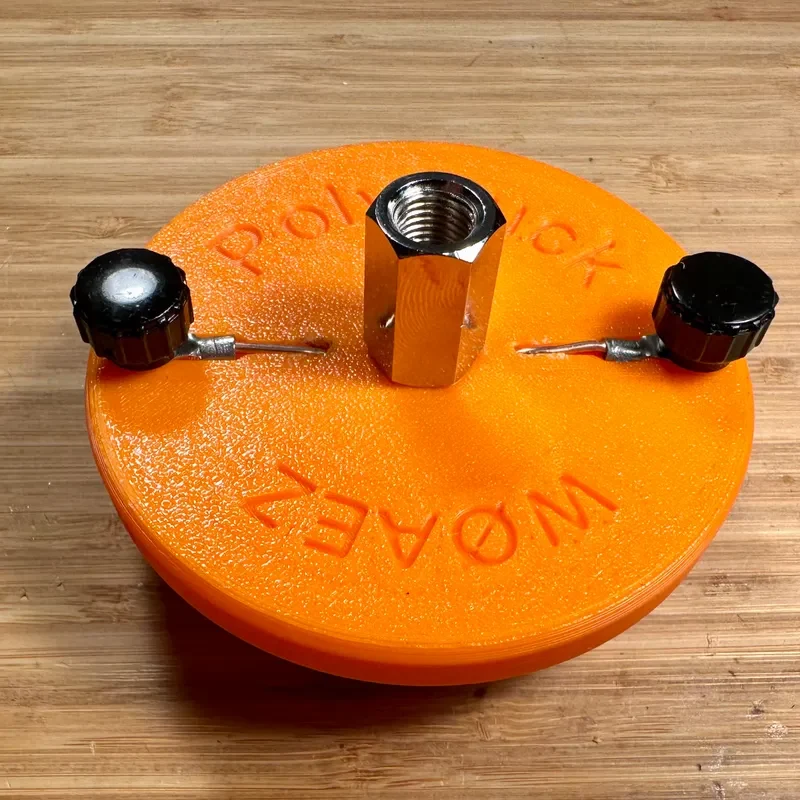

Два меньших отверстия сверху предназначены либо для запрессовки резьбовой вставки, либо для ввинчивания винта/болта подходящего размера.

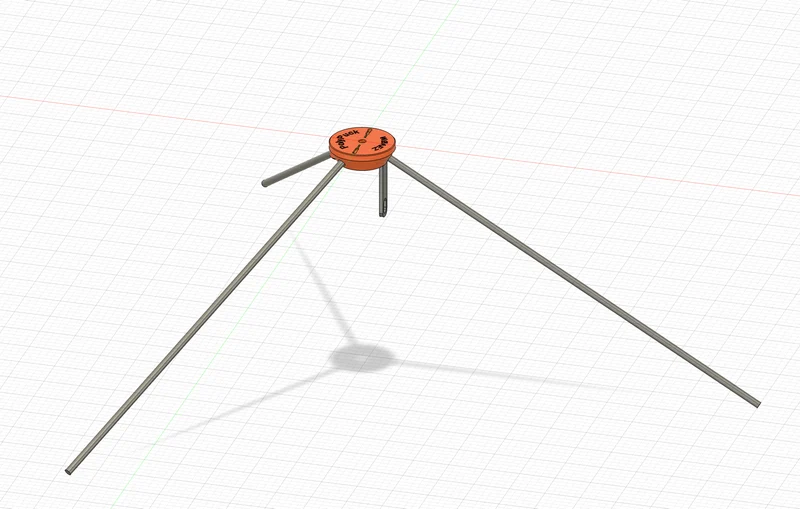

Отверстия для ножек имеют диаметр примерно 10 мм, что соответствует стержню 3/8.

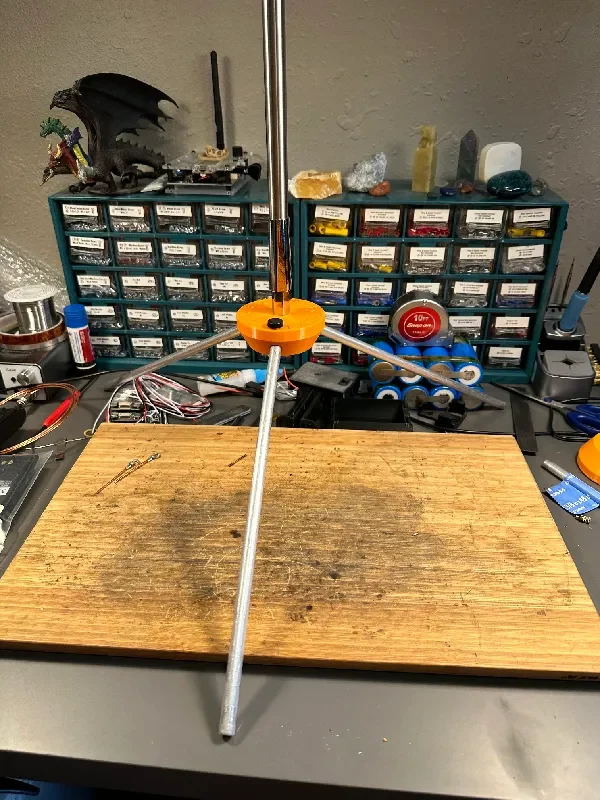

Ноги могут быть любой длины, которая вам нужна.
Ножки длиной 12 дюймов отлично подходят для легкой упаковки.
-24 дюйма — хорошее сочетание портативности и стабильности.
-32 дюйма для лучшей стабильности

Заполнение должно быть в порядке при гироиде 10%.
Используйте больше стен для большей прочности. Я предлагаю не меньше 4.

PETG — мой выбор, если у вас нет входящего в ком��лект принтера.
ABS был бы идеален с точки зрения долговечности.
Не стесняйтесь экспериментировать с материалами на основе углеродного волокна для получения сверхлегкого веса.

Я сделаю адаптер для ног, с помощью которого вы сможете прикрепить ноги к земле, чтобы сделать его более устойчивым к опрокидыванию.

У меня также есть версия, поддерживающая катушку, и версия со встроенной катушкой. Я надеюсь со временем доработать и загрузить их.
