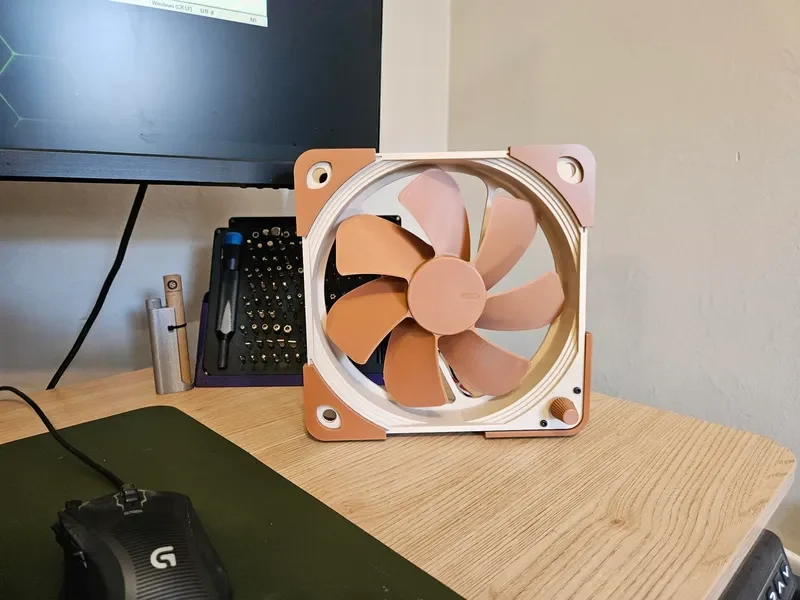

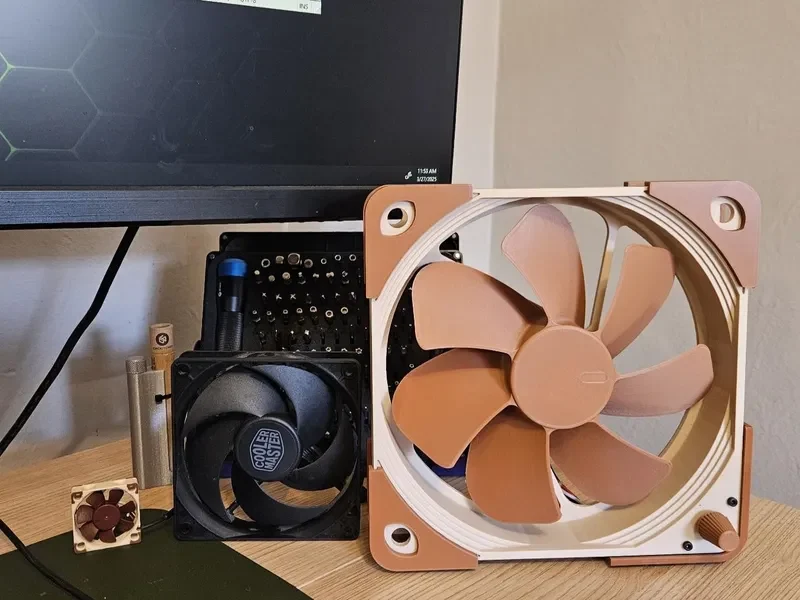

Настольный вентилятор Not-ctua

Отказ от ответственности: этот проект предполагает, что вы разберете работающее электронное устройство. Делайте это на свой страх и риск!

У меня возникла идея, что мне нужен вентилятор Noctua, но у меня нет принтера, который позволил бы воплотить мои мечты в реальность. На данный момент подойдет настольный вентилятор.

Здесь используется двигатель от дешевого вентилятора Black and Decker вместе с крепежными винтами. Я думаю, что многие другие дешевые фанаты используют этот мотор. Я узнал, что у меня есть еще один вентилятор с таким же двигателем. Вентилятор можно снять с помощью плоской отвертки.

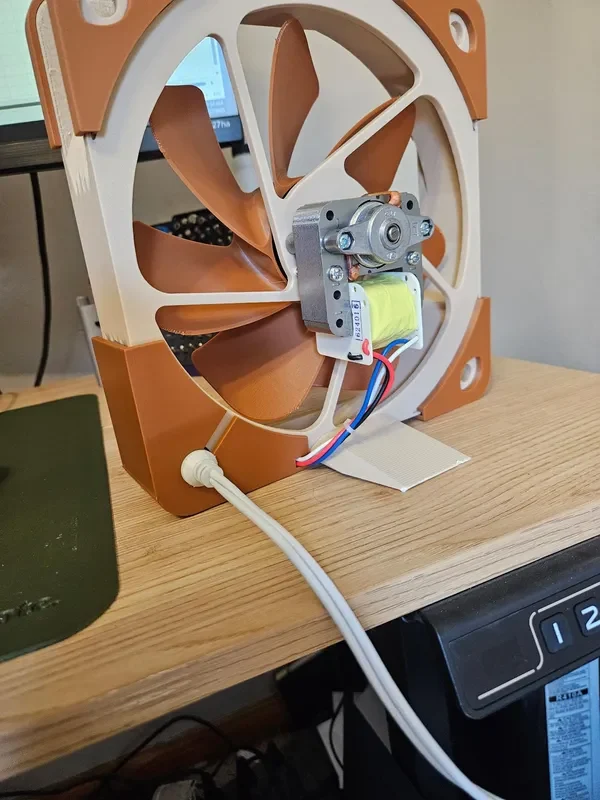

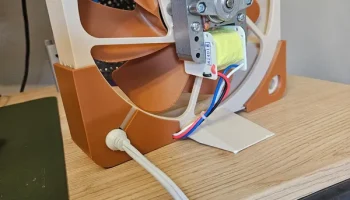

Двигатель крепится с помощью винтов, которыми двигатель крепится к вентилятору, через отверстия, которые находятся непосредственно под «рычагами» двигателя и ввинчиваются прямо в заднюю часть вентилятора.

Двигатель нагревается без воздушного потока, поэтому убедитесь, что лопасти прикреплены во время работы, чтобы обеспечить охлаждение.

Судя по моим тестам, температура двигателя никогда не превышает 100, а винты и «руки» двигателя не нагреваются намного выше температуры окружающей среды (6 часов постоянной работы).

Лопасти вентилятора имеют фрикционную посадку, но если они слишком ослаблены, есть место для шестигранной гайки и болта М3, чтобы затянуть их.

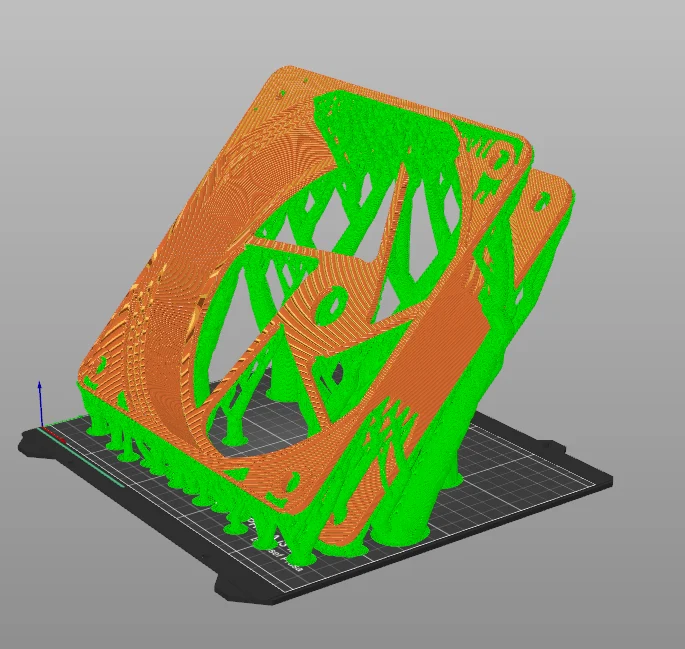

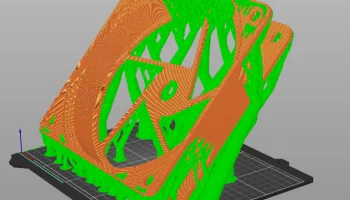

Чтобы распечатать это на Prusa MK3+ вплоть до базовой верси��, я рекомендую использовать файл 3mf, чтобы получить правильную ориентацию печати, поскольку вентилятор длиннее оси Y.

Я рекомендую печатать тело с 50% прочности, а остальное можно печатать с 15% по умолчанию. Сзади также имеется ножка, которая предотвращает падение назад и обеспечивает хороший наклон. Существует узкая версия стопы, которую вы не сможете снять, поэтому я рекомендую более свободную, если вы хотите ее изменить.

Переключатель крепится двумя болтами и гайками M3, а шнур удерживает заднюю панель на месте.

Это все еще в стадии разработки. Возможно, в будущем я попытаюсь придумать лучший способ крепления крышки.
