В основном пресс для термофиксации с 3D-печатью........
Этот пресс для вставок с термофиксацией разработан с учетом экономичности, но при этом является функциональным инструментом. Большинство необходимых компонентов можно распечатать, а 6-миллиметровые стержни можно взять из старых лазерных картриджей с тонером. В зависимости от картриджей вы можете найти стержни диаметром 6 или 8 мм. Другие детали, возможно, уже есть в вашем ящике с запчастями, а подшипники LM6UU очень недороги.
Части:
Для сборки вам понадобится:
Печатные детали
Паяльник Yihua 947-1 60 Вт, 1 шт.
4 линейных вала размером 6 x 244 мм.
Минимум 4 линейных шарикоподшипника LM6UU (8 штук предпочтительнее для повышения устойчивости)
2 винта M3x12 мм.
4 шт. Винты M3x10 мм
2шт гайки M3
Шайбы М3 2 шт.
5 шт. пружин сжатия (внутренний диаметр 6 мм x внешний диаметр 8 мм), длина 4-25 мм
Резиновые ножки 3M T4000, 4 шт.
пара стяжек
Для деталей напечатайте следующее:
1 x Heat_Set_insert_press_full.3mf
Настройки печати
Вот рекомендуемые настройки:
Материал: ПЭТГ
Высота слоя: 0,25 мм
Процент заполнения: 40%
Тип заполнения: Прямолинейное
Периметры: 4
Сплошные верхний/нижний слои: 5
Поддерживает: НЕТ
Сборка
Запрессуйте линейные подшипники в корпус разъема Z_Y_ и убедитесь, что они находятся на одном уровне с корпусом.
Запрессовать линейные валы в опорную плиту
Впрессуйте линейные валы в Soldering_Iron_Holder_Part_2.
Наденьте пружины на один из линейных стержней опорной плиты (сложите их стопкой).
Вставьте гайки M3 в зажим.
Вставьте шайбы в Clamp_part2.
Вставьте винты M3x12 мм в Clamp_part2.
Скрутите детали Clamp_part2 и Clamp вместе.
Сделайте то же самое с другим
Сдвиньте собранные детали линейного вала вместе с соединителем Z_Y_.
Наденьте зажимы на каждый из концов оси линейного рельса.
Затяните винты М3.
Вставьте винты M3x10 мм в держатель паяльника.
Вставьте паяльник в Soldering_Iron_Holder_Part_2.
Поместите Soldering_Iron_Holder на паяльник и затяните винты.
Используйте стяжки, чтобы закрепить шнур питания к паяльному_железу_держателю_детали_2 и к зажиму оси Z.
Готово!

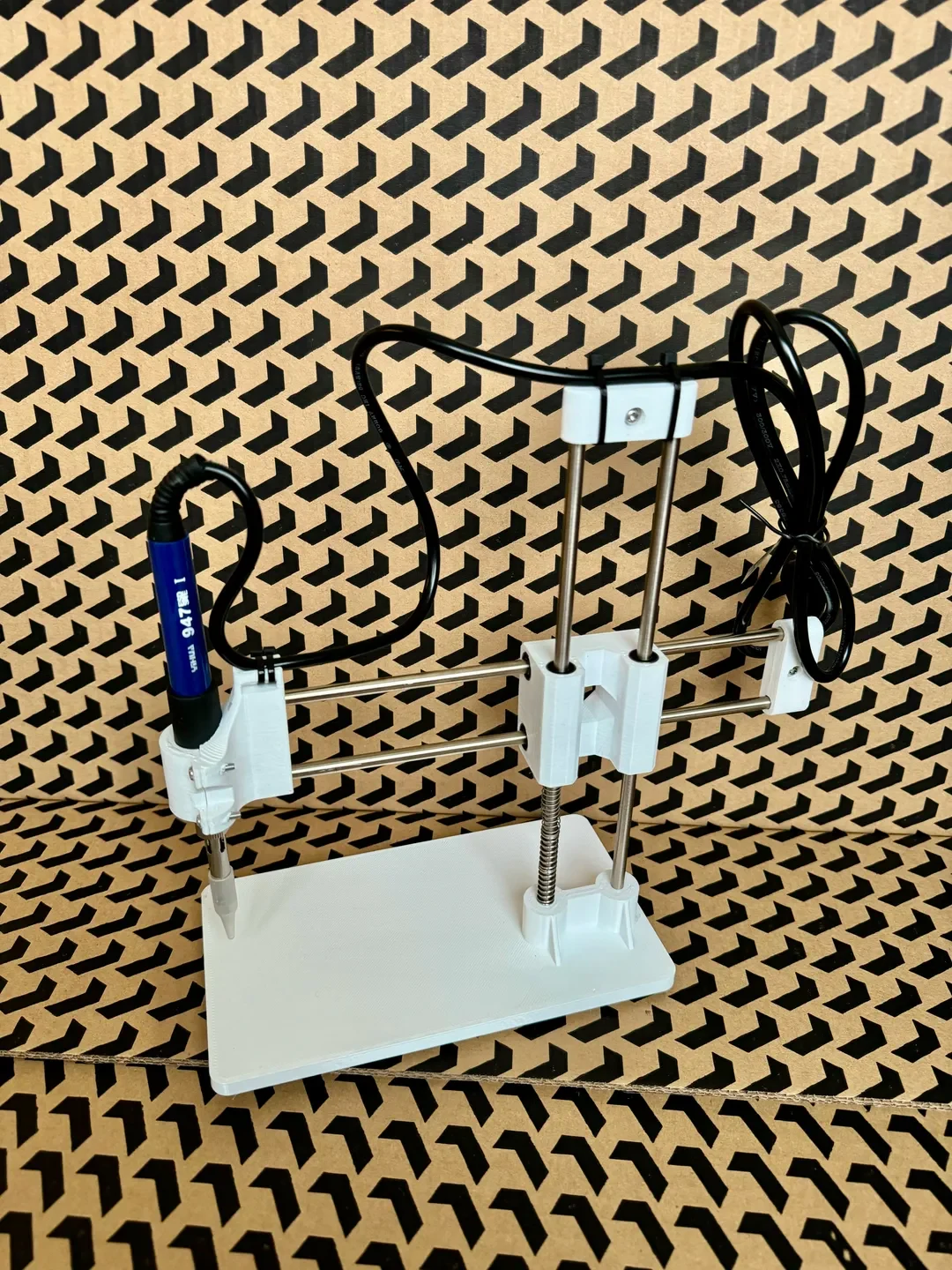

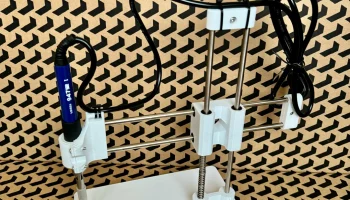

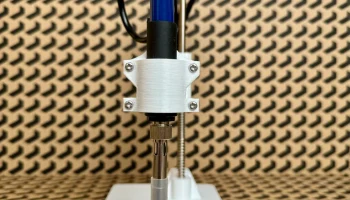

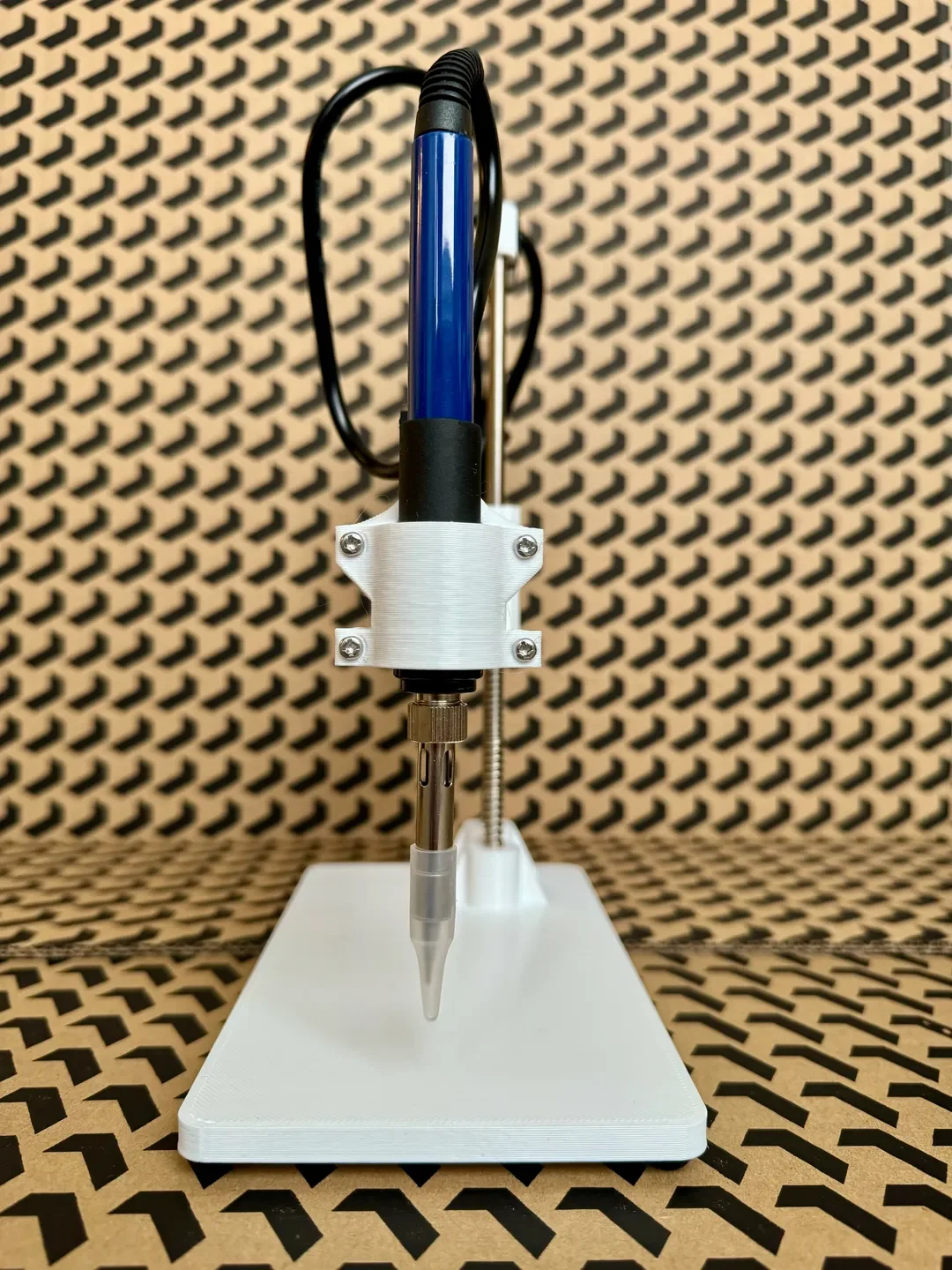

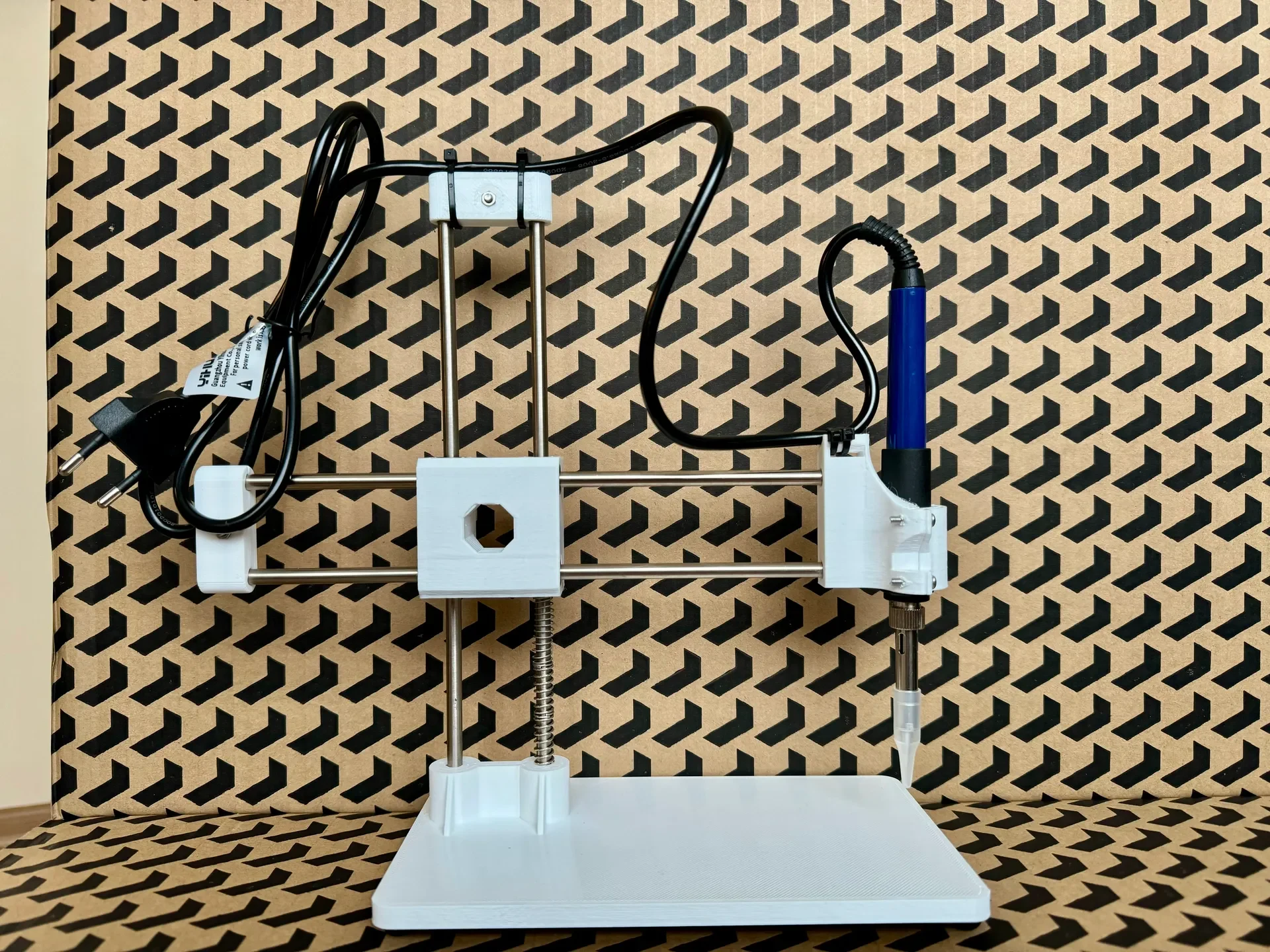

Для справки см. фотографии собранного пресса.
