Держатель матрицы - задняя бабка токарного станка (экспер..
ПРИМЕЧАНИЕ. Я счел необходимым усилить часть этой конструкции. Я рекомендую использовать улучшенную версию ниже вместо этой:
https://www.printables.com/model/75269-die-holder-lathe-tailstock-improved

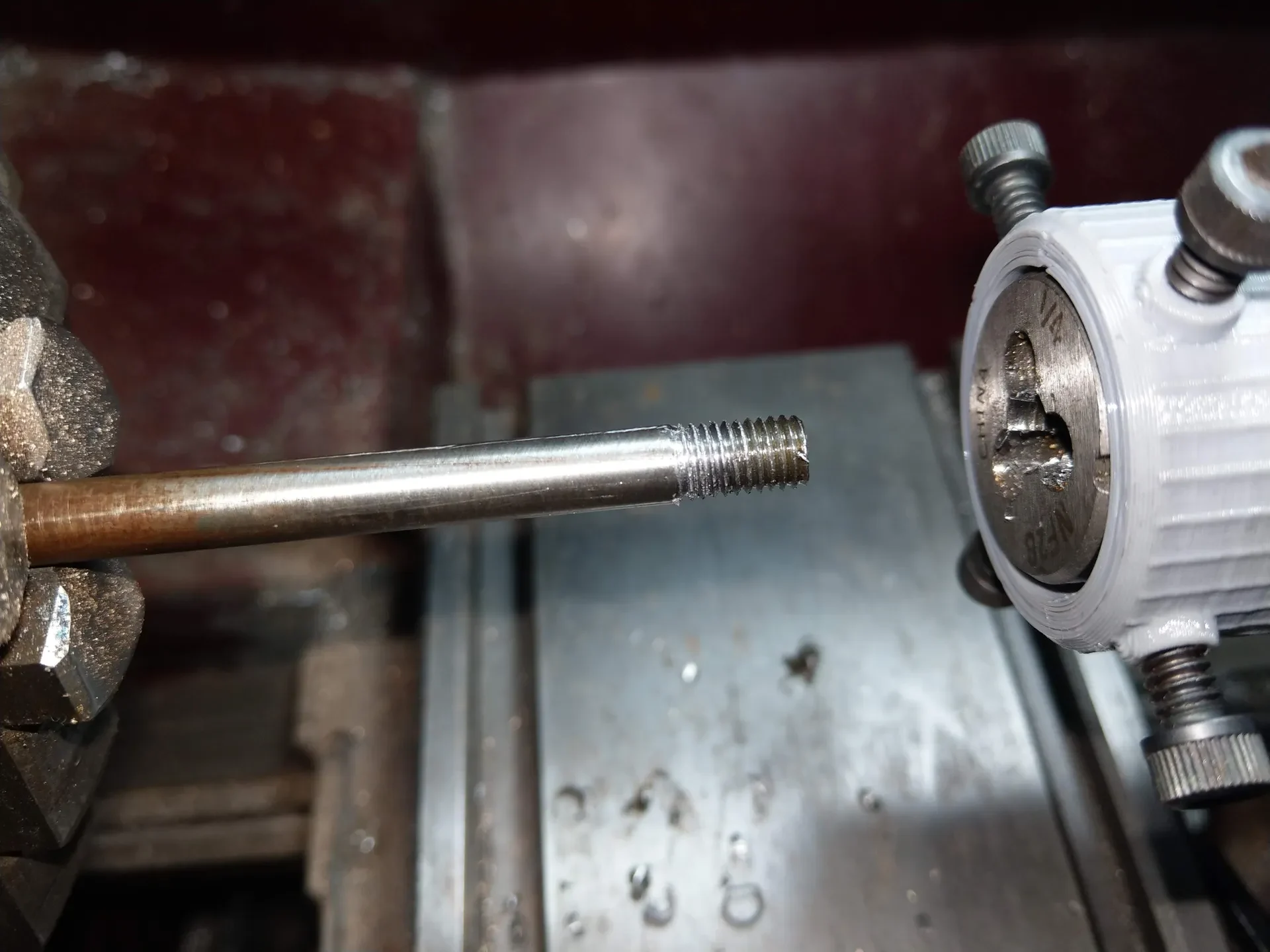

Этот принт помечен как экспериментальный, потому что я пока понятия не имею, насколько хорошо он выдержит использование. На данный момент (19 марта 2020 г.) я успешно использовал его один раз, чтобы нарезать резьбу 1/4 дюйма -28.

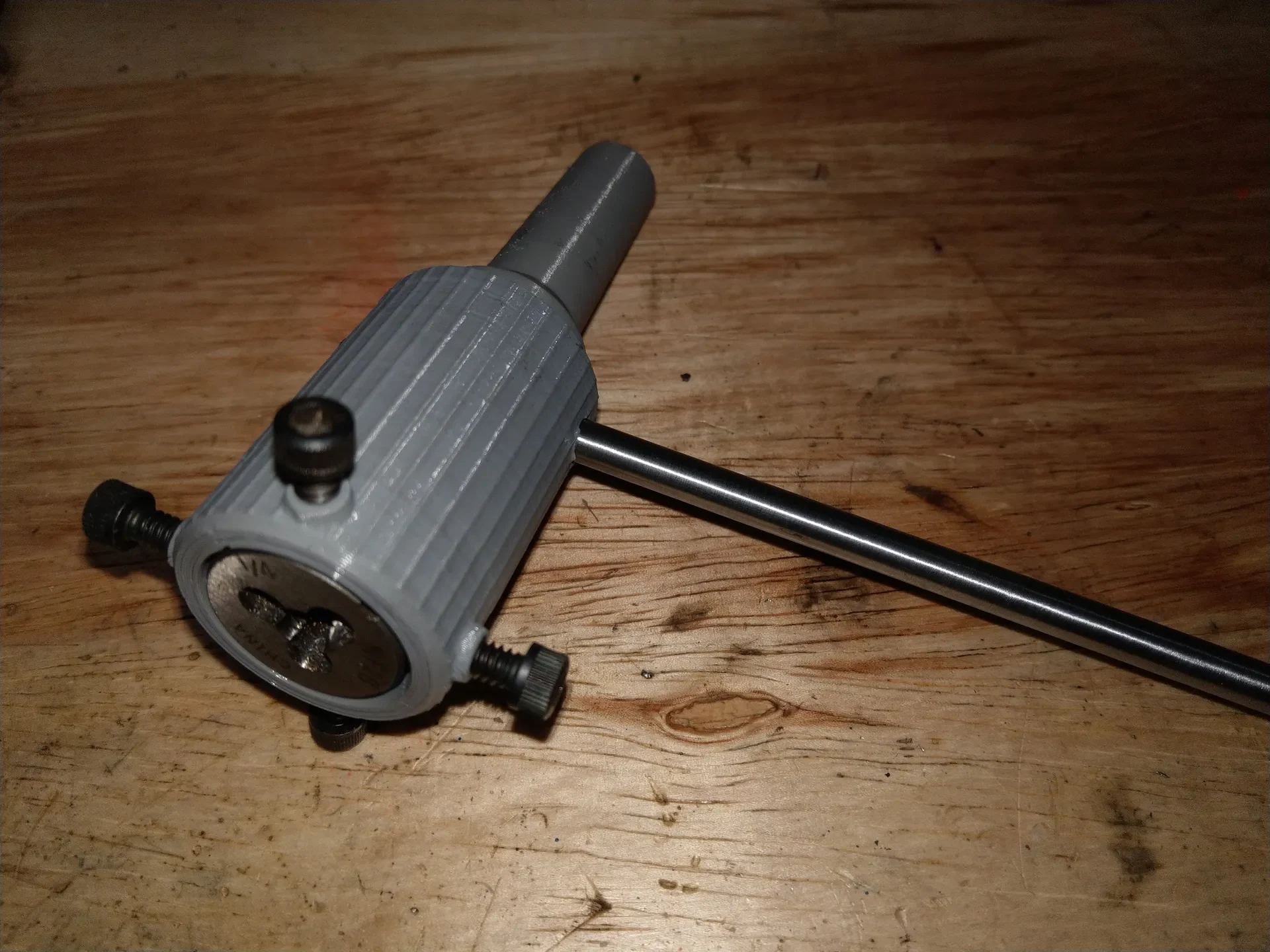

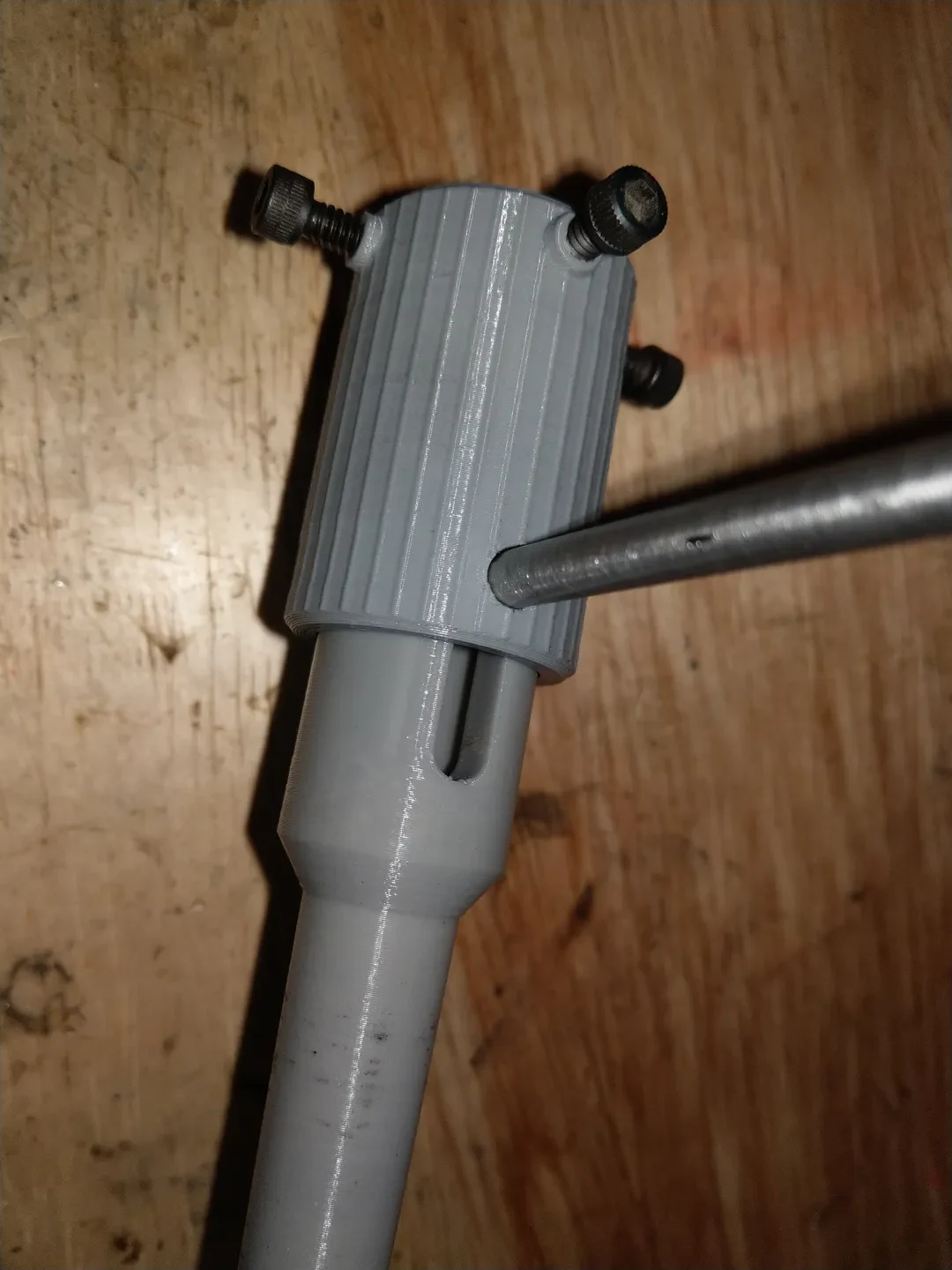

Этот держатель матрицы предназначен для работы с круглыми плашками для нарезания резьбы диаметром 1 дюйм и задней бабкой токарного станка с конусом MT2. Секция держателя матрицы имеет четыре отверстия, в которых следует нарезать резьбу № 10-24 для винтов, удерживающих матрицу (для этого я использовал SHCS 1 дюйм). Металлический стержень 1/4 дюйма используется в качестве рычага для предотвращения вращения (полностью протолкните металлический стержень через втулку, чтобы он вошел в оба отверстия).

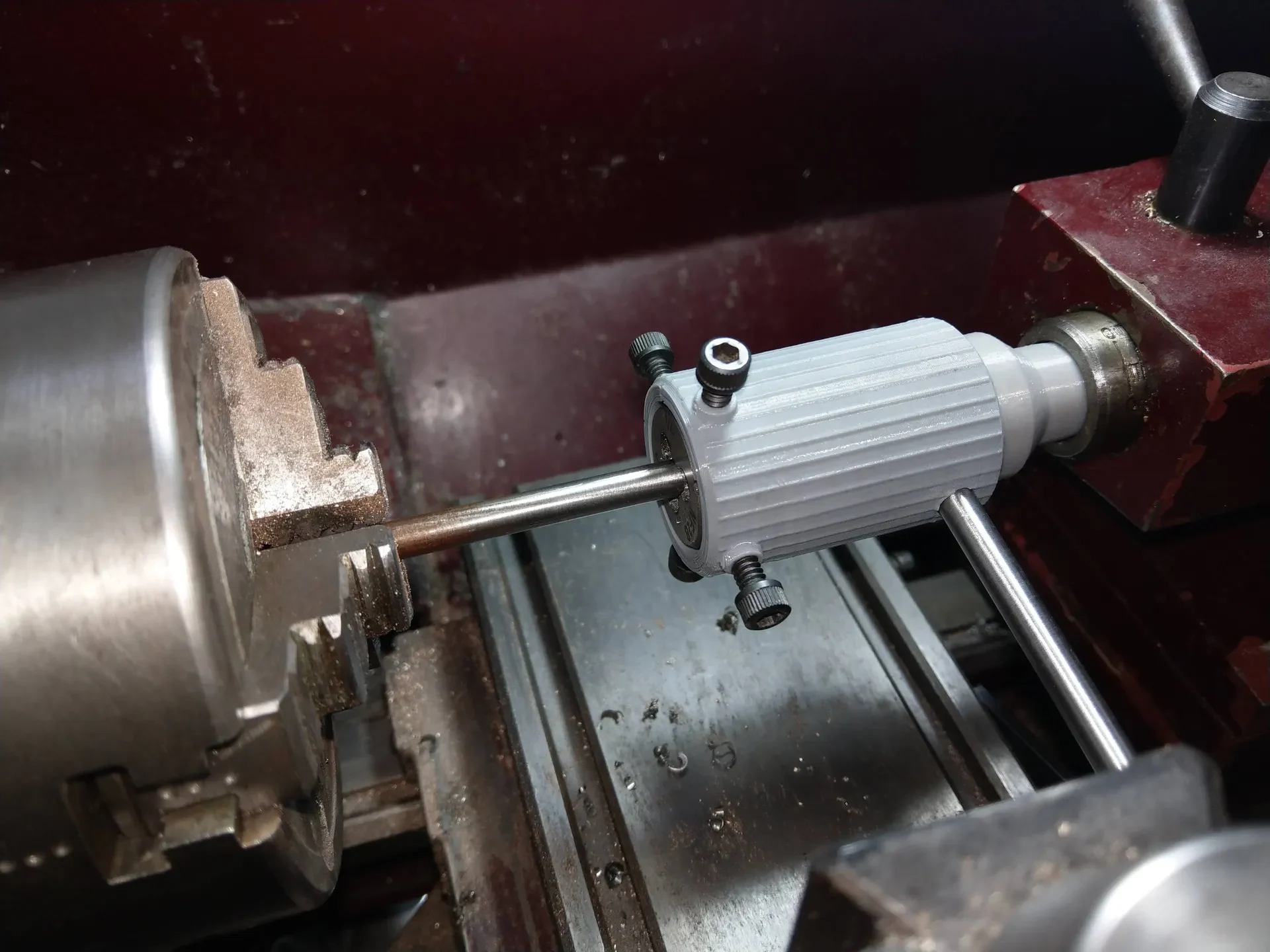

Он НЕ предназначен для использования под напряжением. При использовании держатель матрицы должен быть установлен в задней бабке, а деталь, на которую будет нарезана резьба, удерживается в патроне токарного станка, который поворачивается вручную.
Как ясно из спецификаций, он предназначен для токарного станка дюймовой системы, но если кому-то нужна метрическая версия, пришлите мне сообщение, и я посмотрю, что можно сделать.
Примечание. Этот принт был вд��хновлен видео Мариуса Хорнбергера (хотя в итоге я выбрал совсем другой дизайн):

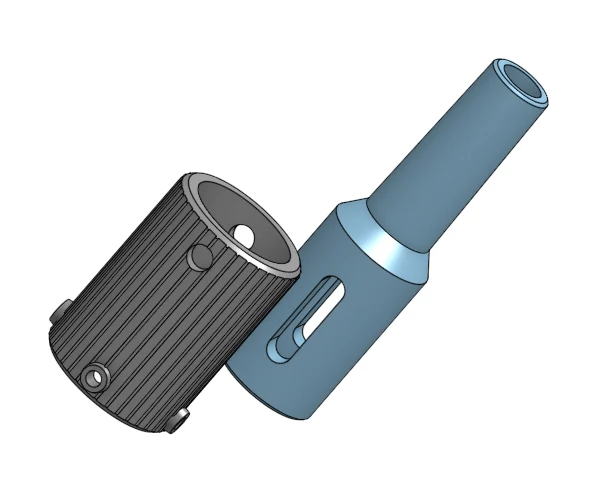

Файлы 3D CAD OnShape для этой детали можно найти здесь:
https://cad.onshape.com/documents/a005466671b43e43d4a3ff10/w/461842dfa1330f164da3d1b7/e/62692e820537afe3eb64b335
Распечатать инструкции
Моя тестовая версия была напечатана из PLA, который пока кажется достаточно прочным.

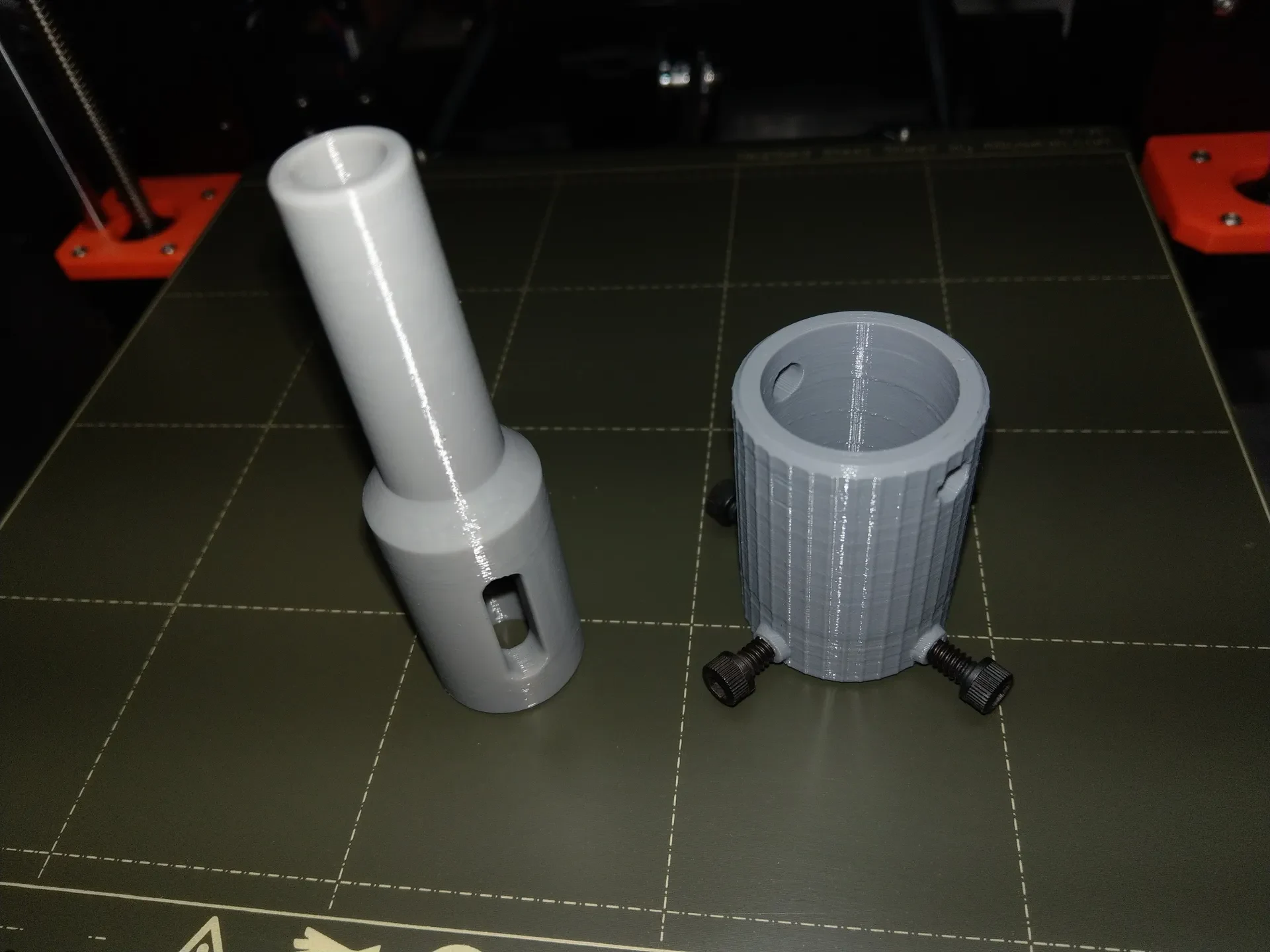

Есть две части:
держатель штампа — втулка, которая на самом деле удерживает штамп.
опора — часть, которая крепится к задней бабке и поддерживает держатель матрицы.
Обе части печатаются с периметром, равным 12; в результате получается сплошная печать со 100% заполнением, поэтому настройка заполнения не имеет значения.
Держателю штампа требуются опоры.
Опорная часть не нуждается в опорах, но для прилегания кровати рекомендуется использовать козырек. Я также увеличил температуру нити на 5 градусов, что дало лучшие результаты для той нити, которую я использовал.
