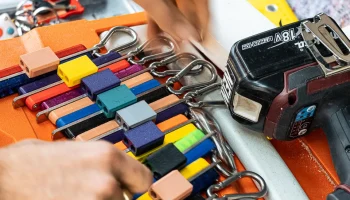

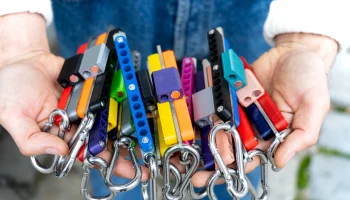

ДЕРЖАТЕЛЬ ДЛЯ БИТ (для отверток 1/4 дюйма!)........
привет тебе!
Я разработал этот держатель бит в 2021 году и подумал, что, наконец, могу поделиться им с Интернетом!

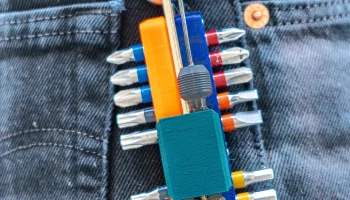

Держатель бит вмещает до 20 бит (4х5), две длинные насадки и магнитный держатель бит для отвертки.
примечания по печати:
ПЭТ-Г 100%!
Допуски шестигранников жесткие, но если ваш принтер готов к этому, биты будут плотно прилегать и фиксироваться на месте с помощью маленьких магнитов!
Если в вашем принтере первый слой установлен слишком ровно на нагревательном столе, вам, вероятно, придется пошевелить кусочки, но, как я полагаю, они вполне встанут в размер.
В остальном печать проста: я не использую подставок и удаляю часть спагетти вручную, прокручивая небольшое сверло диаметром 3 мм через отверстия, и это работает отлично!
примечания по сборке:
Вам понадобится:
10x5*3 мм неодимовые дисковые магниты
3 неодимовых дисковых магнита 8*5 мм
3 винта с головкой цилиндра m3x20 мм
3x м3 плоская гайка
какой-то карабин
твои кусочки!
Сборка:
Вставьте все 10 магнитов размером 5*3 мм в среднюю полоску, используя немного моментального клея на случай, если некоторые не прижмутся.
прикрепите левую и правую стороны держателя бит с помощью крепежных винтов и гаек.
прижмите магниты 8*5 к боковому корпусу, как показано ниже:
Прикрепите боковой корпус к основному собранному корпусу, используя большое количество мгновенного клея. Не волнуйтесь, если какая-либо часть вашего держателя бит сломается, вы можете снять приклеенную боковую часть корпуса, отремонтировать и переклеить, все работает хорошо!
Прикрепите карабин по вашему выбору и вставьте биты!
Все готово!
дополнительные примечания:
Быстросъемные держатели бит с более толстыми втулками не подойдут, поскольку они мне не нравятся и я не интегрировал их для совместимости с моей конструкцией.

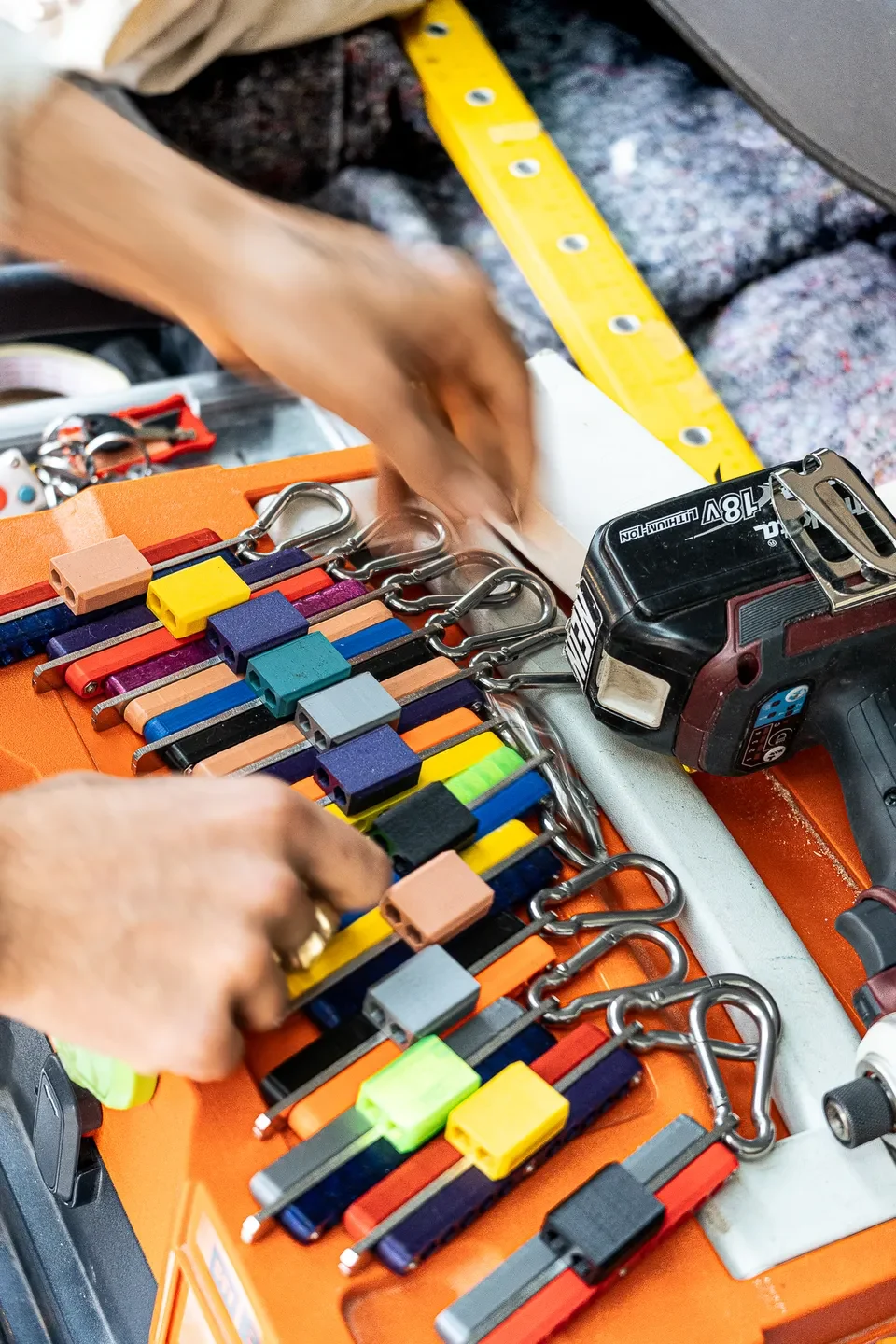

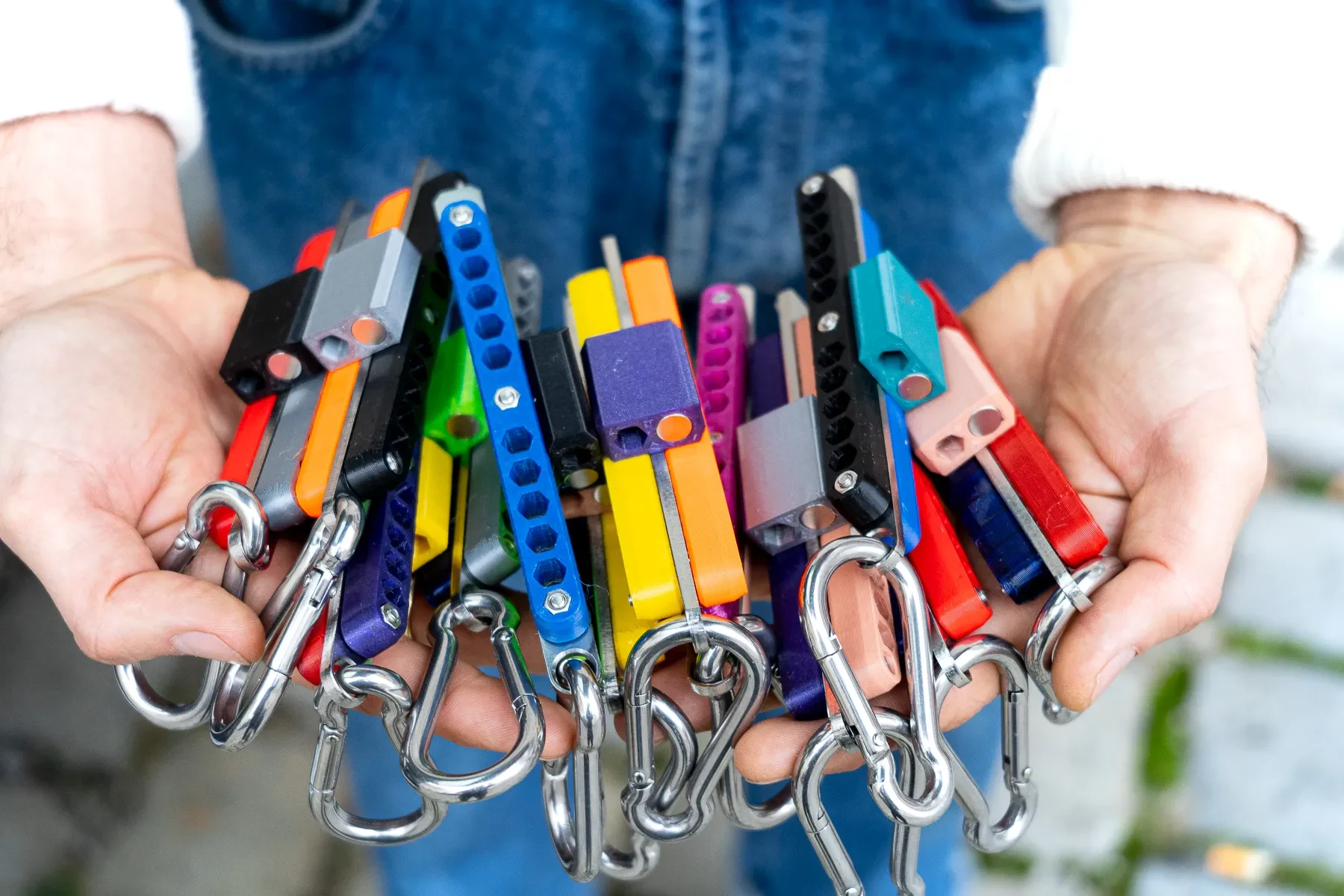

В прошлом году я изготовил 50 держателей бит со средней частью, вырезанной лазером из 3-миллиметровой нержавеющей стали для долговечности. Они красивы и действительно на 100% функциональны. Если вы решите сделать то же самое, обязательно закажите магниты 5*3 заранее, чтобы вы могли точно измерить их, поскольку их фактический диаметр не составляет 3 мм. При создании dxf из файла stl обязательно отрегулируйте допуски отверстий диаметром 3 мм соответствующим образом и поговорите со своим специалистом по лазерной печати, чтобы избежать проблем с зазором! Мы сделали три тестовых версии и обработали деталь лазером, чтобы можно было запрессовать магниты.
версия без ЧПУ (со средней частью, напечатанной FDM, работает так же хорошо, но, к сожалению, вы не сможете использовать среднюю полоску для открытия бутылок! Вы можете попробовать, но я бы не рекомендовал это. Отверс��ие для карабина может со временем сломаться, хотя я использовал его около полугода без сбоев, прежде чем перейти на нержавеющую сталь.
Если у вас возникли проблемы со сборкой, оставьте комментарий, я вам отвечу!
Спасибо, приятной работы!
