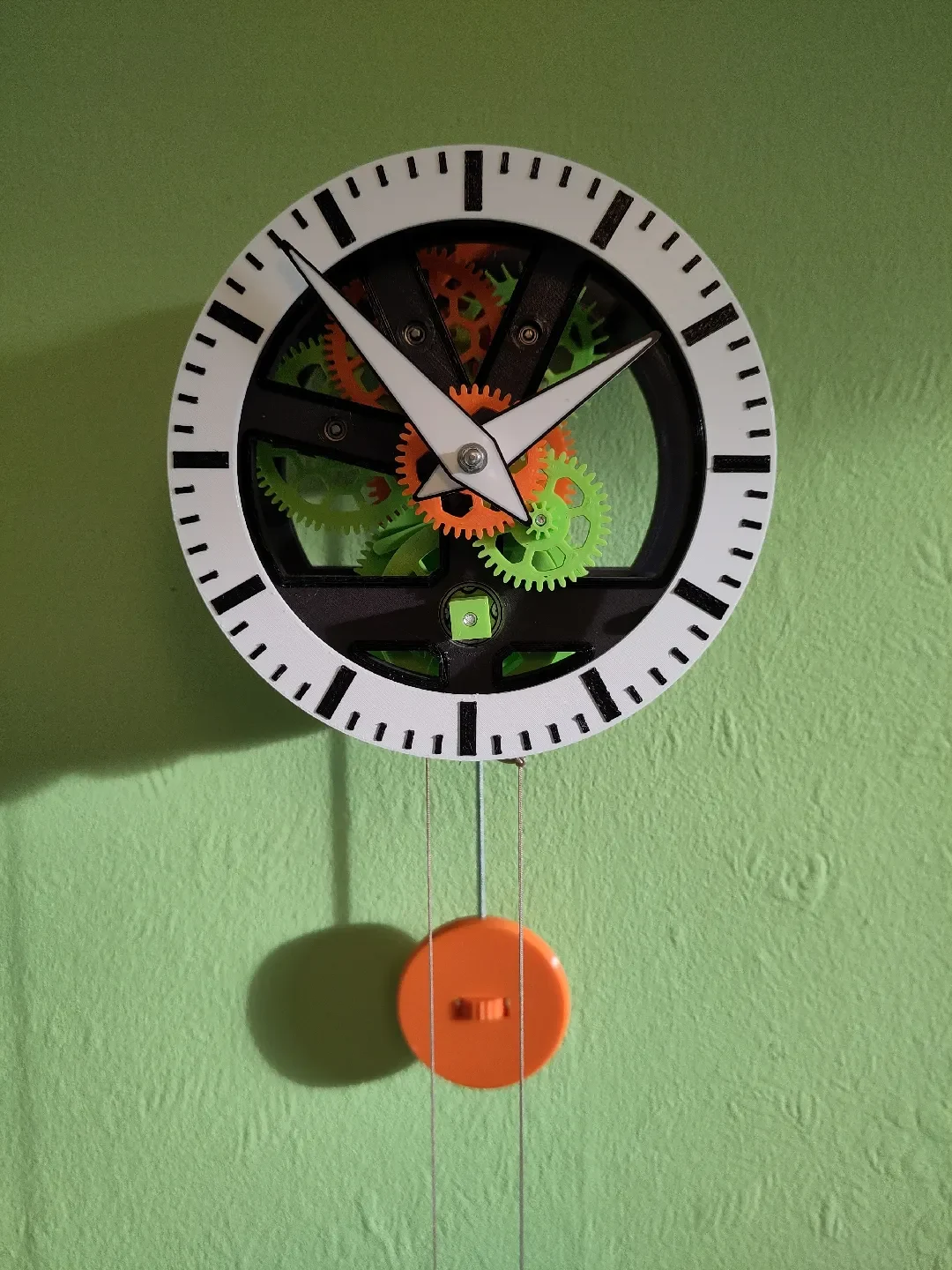

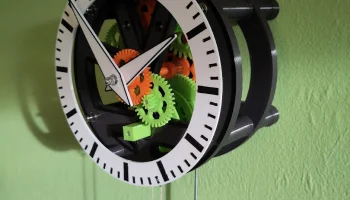

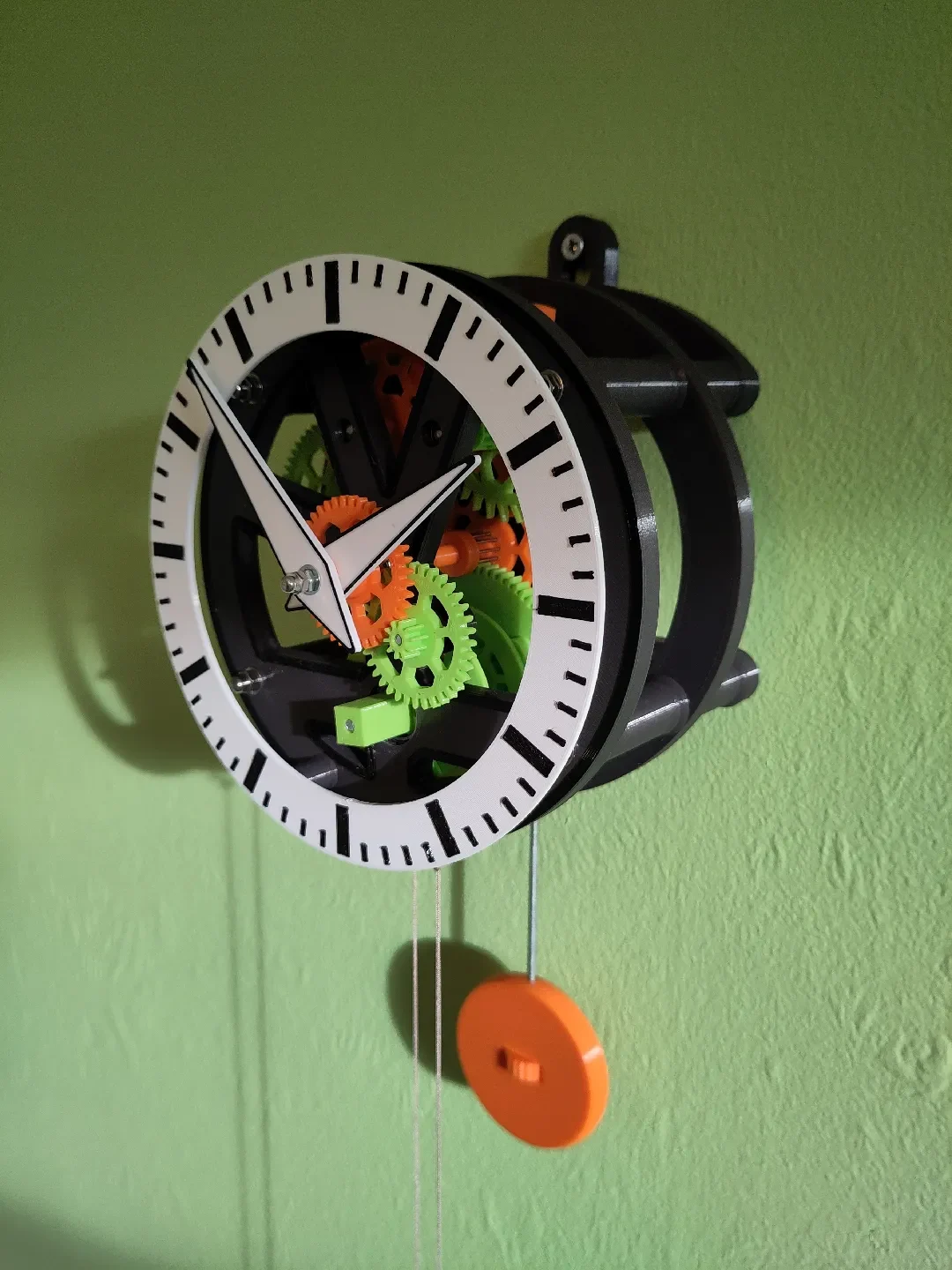

Маленькие маятниковые часы на восемь дней........

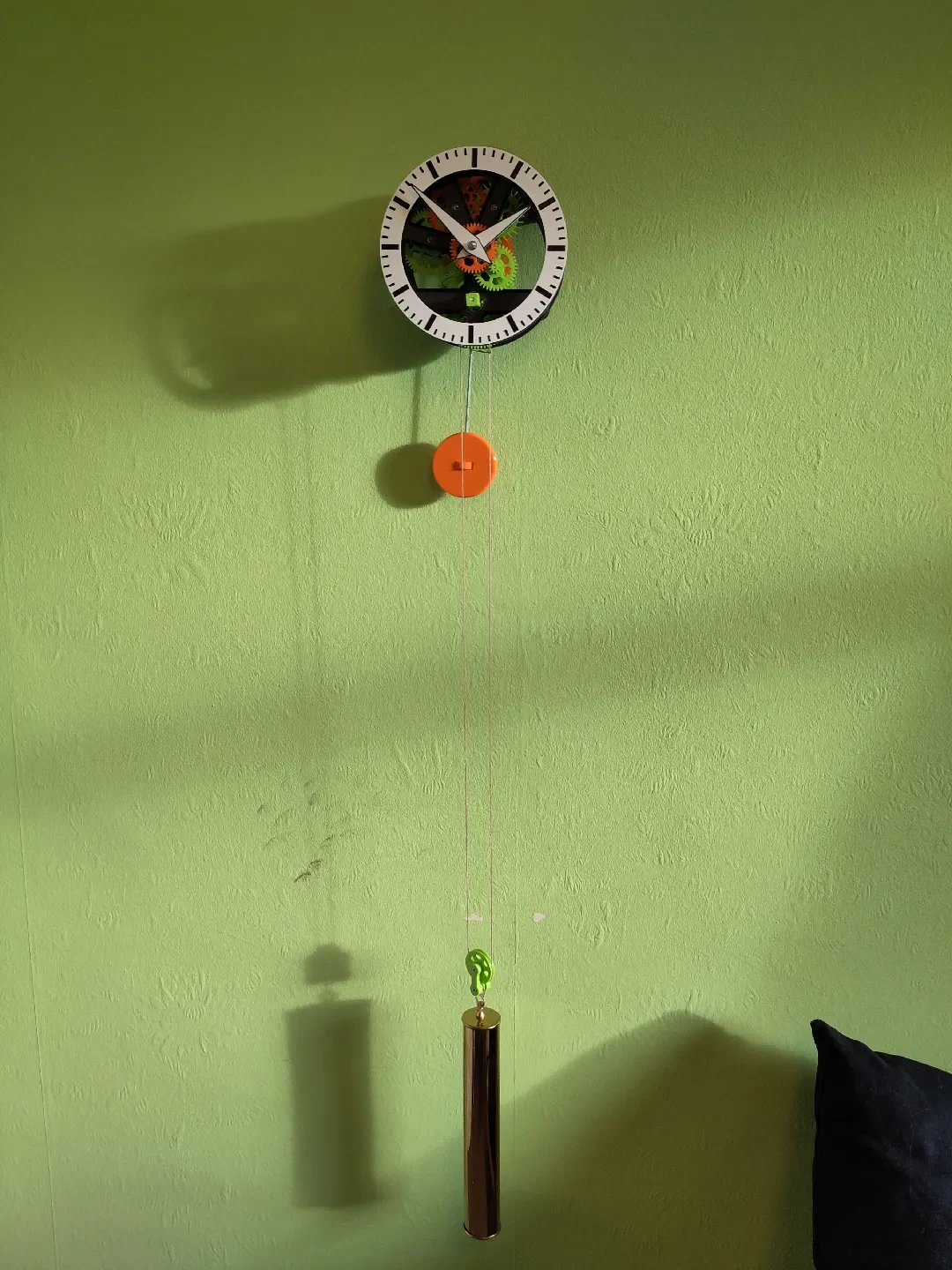

Это восьмидневные маятниковые часы, поэтому их необходимо заводить раз в неделю. Груз массой 2 кг падает с высоты 1 метр, чтобы привести часы в действие. Период маятника равен 1 секунде, поэтому часы тикают каждые полсекунды.

Подробные инструкции по печати и сборке находятся в прилагаемом PDF-файле «wall_lock_40.pdf».

Обновление: мой эксперимент с использованием PLA для часов не увенчался успехом. Я рекомендую придерживаться PETG, пока не смогу продолжить расследование.

Это проект открытого оборудования, который распространяется под лицензией CERN-OHL-S v2. Это означает, что вы вольны делать с ними все, что хотите: производить, продавать, отдавать, но вы должны предоставить исходный код часов вместе с физическими часами на тех же условиях. Для тех, кто знаком с программным обеспечением, это похоже на GPL, но для аппаратного обеспечения. По какой-то причине этой опции нет в Printables.

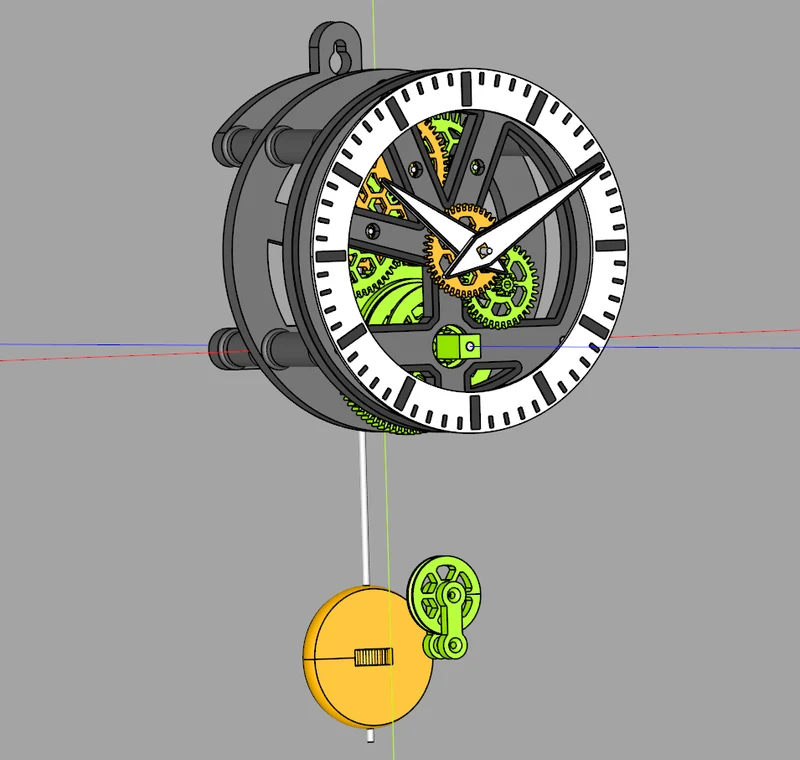

Проект написан на Python и использует CadQuery для создания 3D-моделей. Исходный код доступен на GitHub: https://github.com/MrBunsy/3DPrintedClocks. Я написал это в качестве эксперимента с настраиваемыми часами — библиотеку Python можно использовать для генерации широкого спектра типов часов.

Я напечатал большую часть своих часов полностью из PETG, �� самые старые из них работали без проблем уже три года. Однако в качестве эксперимента эти часы были напечатаны из PLA и, похоже, работают нормально, но я не знаю, насколько хорошо они прослужат в течение длительного времени. Независимо от используемого материала, ваш принтер должен быть хорошо откалиброван и способен печатать чистые и прочные отпечатки, чтобы шестерни работали надежно.

Нарезка
Крайне важно правильно нарезать шестерни, поскольку любое дополнительное трение, возникающее из-за артефактов печати, серьезно повлияет на надежность часов. Я использовал покраску швов шестерен, чтобы швы не начинались на зубьях, пружинах или поддонах якоря.

Почти все должно быть прочным, поэтому я нарезал 3 слоя по периметру, 6 нижних и верхних слоев. Если у вас сопла большего размера, я бы рекомендовал печатать пластины и стойки толщиной 0,6 мм.

В прилагаемом PDF-файле приведены подробные инструкции по печати для каждого компонента, инструкции по сборке и несколько советов по настройке надежной работы часов.

Примечание о подшипниках

В этих часах используются шарикоподшипники. Они поставляются со смазкой, и при таком использовании для работы часов потребуется более 4 кг. Вместо этого я рекомендую обезжи��ить маленькие (3x10x4 мм) шарикоподшипники и смазать их синтетическим моторным маслом. Я использую две капли 0W-40 на каждый подшипник. Оставьте самый свободный ход для самого высокого уровня зубчатой ​​передачи (также буквально самого высокого уровня на этих часах).

Я экспериментировал с работой подшипников из нержавеющей стали всухую, но безуспешно. Я рекомендую шарикоподшипники из хромированной стали. Я использую высококачественные подшипники EZO для маятника и спускового колеса, а также дешевые подшипники для остальных часов.

Я обезжириваю подшипники, оставляя их в банках с изопропиловым спиртом, вращая их внутри IPA с помощью пинцета и заменяя IPA каждый день до тех пор, пока не останется видимой смазки, которую нужно удалить. Перед смазыванием тщательно высушите подшипники. В случае успеха вращение свободно.

Подшипники большего размера расположены дальше в поезде, где крутящий момент больше, поэтому трение оказывает меньшее влияние. Их можно оставить с исходной смазкой.

Полный список запчастей

— 1 подшипник 15x24x5
— 10 подшипников 3х10х4
— 1 подшипник 4x13x5
— 2150 x шнур толщиной 1,0 мм
— 1 крючок «Кукушка» толщиной 1 мм.
— 1 полугайка M2
— 1 гофрированная шайба M3
— 2 куполообразных гайки M3
— 3 полугайки M3
— 9 гаек M3
— 5 нейлоковых гаек M3
— 1 пружинная шайба M3
— 1 стержень с резьбой М3 240 мм.
��� 3 стержня с резьбой M3 56,8 мм.
— 1 стержень с резьбой M3 94,1 мм.
— 1 стержень с резьбой M3 94,8 мм.
— 1 гайка с накатанной головкой M3 (толщина 3,0 мм)
— 6 шайб M3
— 4 куполообразных гайки M4
— 4 гайки M4
— 4 стержня М4 97,3 (+ верхняя крепежная гайка) мм
— 1 стержень с резьбой M4 75,8 мм.
— 4 шайбы M4
— 5 крепежных винтов M2 (поддон) 6 мм
— 2 крепежных винта M3 (CS) 10 мм.
— 1 крепежный винт M3 (CS) 12 мм.
— 1 крепежный винт M3 (CS) 14 мм.
— 6 крепежных винтов M3 (CS) 18 мм.
— 5 крепежных винтов M3 (CS) 25 мм.
— 1 крепежный винт M3 (CS) 35 мм.
— 1 крепежный винт M3 (поддон)
