Трубное соединение

DIY, Самоделки

Источник:

www.printables.com

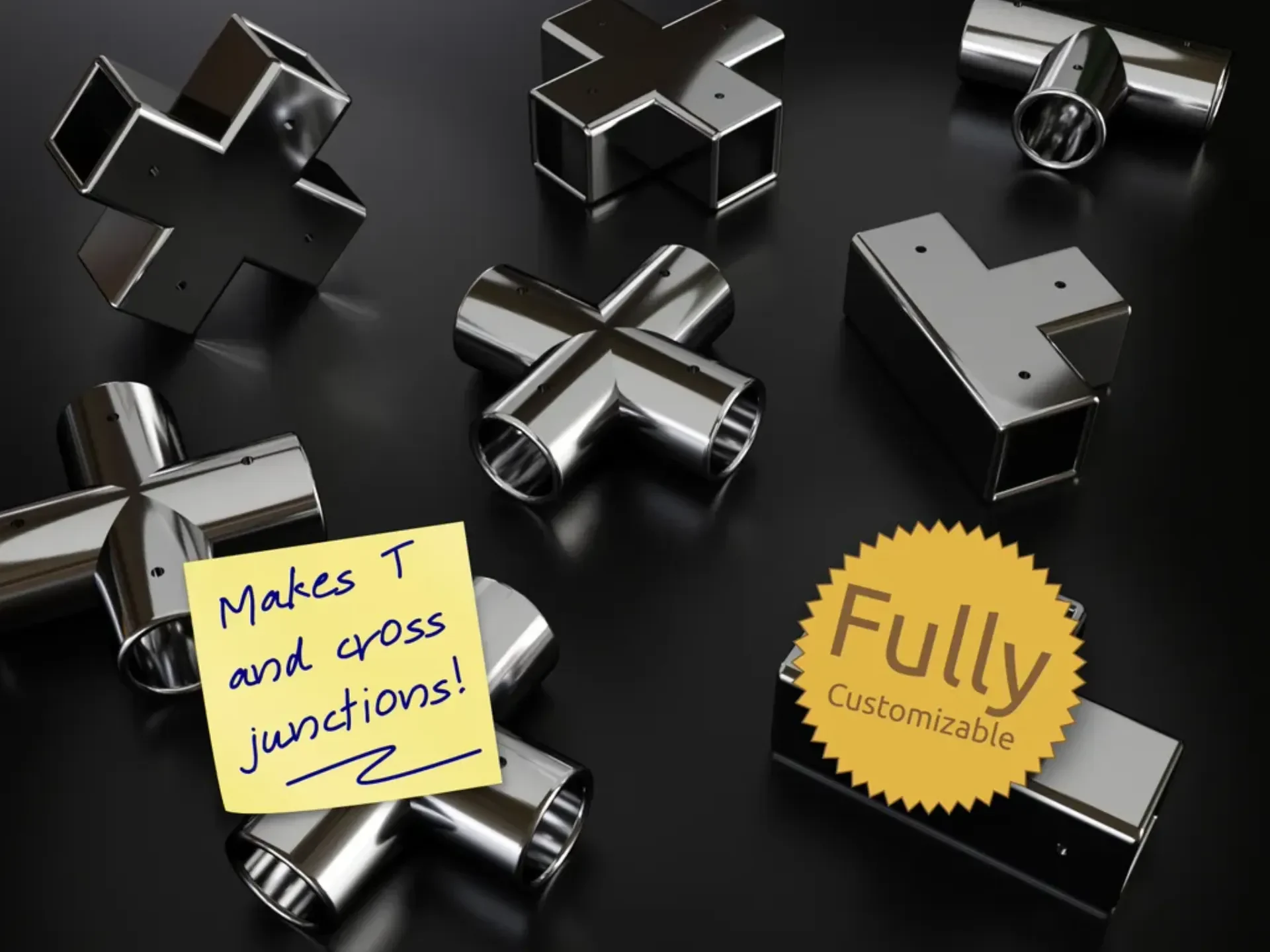

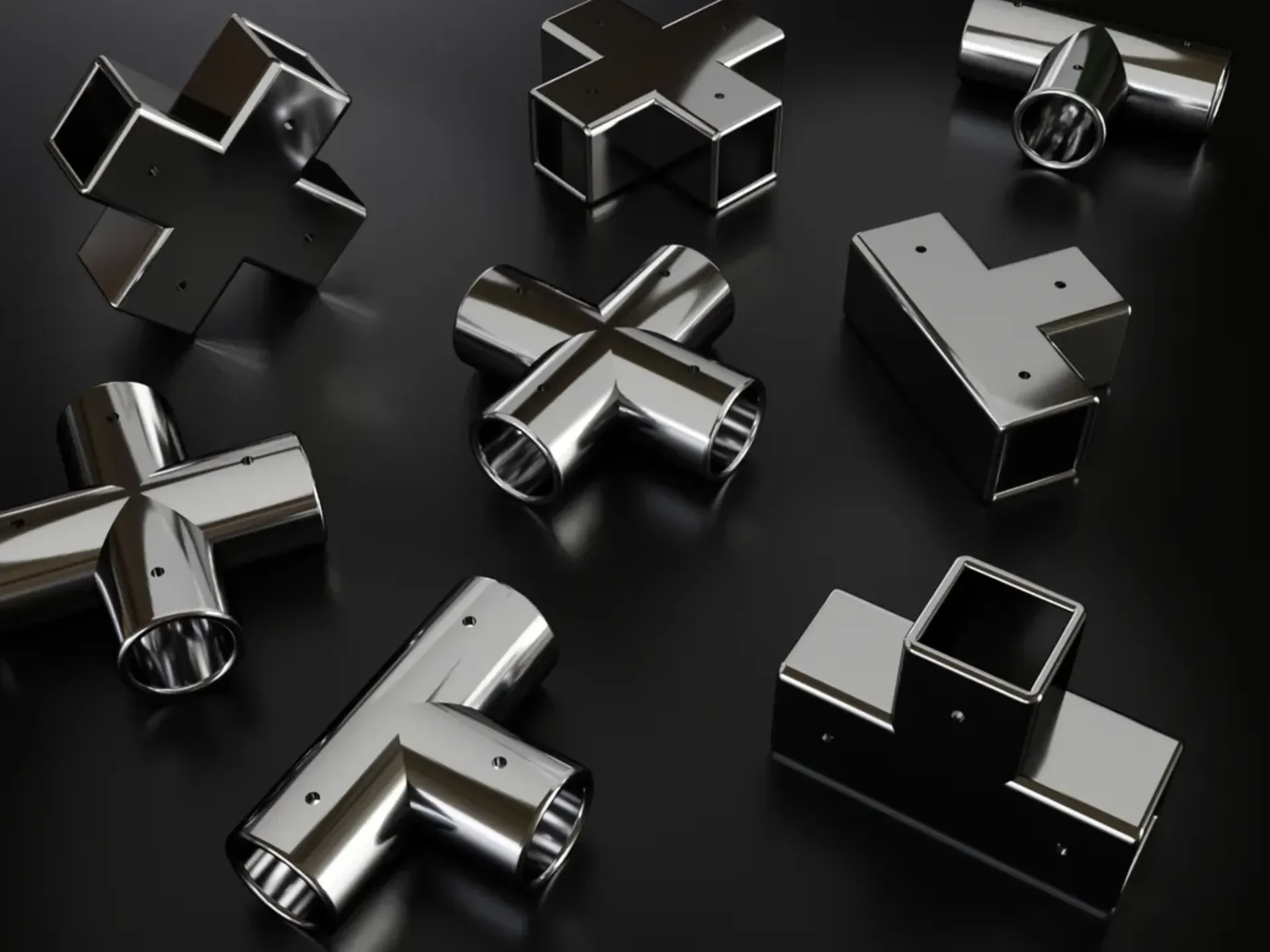

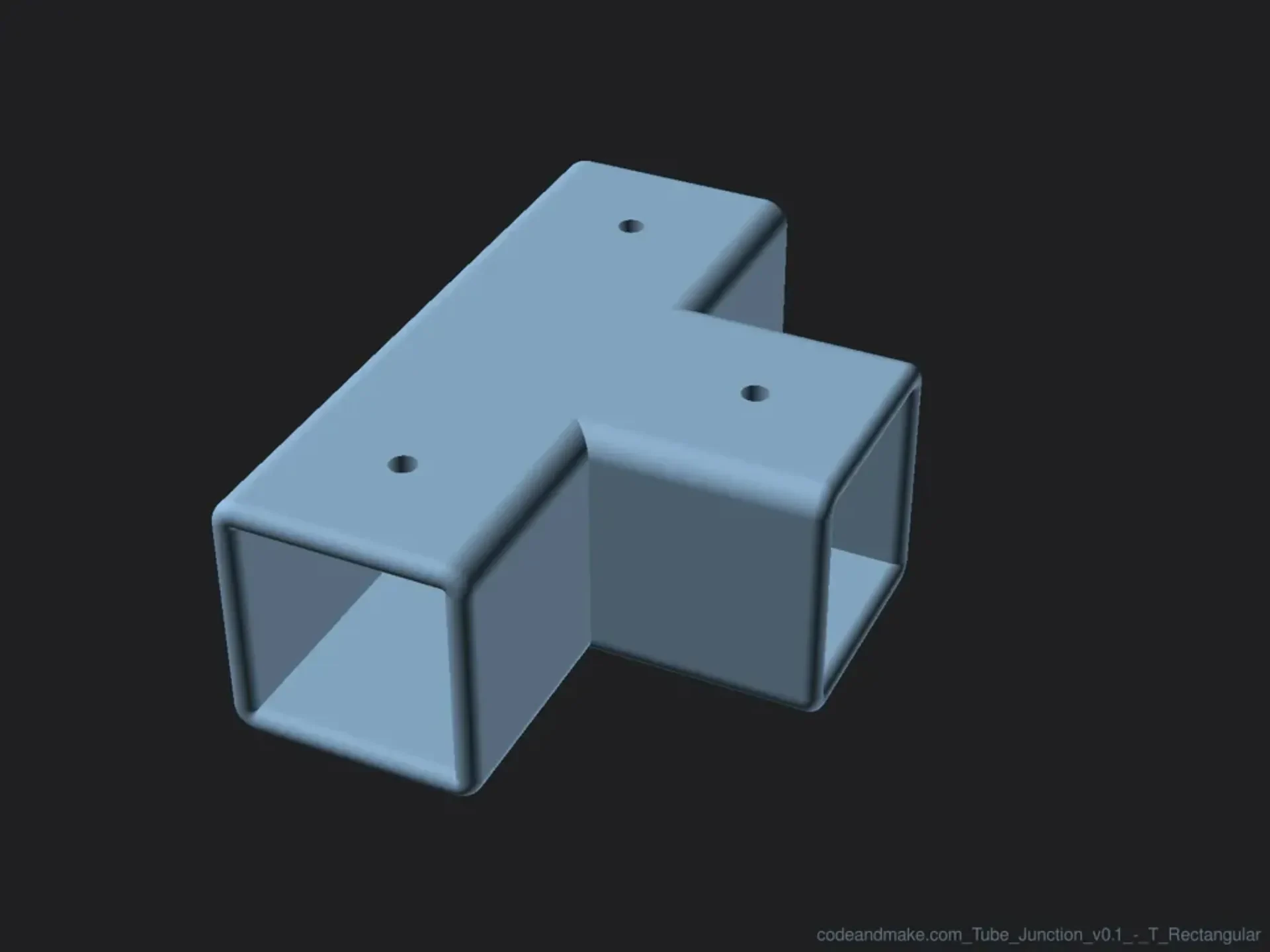

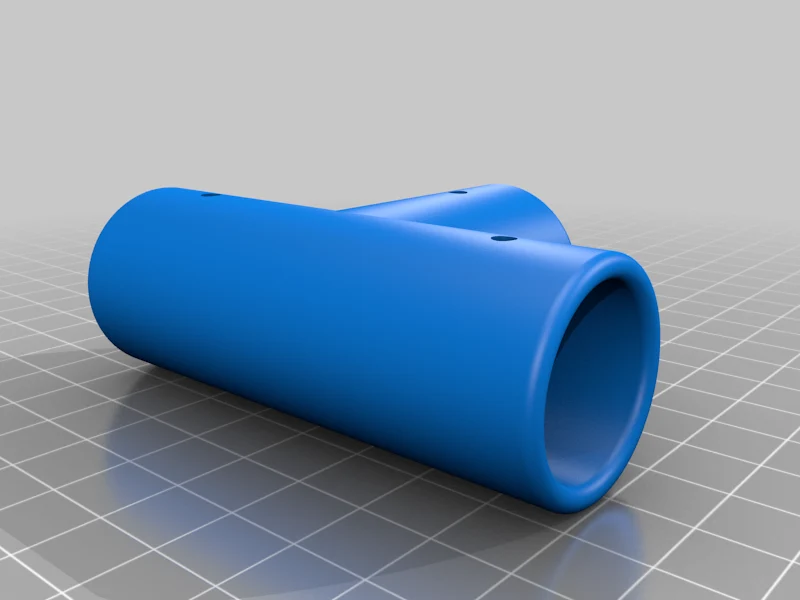

Сегодня мы представляем вам полностью настраиваемое соединение труб, вдохновленное нашей железнодорожной базой для лодок.

Он был создан по запросу и в настоящее время находится в стадии разработки.

Вы знали?

Некоторые из наших проектов невозможно найти на Thingiverse. Если вы ищете больше, ознакомьтесь с нашими премиальными проектами:

https://codeandmake.com/premium

Параметры настройки OpenSCAD

Мы рекомендуем вам использовать OpenSCAD для настройки этого проекта.

Этот дизайн имеет следующие параметры настройки:

Общий
Конфигурация — Тип соединения
Material_Thickness — Толщина материала
Трубка
Tube_Profile — Форма трубки.

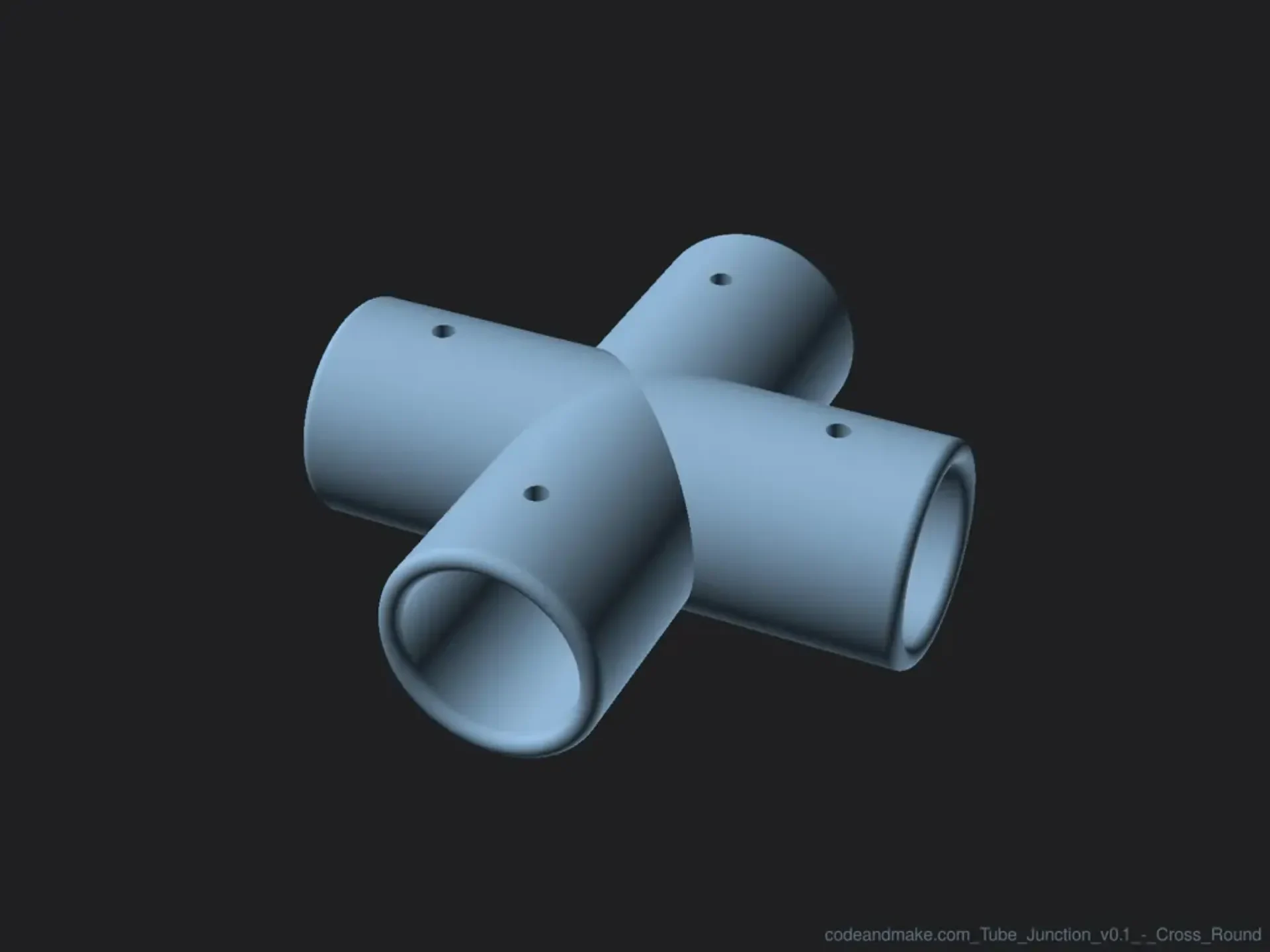

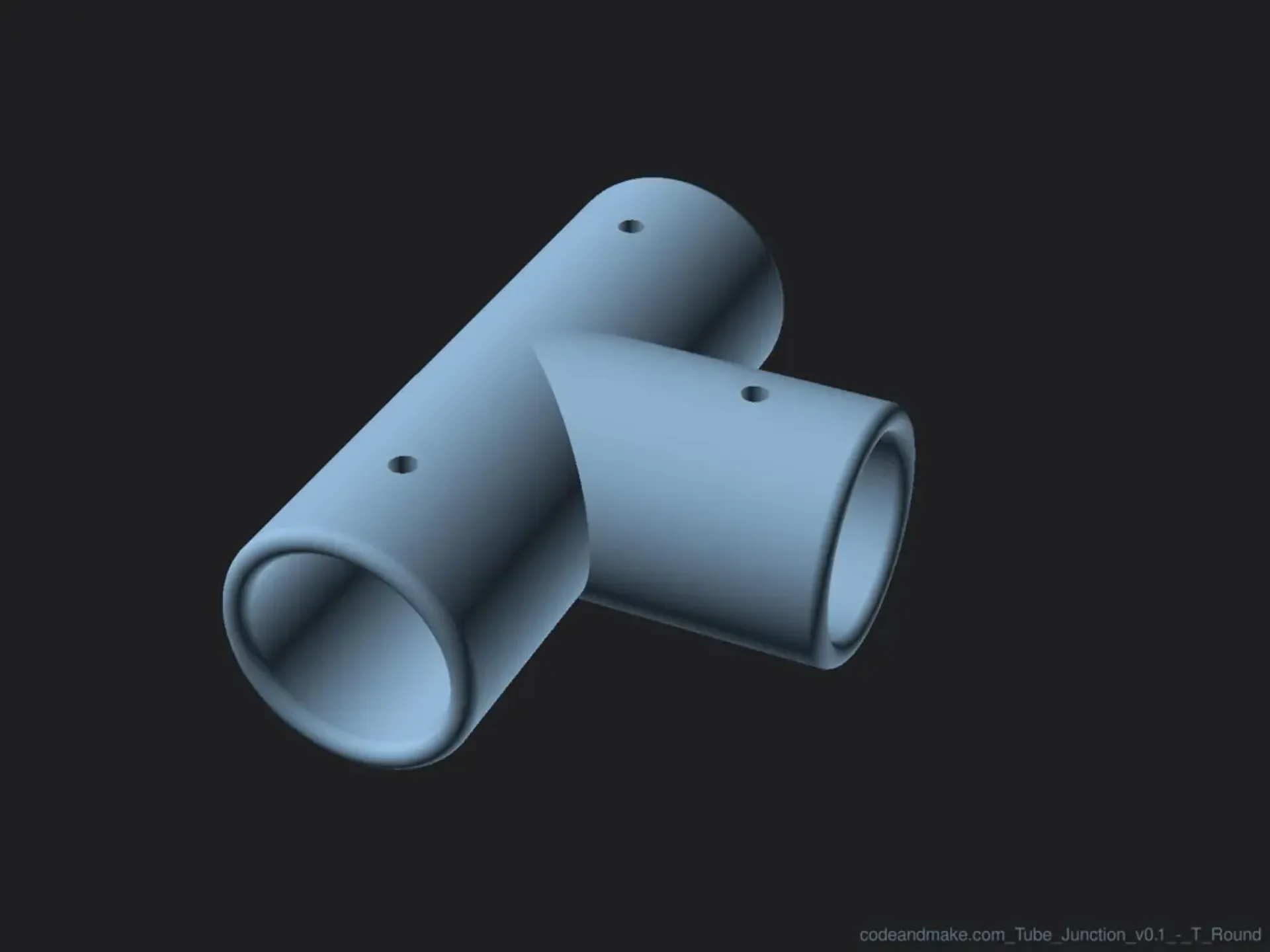

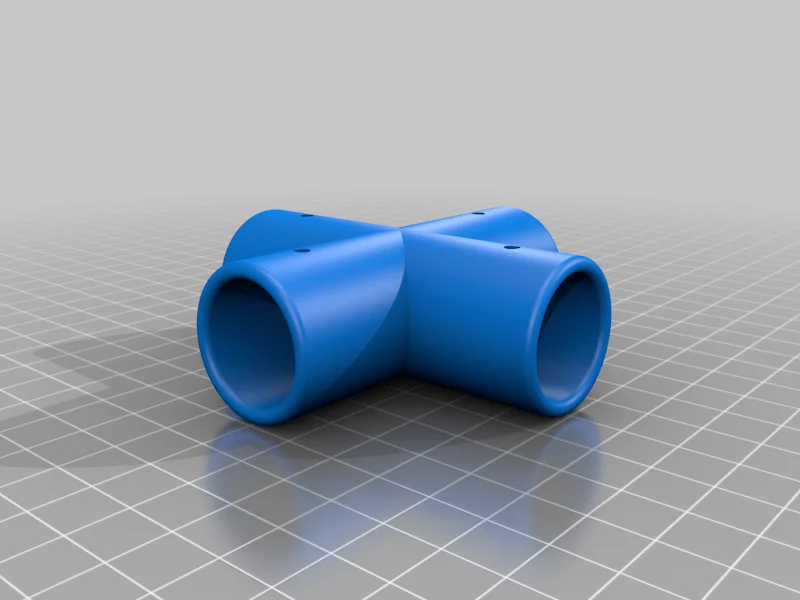

Round_Tube_Inside_Diameter — внутренний диаметр круглой трубы.

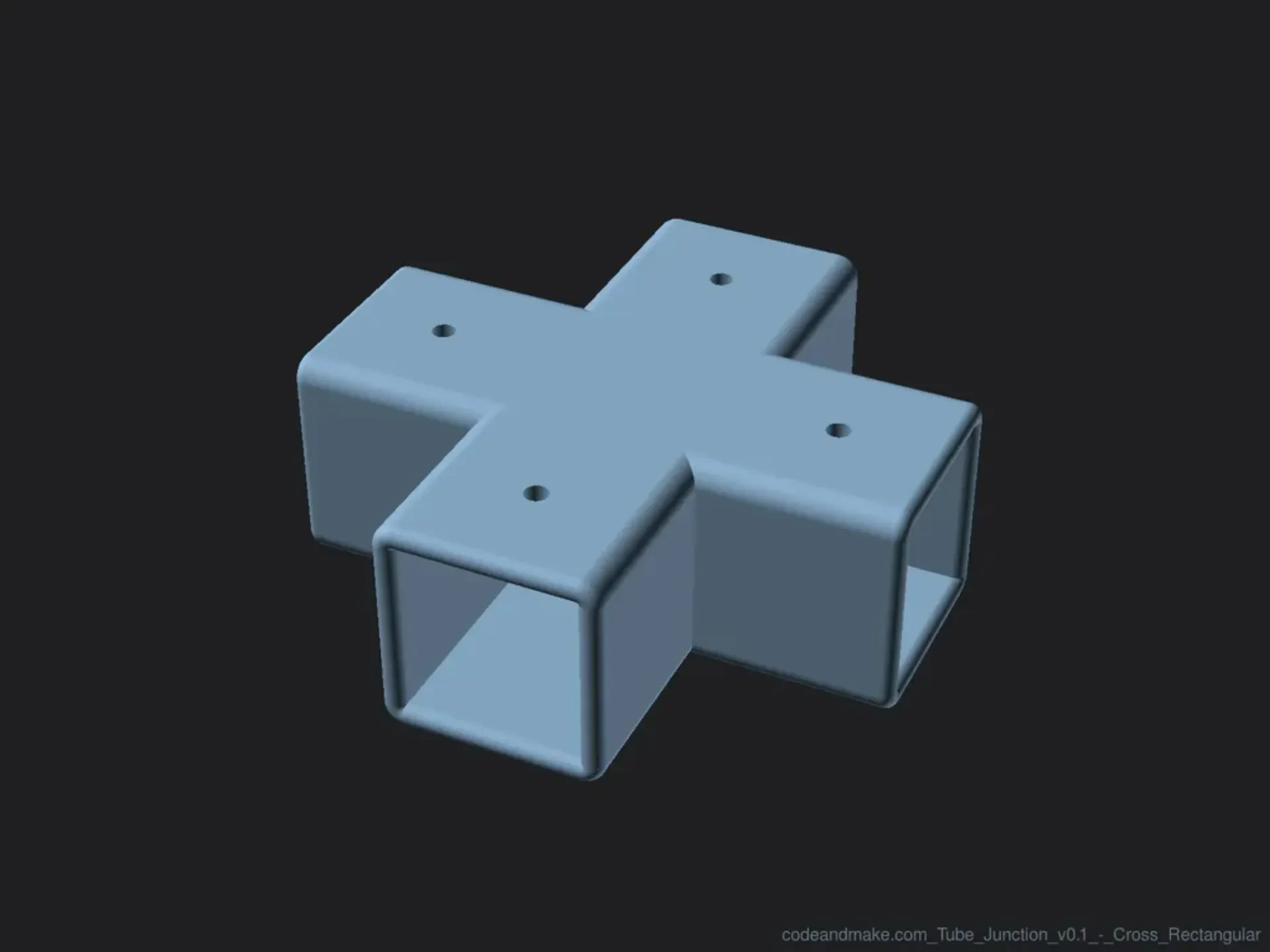

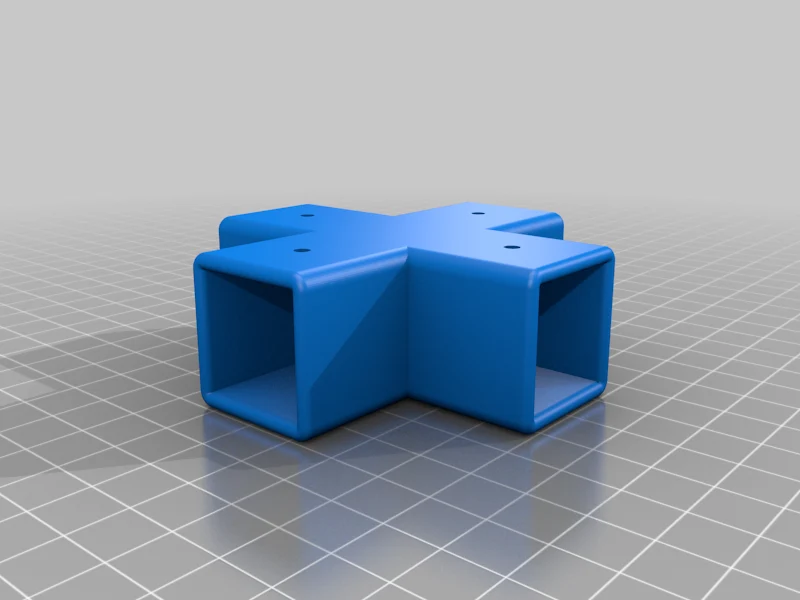

Rectangular_Tube_Inside_Width — внутренняя ширина (ось X/Y) прямоугольной трубы.

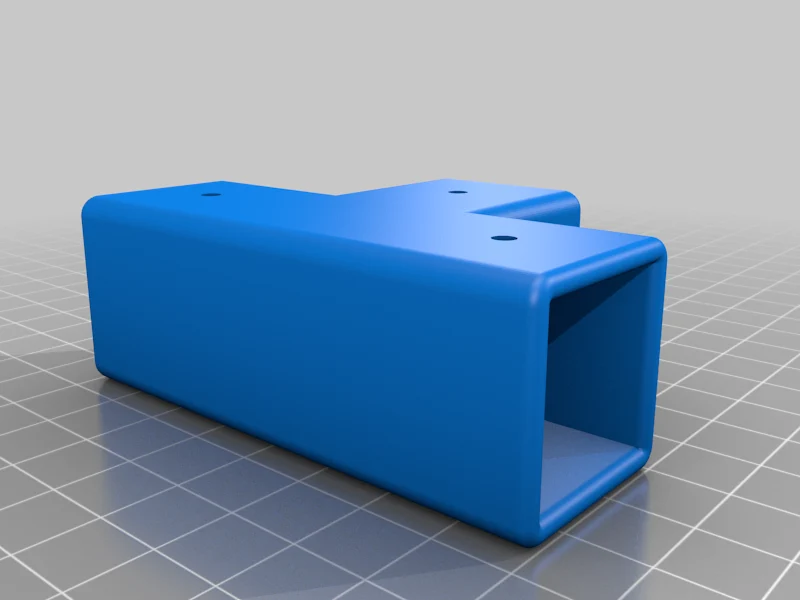

Rectangular_Tube_Inside_Height — внутренняя высота (ось Z) прямоугольной трубы.
Min_Tube_Length — Минимальная длина трубки
Tube_Bevel_Percentage — величина скоса конца трубки (в процентах).
Grub_Screw_Hole_Diameter — диаметр отверстия для установочного винта. Не резьбовой. Потребуется ручное постукивание.
Материал

Мы рекомендуем печатать это на прочной нити, например АБС-пластике, нейлоне или даже металле!

Версии
0.1 (11 февраля 2022 г.) — первоначальная версия — в разработке
0.2 (4 августа 2022 г.) — добавлена опция «Конфигурация» для прямого перекрестка.
Печать

Рекомендуемые настройки слайсера:

Разрешение: 0,1-0,2 мм
Заполнение: ~ 50% или выше, если вам нужно, чтобы оно было очень прочным.
Опоры: не требуются для мелких деталей. Может потребоваться для более крупных деталей, в зависимости от выбранных настроек и ориентации.
Плоты: не требуются, если у вас нет проблем с прилипанием.
Лицензия

Модели Tube Junction (.stl) лицензируются по лицензии CC BY компаниями Code и Make.

Код «Tube Junction» (.scad) лицензируется в соответствии с лицензией MIT от Code and Make.

Примечание. Была выбрана лицензия «BSD», поскольку это ближайший доступный вариант в списке.
