струйный вентилятор с бесщеточным двигателем

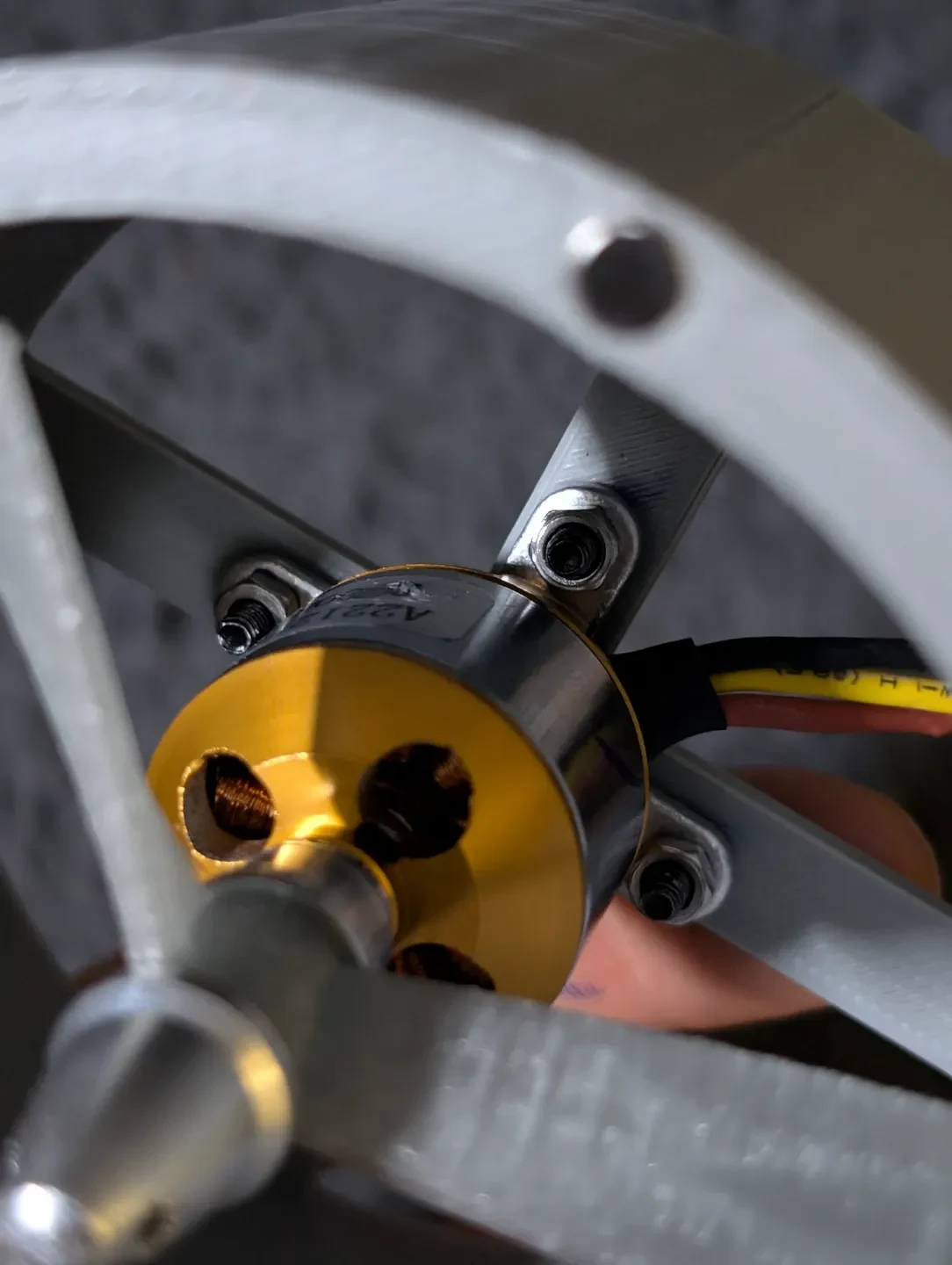

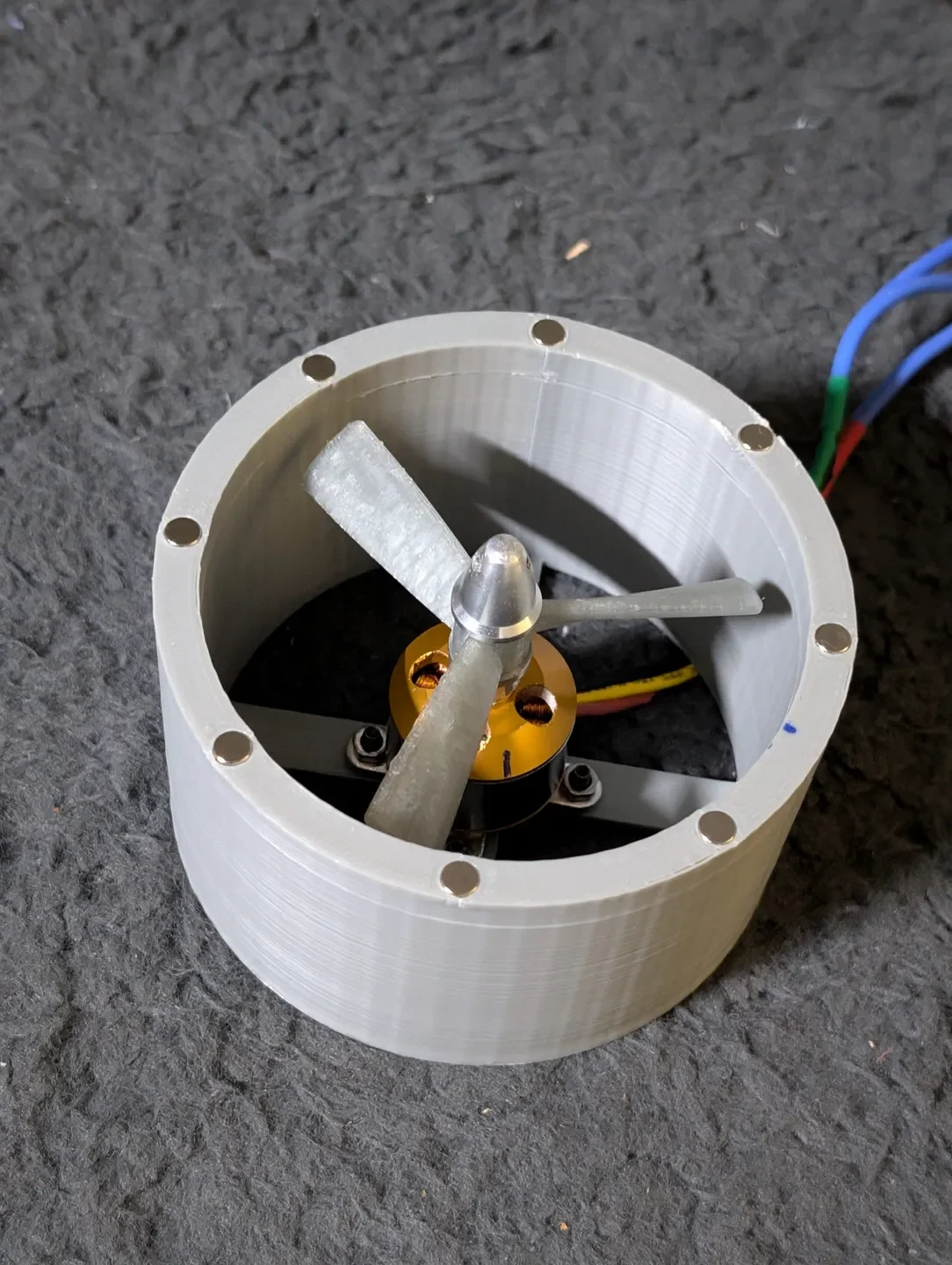

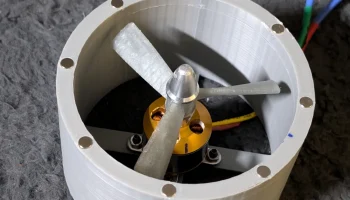

Крепление двигателя 4шт болты М3 + 4шт гайки М3 как на картинке
Крепление корпуса к ручке 2шт болты М4 + 2шт гайки М4

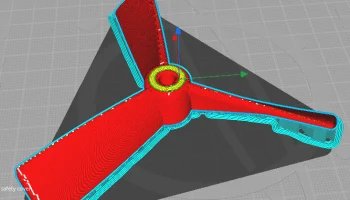

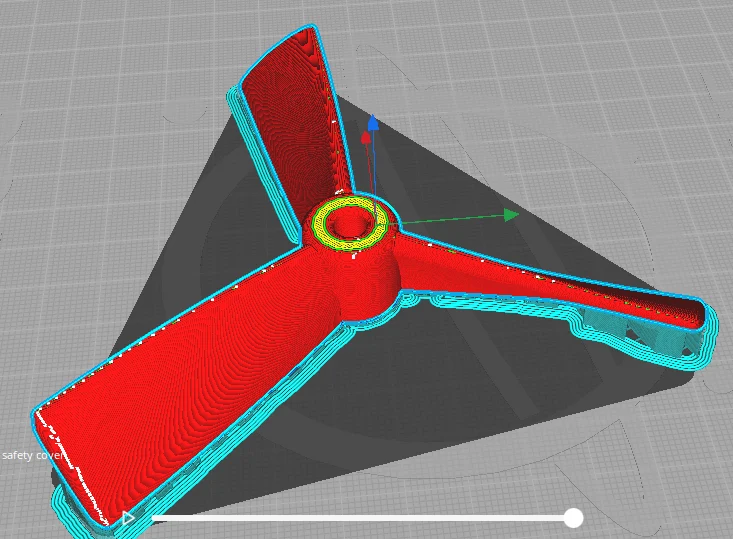

Диаметр пропеллера 110**106 мм
Диаметр отверстия пропеллера составляет 5,5 мм в зависимости от шарнира, который идет в комплекте с двигателем, как показано на рисунке (размер М5).
магниты неодимовые 5*2мм.
направление пропеллера по часовой стрелке… означает, что дуть будет в обратном направлении

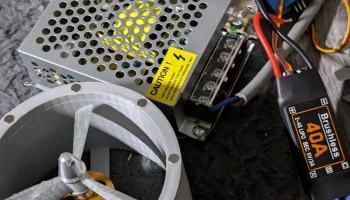

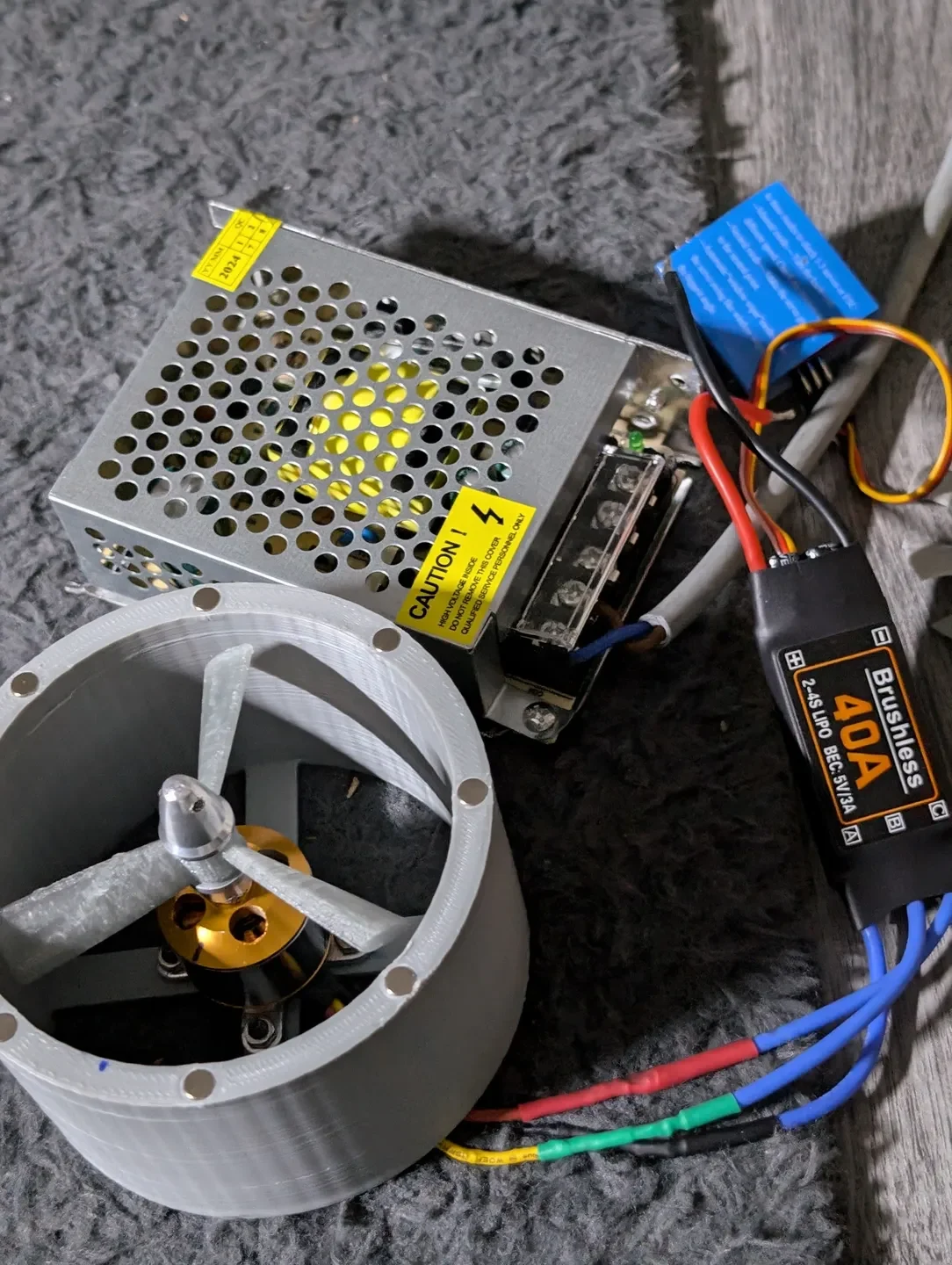

Я использовал бесщеточный двигатель 2700 кВ, как на картинке + регулятор скорости 40 А + регулятор скорости.

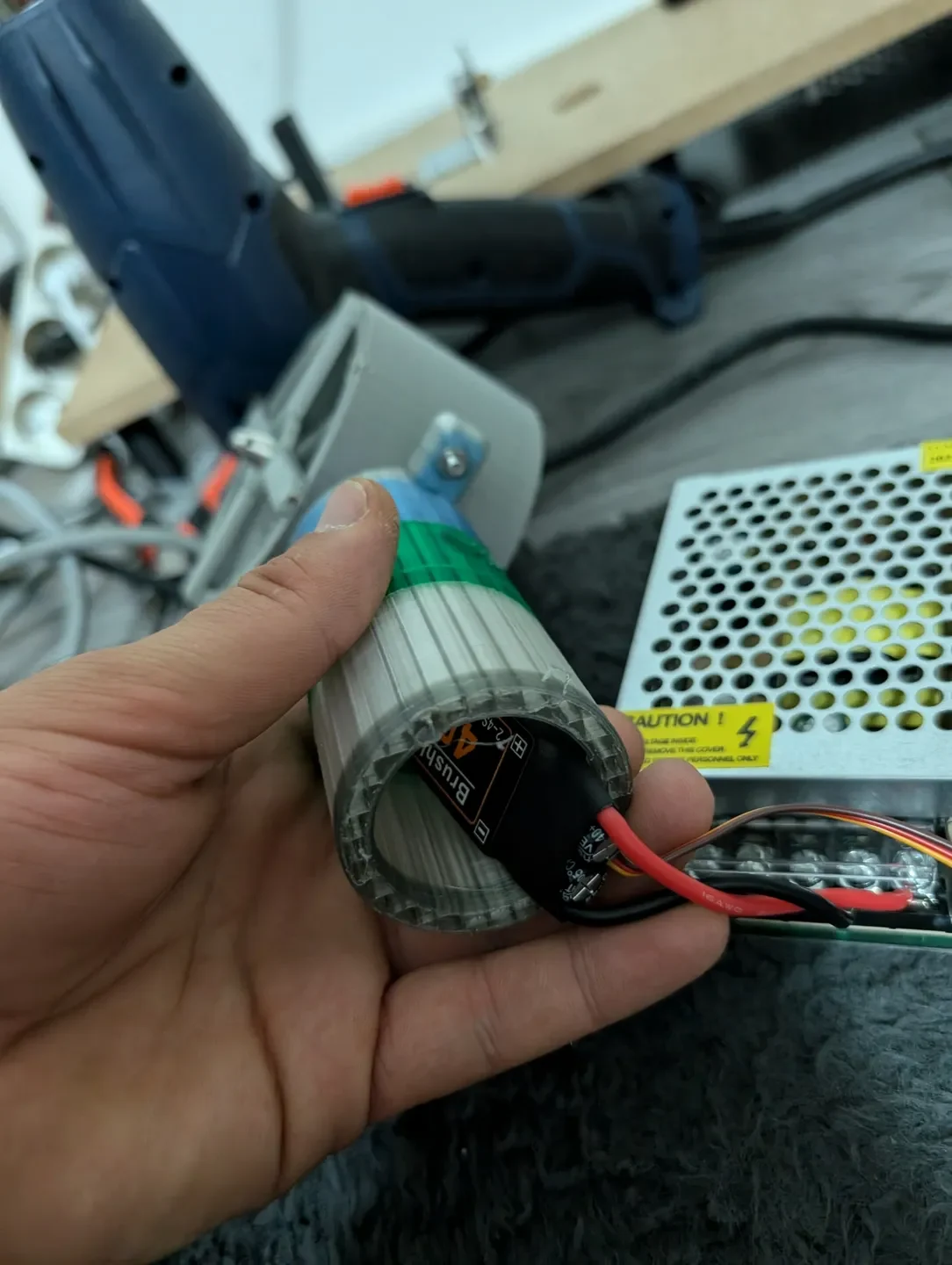

Источник питания не является обязательным. Вы можете использовать батарею Lipo или Lion. В моем случае я использовал преобразователь прямого питания 220 В в 12 В, 10 А, потому что я все еще делаю свою собственную батарею.
я не советую вам использовать то же самое, потому что это вре��енно, просто для проверки (посмотрите на картинку)

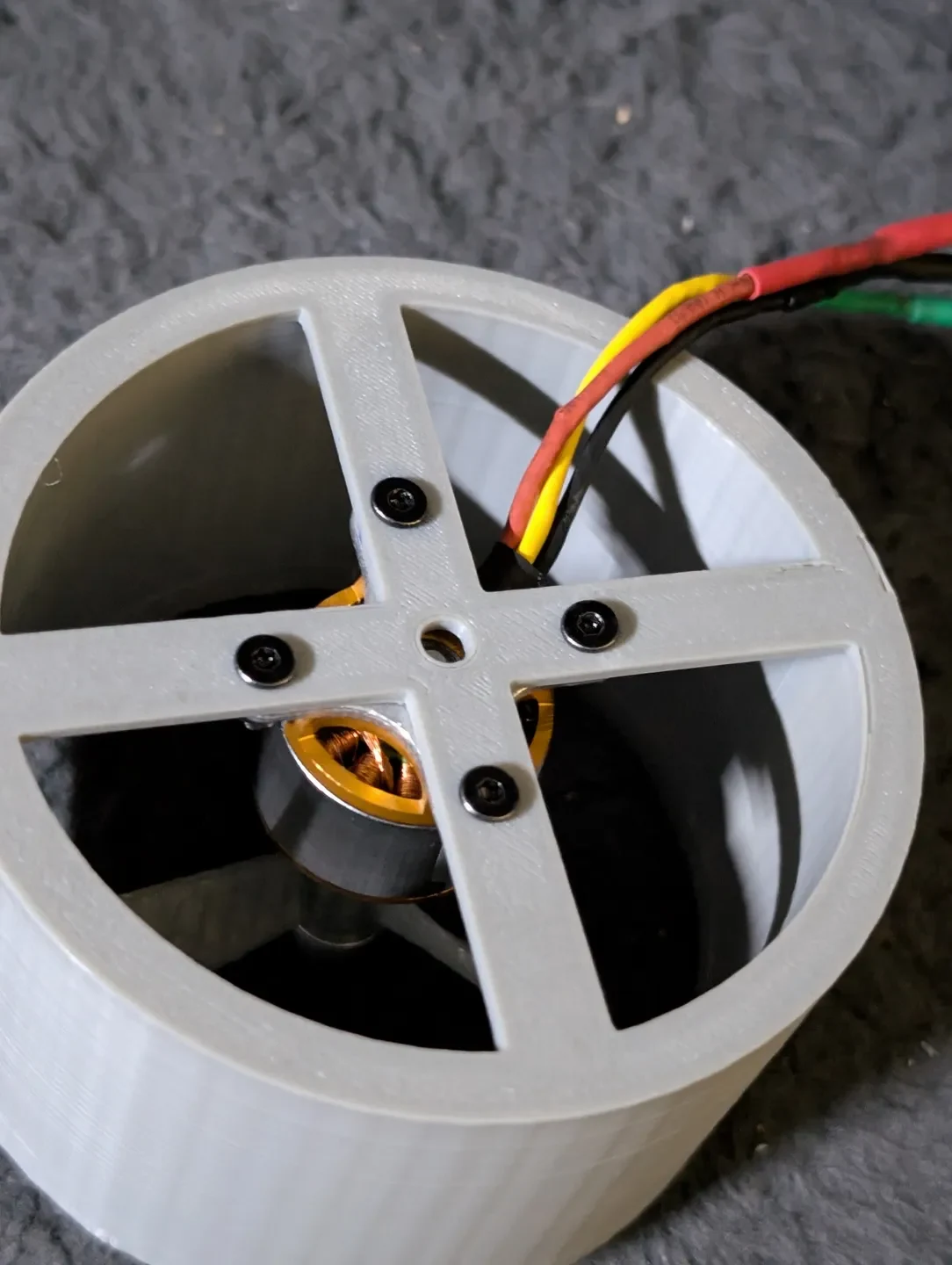

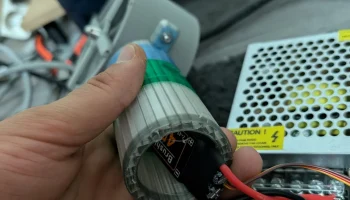

отверстие в середине корпуса предназначено для установки проводов двигателя в рукоятку

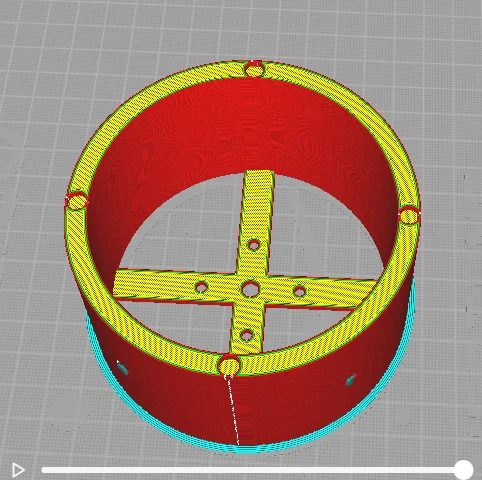

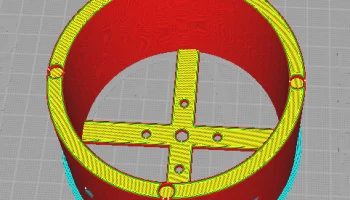

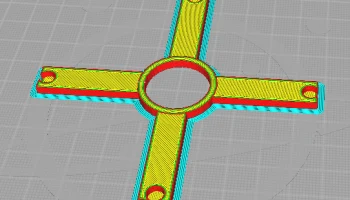

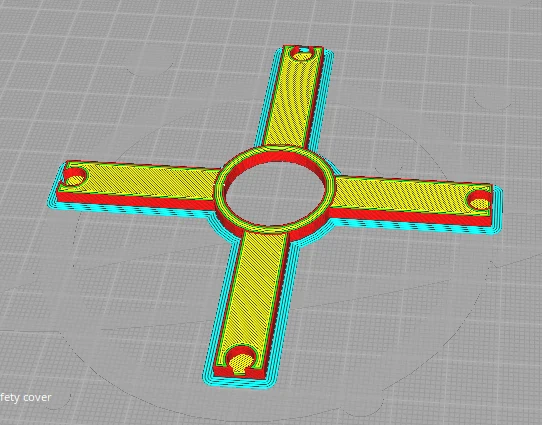

корпус и защитная крышка напечатаны с использованием PLA+ — температура сопла 205 — температура нагревательного стола 70 — заполнение 15 % — скорость 100 мм/с
сетка типа опоры
.
ручка напечатана с использованием переработанной нити из ПЭТ-бутылки, потом�� что она более прочная, чем PLA+, поэтому вы можете печатать ее с помощью PETG, если хотите, однако PLA+ с настройкой заполнения 50% подойдет, если у вас нет PETG — температура сопла 260 — температура нагревательного стола 70 — заполнение 40% — скорость 50 мм/с — скорость потока 130%, потому что это полая нить — опорный тип сетки

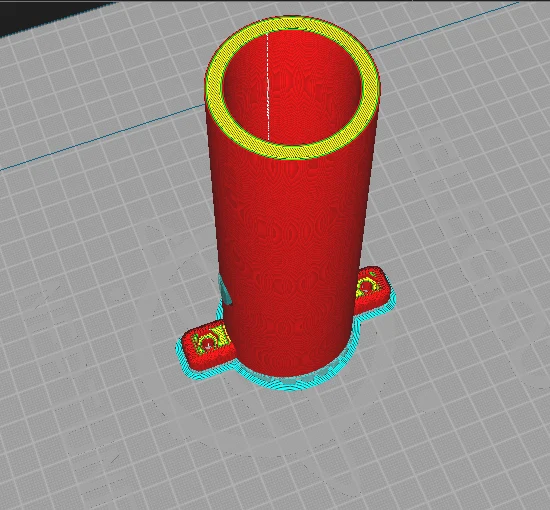

важное примечание: напечатайте ручку на противоположной стороне, чтобы не использовать столько подставок (посмотрите на картинку)
ВАЖНОЕ ПРИМЕЧАНИЕ: КРАСНАЯ СИГНАЛИЗАЦИЯ: скорость потока воздуха можно увеличить, сняв защитную крышку (((НО))) я не несу ответственности, если пропеллер выскочит из двигателя и ударит вас по лицу… если вы хотите это сделать… вы должны сделать это под свою ответственность… а также убедитесь, что вы очень хорошо затянули пропеллер на моторе… чтобы не потерять нос :)

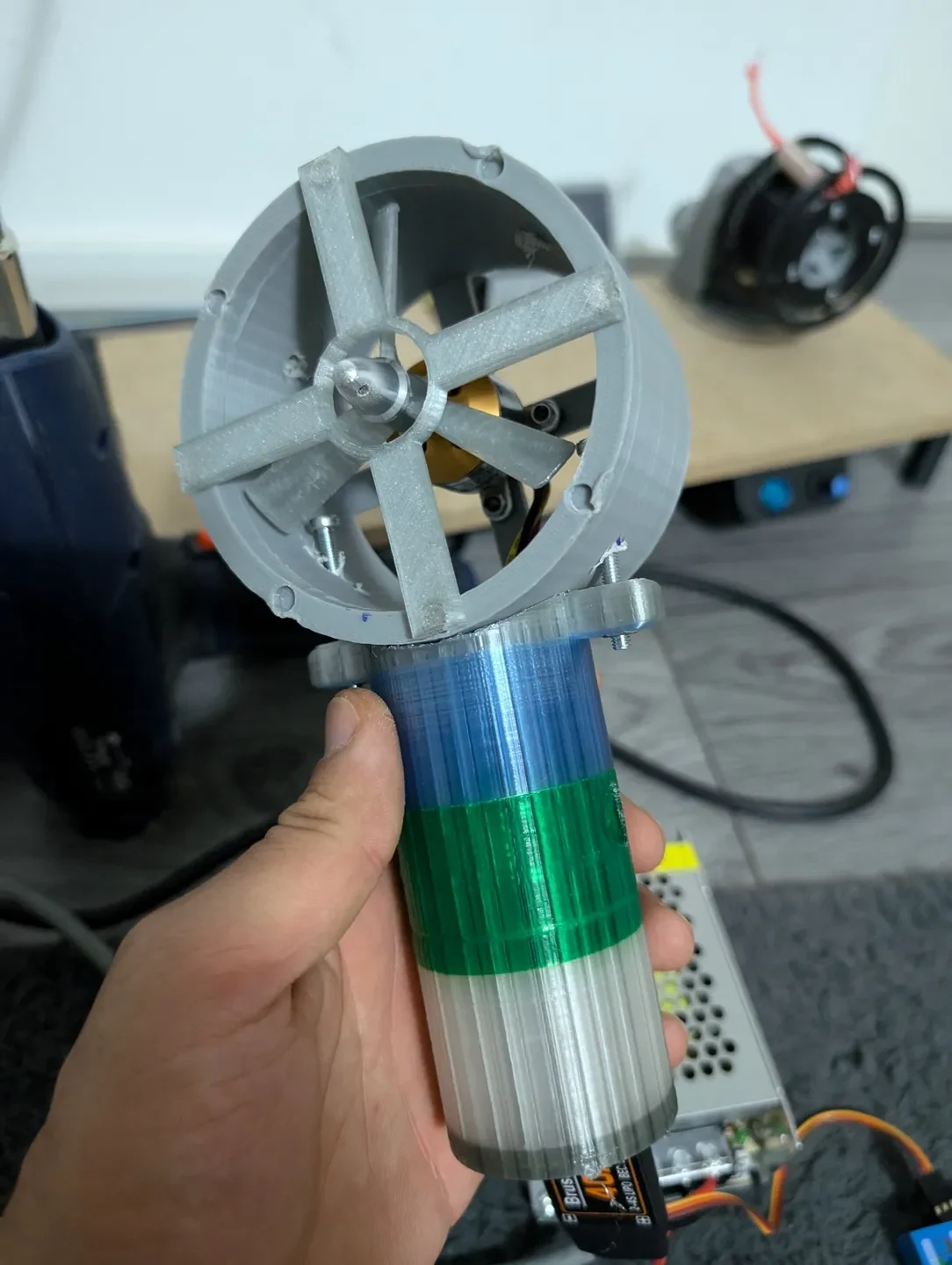

результат меня очень порадовал
если у вас есть какие-либо вопросы, напишите мне, чтобы помочь вам собрать проект
