Крепление вентилятора Octopus Pro на DIN-рейку........

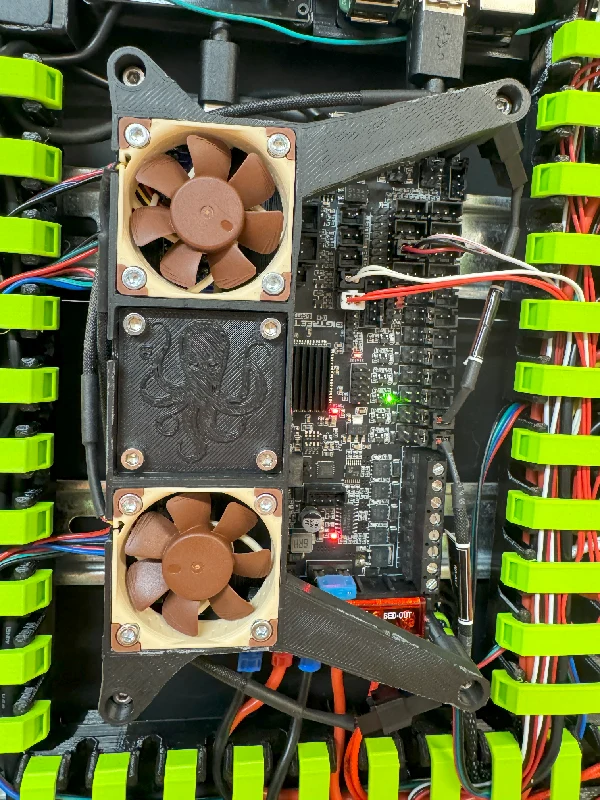

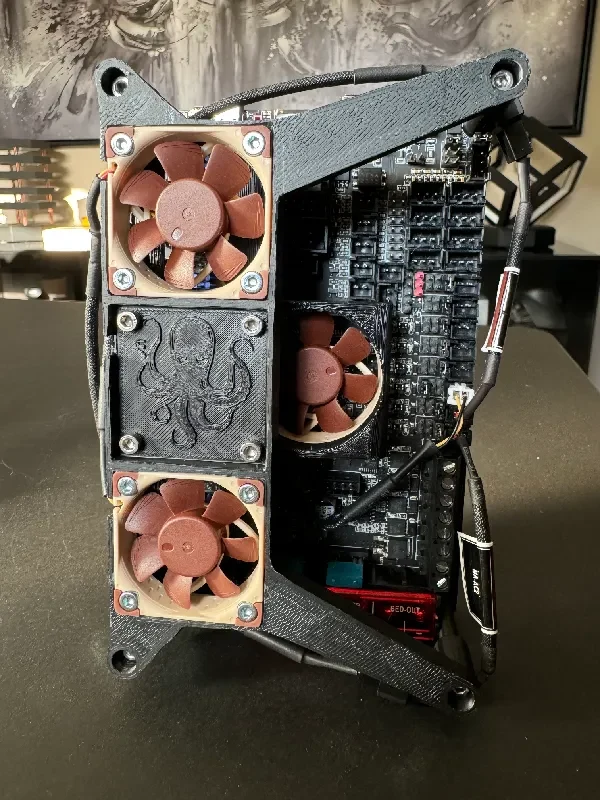

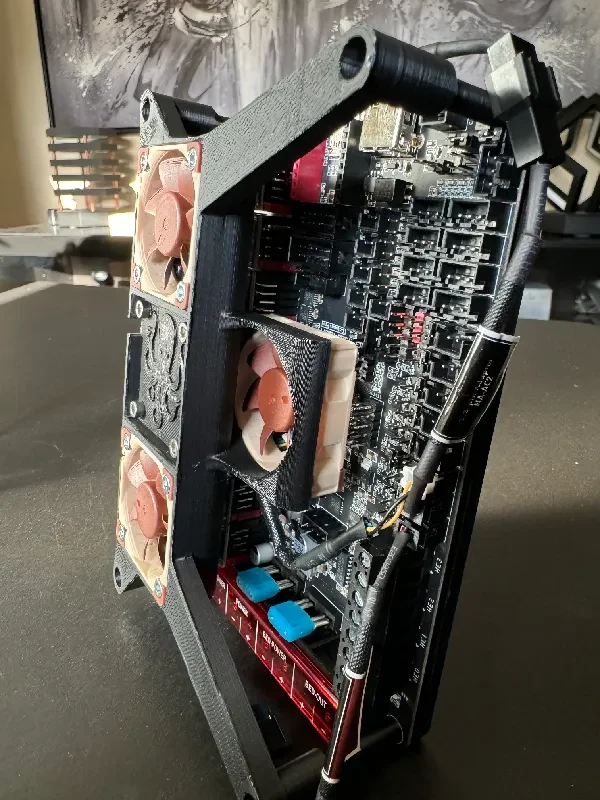

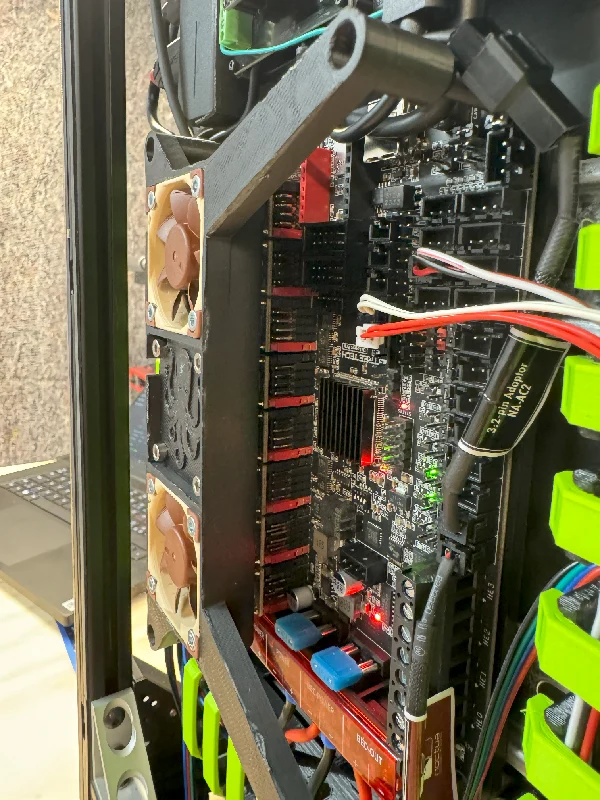

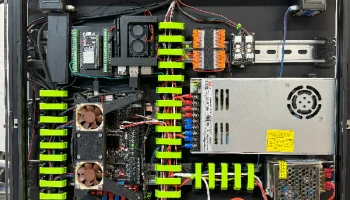

Это крепление Octopus Pro для DIN-рейки, в котором зажим встроен в основание.

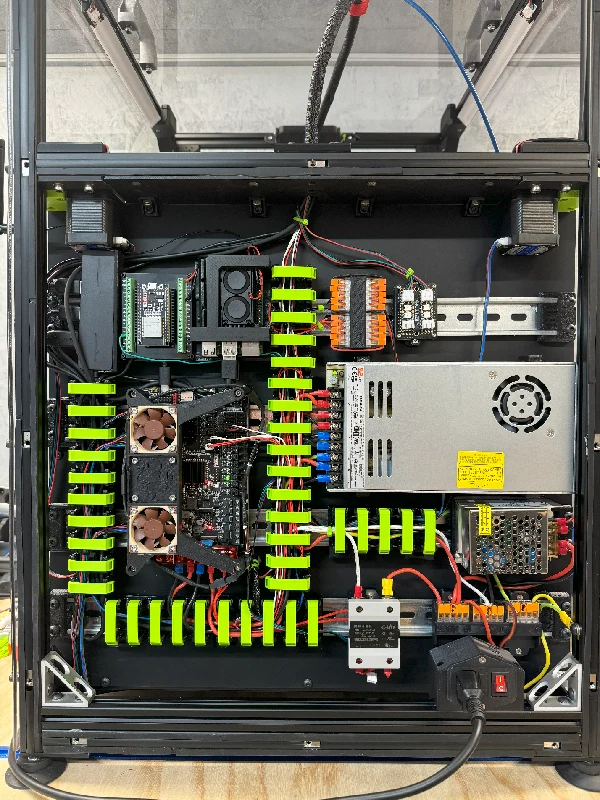

Мне нужно было крепление с отличным охлаждением, поэтому я сделал такое крепление, которое закрывает динамики и имеет небольшой зазор от панелей корпуса.

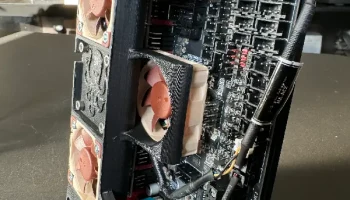

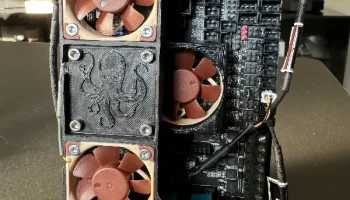

Доступны две версии: одна с вентилятором Octopus Chip, другая — без.

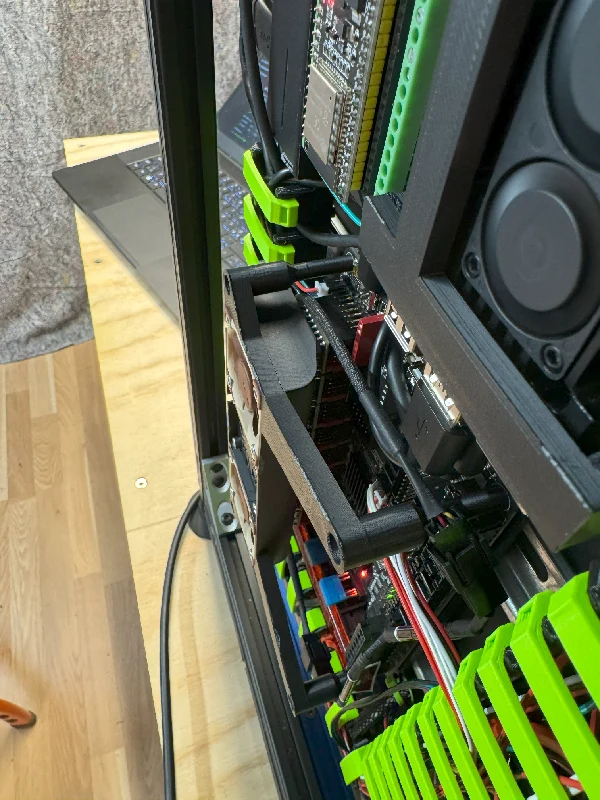

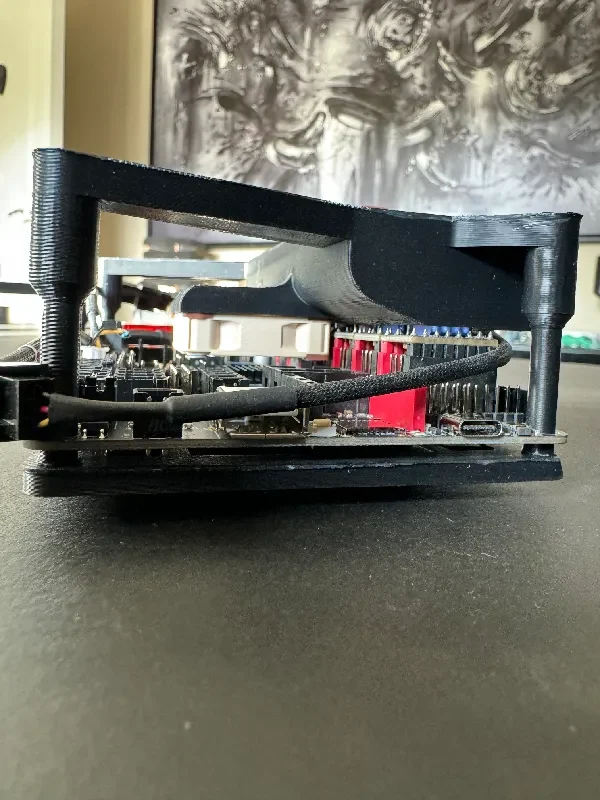

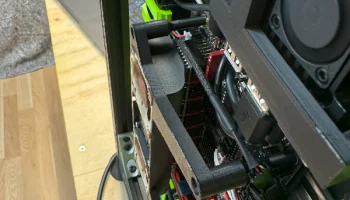

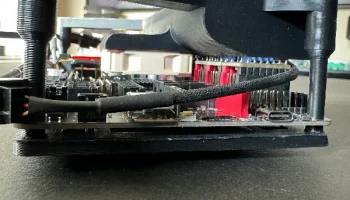

Зажим для DIN-рейки встроен в основание, что обеспечивает очень низкий профиль всей сборки.

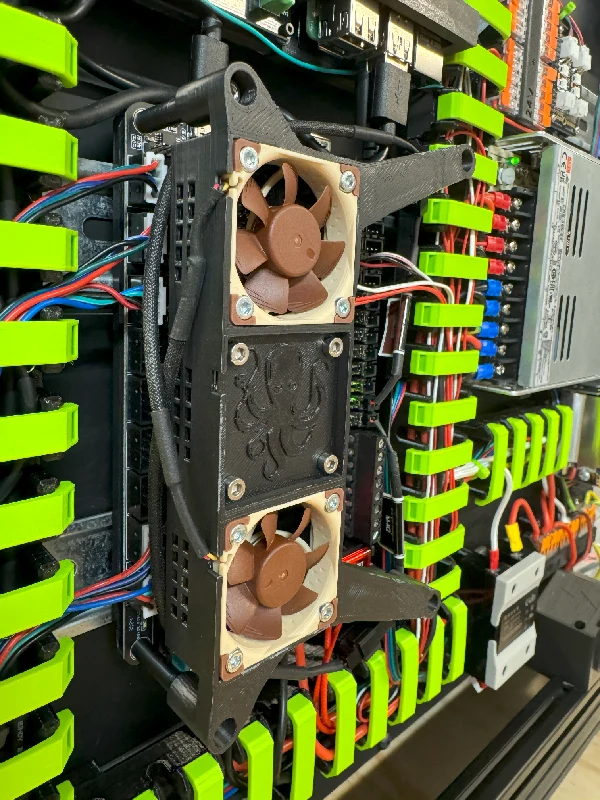

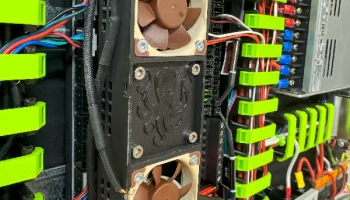

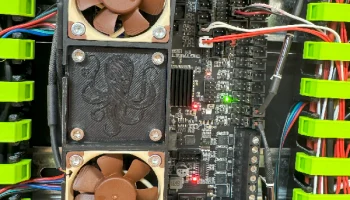

На данн��й момент я использую только 5 шаговых драйверов, поэтому также доступна крышка вентилятора, которая привинчивается на место, как обычный вентилятор. Если используются все слоты драйверов, просто опустите крышку.

В комплект входят стойки, позволяющие печатать основание на плоской стороне. Стойки просто добавляются при сшивании деталей.

Для вентиляторов используются тепловые вставки 4 мм м3, которые необходимо вставить в корпус. Для сборки крепления вентилятора с основанием используются винты 4 x 45 мм м3.

При печати добавьте «мышиные уши», чтобы корпус и основание правильно прилегали к столу во время печати. После завершения печати их легко удалить шулером. Это также помогает гарантировать, что отпечаток не поднимется со стола во время печати.

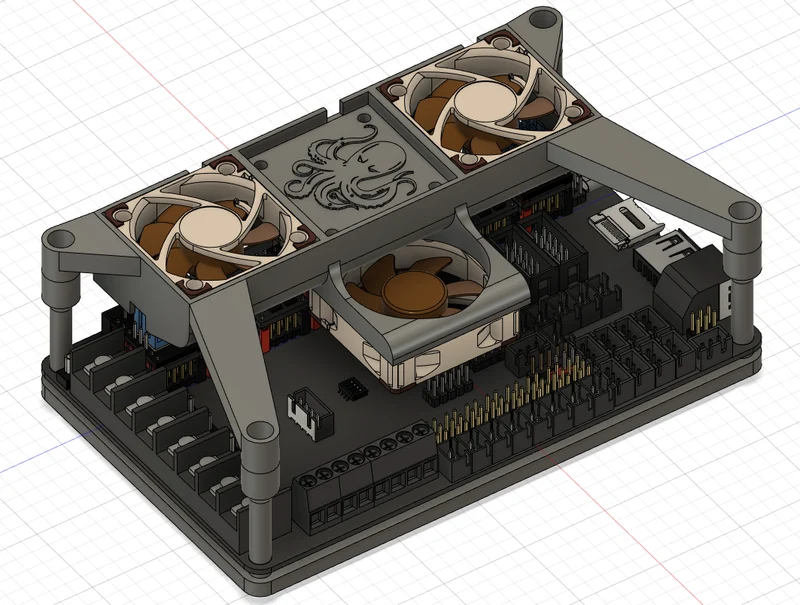

Файлы шагов также доступны для обеих версий. Внимание! В пошаговом файле драйверы выглядят намного ниже, чем фактический корпус вентилятора, но на самом деле в собранном виде они идеально подходят, это был просто лучший пошаговый файл Octopus Board, который я смог найти и использовать для этого.

Я использовал эту модель Octopus Pro в качестве макета https://www.printables.com/model/433469-btt-octopus-pro-mockup.

Нить: 3DO Asa, но она также хорошо подойдет и для PETG.

Сопло: 0,4

Заполнение: 15% на все части.

Поддержка: Плотная, для части тела.

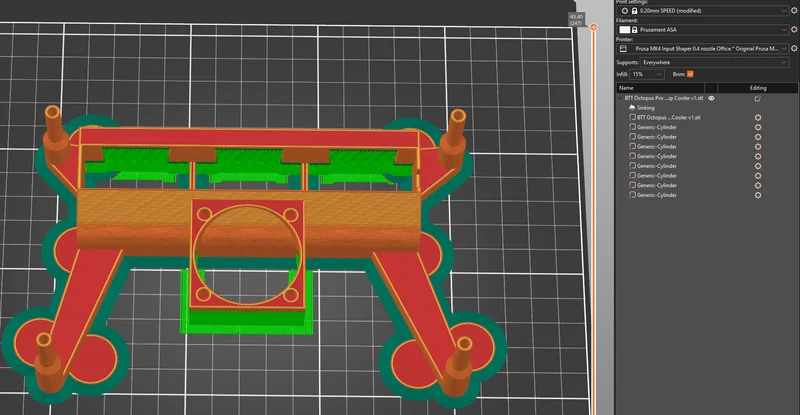

Я включил файл 3mf для Prusa Slicer для части тела.
