Угловой кронштейн жесткости для алюминиевых рам 2020 г.....

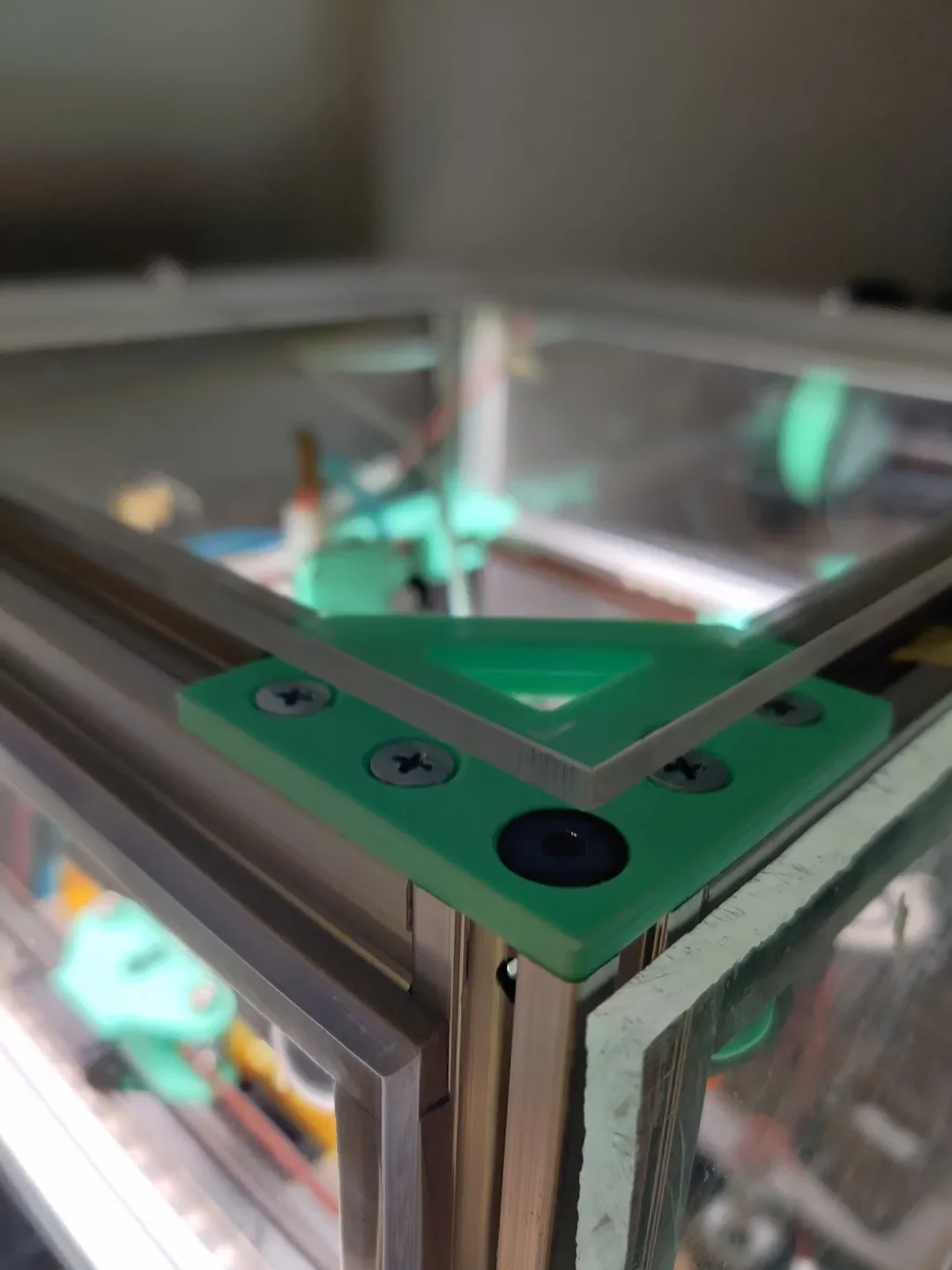

Этот кронштейн придает жесткость внутреннему углу конструкции, изготовленной из профиля размером 20х20 мм с Т-образным пазом. Кронштейн используется для углов, в которых два элемента стыкуются перпендикулярно с другим элементом рамы. В этой конкретной конструкции на внешнем углу используется винт M6, потому что это размер резьбового отверстия в конце дешевого профиля 2020 года.

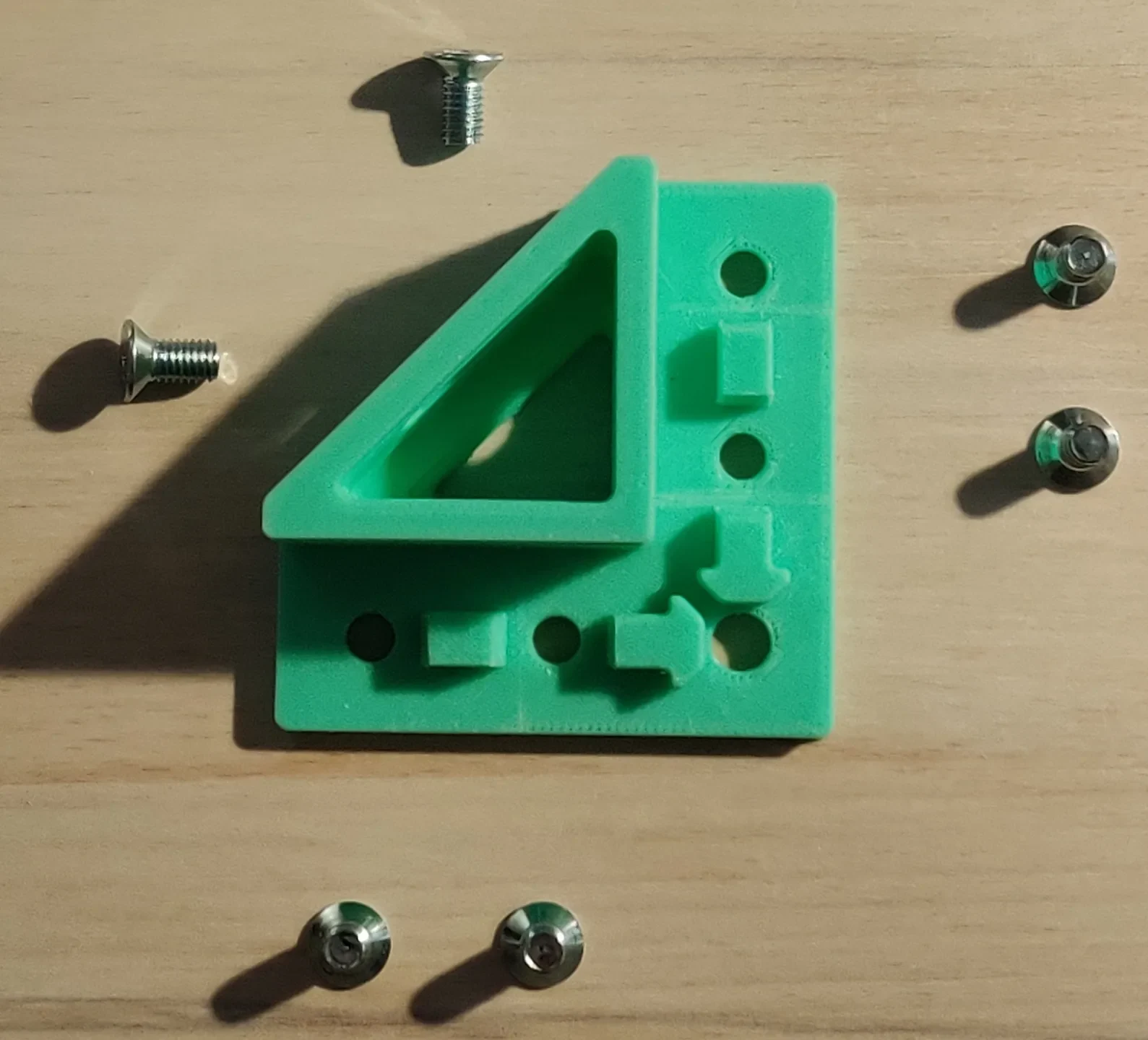

Оборудование, необходимое для установки этого кронштейна, указано ниже:

10 мм M5 FHCS: Кол-во. (6) https://www.mcmaster.com/91294A208/

Т-образные гайки M5: Кол-во. (6) https://a.co/d/6JfQ1XG

16 мм M6 FHCS: Кол-во. (1) https://www.mcmaster.com/91294A238/

Рекомендуемые настройки печати: высота слоя 0,2 мм, 4 периметра, заполнение 20%.
