Крепления на DIN-рейку (RatRig Vcore3, 3030)
Эта модель представляет собой ремикс держателя на DIN-рейку Jevermeister.
***ПАНЕЛЬ ЭЛЕКТРОНИКИ ОБЯЗАТЕЛЬНО ДОЛЖНА БЫТЬ ТОЛЩИНОЙ 3 ММ***
Оригинальный дизайн от Jevermeister великолепен, но мне хотелось большей гибкости при установке и переустановке DIN-рейки в отсеке электроники моего vcore3, чтобы впоследствии не сверлить и не пересверливать заднюю панель электроники, поскольку это практически невозможно. Мне также просто нужен был более простой способ установки DIN-рейки, который был бы более прощающим ошибки при первоначальном позиционировании.

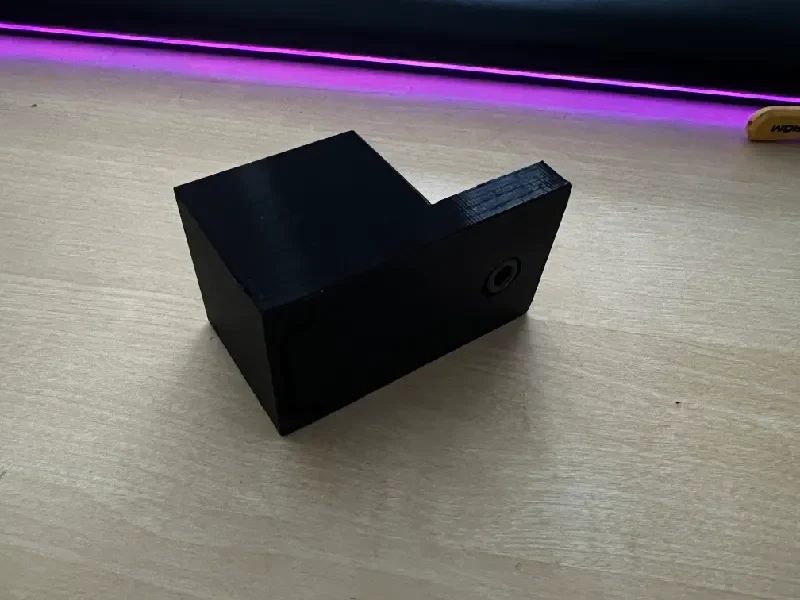

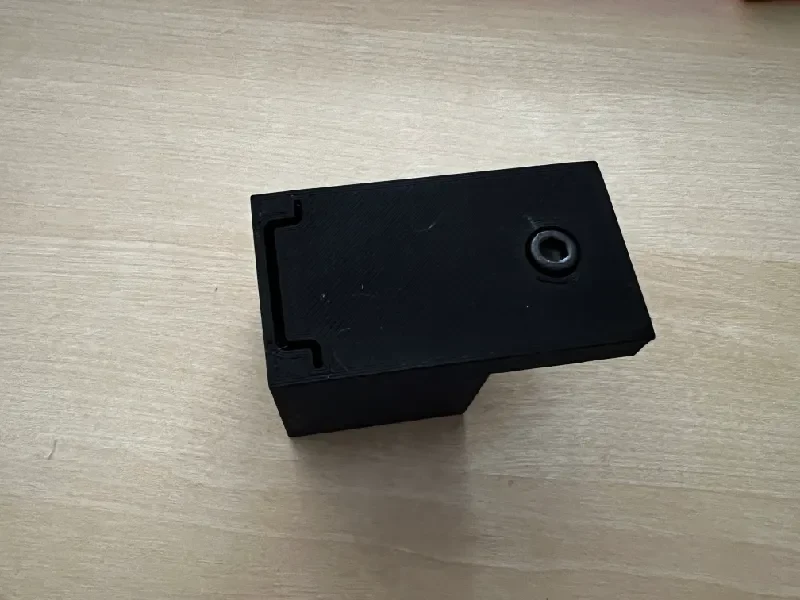

Вместо того, чтобы крепиться к электронной панели/направляющим позади нее, эти крепления крепятся к задней части большей части профиля 3030 и фиксируются одним болтом M6 x 10-12 мм. Деталь спроектирована так, чтобы плотно прилегать между боковым выступом и электропроводкой. панель так, чтобы любая нагрузка, вызванная скручиванием, вызванная весом предметов, прикрепленных к DIN-рейке, поддерживалась панелью/профилями. Болт (хотя, вероятно, выдерживает некоторую нагрузку) в основном предназначен для регулировки высоты.
Это позволяет легко прикреплять и снимать направляющие, не сверля панель.
Для более коротких рельсов я рекомендую использовать торцевую крышку Jevermeister, одно из этих креплений и среднюю опору. Вскоре я переделаю модель Jevermeisters, чтобы она соответствовала смещению от задней части направляющей до концевого держателя.
Изменить: я немного переработаю их, чтобы в ближайшее время упростить установку.
*** ПЕЧАТЬ ***
15-23% заполнения
3 стены
3 верх/низ
Расположите деталь так, чтобы наибольшая прямоугольная грань находилась на печатной платформе.
Опоры — с ними или без них работают нормально, без них расточка M6 немного грязная, но на использование это не влияет.
*** УСТАНОВКА ***
Отрежьте рельс по длине. Установите на концы направляющей с помощью M6 x 10-12 мм и Т-образной гайки 3030 M6. Разместите направляющую по диагонали, убедитесь, что Т-образные гайки совмещены с пазами, а затем выпрямите направляющую, одновременно перемещая левый и правый концы, пока направляющая не станет горизонтальной.
